Стрельник

Номер патента: 1241538

Опубликовано: 30.06.1986

Автор: Стрельник

МПК: H05K 13/06

Метки: жгута

...то же, с защитной маской; на фиг.3 - то же, с жгутом после зачистки изоляции провода.Способ изготовления жгута осуществляется следующим образом.Производят непрерывную раскладку провода на шаблоне 1 фиг.1 между штырями 2, изменяющими направление раскладываемой трассы 3, ориентацию подлежащих зачистке и заслуживанию участков 4 провода в окнах 5, охват упорных штырей б технологическими перемычками 7 в виде петель и охват штырей согласования 8 длин 9 концов 10 ответвлений жгута.После полной раскладки провода на шаблоне на последнем закрепляют маску 11 фиг,2) из непроницаемых для лучаей лазерной обработки матери алов с окнами 12, совпадающими по расположению с окнами 5 шаблона 1.Затем производят сжигание изоляции на тех участках провода,...

Номер патента: 1241342

Опубликовано: 30.06.1986

Авторы: Аристархов, Замирец, Стрельник, Чепчур

МПК: H02G 1/12

Метки: монтажу, подготовки, проводов, электрических

...к обрабатываемому непрерывномуучастку 3 до касания с нагретыми контактными поверхностями 4-6 в точке 7 и совершают движение обкатываяия по периметру изоляции по стрелке 8. Поверхность 4 электронагревателя 2 контактным методом передачитепла выжигает изоляцию в среднейзоне 9 обжига. Контактные поверхнос"ти 5 и 6 выполняют на границах участка изоляции кольцевые надрезы 10 и 11по всему периметру. Отрезки 12 и 13изоляции губками автомата сдвигаются на среднюю зону 9 по жиле 14, коголенным неокисленным участкам 15и 16 перемещают паяльники с дозойФлюса и припоя и выполняют процесслужения. При этом сдвиг отрезков 12и 13 изоляции, флюсование и лужениеежилы 14 выполняют одновременно по мере выгорании изоляции в средней зоне 9.Дальнейший процесс...

Номер патента: 1226699

Опубликовано: 23.04.1986

Автор: Стрельник

МПК: H01B 13/00, H05K 13/06

Метки: монтажу, подготовки, электропроводов

...в формообразующей полости 15 двух встречно перемещающихся по стрелкам 16 деталей 17 и 18, При этом .участки 5 между линиями кольцевых подрезов изоляции автоматически крепятся в кассете армированием в материал и отпадает необходимость в укладке электромонтажных проводов в кассету,Собранные 1 аким образом в единое целое кассеты 4 электромонтажные провода 1 в ряду поступают на последующую позицию фрезерования в кассете технологического паза 19, разделяющего провода на отдельные перемычки 20 (фиг. 4). Принципиальная схема организации выполнения операций позволяет простым изменением времени синхронной перемотки электромонтажного провода ряда управлять длиною образующихся между двумя смежными кассетами перемычек и продолжать способ...

Номер патента: 1216814

Опубликовано: 07.03.1986

Автор: Стрельник

МПК: H02G 1/12

Метки: изоляции, проводов

...и обжигной кольцевойнож 20 из калиброванной проволоки,выполненный в виде центральногокольца 21 с контактной поверхностью22, покрытой тонким слоем стеклаполуколец 23 и 24 из электропроводного материала, охватывающих кольцо 21 по наружному диаметру и изолированных от него и от основания10, хвостовиков 25 и 26, служащихдля крепления к скобе 16 с металлизированной, например, меднениемповерхностью, и выводов 27 и 28для электрического подсоединенияк контактам 17 и 18, также покрытых тонким слоем меди.Устройство работает следующимобразом,Конец обрабатываемого проводаустанавливают через отверстие центрального кольца 21 ножа 20 в канал 14.В исходном положении центркольцарасположен на оси 15.Нажатием на кнопку 7 привода,преодолевая...

Номер патента: 1204337

Опубликовано: 15.01.1986

Автор: Стрельник

МПК: B23K 3/02

Метки: паяльник, электрический

...электропроводящих заклепок 6 и 7, отверстиями 20 механического крепления в пакете заклепками 8 и отверстиями 21 и 22 электрического подключения гибких электромонтажных проводов.Средняя по расположению в пакете плоская деталь 10 имеет незащищенную термостойкими электроизоляционными прокладками 12-15 зону 5 из омедненных определенных размеров участков 23-25 поверхности резистивного листового материала, т.е, на участках выполнен, например, напы 35 40 45 гревательного элемента 4 вначале с.флюсом и твердым припоем осущест" 50 55 51 О5 20 25 30 лением медный определенных размеров слой 26,Нагревательный элемент из пакета плоских деталей и термоэлектроизоляционных прокладок соединен заклепками из токопроводящих материалов таким образом,...

Номер патента: 1190553

Опубликовано: 07.11.1985

Автор: Стрельник

МПК: H05K 7/12

Метки: радиоэлектронное

...пайкой к контактным площадкам.Сборка блока (фиг. 3) осуществляется с совмещением осей отверстий каждой платы 5 в общую ось 15 пакета 4 или сторон пакетов (фиг. 10) в составное отверстие с общей осью. Верхняя плата пакета выполняется с упором 16 для ограничения движения кабельной части во внутрь.На основании 3 конструктивно могут быть расположены самые разнообразные5 О 15 20 25 30 35 40 45 50 55 средства крепления и герметизации кабельной части в сочлененном для эксплуатации состоянии радиоэлектронного устройства,Кабельная часть (фиг, 6) состоит из корпуса 17, набора изоляционных колец 18 по числу печатных плат 5 (и штук) в пакете 4 блока, согласованных по высоте с высотой 7 стоек 6 и скрепленных жестко шпилькой 19, гайкой 20, прижимной...

Номер патента: 1185467

Опубликовано: 15.10.1985

Автор: Стрельник

МПК: H02G 1/12

Метки: изоляции, проводов, снятия

...и электротехнической отраслях промышленности.Цель изобретения - повышение КПД путем обеспечения равномерности теплового поля на участках обработки,На фиг. 1 показан один из участков гофрированной ленты устройства, общий вид; на фиг. 2 - вид по стрелке А.на фиг. 1; на фиг. 3 - вид по стрелке Б на фиг. 2, на фиг. 4 - положение нагревателя при выполнении фигурных продольных пазов на электроэрозионном станке. Устройство для снятия изоляции с проводов содержит нагреватель 1 с подвижными и неподвижными участками для размягчения изоляции в виде ленты, закрепленной на держателе 2 или рычаге из термоэлектроизоляционного материала заклепками 3 через отверстия в перемычке 4 между гофрами 5. В гофрах 5 выполнены продольнце пазы...

Номер патента: 1168526

Опубликовано: 23.07.1985

Авторы: Витиня, Журкин, Каула, Лагздиня, Сабитов, Седмалис, Стрельник

МПК: C03C 8/10

Метки: эмаль

...стекла 15 .составляют из химических реактивов марок "ч" и "чда"г А 1(РОз), Ва(РО), РЬ(ИО), ЯО, БЬО, ГеО, 2 пР, Иа ЗР, СоО, ИО.Варку стекол производят в корундо-щ вых тиглях в электрической печи при 1200 С с выдержкой 0,5 ч, подъем температуры 4-5 град/мин. Полученную фритту дробят до размеров частиц 0,5 мм, а затем размалывают в среде д изопропанола до размеров частиц 10- 30 мкм. Суспенэию пульверизатором наносят на поверхность изделия из низкоуглеродистой стали, сушат при 100-120 С для испарения изопропанола,Зр а потом оплавляют при 720-780 С с вы- в 526 2держкой 2-4 мин в электрической му 1 ельной печи, Призводят двухкратноенанесение и оплавление покрытия, Толщина покрытия 30-50 мкм.Предлагаемые составы образуютравномерные...

Номер патента: 1166208

Опубликовано: 07.07.1985

Автор: Стрельник

МПК: H02G 1/12

Метки: зажимной, изоляции, проводов, снятия, узел, устройства

...13 по форме ромба, поверхности 14-17 которых совме- .щены при сборке в плоскости 18-21,образуя линии 22"25 контактированияс внешней поверхностью 26 изоляции, 27 провода 28 с токопроводящйми жилами 29.Подвижная губка 2 собрана из двухбоковых 30 и ответных 7 пластин нашпильке 12. Толщина пластин 30 и 7меньше толщины пластин 4 неподвижнойгубки 1 и при установке их в промежутки 6 образуют зазор 31. На боковых пластинах 30 закреплена кнопка32 с помощью винта 33. Пластины 7подвижной губки 2 также имеют отверстия 34 по форме ромба, поверхности35-38 которых, как и поверхности 14")7 вырезов 13 пластин 5, образуют плоскости 39-42 при сборке и создают линии контактирования 43-46 с внешней поверхностью 26 изоляции 27 провода 28.В собранном...

Номер патента: 1109793

Опубликовано: 23.08.1984

Авторы: Волчок, Говейлер, Самошкин, Стрельник, Ярмош

МПК: G11B 27/32

Метки: видеосигналов, записи, магнитной, монтажа

...и подкатушечный двигатель, подсоединенные к регулятору скорости, соединенному с блоком управления режимами, причем выход и второй вход блока записи видеосигнала подключены соответственно к блоку вращающихся головок и коммутатору, введены последовательно соединенные датчик натяжения и блок автоматической регулировки натяжением, последовательно соединенные генератор кодовых последовательностей и счетчик длины зоны, последовательно соединенные блок управления реверсивным счетчиком и реверсивный счетчик, и блок автоматического регулирования блоком вращающихся головок, причем последний включен между управляющим входом блока вращающихся головок и управляю щим выходом регулятора скорости, соответствующим входом подключенного к выходу...

Номер патента: 1099344

Опубликовано: 23.06.1984

Автор: Стрельник

МПК: H02G 1/12

Метки: изоляции, нагреватель, проводов, снятия, устройства

...фиг, 3 - разрез А-А на фиг, 2;на фиг 4 - развертка ленты нагревателя; на фиг, 5 - вариант креплениянагревателя в цилиндрической расточке держателя; на фиг. 6 - пример использования реэистивного нагревателяпри обработке изоляции электромонтажного провода.Нагреватель состоит иэ разрезных бОколец 1-3 с разделительными пазами4-6, составного наружного кольца 7,сегментов 8-10 с перемычками 11 и12 и отверстиями 13 для крепления нагревателя с термоэлектроизоляционными 65 прослойками 14 винтами 15 к держателю в виде стоек .16.Выводы электропитания 17 и 18 выполнены от среднего по расположению разрезного кольца 2 и от сегмента 8 разрезного кольца 1, Внутренние диаметры 19 разрезного кольца 2 и 20 колец 1 и 3 и сегментов 8-10 образуют с наружными...

Номер патента: 1095289

Опубликовано: 30.05.1984

Авторы: Аристархов, Замирец, Стрельник, Чепчур

МПК: H02G 1/12

Метки: изоляции, проводов, снятия

...изоляциис проводов, содержащем корпус, гофрированную ленту с участком обжига иучастком закрепления изоляции и подпружиненный к корпусу привод, участок закрепления выполнен из двухчастей, одна из которых закрепленав корпусе, а другая связана с подпружиненным приводом, при этом обе части установлены так что зубцы гофр 45одной части расположены во впадинег фр другой части.На фиг. 1 показано устройство,об.щий вид; на фиг. 2 - нагревательныйэлемент, общий вид,на фиг. 3 - Устройство с обрабатываемым концом провода в нагревательном элементе, продольный разрез.Устройство для снятия изоляции спроводов состоит из корпуса 1, установленных в нем держателя 2 с рычагом 3 и осью 4 вращения, нагревательного элемента 5, привода в виде кнопки б и...

Номер патента: 1075456

Опубликовано: 23.02.1984

Авторы: Аристархов, Замирец, Стрельник, Шаповалов

МПК: H05K 13/06

Метки: жгута

...включающему раскладкупровода на шаблоне, разреэку провода и предварительно зачищенных и залуженных участках, перенос жгута сшаблона на печатную плату, совмещение проводов жгута с контактнымиплощадками печатной платы и распайку,проводов жгута, перенос жгута сшаблона на печатную плату осуществляют после совмещения проводов жгута с контактными площадками печатной платы и их распайки.На Фиг 1 изображен обработанныйиа программном заготовительном оборудовании, смотанный: в катушку провод с зачищенными и облуженными участками 7 на Фиг.2 - шаблон, общий вид;на Фиг.3 - элемент шаблона с размещенными на нем частями предварительНо зачищенных и залуженных проводов,На Фиг.4 - шаблон с размещенным на 65 нем жгутом до разрезки проводов взачищенных и...

Номер патента: 1067620

Опубликовано: 15.01.1984

Авторы: Аристархов, Замирец, Стрельник, Шаповалов

МПК: E21B 47/00

Метки: резистивный, электронагреватель

...резистивный элемент выполнен в виде пакета из прилегающих друг к другу поверхностями зиг О загов ленты, одна из прорезей выполнена вдоль середины пакета со сторо ны держателя, а две другие - вдоль вершин зигзагов со стороны рабочей поверхностир а в держателе (В форме пинала) он закреплен невырезаннымиТ-образными участками зигзагов ленты еНа фиг. 1 показан резистивный элемент, общий вкд; на фиг, 2 - вид А на фкг. 1 на фиг. 3 - электро О нагреватель в держателе.Резистивный элемент выполнен в виде пакета 1 из резкстивной ленты, пример, иэ ленты Х 20 Н 80, имеющей зигзагообразную форму и образующей 65 одной кромкой плоскость 2 нагрева, а другой - плоскость 3 для передачи давления теплового контактирования от держателя...

Номер патента: 1056326

Опубликовано: 23.11.1983

Автор: Стрельник

МПК: H01R 13/62

Метки: соединитель, электрический

...ответных частей размещены изоляторы с параллельно расположенными на них контактами, кор"пус одной ответной части установленв полость корпуса другой ответной 40части с возможностью возвратно-посту"пательного перемещения в направлениисочленения, снабжен подпружиненнымтолкателем, один иэ изоляторов ус,тановлен в корпусе с возможностью 45поворота так, что взаимодействуетс толкателем.На фиг,1 показан кабельный узелсоединителя, на фиг.2 - блочныйузел соединителя, поперечныйразрез, на фиг.3 - соединитель всочлененном состоянии," на фиг.4 соединитель, в котором сочленениеосуществлено эксцентрикомф нафиг.5 . - вид А на фиг,4.Электрический соединитель состоит из одной ответной части, вы"полненной в виде кабельного узла 1,закрепленной на...

Номер патента: 1023479

Опубликовано: 15.06.1983

Авторы: Аристархов, Замирец, Стрельник, Чепчур

МПК: H02G 1/12

Метки: изоляции, монтажных, проводов, снятия

...обрабатываемого конца провода в нагревательном элементе приустановке под обработку изоляции;на фиг.5 - то же, при обжиге изоляции по периметру, на фиг.б - то же,при выдергивании токопроводящих жилс отделенной части изоляции; нафиг.7 - положение нагревательногоэлемента при удалении конца проводасо сдвинутой на предыдущей операць частью изоляции.Предлагаемое устройство состоит иэ корпуса 1, установленного в нем нагревательного элемента 2, кнопки 3 для зажима конца изоляции 4, возврат ной пружины 5, контактов 6 с подводящими проводами 7. Нагревательный элемент состоит иэ участка 8 с двумя слоями 9 и отверстиями 10 и 11 разных диаметров для предотвращения электрического замыкания через токо- проводящую жилу обрабатываемого конца провода...

Номер патента: 980195

Опубликовано: 07.12.1982

Автор: Стрельник

МПК: H01R 13/62

Метки: соединитель, электрический

...параллельными рядами по отношению к контактам 5.Воковые стенки корпуса 3 являются направляющими для перемещения корпуса 7 кабельного узла 2.Фланец 10 корпуса 3 служит для закрепления соединителя в изделии.В верхней части внутри корпуса 3 5 установлен эксцентриковый вал б,а в нижней части - пружина 11.Для фикса ции корпуса 7 относительно корпуса 3 внутри последнего выполнен паэ 12 а на нижней наружной поверхности корпуса 7 выполнен выступ 13. Эксцентриковый вал 6 своими шейками крепится в подшипниках корпуса 3 и имеет возможность вращаться вокруг своей осй. В кбрпусе 7 выполнена по лость для размещения подводимого к контактам провода.Кабельный узел 2 вдвигается в шахту блочного узла 1. При этом пружина 11 прижимает корпус 7 к...

Номер патента: 951501

Опубликовано: 15.08.1982

Автор: Стрельник

МПК: H01R 13/33, H01R 43/00

Метки: контактов, проволочных, соединитель, соединителя, электрический, электрического

...друг к другу витков пружинной токо- проводящей проволоки, повышает эксплуатационную надежность из-за увеличенного количества точек контактирования в каждой контактной паре при сочленении.Способ изготовления изоляционных колодок с контактами из проволоки непрерывной намоткой позволяет создать электрические соединители самого разнообразного назначения большого диапазона электрических характеристик на универсальном высокопроизводительном оборудовании типа намоточных станков. Формула изобретения 1. Электрический соединитель, содержащий вилку и розетку, розетка выполнена в виде корпуса, в полости которого расположены контакты, вилка выполнена в виде изоляционной колодки, на поверхности которой расположены контакты, отличающийся...

Номер патента: 877679

Опубликовано: 30.10.1981

Авторы: Блакитный, Стрельник, Шаповалов

МПК: H02G 1/12

Метки: изоляции, монтажных, обжига, проводов

...провода 22 и перемещения штока 18 с преодолением усилия возвратной пружины 23, на торце элемента 18 выполнена мерная линейка 24измерения отрезка снимаемой юоляции, вто.рай конец с торцом 25 предназначен для отключения электропитания нагрева нити подре.за обжигом концевым выключателем 26. Вкорпусе для удобства ориентации обрабатываемого провода при установке выполнен конусообразный паэ 27.Устройство работает следующим образом.Устройство размещают в руке в удобном"для работы положении. Обрабатываемый конец провода 22 второй рукой прикладываютк мерной линейке 24, перемещением поперекпродольной оси устройства устанавливают наподлежащую обработке определенную длинуи вкладывают провод в конусообразный паз.27 до упора в часть 3 корпуса 1....

Номер патента: 801158

Опубликовано: 30.01.1981

Авторы: Аристархов, Смирнов, Стрельник

МПК: H01R 11/12

Метки: контактное

...причем дугообразный участоксвоей вогнутой стороной обращен к .колодке, а на конце контактного участка выполнен крючок-захват.На фиг. 1 представлено контактноеустройство с подключенной контролируемой платой, общий вид, на фиг. 2зонд.Контактное устройство содержитколодку с пазами, составленную издвух частей 1 и 2, и зонды, каждыйиз которых состоит из прямолинейногоконтактного участка 3, изогнутогохвостового участка 4 и дугообразногосреднего участка 5, сопрягающегоучастки 3 и 4. Зонд участком 4 жестко801158 Формула изобретения акаэ 10446/73 Тираж 645 Подписно ИИП Проектная, 4 лиал ППП "Па т" Ужгоро закрепленв паэе колодки между деталями 1 и 2 так, что его участки 3 и 5 оказываются вне колодки. НаФконце участка 3 выполнен...

Номер патента: 800664

Опубликовано: 30.01.1981

Автор: Стрельник

МПК: G01G 1/06

Метки: массы

...кольцами 11 и 12, входящими в весоизмерительный механизм, а также подшипниками 13 и 14, передающими усилия на подпружиненные чашки 15 и 16 со стрелками 17 и 18. Величина отклонения подпружиненных чашек определяется по шкале 19, а затем посредством номограммы, указывающей показания обеих подпружиненных чашек, уточняет ся масса .ыавески.800664 Формула изобретения Скорость вращения ротора устанавливается обратно пропорциональномассе навески,Возможно также исполнение, когдадве тяги 9 соединены с одним коленчатым рычагом 8, одной тягой 10 содним подвижным кольцом с подшипником и уравнивающей пружиной, пружинная чашка которой имеет указательнуюстрелку определения величины прогиба.Устройство раоотает следующим об- Оразом.Измеряемая и...

Номер патента: 732681

Опубликовано: 05.05.1980

Автор: Стрельник

МПК: G01G 9/00

Метки: измеритель, массы, центробежный

...тело при вращении ротора,Выгрузка измеренного тела такжепредусмотрена при вращательномдвижении .ротора и осуществляетсяпосле освобождения тела с грузовойчашки двуплечего рычага черезкольцевой канал 22 и отверстие 23корпуса 2. Перед измерением осуществляется предварительная сортировка подлежащих измерению тел соответственно расчетным параметрам устройства.Данное устройство рассчитанона точное измерение массы в строгоопределенных пределах, например от27 до 30 мг.Процесс измерения начинают свключения электродвигателя устройства, который раскручивает ротор иподдерживает его вращение с постоянной стабилизированной скоростью.При этом большее по массе плечо двуплечего рычага под действием центробежных сил отбрасывается на упор...

Номер патента: 722788

Опубликовано: 25.03.1980

Авторы: Козлов, Стрельник

МПК: B61B 1/00

Метки: железнодорожная, сеть

...предназначенной для двустороннего движения поездов, через равные периоды графика имеются двухпутные вставки 2 одинаковой длины, а отношение длин каждой вставки 2 и смежной с ним ли. нии 1 составляет 0,9 - 1,0. Расстояние между осями двухпутных вета. вок одинаковое по времени хода пары поездов. Встречные поезда через стрелки 3 и 4 входят каждый на своей правый путь (на чертеже показано стрелками), где без снижения скорости происходит скрещение поездов. На вставках 2 предусмотрена система сигнализации, которая позволяет изменять направление движения по сети для пропуска поездов, обеспе. чивая при этом полную безопасносгь их движе. Съезды 5 позволяют осугцествлягь на всгав.ках 2 обгоны поездов, а при необхопнмосгиоставитель Н. Прыткова...

Номер патента: 716718

Опубликовано: 25.02.1980

Автор: Стрельник

МПК: B23B 41/00

Метки: вертикально-сверлильный, винтовой, линии, перфорации, станок, труб

...быть заменена карданной.Устройство для останова трубы выполнено в виде фрикционного вариатора, ведущий ролик 14 которого кон716718 тактирует с деталью 15, а веедомцйролик 16 связан с делительным устройством 17, снабженным прерывателем18. Ведущий ролик 14"вариатора-установлен перпендикулярно к направляю-.щей 19, шарнирно закрепленную накронштейне. На направляющей 19 жестко установлен упор 20 с отверстием для регулировочного винта 21,снабженного резьбой на конце.:.К направляющей 19 винтами 22 прикреплен корпус 23, несущйй регулировочную гайку 24.Устройство для укладки трубы состоит из тележек 25, снабженныхойорами 26.Работает станок следующим образом.После укладки трубы производятнастройку механизма останова трубы" ".регулировочным...

Номер патента: 502429

Опубликовано: 05.02.1976

Авторы: Зайнутдинов, Зимин, Рогулин, Стрельник, Тальянский

МПК: H01P 7/00

Метки: контур, перестраиваемый

...4. ротко 1, ин вклю формула изооретецця Перестраива роткозамкцутый индуктивную пе замкнутого его лиол, отлича обеспечения дис полупроводнико включен в ин тельно. емыи контур, солержащцц коотрезок коаксцальной линни, тлю, размещенную у коротко- конца, и полупроводниковый ю щ и й с я тем, что, с целью кретцой перестройки, частоты, вый диод, например пггг-дпол, луктивзую петлю послсдозас присоединением заявки Ъ(43) Опублпкозаг;,г 05.02.7645) Дата опубликования носится к текнике СВЧ, м для перестройки усилит Изобретение от ожет использоваться елей мощности,Известен перестраиваемый контур, содержащий короткозамкнутый отрезок коаксиаль ной линии, индуктивную петлю, размещеннуго у короткозамкнутого его конца, и полупроводниковый диод.Цель...

Номер патента: 501464

Опубликовано: 30.01.1976

Авторы: Страхов, Стрельник

МПК: H03K 3/28

Метки: ждущий, мультивибратор

...- повышение стабильности длительности выходного импульсажцушего мультивибратора,Для этого в предлагаемом мультивибраторе вход секционированной линии задержкиподключен к обшей точке соединения эмиттеров транзисторов, а отвод соединен сзой вхоцного транзистора.На чертеже привецена принципиальнаяэлектрическая схема ждушего мультивибрабатора,Жцуший мзисторы 1 иВход секцподключен к ультивибратор соцержит тран 2 с эмиттерной связью.ионированной линии задержки 3обшей точке соецинения эмит теров транзистора 1 и 2, а отвод соединенс базой входного транзистора 1.Ждуший мультивибратор работает следующим образом,5 В исходном состоянии транзистор 2 открыт, а транзистор 1 закрыт. При прихоцев коллекторную цепь транзистора 1 запускающего...

Номер патента: 464072

Опубликовано: 15.03.1975

Авторы: Желтков, Страхов, Стрельник

МПК: H03K 9/02

Метки: амплитуде, демодулятор, импульсов, модулированных

...24.Работает демодулятор следующим образом.20 Импульсы отрицательной полярности поступают на базу транзистора 3, работающего в режиме класса А. Выбор рабочей точки усилителя на транзисторе 3 осуществляется с помощью резисторов 4, 5. При отсутствии сигна ла на входе 9 транзистор 3 открыт, напряжение на его коллекторе имеет низкий уровень, и транзисторы 10 - 14 составного эмиттерного повторителя обесточены.Отрицательные входные импульсы подзапи рают транзистор 3, вызывая появление на егО464072 Составитель Ю Техред О. Гум едактор Т. Яно каз 1519/6ЦН Изд.1303ударственного ком по делам изобретеМосква, Ж, Рау Тираж 902ета Совета Министроий и открытийкая наб., д. 4/5 ПодписноССР ПИ Г пография, пр. Сапунова,коллекторе положительных импульсов,...

Номер патента: 366501

Опубликовано: 01.01.1973

Автор: Стрельник

МПК: H01H 21/26

Метки: педальный, переключатель

...дополнительной педали 8, введенной при сборке педального переключателя в отверстие а (см. фиг. 2),5 выполненное в опорной поверхности педали 6,Педаль 6 снабжена буртиком 12, в которыйупирается каблук обуви оператора при постановке стопы ноги ца опорную поверхностьприводного устройства. Другие два буртика10 13, как и буртик 14 педали 6, предотвращаютвозможность соскальзывания стопы ноги(обуви) оператора с опорной поверхностиприводного. устройства,Вся цажимцая поверхность б дополнитель 15 ной педали 8 расположена под защитным козырьком 3 корпуса 1, при этом передняя частьстопы, полностью поставленная на опорнуюповерхность приводного устройства, также будет находиться под защитой козырька 3 кор 20 пуса 1.Воздействуя на цажимную поверхность...

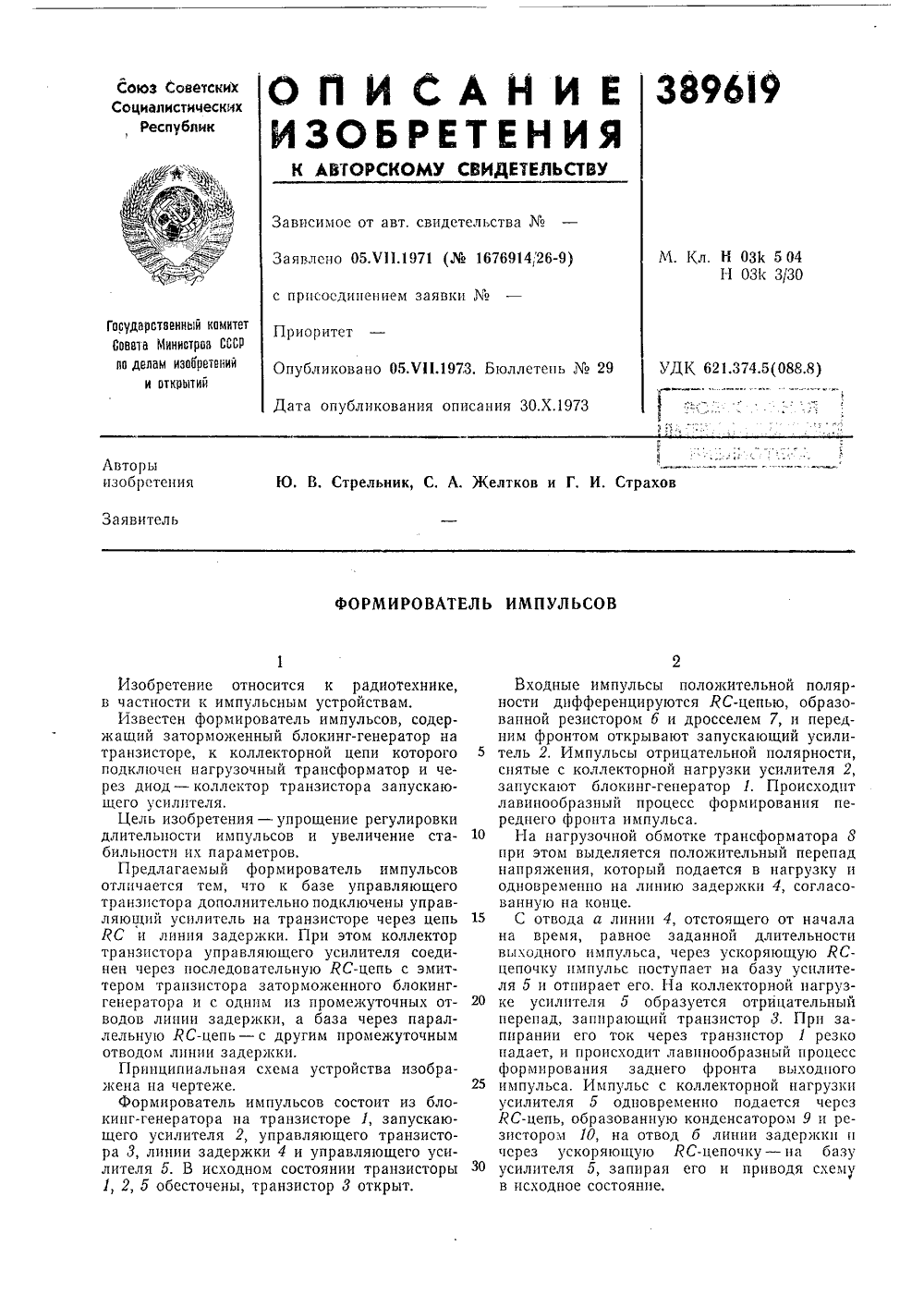

Номер патента: 389619

Опубликовано: 01.01.1973

Авторы: Желтков, Страхов, Стрельник

МПК: H03K 3/30

Метки: импульсов, формирователь

...формирования переднего фронта импульса.На нагрузочной обмотке трансформатора 8 при этом выделяется положительный перепад напряжения, который подается в нагрузку и одновременно на линию задержки 4, согласованную на конце,С отвода а линии 4, отстоящего от начала на время, равное заданной длительности выходного импульса, через ускоряющую РС- цепочку импульс поступает на базу усилителя 5 и отпирает его, На коллекторной нагрузке усилителя 5 образуется отрицательный перепад, запирающий транзистор 3. Прп запирании его ток через транзистор 1 резко падает, и происходит лавинообразный процесс формирования заднего фронта выходного импульса. Импульс с коллекторной нагрузки усилителя 5 одновременно подается через РС-цепь, образованную...
