Демодулятор импульсов, модулированных по амплитуде

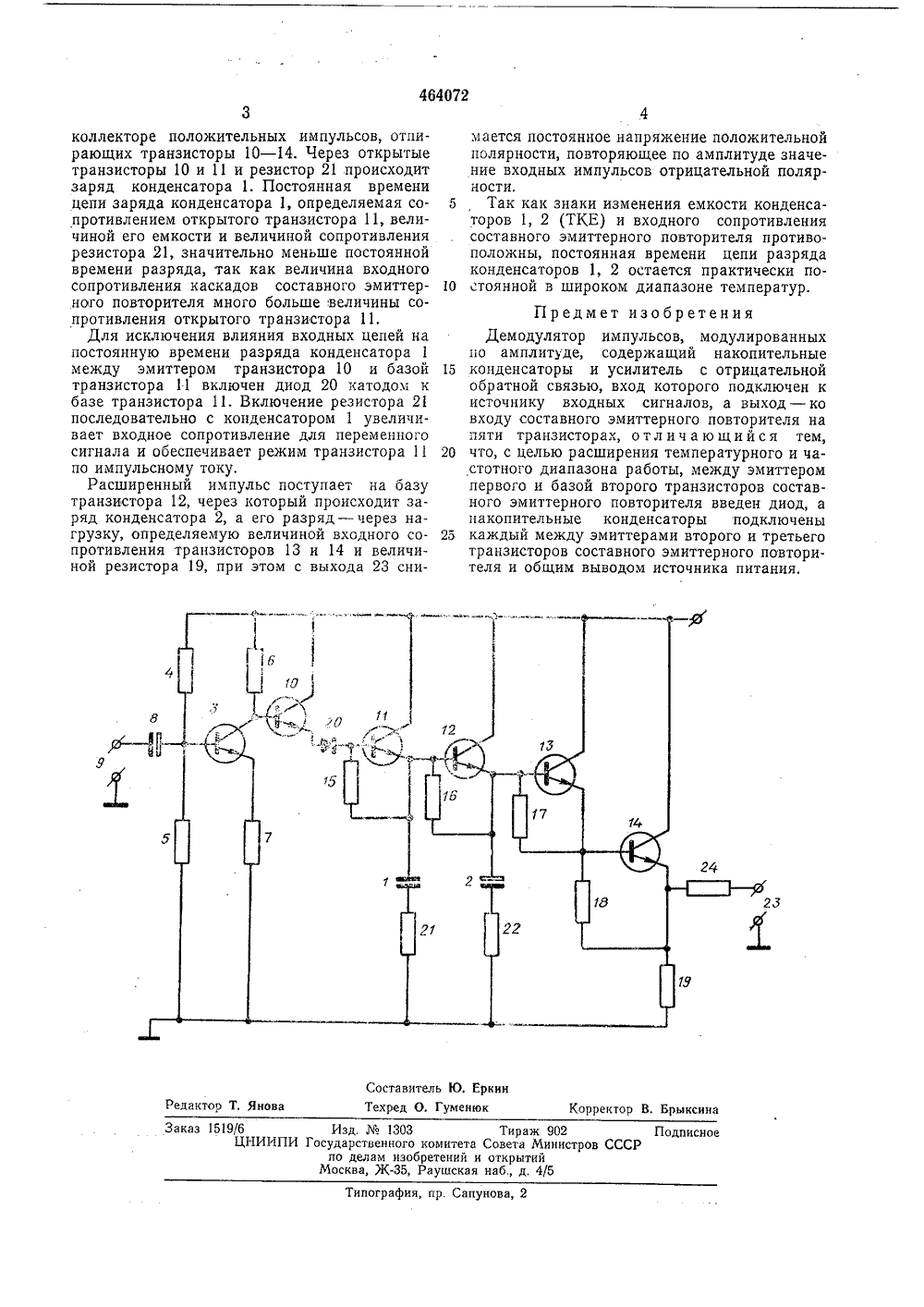

1нее,Вфла. а- " ",р 464072 ОПИСАНИЕ ИЗОЫ ЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСооэ Советских Социалнстическнх Республик(5 исоединением заявкисударственный комнте 23 орите Совета Министров ССС по делам нэобретеннй(72) Авторы нзобретеш Страхов 1 О. В. Стрельник, С. А. Желтков и Г.приведена принц ма предлагаемого Изобретение относится к радиотехнике и может быть использовано в импульсных устройствах, в которых требуется получить постоянное напряжение, повторяющее по уровню плавно меняющуюся амплитуду периодической последовательности входных импульсов, имеющих длительность порядка единиц микросекунд.Известен демодулятор импульсов, модули ованных по амплитуде, содержащий накопительные конденсаторы и усилитель с отрицательной обратной связью, вход которого подключен к источнику входных сигналов, а выход - ко входу составного эмиттерного повторителя на пяти транзисторах.Однако известный демодулятор имеет узкие температурный и частотный диапазоны.С целью расширения температурного и частотного диапазона работы демодулятора импульсов, модулированных по амплитуде между эмиттером первого и базой второго транзисторов составного эмиттерного повторителя введен диод, а накопительные конденсаторы подключены каждый между эмиттерами второгои третьего транзисторов составного эмитгерного повторителя и общим выводом источника питания.На чертеже ипиальная электрическая схе демодулятора. Демодулятор содержит накопительные конденсаторы 1, 2 и усилитель с отрицательной обратной связью, собранный на транзисторе 3, резисторах 4 - 7 и конденсаторе 8. Вход 9 5 усилителя подключен к источнику входныхсигналов (на чертеже не показан), а выход - ко входу составного эмиттерного повторителя на транзисторах 10 - 14. Между базами и эмииттерами транзисторов 10 - 14 включены 10 резисторы 15 - 18 соответственно. Эмиттертранзистора 14 соединен с общей шиной через резистор 19. Между эмиттером транзистора 10 и базой транзистора 11 включен диод 20,Накопительные конденсаторы 1, 2 включе ны между эмиттерами транзисторов 11 и 12 иобщей шиной через резисторы 21, 22 соответственно. Эмиттер транзистора 14 подключен к выходу 23 через резистор 24.Работает демодулятор следующим образом.20 Импульсы отрицательной полярности поступают на базу транзистора 3, работающего в режиме класса А. Выбор рабочей точки усилителя на транзисторе 3 осуществляется с помощью резисторов 4, 5. При отсутствии сигна ла на входе 9 транзистор 3 открыт, напряжение на его коллекторе имеет низкий уровень, и транзисторы 10 - 14 составного эмиттерного повторителя обесточены.Отрицательные входные импульсы подзапи рают транзистор 3, вызывая появление на егО464072 Составитель Ю Техред О. Гум едактор Т. Яно каз 1519/6ЦН Изд.1303ударственного ком по делам изобретеМосква, Ж, Рау Тираж 902ета Совета Министроий и открытийкая наб., д. 4/5 ПодписноССР ПИ Г пография, пр. Сапунова,коллекторе положительных импульсов, отпирающих транзисторы 10 - 14. Через открытые транзисторы 10 и 11 и резистор 21 происходит заряд конденсатора 1. Постоянная времени цепи заряда конденсатора 1, определяемая сопротивлением открытого транзистора 11, величиной его емкости и величиной сопротивления резистора 21, значительно меньше постоянной времени разряда, так как величина входного сопротивления каскадов составного эмиттерного повторителя много больше величины сопротивления открытого транзистора 11.Для исключения влияния входных цепей на постоянную времени разряда конденсатора 1 между эмиттером транзистора 10 и базой транзистора 11 включен диод 20 катодом к базе транзистора 11, Включение резистора 21 последовательно с конденсатором 1 увеличивает входное сопротивление для переменного сигнала и обеспечивает режим транзистора 11 по импульсному току.Расширенный импульс поступает на базу транзистора 12, через который происходит заряд конденсатора 2, а его разряд - через нагрузку, определяемую величиной входного сопротивления транзисторов 13 и 14 и величиной резистора 19, при этом с выхода 23 снимается постоянное напряжение положительной полярности, повторяющее по амплитуде значение входных импульсов отрицательной полярности.5 Так как знаки изменения емкости конденсаторов 1, 2 (ТКЕ) и входного сопротивления составного эмиттерного повторителя противоположны, постоянная времени цепи разряда конденсаторов 1, 2 остается практически по тоянной в широком диапазоне температур. Предмет изобретенияДемодулятор импульсов, модулированныхпо амплитуде, содержащий накопительные 15 конденсаторы и усилитель с отрицательнойобратной связью, вход которого подключен к источнику входных сигналов, а выход - ко входу составного эмиттерного повторителя на пяти транзисторах, отличающийся тем, 20 что, с целью расширения температурного и частотного диапазона работы, между эмиттером первого и базой второго транзисторов составного эмиттерного повторителя введен диод, а накопительные конденсаторы подключены 25 каждый между эмиттерами второго и третьеготранзисторов составного эмиттерного повторителя и общим выводом источника питания. Еркинюк Корректор В, Брыксина
