H03K 13/05 — H03K 13/05

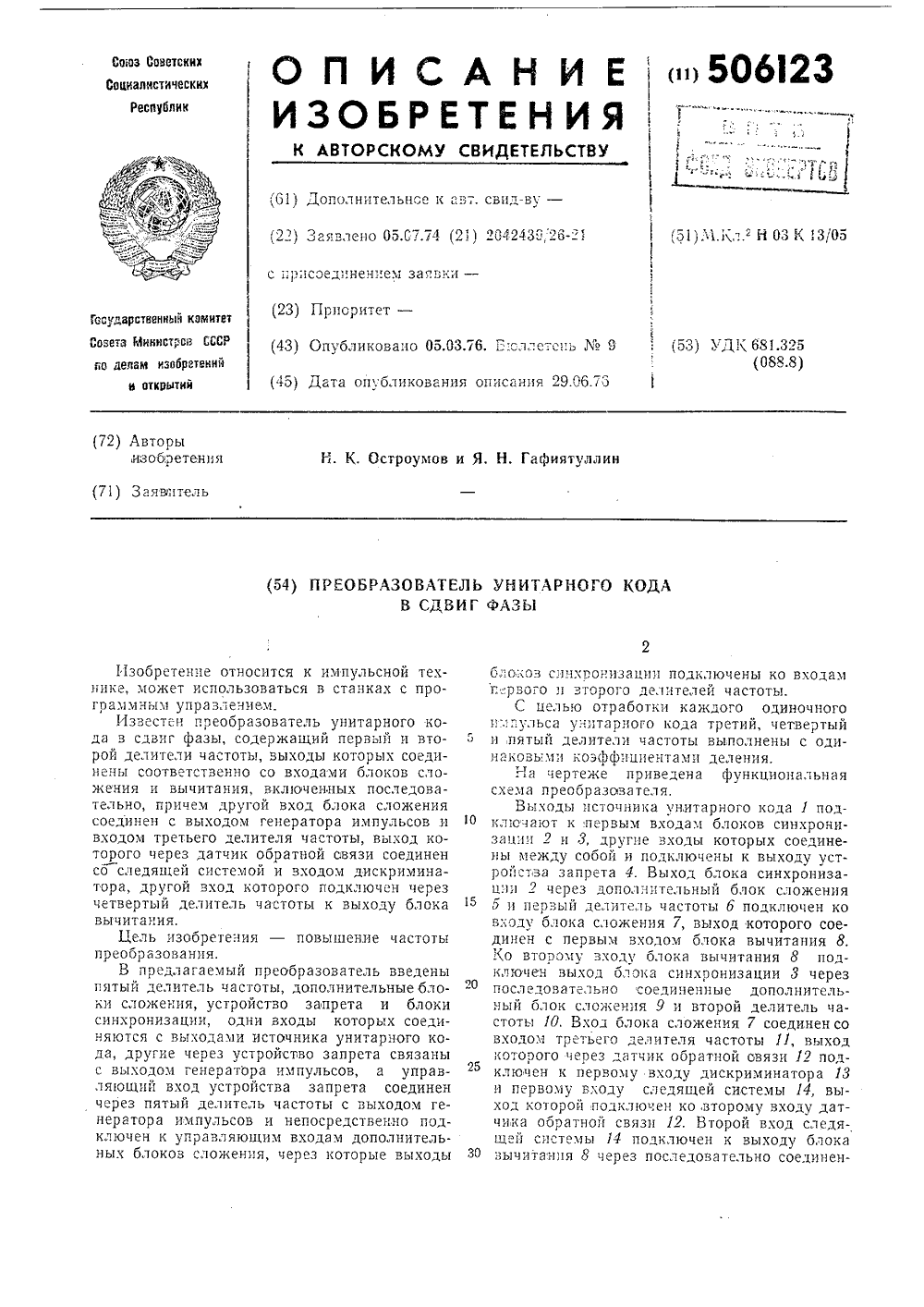

Номер патента: 506123

Опубликовано: 05.03.1976

Авторы: Гафиятуллин, Остроумов

МПК: H03K 13/05

Метки: кода, сдвиг, унитарного, фазы

...11 вместе со входами устройства запрета 4 и пятого делителя частоты 1 б подключены з к выходу генератора импульсов 17. Выход делителя частоты 1 б подключен к управляющим входам устройства запрета 4 и блоков сложения 5 и 9.Делители частоты 11, 15 .и 1 б выполнены О с одинаковыми коэффициентами деления.Устройство работает следующим образом.Импульсы с источника импульсов унитарного кода 1 поступают на блоки синхронизации 2 и 3 для синхронизации в процессе сло- гз жения большого числа импульсов унитарного кода с небольшим, поступающим на блоки сложения 5 и 9 с генератора импульсов 17 через делитель частоты 1 б с коэффициентом деления и,. Тактовые импульсы от генератора 20 17 проходят устройство запрета 4. При этом из последовательности...

Номер патента: 516189

Опубликовано: 30.05.1976

Автор: Смолов

МПК: H03K 13/05

Метки: функциональный, цифро-аналоговый

...7 является выходным плечом моста и служит для установки значений Л, на первом такте иУ," - на втором такте работы моста, Блок 10 служит для установки углового коэффициента 1 оа; на первом такте, и блок 11 - для установки углового коэффициента 1 оа; на втором такте работы моста. Сумматор 19 предназначен для выработки суммы Л.-= У,+У,", Дешифратор 22 используется для выбора номера у участка аппроксимации. Преобразователь работает следующим образом.При включении моста под питание генератор 21 выдает первый кратковременный импульс, который устанавливает в нулевое положение выходной регистр генератора 18 и сумматор 19, и послс задержки возбуждает входящий в состав генератора 21 задержанный мультпвибратор, который осуществляст ком мутацию...

Номер патента: 630744

Опубликовано: 30.10.1978

Авторы: Бильо, Шприц

МПК: H03K 13/05

Метки: цифроананлоговый

...чертеже предст принципиальная электрическая с реобразователя десятиразрядного дво кода в напряжение 17,.Преобразователь содержит параметрические стабилизаторы тока, образованные транзисторами 1, включенными по схеме с общей базой, диодные токовые ключи, выполненные на диодах 2, резисторный делитель на резисторах 3 и 4, дополнительный резисторный делитель на резисторах 5 и б, токозадающие резисторы 7, стабилитрон 8 и резистор 9 относятся к источнику питания преобразователя и резисторы 10. Величина630744 Формула изобретения Составитель Д. Голубович Редактор Т, Рыбалова Техред 3. Тараненко Корректоры: Т. Добровольская и Л, БрахнинаЗаказ 1905/14 Изд. Жо 699 Тираж 1045 Подписное НПО Государственного комитета СССР по делам...

Номер патента: 639139

Опубликовано: 25.12.1978

Авторы: Брякин, Вашкевич, Говоров

МПК: H03K 13/05

Метки: цифро-аналоговый

...с шиной источника опорного напряжения, в каждый разряд введены допопнитепьные транзистор и резистор, причем выход диодного кпюча соответствующего разряда соединен с базой допопнитепьного транзистора, эмиттер которого через допопнитепьный резисттор подкпючен к эмиттеру транзистора источника тока, а коппектор дополнитепьного транзистора соединен с общей шиной.На чертеже изображена функционапьная электрическая схема устройства.639139 ЦНИИПИ Заказ 7302/47 Тираж 1044 Подписное филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Цифра-аналоговый преобразователь содержит резисторную сетку 1 типаК - 2 К источники тока 2, подключенные к шине опорного напряжения 3, ключи 4, соединенные с шинами 5 цифрового кода, допол "нительный транзистор 6,...

Номер патента: 645260

Опубликовано: 30.01.1979

Авторы: Бродовский, Каржавов, Прохорова

МПК: H03K 13/05

Метки: аналоговые, величины, кода

...точками двух резистивных делителей напряжения,построенных соответственно на резисторах 12, 13 и 14, 1 Б, включенных параллельно входу операционного усилителя 1.Входом преобразователя является вход цифрового управляемого резистора, а выходами - средние точки резистивных делителей и нулевая точка источника питания (соответственно у, и 1 и и, на чертеже).Работа преобразователя заключается в следующем,Напряжение У от источника 11 подается на вход операционного усилителя 1 через ограничивающий резистор 10, Сюда же через резистор 9 обратной связи поступает напряжение Ли с выхода операционного усилителя 2. Тогда выражения для выходных напряжений У 1 и и могут быть получены из системы уравнений, описывающей работу уст- ройства ь о , Л и=...

Номер патента: 645261

Опубликовано: 30.01.1979

Авторы: Алексеев, Березовский, Николаев, Сидоричев, Усик

МПК: H03K 13/05

Метки: кода, напряжение

...2 - б, а выход ее подключен к входу эмит терного повторителя о. Выход последнегоподсоединяется к резистору связи и-го звена декодирующей сетки.Каждый из разрядных переключателей2 5 одним входом подключается к шине 7 25 источника опорного напряжения, другимвходом - к шине 8 источника опорного напряжения, а управляющим входом - к клемме соответствующего разрядного входа.Декодирующая сетка,1 совместно с пере- ЗО ключателями 2 - 5 составляет преобразова645261 Увых - 1 15 где К - коэффициент передачи эмиттерного повторителя.1 - КТак как К=1, то величина " яв 2" - 1ляется величиной второго порядка, малости, 20 и У=ЬТаким образом, предлагаемый преобразователь код - напряжение имеет коэффициент использования диапазона опорных...

Номер патента: 661781

Опубликовано: 05.05.1979

Авторы: Алешин, Свистунова, Шлыков, Шляндин

МПК: H03K 13/05

Метки: код-напряжение

...примере двухразрядного двоичного КУДН (фиг.4).На фиг.5 приведена его эквивалентная схема, соответствующая коду 0.1или включенному первому разряду ивыключенному второму (старшему) разряду. Схема содержит.г. ,г - остаточные сопротивле/ 4 Ф2ния токовых переключающих элементов;бо,е,б 2- остаточные ЭДС токовыхпереключающих элементов;Н 4 =Н,245М э =- РаЗРЯДНЫЕ СОПРОТИВЛЕНИЯ;р, г, г 2- соПроТИВЛенИя ДОПОлнИтельных резисторов, включенных в цепь потенциальных подключающих элементов,661781 Формула изобретения Преобразователь код-напряжение,20 содержащий источник питания, первыйвыход которого соединен с общей шиной, а второй - с первым .входом регулирующего элемента, второй вход которого подключен к выходу элемента5 сравнения, а выход - к...

Номер патента: 692079

Опубликовано: 15.10.1979

Авторы: Клочан, Лаврентьев, Романов

МПК: H03K 13/05

Метки: цифро-аналоговый

...разностью напряжений на инвертирующем р неинвертирующем вхо- З 5дах операционного усилителя 9 Величина на.пряжения на инвертирующем. входе онерацион.ного усилителя 9 задается балансным резистором 11 и остается постоянной в процессе рабо 40ты цифро.аналогового преобразователя. Величина напряженияиа неинвертирующем входе операционного усилителя 9, в любой момент рабо.ты цифро-аналогового преобразователя, определяется напряжением источника эталонного на.пряжения 7, которое ие изменяется в процессе45работьт цифра.аналотового преобразователя, исуммой напряжений на выходах матрицы резисторов В - 28 5 и дополнительной матрицы резисторов 8-28 6. Сумма этих напряжений действуетна неинвертирующий вход операционного усили.50теля 9 через...

Номер патента: 712954

Опубликовано: 30.01.1980

Авторы: Бай, Гробов, Канеп, Конобеевский

МПК: H03K 13/05

Метки: код-ток

...преобразования кода в выходной ток преобразователя,Преобразователь код в ток работает следующим образом.Заданный код управляет коммутатором весовых резисторов, который подключает необходимые весовые резисторы, находящиеся в цепи между источником опорного напряжения и выходом коммутатора. На выходе последнего происходит суммирование токов, протекающих через весовые резисторы. Ток с выхода коммутатора весовых резисторов, пропорциональный коду задания, поступает на соответствующие входы ключевых элементов, которые переключаются в соответствии с кодом на входе блока управления ключами.При переключении каналов изменяется падение напряжения на ключевых элементах блока 4. Различным оказывается падение напряжения на ключевых элементах блока 4...

Номер патента: 780187

Опубликовано: 15.11.1980

Авторы: Васильев, Заугольный

МПК: H03K 13/05

Метки: напряжений, опорных, формирования

...транзисторы, причем эмиттер токоведущеготранзистора соединен с базой компенсирующего транзистора и соответствующей входной клеммой устройства, коллектор токоведущего транзистора соединен с соответствующей выходной клеммой устрайства, а база токоведущеготранзистора соединена .с коллекторомкомпенсирующего транзистора и соответствующей выходной клеммой многополюсного повторителя тока, общаяклемма которого соединена с первымполюсом источника питающего напряжения, а входная клемма - с коллектором опорного транзистора, к эмиттеру опорного транзистора подключенвыход источника тока, вход которого"соединен со вторым полюсомисточникапитающего напряжения, между базой опорного транзистора и вышеуказаннымполюсом включен источник опорногонапряжения,...

Номер патента: 809551

Опубликовано: 28.02.1981

Авторы: Гузий, Клюшин

МПК: H03K 13/05

Метки: делитель

...3, 4 и 5, б соответственно; первый дополнительный 7 и второй дополнительный 8 токовые повторители, выполненные на транзисторах 9, 10, и 11, 12 соответственно. Генератор 13 тока включен между шиной 14 источника питания и общими выводами повторителей 1 и809551 оставитель В,Нефедовехред Е,Гаврилешко Корректор М. Ви дактор С.Иевче Тираж 999 Подписное дарственного комитета СССР изобретений н открытий ква, Ж, Раушская наб., каз 457/77 НИИПИ Госупо делам13035, Мос лиал ППП Патент, г. Ужгоро роектная, 4 и 2, Общие выводы повторителей 7 и 8 подключены к выходным шинам 15 и 16 делителя тока. Выходы повторителей 7 и 8 (коллекторы транзисторов 10 и 12 соответственно) подключены ко входам повторителей 1 и 2 (базы транзисторов 4 и б...

Номер патента: 879769

Опубликовано: 07.11.1981

Автор: Васильев

МПК: H03K 13/05

Метки: напряжений, опорных, формирователь

...20, выходные клеммы 21, 22 и 23 и набор идентичных каскадов 24, 25 и 2 б,каждый из которых состоит из компенсирующего транзистора 27 и токоведущего транзистора 28, четырехполюсный регулирующий элемент 29, имеющий входную клемму 30, клемму 31 смещениязо первую выходную клемму 32 и вторую выходную клемму 33 и состоящий из транзисторов 34 и 35. В каждом из каскадов 24, 25 и 26 эмиттер токоведущего транзистора 28 соединен с базой компенсирующего транзистора 27 и соответствующей входной клеммой 18, 19 и 20 устройства. Коллектор токо- ведущего транзистора 28 соединен с соответствующей выходной клеммой 21, 22 и 23 устройства, а база токоведу щего транзистора 28 соединена с коллектором компенсирующего транзистора 27 и соответствующей выходной...
