Шульц

Номер патента: 962204

Опубликовано: 30.09.1982

Авторы: Воробьев, Зельберг, Кожевников, Окладников, Ратманов, Шульц

МПК: C01B 33/02

Метки: восстановительная, выплавки, кремния, смесь

...с 29,3 до25,2 квт.ч.П р и м е р . На укрупненно-лабоработной однофазной печи мощностью100 кВА с электродом диаметром 200 ммпроводили опытные испытания на 4-хвариантах восстановительных смесей.Во время опытной кампании использовали кору лиственницы Братского лесопромышленного комплекса,Изменение в зависимости от температуры УЭС и удельного расхода электроэнергии приведены в таблице.Оптимальная добавка коры находится в пределах 2-30 Ъ.При меньшем, чем 2 вес.Ъ, количестве коры нет существенного измененияудельного электросопротивления.962204 При добавлении более, чем 30 вес.Ъ наблюдается снижение удельного расхода электроэнергии, но ухудшается работа колошника руднотермической печи и потери металла с парообразной окисью кремния Удельная...

Номер патента: 956937

Опубликовано: 07.09.1982

Авторы: Быстров, Гончаров, Моторин, Осадчий, Харченко, Шульц

МПК: F25B 45/00, F28D 15/02

Метки: заполнения, тепловой, трубы

...теплоно ,ситель 14 под концентратор 5 и одновременно включают генератор ультразвуковых колебаний (например, уЗГ), который через магнитострикционный преобразователь 6 и концентратор 5 возбуждает ультразвуковые колебания в теплоносителе 14, при этом эвуковод 4 начинает выходить из паровогоканала со скоростью не более 0,1 м/мин. Под воздействием ультразвуковых колебаний происходит дегазация теплоносителя 14 с одновременным заполнением им парового канала тепловойтрубы. Сорванные со стенок и капиллярной структуры 2 под действием ультразвука парогазовые вклю-.35 чения по зазору 15 попадают в коллек- тор 10, откуда отсасываются. При заполнении теплоносителем 14 заданного объема (фиг. 2) начинают опускать (вдавливать) звуковод 4 вниз до...

Номер патента: 953292

Опубликовано: 23.08.1982

Авторы: Алнис, Миронов, Фрейберг, Шульц

МПК: F16F 9/10

Метки: гидравлический, упругий, элемент

...фиг.3 - сечение Б-Б на фиг.1; на Фиг.4 - сечение В-В на .фиг.1, проходящее в прорези между секциями, где Ро, Р и д и 1 - сжимающие силы и соответствующие плечи их приложения, реализуемые в секции; на 10 фиг. 5 - вариант конструкции кронштейнов и механизма регулировкижесткости упругого элемента; нафиг.6 - схема вибролотка, в котором плоские пружины и опора на стол 15 выполнены из предложенных гидравлических элементов. 60 Гидравлический упругий элементсодержит связанные между собойдва полых, установленных парал-.лельно с зазором стержня 1, заполненные жидкостью, в удлиненных нижнихконцах, 2 каждого из которых размещена заглушка 3 с поперечными канавками на поверхности. Нижние концы 2стержней 1 опрессованы вокруг заглушки 3 и обхвачены...

Номер патента: 945525

Опубликовано: 23.07.1982

Авторы: Буринский, Едунов, Шульц

МПК: F16H 1/08

Метки: зубчатая, передача

...первачи, содержащие кожса с зубьями вьвукло-вогнутого,профиля и переменным. радиусом кривизны, уменьшакацемся при удалении точки про.филя от деательной окружности 11.Недостатком данных зубчатых передач является сложность их геометрии.Наиболее близкой к изобретению явля ется зубчатая передача, содержащая шестерню с вовми зубьями, имеющими 15 выпуклый звожвентйый профиль, и обращлощее с ней днухэвольвентное зацепление колесо, зубья которого имеют вогнутый профиль, близкими-к эквидистанте удлиненной эвольвенты 12, 2 о Недоствтквмй известной передачи являются увеюаченные изгибные напряжения и недостаточная нагруэочнвя способность. Белью изобретенияние изгибных напряжениповьыение нагуэочно Бель достигается тем, что зубья коюса выполнены с...

Номер патента: 942895

Опубликовано: 15.07.1982

Авторы: Маслов, Налетов, Шульц

МПК: B23B 21/00

Метки: металлорежущего, станка, суппорт

...выполненную на сторонеконтакта с корпусом суппорта,формула изобретения 3 94289На фиг. 1 показан суппорт и поперечина, вид справа; на фиг. 2 - разрез А-А на фиг. 1,Корпус 1 суппорта, в направляющихкоторого закреплен ползун 2, установлен на направляющих поперечины 3 посредством опорной планки 4, планок 5и двух клиновых пар 6-7, размещенныхна верхней плоскости опорной планки 4, Элементы клиновой пары 6-7 сое- одинены друг с другом винтом 8, элемент 7 клиновой пары 6-7 имеет цилиндрическую поверхность, выполнен-,ную на стороне ее контакта с корпусом1 суппорта. Опорно-центрирующий па злец 9, жестко закрепленный в корпусе1 суппорта, поворотно сопряжен с от-.верстием в опорной планке 4. К опорной планке 4 жестко прикреплена ходовая гайка...

Номер патента: 932008

Опубликовано: 30.05.1982

Авторы: Буринский, Шульц

МПК: F16H 1/08

Метки: зубчатая, передача

...К контакта, полюс П зацепления, проекция пл линии зацепления на торцовые сечение, величиназаполюсности, расчетная величина Линтерференции, величина Ь Ш приработочного износа на зубьях шестерни,величина Дприработочного износана зубьях колеса,Предлагаемая зубчатая передача работает следующим образом. При вращении ведущей шестерни 1 и ведомого колеса 2 активные участки выпуклого профиля на головке зубьев шестерни и вогнутого профиля переходной поверхности зубьев колеса прирабатываются совместно до устранения интерференции поверхностей зубьев и между ними возникает линейный контакт по дуге радиуса 1, проведенного из полюса зацепления П, которая располагается в зоне участка расчетной величины интерференции л Величина приработочного...

Номер патента: 929216

Опубликовано: 23.05.1982

Авторы: Крюкова, Отто, Романенко, Шульц

МПК: B01J 49/00

Метки: анионита, регенерации

...посульфат ионам, а при их объемном соотношении 1:1 имеет место увеличение остаточной емкости анионита по сульфатионам.Пример 1.Снит АН, содержафат.ионов, помещаютподают сверху вниз сораствора на 1 объемрирующий раствор, сконцентрированного ра лабоосновной аниоший 90 мгlмл. сульв колонку. Затем скоростью 5 объемов смолы в час регенеодержащйй 1 объем створа аммиака н,2 ИзвестныйПредлагаемьПример 1 12,8 1. Проскуряков В. А,исткв сточных вод в химыщленности. Л., "Химия167 (прототип). и Ш Л. И. промической ", 1977,2 3 м с. Составитель Н. СтроТехред М. Рейвес ректор И. М дактор В,каз 3357/ 10 Тираж 577 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская набд. 4/ ППП "Патент жгород, ул....

Номер патента: 917972

Опубликовано: 07.04.1982

Авторы: Романов, Шульц

МПК: B23D 43/02

Метки: дорн

...устройствообеспечивает снижение усилия дорнования по сравнению с известными конструкциями, не использующими эффект внеконтактной деформации, в среднем на 40/о.Кроме того, обеспечивается возможностьиспользования предлагаемого устройства для дорнования труб из различных материалов и с различной толщиной стенки.1 е Технико-экономическая эффективностьпри применении изобретения обусловлена снижением усилий при дорновании, что обеспечивает повышение производительности и расширяет технологические возможности при обработке труб. формула изобретения Дорн с расположенным на поверхности20 оправки подвижным и неподвижным обрабатывающими элементами и хвостов иком,отличающийся тем, что, с целью сниженияусилий при дорновании, дорн снабжен...

Номер патента: 911115

Опубликовано: 07.03.1982

Авторы: Беленький, Рязанцев, Соболь, Шульц

МПК: F27D 3/14

Метки: ванны, дуговой, печи, покачивания

...дляпечей с прямоугольной ванной с линейным расположением электродов или двухрядными и т.д. 50В исходном положении ванна 14 ус" тановлена горизонтально, Вначале включаются приводы 1, 3 и 5 на подъем и одновременно приводы 4, 2 и 6 - на спуск.При этом ванна 14 относительно оси 20 наклоняется по часовой стрелке на,угол 2-5 О (угол наклона определяется максимальным ходом вертикальных толкателей 7 приводов).После максимального наклона ванны 14 в одну сторону производится 60реверсивный наклон ванны в противоположную сторону, для чего приводы 4, 2 и б включаются на подъем, а приводы 1,3 и 5 - на спуск. Затеи ванна 14 возвращается в исходное гори зон тальное положение. После этого включаются приводы 1, 5 и 4 на подьем, а приводы 3, б и 2 -...

Номер патента: 533164

Опубликовано: 07.03.1982

Авторы: Гоганов, Комяк, Шульц, Элькинд

МПК: H01J 47/00

Метки: газоразрядный, детектор, излучения, ионизирующего, электролюминесцентный

...иметь размеры, большне по сравнению с,выходным окном. Для увеличения эффективиоспи оветосбора внутренняя поверхность корпуса и входного окна может быть покрыта свето- отражателем (например, окисью мапния), Вкутрь корпуса детектора в зону 5 поглощения ионизирующего излучения помещена электронно-отклоняющая система 6, выполненнаянапример, в виде ислеобразучощего тонкого металлического цилиндра. Отклоняющая система может быть выполнена также в виде кольцевого магнита, расположенного снаружи ксрпуса детектс. ра, Г 1 лоский электрод 7 совместно с входным окном 2 (электродом) и электронно. отклоняющей системой 6 образуют электронно-фокусирующую систему детектора. Электрод 7 выполнен из материала с больжим коэффициентом,прапускания электронов...

Номер патента: 905545

Опубликовано: 15.02.1982

Авторы: Буринский, Шульц

МПК: F16H 1/08

Метки: зубчатая, передача

...между окружностью выступов зубьев колеса ивпадин зубьев шестерни, к, кЗ - заполюсная и дополюсная теоретическиеточки контакта, и - полюс зацепления,35ссср - угол зацепления, й-и. - проекция линии зацейления на торцовоесечение. На фиг, 2 показана площадка контакта в зубчатой передаче, где заштрихована дополнительная площадкаконтакта, которая образуется засчет использования в качестве активного вогнутого профиля переходнойповерхности ножки зубьев шестерни,приработанного совместно с участкомныпуклоного профиля на головке зубьев колеса,После совместной приработки зубьев колес в рабочем корпусе под рабочей нагрузкой передача работаетследующим образом.При вращении ведущей шестернии ведомого колеса 2 приработанныйучасток выпуклоного...

Номер патента: 892210

Опубликовано: 23.12.1981

Авторы: Брейдо, Светлов, Шульц

МПК: G01C 1/06

Метки: декодирования, кодовый, лимб, лимбу, отсчетов, теодолита

...сборки и юстировки прибора.В макете предлагаемого устройства выбраны К = М = 20, величина скани 400 8руемого окна в " = 1 , количествоК йтактов тактовой шкалы= 1000,масштабные коэффициенты Х 1 = Х 2 =1000- 50. Таким обК И 20разом, дискретность тактового отсчета для диапазонной и подцнапазонной дорожек одинакова и составляет пятьдесят тактов точного отсчета.Сканирующая щель должна быть выполнена так, чтобы обеспечить при считывании электрических сигналов с дорожек 2 и 3 сдвиг на 1/2 дискретности поддиапазонного отсчета, а при считывании сигналов с дорожек 3 и 4 (или с 2 и 4, если на лимбе осуществлен сдвиг между штрихами дорожки 2 и 4) на 1/2 дискретности диапазонного отсчета.Для одинаковой дискретности отсчета для...

Номер патента: 890022

Опубликовано: 15.12.1981

Авторы: Гоман, Кривошеев, Михеев, Шульц

МПК: F23D 13/00

Метки: v-образная, радиационная, труба

...охлаждение торцовой части вставки и исключается опасность ее чрезмерного перегрева и прогара.На фиг, 1 показана радиационная О-образнаятруба, обший вид; на фиг. 2 - узелнафиг,1,Труба содержит кожух 1, в подводящей вет.ви которого размешено горелочное устройство2, а в отводящей - перфорированная вставка 3,соединенная посредством пережима 4 с реку.ператором 5. Ветви трубы связаны патрубком 6.В глухом конце перфорированной вставки, заканчиваюшейся торцовой заглушкой 7, установ.лена кольцевая перегородка 8, связанная с патрубком 9, который имеет отверстия 10 и образует со стенкой перфорированной вставкикольцевую полость 11,Труба функционирует следующим образом.Часть необходимого воздуха, подогретого врекуператоре 5, направляется через...

Номер патента: 877306

Опубликовано: 30.10.1981

Авторы: Быстров, Гончаров, Моторин, Харченко, Шульц

МПК: F28D 15/04

Метки: регулируемая, тепловая, труба

...работы трубы на стационарном режиме, так как часть пара, проникающая через зазор; попадает в холодную часть зоны конденсации и может вымораживаться в ней. В последнем случае при длительной работе тепловой трубы на стационарном режия О П И С Д Н И Е 877 З 06ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ877306 йСЩИ/ Зобо Составитель Ж. Можеева Техред А. БойкасТираж 709ИИПИ Государственного комитетапо делам иэобретений и откры35, Москва, Ж - 35, Раушская наППП Патент, г. Ужгород, ул. еваКорректор М. КоПодписноеСССРийд. 4/5Проектная, 4 Редактор И.МихЗа к а э 9595/62ВН30филиал 39 с внутренним каналом трубопровода О для индивидуального наддува секции, и пережимных жгутов 11, е также газовую систему 12, наддува.Регулируемая тепловая труба работает...

Номер патента: 874275

Опубликовано: 23.10.1981

Автор: Шульц

МПК: B23C 3/12

Метки: боковых, зачистки, кромок, полос, станок

...е ползушкой 21 и гидроусилителем 22, обеспечивающим воздействие на привод 5 перемещения фрезерной бабки 2. На полэушке 21 установлен кулачок 23 и рычаг 24, последний - с возможностью взаимодействия с микропереключателем 25 и электромагнитом 26. Опора 20 установлена с возможностью перемещения посредством винта 27 и регулировочной гайки 28. На корпусе фрезерной бабки установлен с возможностью взаимодействия с микропереключателем 29 упор 30 для ограничения хода фрезерной бабки 2. Обрабатываемая полоса 9 установлена с возможностью взаимодействия с планками 31 станины 1.Станок работает следующим образом,При движении полосы 9 рычаг 8 копировального устройства 6, копируя неровности кромки полосы, поворачивается вокруг опоры 20, перемещает...

Номер патента: 870805

Опубликовано: 07.10.1981

Авторы: Буринский, Шульц

МПК: F16H 55/08

Метки: зубчатая, передача

...точки контакта, заполюсная К и дополюсная К, которые находятся на окружностях граничныхточек и на линии зацепления п-п,проходящей через полюс зацепления П.20 Точка А является точкой контакта между головкой выпуклого эвольвентногопрофиля зубьев колеса 1 и ножкойвогнутого профиля (переходной кривой) зубьев колеса 2 в эаполюсной 25 зоне. Точка Б является точкой контакта между ножкой выпуклого эвольвентного профиля точнее переходной кривой) зубьев колеса 1 и головкой вогнутого профиля зубьев колеса 2 в 30 дополюсной зоне.870805 Формула изобретения ИИПИ Заказ 8386/3раж 1009 Подписное До приработки радиусы кривизны выпуклых профилей в расчетных теоретических точках контакта Ки Кд, расположенных в торцовых сечениях, выполняют больше...

Номер патента: 867669

Опубликовано: 30.09.1981

Авторы: Босов, Смирнов, Шульц

МПК: B30B 15/14

Метки: величины, ползуна, пресса, хода

...мотылевой шейке 1 эксцентрикового вала 2 смонтирована эксцентриковая втулка 3, зафиксированная от поворота шпонкой 4, соединенной стержнями 5 с кривошипным пальцем 6, накотором выполнен зубчатый венец 7,который взаимодействует с неполнозубым ванцом 8, валика 9, ыа котором выполнен также неполнозубый венец 10, взаимодействующий с шестер-,ней 11, закрепленной на. эксцентриковой втулке 3, Для вращения валика 9его конец выполнен в виде призматического хвостовика 12.Регулировка хода производится сле . дующим образом.На хвостовике 12 валика 9 одевается ключ и валик поворачивается нао360 . Находящийся в зацеплении с нимнеполнозубый венец 8 поворачиваеткривошипный палец 6 на 180 О и выходит из зацепления с зубчатым венцом 7. При повороте...

Номер патента: 866343

Опубликовано: 23.09.1981

Авторы: Боровиков, Кирьянов, Кузяева, Лебедев, Шульц

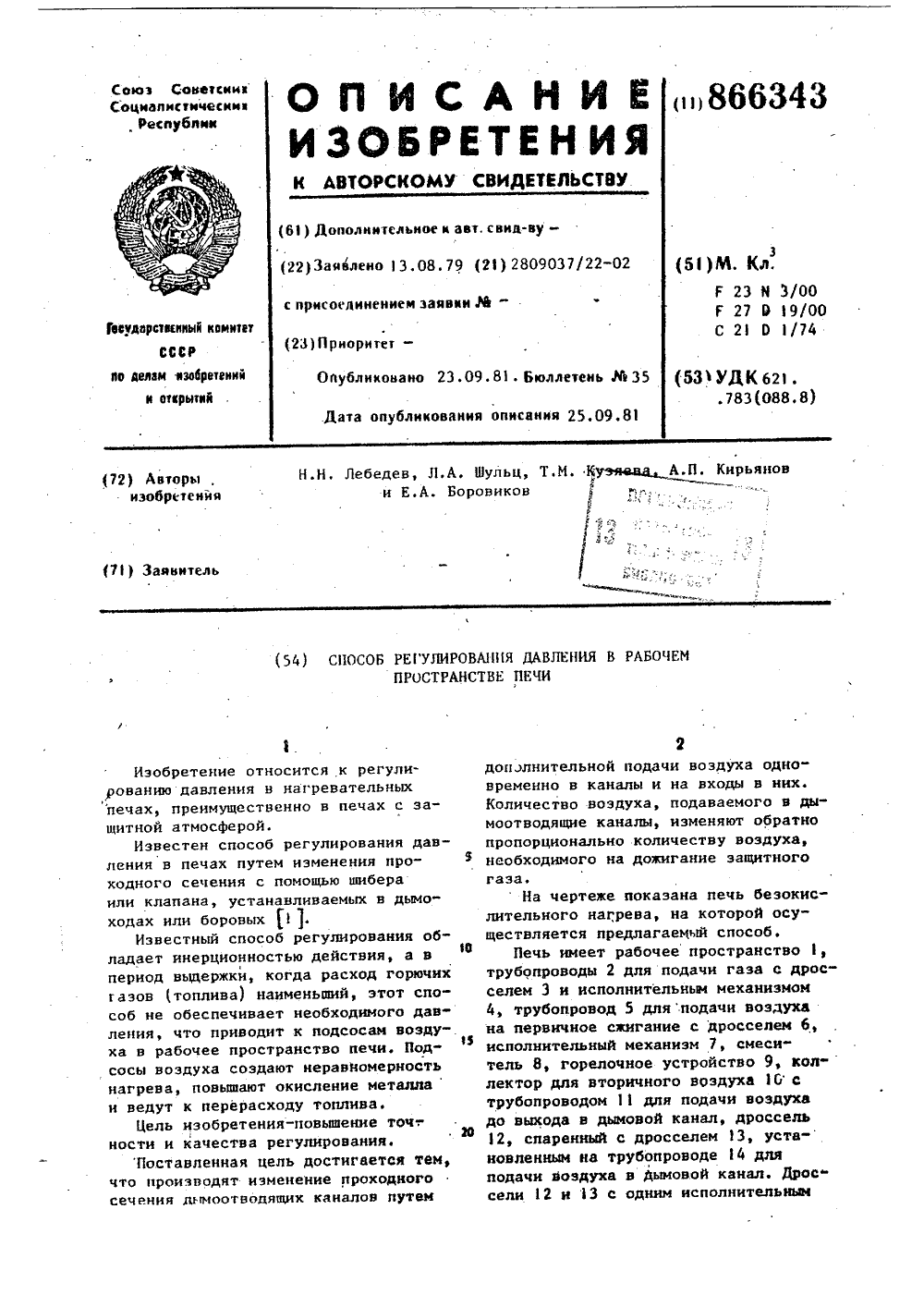

МПК: F23N 3/00

Метки: давления, печи, пространстве, рабочем

...и сопла .17 для подачи струй воздуха в дымоотводящий канал 18.По сигналу от термопары через регулятор в электросхеме исполнительный механизм 4 открывает полностью дроссель 3 (момент подъема температуры) на трубопроводах 2, исполнитель ный механизм 7 открывает дроссель 6 на трубопроводе 5 для подачи воздуха в количестве, обеспечивающим коэффициент расхода воздуха 0,48-0,53. Смешение газа и воздуха происходит в смесителе 8, откуда смесь поступает в горелочное устройство 9. Исполнительные механизмы 7 и 4 регулируют понижение дросселей 6 и 3, обеспечивая необходимый расход топлива и воздуха на оборудование защитной смеси, С помощью дросселя 12 (черсэ регулятор соотношения в электрической схеме) регулируют расход вторичного воздуха...

Номер патента: 865936

Опубликовано: 23.09.1981

Авторы: Ведерников, Гордейчук, Доброхотов, Кузяева, Лебедев, Литвинов, Шавкун, Шульц

МПК: C21D 1/74

Метки: атмосферы, безокислительной

...делает процесс приготовления смеси взрывоопасным.Цель изобретения - повышение качества защитной атмосферы.Цель достигается тем, что производят смешивание топлива с воздухом с коэффициентом его расхода 0,15- 0,3, а затем полученную смесь турбулиэируют кислородом до получения коэффициента расхода воздуха 0,5.865936 Формула изобретения ВНИИПИ Заказ 7993/40 Тираж 621 Подписное Филиал ППП "Патент", г.ужгород, ул.Проектная,4 На чертеже представлена схема реализации способа.На печи 1 в зоне регулированиягорелки устанавливается турбулентный смеситель 2, имеющий подвод газа3 и воздуха 4,а на выходе - охлаждаемую фурму 8,Вкоторой установлены сопла 6 для ввода. кислорода в смесь газами воздуха. Кислород подводится отколлектора 7 по трубам...

Номер патента: 859768

Опубликовано: 30.08.1981

Авторы: Богоявленский, Варфоломеев, Гайстер, Иванов, Степанов, Хайхян, Шульц

МПК: F23N 5/08

Метки: горения, процессом

...к автоматизации процессов горения в тепловых установках.Известны способы контроля и управления процессом горения путем измерения величины электрического сопротивления с помощью датчика на основе двуокиси титана, установленного в потоке продуктов сгорания, отходящих из топки 11.Однако известные способы недостаточно точны.Цель изобретения - повышение точнос 10 ти контроля.Поставленная цель достигается тем, что поток продуктов сгорания формируют путем отбора их части после топки, нагрева этой части до 300 - 1000 С с последующим смешением после проведенного измерения 1 со всеми отходящими из топки продуктами сгорания. ломеев, Ю. С. Гайстер,859768 Формула изобретения Составитель К. Роганов Редактор Е. Лушникова Техред А. Бойкас...

Номер патента: 855360

Опубликовано: 15.08.1981

Авторы: Ващенко, Скудин, Фисенко, Шульц

МПК: F27B 9/04

Метки: безокислительного, металла, нагрева, печь, проходная

...поддерживаются петлеобразными водоохлаждаемыми теплоизолированными подвесками, пропущенными через свод с шагом 1,6 - -1,8 м. Шаг о длине печи получен из условий формирования устойчивой равномерно распределенной защитной атмосферы над металлом. Увеличение предела приводит к преждевременному размыванию защитного слоя, уменьшение расстояния между поперечными трубами - экономически нецелесообразно.Трубчатые элементы состоят из двух концентрически расположенных труб. Во внутренней трубе протекает вода. К внешней поверхности приварены три продольных ребра под углом 120. В пространстве между трубами проходит смесь природного газа с воздухом, взятая при коэффициенте расхода воздуха 0,4 - 0,5. Смесь выходит в рабочее пространство через...

Номер патента: 852375

Опубликовано: 07.08.1981

Автор: Шульц

МПК: B05B 13/04

Метки: напыления, покрытий

...на магнитной головке 5 и связанного с приводом 6 (например, электроприводом) его вращения и с металлизатором 3 и металлических планок 7 длиной,соответствующей ширине изделия, выполненных с одного конца суженными (например, с вырезами). Металлические планки 7 вертикально размещены на основании 8 с зазором друг к другу и установлены с возможностью контакта с пальцем 4. Основание 8 закреплено на вертикальной опоре 1 посредством кронштейна 9. Палец 4, магнитная головка 5 и привод 6 также установлены на шарнире 2.Устройство снабжено пружиной 10, связанной одним концом с металлизатором 3, а другим - с вертикальной опорой 1,Устройство работает следующим образом.Для осуществления металл изации поверхности изделия 11 включают...

Номер патента: 846226

Опубликовано: 15.07.1981

Авторы: Галкин, Шульц

МПК: B23Q 1/28

Метки: зажима, подвижногоузла

...Поршень 16 гидроцилиндра 15 имеет воэможность контакта с головкой тяги 11. Гибкие связи 3 эажимных тяг предварительно на ЗО ряжены гайками 6 через проушины4 и 5 и сухари 8. Величина предварительного напряжения выбирается так, чтобы в отжатом положении обеспечить нераскрытые стыки между корпусом подвижного узла 1 и корпусом 2 неподвижного узла, а также возможность перемещения подвижного узла 1.Устройство работает следующим образом.При отжиме подают давление в гидроцилиндр 15. Поршень 16 перемещается влево и через тягу 11 сжимает пружины 12 и перемещает серьгу 9, освобождая гибкую связь 3 левой зажимной тяги. Одновременно освобождается гибкая связь 3 вправой зажимной тяге за счет давления в гидроцилиндре 15, воздействующем на серьгу 10,...

Номер патента: 840349

Опубликовано: 23.06.1981

Авторы: Абкин, Леоненко, Шульц

МПК: E21C 35/22

Метки: исполнительный, орган, проходческоймашины

...с максимальным расходом ороситель 840349ной жидкости, 111 - промежуточные положения оросительного органа и расхода оросительной жидкости; на фиг. 3 - разрез А - А на фиг. 1.На корпусе 1 проходческой машины установлена поворотная стрела 2 при помощи поворотной цапфы 3 и домкратов 4 подъема стрелы. В теле цапфы выполнен сквозной изогнутый канал 5, имеющий диаметрально расположенные выходные отверстия 6 и 7 и нижнюю часть 8.К одному из отверстий подведен трубопровод к оросителям 9, установленным на режущей коронке 10.По оси цапфы 3 установлена пробка 11, выполненная в виде усеченного конуса и удерживаемая от выпадания планкой 12.В рабочей части пробки выполнен сквозной поперечный паз 13, выполненный так, что по высоте он совпадает с нижней...

Номер патента: 840159

Опубликовано: 23.06.1981

Авторы: Богоявленский, Ващенко, Ведерников, Воителев, Гордейчик, Доброхотов, Кабанцев, Лебедев, Литвинов, Орел, Шавкун, Шульц

МПК: C21D 9/00

Метки: безокислительного, металла, нагрева, печь

...дополнительные горелки1 О, работающие при 0;5В ( 1,2, исопла 11 для подачи вторичного возду 50ха,Слябы в камере окислительного нагрва продвигаются по нескольким металлическим фасонным брусьям 12. закрепленвым на широких (400-600 мм). перекрытиях 13 арочного типа из огнеупорногокирпича или блоков.Под камерой окислительного нагревара:иопожен шлаковик 14 сгорелками 15 окислительцого нагрева и леткой 16 для удаления жилкой окалины в шлакс вую чашу 17.Дымовой канал 18 с волоохлажлаемым клапаном 19 соединяет летку 1 нлаковика и лымопровод печи.Вся печь заключена в листовой металлический кожух 20, цависаюп 1 ий цал боковыми стенами и торцами печи, Таким образом, пространство под кожухом через проемы 21, сообщается с атмосферой леха, Газы через...

Номер патента: 831419

Опубликовано: 23.05.1981

Авторы: Соловьев, Феофанов, Шульц

МПК: B23C 1/02

Метки: планетарный, станок, фрезерный

...паз и щуп на копировальный прибор 18. При этом щуп копировального прибора 19 проскальзывает вдоль второго Т-образного паза кольцевого диска 17 на величину рассогласования копиро" вального прибора 18. По команде копировального прибора 18 происходит 65 вертикальных направляющих поперечину 5, связанную с,гидроцилиндром 6,закрепленным на стойке 4. Поперечина 5 является исполнительным органом станка, В направляющих поперечины 5 размещена фрезерная головка 7с фреэой 8. Обрабатываемое изделие 9 5закреплено на опорной стойке 10.На боковой стенке станины 1 закреплено копирное устройство 11, содержащее размещенный в корпусе 12на подшипниках качения вал 13, На 1 Спереднем конце вала 13 закрепленапланшайба 14, в направляющих которой смонтирован...

Номер патента: 830092

Опубликовано: 15.05.1981

Авторы: Ващенко, Войтелев, Довгий, Орел, Шульц

МПК: F27B 3/08

Метки: дробленой, метал-лической, нагрева, печь, стружки, шахтная

...к увеличению окислительного потенциала атмосферы печи. Режим работы нижних горелок определяется условием необезуглероживающего нагрева, согласно которому коэффициент расхода воздуха п не должен быть ниже 0,3, В противном случае еще более снижается температура атмосферы рабочего пространства печи. Увеличение коэффициента р.схода воздуха больше 0,35 приводит к увеличению обезуглероживання нагреваемой металлической дробленой стружки.Верхние горелки установлены на высоте 0,6 - 0,65 Н, где Н - высота печи. Устанавливать горелки ниже 0,6 Н нецелесообразно, так как это приводит к неравномерности прогрева кладки шихты и металлической дробленой стружки. По этой же причине эти горелки нецелесообразно устанавливать и выше 0,65 Н. Нижние...

Номер патента: 818660

Опубликовано: 07.04.1981

Автор: Шульц

МПК: B05B 7/24

Метки: питатель, порошковый

...Трубка 3 соединена с плазмотроном 11.Устройство работает следующим образом.При включении электродвигателя 10 порошок из бункера 1 через дозирующее устройство 2 поступает в трубку 3. Одновременно приводится во вращение ось 5, при этом смонтированный на оси 5 шатун 4, совершая возвратно-поступательное движение, сообщает колебания соответствующей амплитуды трубке 3, стенки которой, со818660 Составитель Л. Янковская Заказ 647/16 1 Лзд 11 ПО Поиск Го по делам 13035, МоскваТипография, пр. Сапунова,вершая колебания, препятствуют процессу налипания порошка и обеспечивают равномерную его подачу в плазмотрон 11. Лм 1- литуда колебаний трубки 3 в зависимости от конструктивных размеров, материала и 5 размера частиц порошка может...

Номер патента: 807404

Опубликовано: 23.02.1981

Авторы: Жуков, Зотов, Фоминых, Шульц

МПК: H01H 85/02

Метки: вставка, многопроволочная, плавкая

...оконцевателями, рассеченными продольнымипазами, в цилиндрических оконцевателях выполнены поперечные отверстия под соединительные винты и размещены реэьбовые наконечники.На чертеже схематически изображена предлагаемая многопроволочнаяплавкая вставка.Многопроволочная плавкая встав ка состоит из крепежных площадок(державок) 1, многопроволочного тела 2 и высокоомной державки 3, Высокоомные площадки 1 вставлены внутрьглухих пазов 4 цилиндрических окон цевателей 5. Соединение осуществленовинтами 6, ввинченными в нижниеполовины оконцевателей, снабженныерезьбой. Для крепления к электродампредохранителя служат наконечники 7.25 Необходимое контактирование обес-печивается эа счет использованияупругих свойств половин оконцевателей....

Номер патента: 804897

Опубликовано: 15.02.1981

Авторы: Рагушина, Стильве, Шульц

МПК: F16C 11/00

Метки: карданноготипа, универсальный, шарнир

...плохих условий 20 смазки во время работы, что приводит к износу пластины и вкладышей. Кроме того, во время работы пластина может совершать продольные колебания, что также повышает ее износ.Цель изобретения - повышение срока,службы шарнира.Поставленная цель достигается тем, что универсальный шарнир карданного типа, состоящий из пластины, оба,: ЗОконических штифтов 4. Соединение обоих корпусов 1 выполнено посредством пластины 5, имеющий на концах уширенные округлые поверхности. Эти поверхности взаимодействуют с внутренней поверхностью втулок 2 и допускают смещение соединяемых валов в плоскости пластины. Пластина 5 расположена в полуцилиндрических фасонных вкладьыах б. Бурт 7 вкладышей 6 выходит в соответствующие выточки, выполненные в...
