Способ контроля и управления процессом горения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 859768
Авторы: Богоявленский, Варфоломеев, Гайстер, Иванов, Степанов, Хайхян, Шульц
Текст

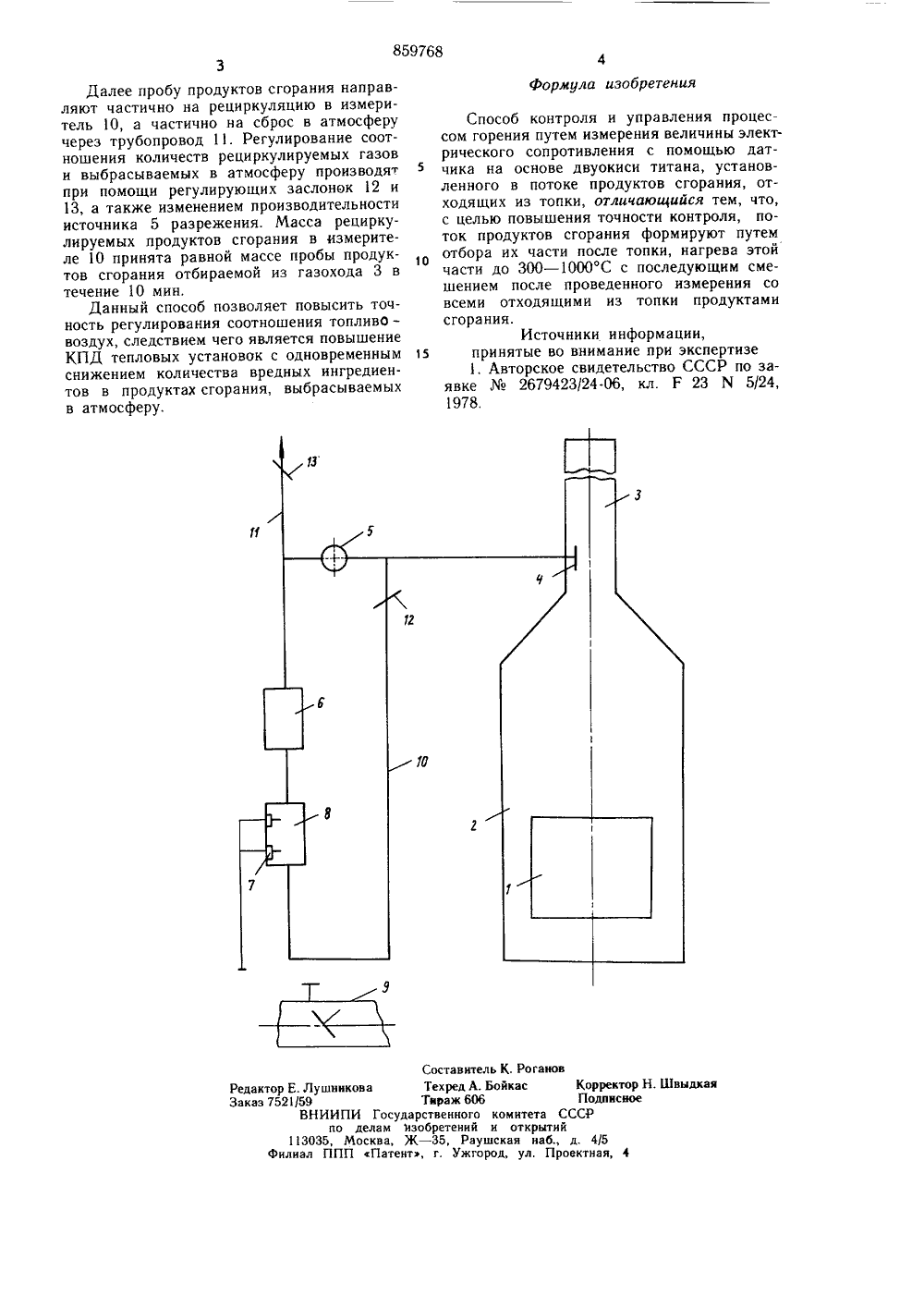

Союз Советскнх Соцналнстнчесанх Реслублн ОРСКОМ ИДЕТЕЛЬСТВУ 61) Дополнительное т. свид-ву -1) 2854389/24-0ень 305.09.81 бликовано 30,08.81. Бюл и открыт ата опубликован писаниЮ. М. Вар епанов, Р. БогоявленскийИванов, В. В. роектный институт Мосгазпроект 71) Заявитель 54) СПОСОБ КОНТРОЛЯ И УПРАВЛЕНИЯ ПРОЦЕССОМ ГОРЕНИЯ2 9, измеритель 10, трущие заслонки 12 и 13. т следующим обраисполнительный органбопровод 11, регулируюУстройство работаезом.Продукты сгорания направляют в газоход 3, расположенный на выходе теплового агрегата 2. Температура отходящих газов в газоходе 200 С. Пробу продуктов сгорания отбирают через трубку 4 посредством разрежения и направляют в нагреватель 6, например калорифер, и нагревают до 300 С, Эта температура является нижним граничным пределом работы датчиков 7, выполненных из двуокиси титана. После нагревания проба продуктов сгорания поступает в термостат 8, где температура поддерживается равной 300 С.Термостат 8 представляет собой тепло- изолированную камеру с помещенными в ней датчиками 7, выполненными из двуокиси титана.Измеренное с помощью известных способов электрическое сопротивление датчиков 7 преобразуется в сигнал, поступающий на исполнительный орган 9, например дроссельную заслонку, регулирующий количество поступающего газа или воздуха. ниНа чертеже предс ства, реализующегоУстройство содер агрегата 2, газоход с источником разреж датчик 7 из двуокис тавлена схема устроданный способ.жит топку 1 теплово 3, отборную трубку ения 5, нагревательи титана, термостат Изобретение относится к теплоэнергетике и в частности к автоматизации процессов горения в тепловых установках.Известны способы контроля и управления процессом горения путем измерения величины электрического сопротивления с помощью датчика на основе двуокиси титана, установленного в потоке продуктов сгорания, отходящих из топки 11.Однако известные способы недостаточно точны.Цель изобретения - повышение точнос 10 ти контроля.Поставленная цель достигается тем, что поток продуктов сгорания формируют путем отбора их части после топки, нагрева этой части до 300 - 1000 С с последующим смешением после проведенного измерения 1 со всеми отходящими из топки продуктами сгорания. ломеев, Ю. С. Гайстер,859768 Формула изобретения Составитель К. Роганов Редактор Е. Лушникова Техред А. Бойкас Корректор Н. Швыдкая Заказ 7521/59 Тираж 606 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Далее пробу продуктов сгорания направляют частично на рециркуляцию в измеритель 10, а частично на сброс в атмосферу через трубопровод 11. Регулирование соотношения количеств рециркулируемых газов и выбрасываемых в атмосферу производят при помощи регулирующих заслонок 12 и 13, а также изменением производительности источника 5 разрежения, Масса рециркулируемых продуктов сгорания в измерителе 10 принята равной массе пробы продуктов сгорания отбираемой из газохода 3 в течение 10 мин.Данный способ позволяет повысить точность регулирования соотношения топливО - воздух, следствием чего является повышение КПД тепловых установок с одновременным снижением количества вредных ингредиентов в продуктах сгорания, выбрасываемых в атмосферу. Способ контроля и управления процессом горения путем измерения величины электрического сопротивления с помощью датчика на основе двуокиси титана, установленного в потоке продуктов сгорания, отходящих из топки, отличающийся тем, что,с целью повышения точности контроля, поток продуктов сгорания формируют путемотбора их части после топки, нагрева этойчасти до 300 - 1000 С с последующим смешением после проведенного измерения совсеми отходящими из топки продуктамисгорания.Источники информации,15 принятые во внимание при экспертизе1. Авторское свидетельство СССР по заявке Мо 2679423/24-06, кл. Г 23 М 5/24,1978,
СмотретьЗаявка
2854389, 18.12.1979
ПРОЕКТНЫЙ ИНСТИТУТ "МОСГАЗПРОЕКТ"
БОГОЯВЛЕНСКИЙ МИХАИЛ СЕРГЕЕВИЧ, ВАРФОЛОМЕЕВ ЮРИЙ МАКСИМОВИЧ, ГАЙСТЕР ЮРИЙ САМУИЛОВИЧ, ИВАНОВ ВЛАДИМИР ПЕТРОВИЧ, СТЕПАНОВ ВЛАДИМИР ВАСИЛЬЕВИЧ, ХАЙХЯН РОБЕРТ АНДРОНИКОВИЧ, ШУЛЬЦ ЛЕОНИД АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: F23N 5/08
Опубликовано: 30.08.1981
Код ссылки
<a href="https://patents.su/2-859768-sposob-kontrolya-i-upravleniya-processom-goreniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ контроля и управления процессом горения</a>
