Шмаков

Номер патента: 869576

Опубликовано: 07.10.1981

Авторы: Галанов, Козлов, Корниенко, Русских, Шмаков

МПК: A01B 13/14

Метки: орудие, почвообрабатывающее

...из внутренней обоймы 6, закрепленной на хвостовике вала 2, и наружной обоймы 7, снабженной пазами 8 для крепления фрикционных элементов (дисков) и кулачками 9, расположенными на ее торцовой поверхности. Наружная обойма 7 соединена с обечайкой фрезерного барабана посредством последовательно размещенных на валу 2 кулачковых дисков 1 О, между которыми установлены амортизаторы1, выполненные, например, в виде резиновых подушек. На наружной поверхности каждой обечайки фрезерных барабанов 3 и 4 закреплены рабочие органы Г-образные ножи 12 и шнеки 13.869576 Фи1 Фиг.гСоставитель О. СироженкоТехред А. Бойкас Корректор Л. БокшаиТираж 703 Подписное Редактор Т. КолодцевЗаказ 8681/1 ета ССрытий ВНИИПИпо дел 13035, Мос лнал ППП венного комн ретений и...

Номер патента: 867705

Опубликовано: 30.09.1981

Автор: Шмаков

МПК: B60J 5/06

Метки: дверь, кузова, сдвижная, средства, транспортного

...3 и 4, закрепленных шарнирнопри помощи осей 5 и 6 на кузове 2автомобиля и осей 7 и 8 на двернойпанели 1. Рычаг 9 шарнирно связанс осью 10 с кузовом 2, а осью 11с дверной панелью. Точки крепления, звеньев 3 и 4 четырехэвенника, атакже рычага 9 на дверной панели 1в плане образуют треугольник "а", ана кузове автомобиля - треугольник"б". Длина звеньев 3 и 4 четырехзвенника выполнена равной половине шириныдверной панели 1. Рычаг 9 выполненс криволинейным участком "в" на своемконце, жестко связанным с кузовом дляогибания последнего при открываниидвери (фиг.4). Кроме того, все точкикрепления звеньев 3 и 4 четырехзвенника и рычага 9 на кузове и двернойпанели в плане не выходят за габариты последней,В закрытом положении дверь удерживается в...

Номер патента: 867410

Опубликовано: 30.09.1981

Авторы: Коротков, Шмаков

МПК: B01J 19/08

Метки: диэлектрических, жидкости, электропроводной

...ород.ки 3, установлецць" е ца днище 2 и чсллцнекорпус 1 на отсеки, ультразвуковь 1 с излучатели4 закрепленные в вертикальных перегородках3, электромагнитные излучатели 5, помещенньгеФ отсеки, и акустические линзь 1 6, расположеняые между электромагнитными 5 и ультразвуковыми 4 излучателями и выполненные в вцдсбарабанов 7 с эластичцымц мембрацами 8. Д.тлинтенсификации процесса обработки устройствоснабжено размещенными в отсеках между акус.;ическими линзами 6 и ультразвуковыми излучателями 4 погружцыми магцитоиндукциоццыминасосами 9, ускоряющими соцлзми 10, закрепленными ца насосах 9. и гщродинам 1 чсскими резоцаторами 11, соединенными с эласт 1 гчцьтмимембранами 8 и расположе цыми соосцо ускоряющим соплам О,Устройство работает следующим...

Номер патента: 861057

Опубликовано: 07.09.1981

Авторы: Арбатский, Шмаков

МПК: B25B 27/02

Метки: механический, съемник

...траверсой 1 и упорным винтом 3 установлена промежуточная втулка 4 с наружной и внутренней резьбами, причем шаг наружной резьбы меньше шага внутренней резьбы. Промежуточная втулка 30 4 снабжена фланцем 5 со сквозными от 861057верстиями 6. На конце упорного винта 3,имеющем квадратное сечение, установленс возможностью осевого перемещения приводной элемент, выполненный в виде обращенного своей полостью к траверсе стакана 7 с расположенными на торцовой поверхности его штифтамй 8. В траверсе параллельно оси резьбового отверстия выполнено гладкое отверстие 9, в котором установлен подпружиненный фиксатор 10, входящий в одно из отверстий. 6,Съемник работает следующим образом.Захваты 2 заводят за снимаемую деталь11 и вращают упорный винт 3 через...

Номер патента: 859785

Опубликовано: 30.08.1981

Авторы: Гончаров, Гришин, Гуревич, Дудко, Максимов, Мельников, Некрасов, Нероденко, Оболонский, Осадчий, Рейзлин, Решетько, Шмаков

МПК: F25B 45/00, F28D 15/04

Метки: заполнения, рабочим, телом, тепловой, трубы

...и проводят термовакуумное обезгаживание. При достижении газовой нагрузки, натекания в камере 10 л тор/с контейнер при859785 Формула изобретения Составитель Т. Юдина Редактор Е. Лушникова Техред А. Бойкас Корректор Г. Решетник Заказ 7426/60 Тираж 706 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4соединяют к одному из торцев трубы, например приваривают. Контейнер заполняют геттером до присоединения к трубе, выполненным из крупногранулированной губки и теплоносителем - щелочным металлом из дозирующего устройства. Контейнер запол няется через запроавочное отверстие. После заполнения контейнера заправочное...

Номер патента: 859775

Опубликовано: 30.08.1981

Авторы: Глухов, Гончаров, Оболонский, Осадчий, Шмаков

МПК: F25B 45/00

Метки: заправки, тепловой, теплоносителем, трубы

...пара в полость трубы с последующей конденсацией 11.Недостатком этого способа является сравнительно низкая термодинамическая эффективность заправленных этим способом теп О ловых труб при плоком смачивании фитиля и корпуса теплоносителем. камере 3, затем к корпусу 1 подсоединяют контейнер 4 с твердым теплоносителем 5 и нагревают с помощью электронагревателя 6 корпус 1 и теплоноситель 5 до температуры плавления последнего, после чего включают электронно-лучевую пушку 7 и пучком электронов 8 испаряют теплоноситель 5 и ионизируют его пар, одновременно охлаждая корпус 1 с помощью холодильника 9 и обеспечивая конденсацию пара на фитиле 2 и корпусе 1. Ионизация пара улучшает смачиваемость теплоносителем фитиля 2 и корпуса 1 в процессе...

Номер патента: 858947

Опубликовано: 30.08.1981

Авторы: Коротков, Шмаков

МПК: B06B 1/18

Метки: акустический, излучатель

...Заказ 7408/1 илиал ППП Патент Тираж 527Ужгород одписное роектнан,жидкой фазы теплоносителя, соединенную с зоной испарения тепловой трубы.На чертеже изображен предлагаемый акустический излучательАкустический излучатель содержит аэрогидродинамический генератор 1, расположенный между зоной испарения 2 и конденсации 3 тепловой трубы 4, и источник 5 аэрогидродинамической струи 6 в виде зоны 2 испарения тепловой трубы 4. Для обеспечения малоинерционного регулирования интенсивности акустического излучения в широких пределах предлагаемый акустический излучатель снабжен установленными между зоной 2 испарения тепловой трубы 4 и аэрогидродинамическим генератором 1 ионизатором 7, например электростатическим, и расширительной камерой 8,...

Номер патента: 853213

Опубликовано: 07.08.1981

Автор: Шмаков

МПК: F15B 15/08

Метки: гидроцилиндр, силовой

...7 цилиндра 1 и перемещает поршень 4 со штоком 5 до упора в зажимаемую деталь (на чертеже не показана). С приходом штока 5 на упор давление в поршневой полости 7 цилиндра 1 возрастает. Под действием возросшего давления открывается впускной клапан 20, рабочая жидкость через канал 19 поступает в поршневую полость 18 мультипликатора и перемещает поршень 9 с плунжером 10 вниз. Срабатывание в этот момент выпускного клапана 22 исключено, поскольку он подпирается рабочей жидкостью также и с обратной стороны через канал 21, В начальный период движения плунжера 10, пока полностью не перекрыто отверстие 17, рабочая жидкость, вытесняемая плунжером 10, перегоняется через это отверстие и клапан 20 по каналу 19 в поршневую полость 18 мультипликатора....

Номер патента: 852394

Опубликовано: 07.08.1981

Авторы: Гончаров, Коновалов, Косарев, Остапенко, Парамошин, Руднев, Тодуров, Харченко, Шмаков

МПК: B21B 27/10

Метки: валков, охлаждения, прокат-ных

...Устройство состоит напорного бака с параллельными оси валка шелевыми отверстиями и шибера с продольными отверстиями криволинейного профиля. Расход .воды по длине валка регулируют перемещением шибера в вертикальной плоскости 3Основными недостатками такого устройства является повышенный расход воды, обусловленный применением щелевых отверстий, и наличие подвижного элемента в системе, что снижает его эксплуатационную падежность.Также известно устройство для охлаждения валков, содержащее коллектор и форсункц с механизмом, регулирующим расход охладителя. Регулирующий, механизм установлен между каждой форсункой и коллектором. Это позволяет управлять тепловым профилем валков, перераопреде ляя суммарный расход охладителя междуфорсунками...

Номер патента: 851083

Опубликовано: 30.07.1981

Авторы: Коротков, Шмаков

МПК: F28D 15/04, F28D 15/06

Метки: теплообменное

...вкладыша размеще тек аемая разноофиля,На чертеже изображено предлагаемое теплообменное устройство, разреТеплообмеиное устройство содержит корпус 1 с вкладьхаем 2, имеющимосевой канал 3 с соплом 4 в среднейчасти, причем канал 3 после сопла4 разветвлен на два участка 5 и би в зоне разветвления подключен ксоплам 7 управляющих трубок 8, размещенным на выходе из их паровыхканалов, причем сопла 7 управляющихтрубок 8 снабжены мембранами 9, а5 между ними в осевом канале 3 вкладыша 2 размещена обтекаемая вставка 10 каплеобразной формы,Появление малого теплового потока в одной из управляющих тепловыхО трубок 8 повышает давление в ее сопле 7, мембрана 9 прогибается, гидравлическое сопротивление канала,образованного мембраной 9 и обтекаемой...

Номер патента: 851029

Опубликовано: 30.07.1981

Авторы: Ельчанинов, Обухов, Степанова, Шаповалов, Шмаков

МПК: F25B 45/00

Метки: емкость, компенсационная, холодильнойсистемы

...1 с входным 2 и выходным 3 патрубками. Заборный конец 4 выходного патрубка 3 размещен в нижней части корпуса 1, вокруг которого ра положен Фильтр 5. На внутренней поверхности корпуса 1 под фильтром 5 укреплена кольцевая перегородка б. фйльтр 5 ограничен гофрированной перфорироанной обечайкой 7 и 8 и снабжен крышкой 9 с эластичным элементом 10 по периферии и подпружинен клапаном 11 в днище 12.Седлом клапана 11 служит кольцевая перегородка б, а сам он поджат пружиной 13.Внутренняя полость фильтра 5 заполнена адсорбентом 14, а наружная поверхность обечайки 8 выполнена тонким фильтром 15.Компенсационная емкость работает ледующим образом,Хладагент черех входной патрубок 2 поступает во внутреннюю полость корпуса 1, проходит через фильтр 5...

Номер патента: 851019

Опубликовано: 30.07.1981

Авторы: Коротков, Шмаков

МПК: F25B 9/02

Метки: вихревая, труба

...управляющие каналы усилителейснабжены термочувствительными элементами, например пневмотермосопротивлениями, а выходные каналы - спрямляющими аппаратами, например крестовинами,На фиг. 1 схематически изображена З 0предлагаемая вихревая труба, продольный вертикальный разрез; на фиг. 2то же, продольный горизонтальный разрез.Вихревая труба содержит улитку 1с тангенциальным сопловым вводом 2сжатого .газа, например, воздуха, диафрагму 3 с центральным отверстием 4и патрубком 5 холодного потока, камеру 6 энергетического разделения с 40патрубком 7 горячего потока. Для обеспечения малоинерционной регулировкихолодного и горячего потоков, дляподдержания максимальной термодинамической эФФективности в широком диа 45пазоне расходов холодного потока...

Номер патента: 848892

Опубликовано: 23.07.1981

Авторы: Левнер, Шифрин, Шмаков

МПК: F23L 15/04

Метки: воздухоподогреватель

...оснОвной секции рекуперативной,Цель изобретения - повышение компактности.Указанная цель достигается тем,что основная секция выполнена реге"неративной, имеющей меньшие габариты, чем рекуперативная, при равнойтеплопроиэводительности.На чертеже изображена сдухоподогревателя.Воздухоподогреватель содержитосновную секцию 1, выполненную регенеративной, и предвключенную по дымовым газам рекуперативную 2, подводящий воздухопровод 3 предвключенной секции 2, отводящий воэдухопроредвключенной секции 2, подвоздухопровод 5 основной 1 и ее отводящий воздухопроВод 6.Воздухоподогреватель работаетследующим образом.Часть холодного воздуха по подводящему воздухопроводу 3 подается о в предвключенную по дымовым газамсекцию 2. Нагревшись в ней эта...

Номер патента: 848618

Опубликовано: 23.07.1981

Авторы: Гайдуков, Лаптев, Мартьянов, Попов, Шмаков

МПК: E21B 19/086, E21B 3/00

Метки: буровой, станок

...имеет гнезда 27 подстопоры 22,Буровой станок в процессе эксплуатации может быть закреплен на специальном опорном устройстве и осна-,щен распорными домкратами, попарнозакрепленными на заднем конце рамыи переднем конце траверсы (не показаны).Буровой станок работает следующимобразом.Траверса 4 с направляюще-удерживающим механизмом 5 установлена вкрайнем переднем положении и череззадние отверстия 10 закреплена на раме б стопорами 11.Стопоры 22 опущены в нижнее положение и фиксаторами 23 через отверстия 24 и верхние отверстия 25зафиксированы на раме б. Подачей рабочей жидкости в поршневые полостигидродомкратов 7 обеспечивается перемещение вращателя 1 по направляющим 8 рамы б в крайнее заднее положение. В патрон 3 вращателя 1 со стороны,...

Номер патента: 848564

Опубликовано: 23.07.1981

Авторы: Баламутенко, Васильченко, Кузьминский, Кулишенко, Хныкин, Шмаков

МПК: E21B 10/44

Метки: бурения, скважин

...кольцами ны регулировочные прокладки. иг, 1 изображено устройствоажин, общий вид; на на фиг. 1; на фиг.3 в увеличенном масш10, пружину 11 и регулировочный винт 12. Между оправкой и торцами секций установлены уплотнения, выполненные в виде пары конусообразных колец 13 и 14 и закрепленных в .торцах смежных секций втулок 15 и 16 со сферическими наружными поверхностями, причем внутренние конусные поверхности колец сопряжены с указанными поверхностями втулок, а для обеспечения необходимого усилия прижатия контактирующих поверхностей между кольцами 13 и 14 размещены регулировочные прокладки 17.Устройство для бурения скважин работает следующим образом.При бурении скважин в однородном массиве на диаметрально расположенные резцы 7 спиральных...

Номер патента: 846492

Опубликовано: 15.07.1981

Авторы: Арбатский, Шмаков

МПК: B66C 1/68

Метки: траверса

...каждого крюка выполнены профилированные пазы 10 и 11. Серьга 4 снабжена двумя цапфами 12 и двумя толкателями 13, установленными на осях 14 и снабженными фиксаторами 15 Ьт поворота относительно оси 14,выполненными в виде плоских пружин.Траверса работает следующим образом.10Неуравновешенный груз 16 прикрепляют к захватным органам 2 траверсы. При этом серьга 4 под действием собственного веса и пружины 5 опущена в нижнее положение, а крюки 6 откинуты. В начале подъема траверсы с помощью грузоподъемного механизма серьга 4 поворачивается, точка подвески траверсы с грузом смещается влево, и вся .система оказывается уравновешенной. При опускании груза серьга 4 снова 20 занимает первоначальное положение, при этом толкатели 13, вначале скользя...

Номер патента: 844968

Опубликовано: 07.07.1981

Авторы: Коротков, Шмаков

МПК: F28D 15/04, F28D 15/06

Метки: теплообменное

...упругие нажимные элементы, например термобиметаллические.На чертеже изображено предлагаемое устройство в разрезе.Теплообменное устройство содержит корпус 1 с вкладышами 2, каждый из которых снабжен осевым каналом 3 и соплом 4, после которого канал разветвляется на два участка 5 и 6, причем каналы расположены симметрично относительно плоскости, перпендикулярной оси вкладышей, а сопла 4 вкладышей 2 направлены встречно и на выходе снабжены подвижной в поперечном направлении сопловой насадкой 7, между боковой поверхностью 8 которой и паровыми каналами 9 управляющих трубок 10 установлены упругие нажимные элементы 11, например термобиметаллические.При изменении тепловых потоков в паровых каналах 9 управляющих трубок 10 происходит деформация...

Номер патента: 840545

Опубликовано: 23.06.1981

Авторы: Постников, Соловьев, Сотников, Федосов, Шмаков, Яковлев

МПК: F16J 15/16

Метки: уплотнительное

...2 позволяет листу свободно перемещаться в уплотнительной массе 4, что повышаетнадежность работы уплотнительного уст.ройства,формула изобретения Уплотнительноевзаимно перемещаодном из которйхнительной массой,Изобретение относится к машиностроению и может быть использовано, в частности в котлоагрегатах, для уплотнения зазоров между смежными экранными поверхностями,Наиболее близким к предлагаемому потехническому решению является уплотнительное устройство для двух взаимно перемещающихся элементов, на одном из которых закреплен короб с уплотнительной мас- .сой, а на другом - уплотнительный лист,заведенный свободным концом в уплотни- ттельную массу 11. Недостатком известного устройства является наличие жесткой связи между уплотнительным...

Номер патента: 833333

Опубликовано: 30.05.1981

Авторы: Арцыбашев, Бабицкий, Будаква, Гончаров, Долженков, Коновалов, Кудрин, Харченко, Шмаков

МПК: B21B 1/22

Метки: горячекатаныхтолстых, листов, производства

...обжатия раската по проходам: увеличением обжатия в нечетных и уменьше нием в четных проходах в соответствии с уравнением В этом уравнении правая составляющая есть падение температуры по длине хвостовых участков раската при движении его во время прокатки в послед нем проходе.Температурно-деформационные и скоростные режимы прокатки раската размерами 10 х 20000 х 30000 мм для условий толстолистового стана 3600 представлены в таблице. В варианте 1 приведены расчетные режимы в соответствии с принятой на стане технологией при постоянной скорости прокатки по проходам, равной 3,4 м/с, В результате такой прокатки по длине раската в момент прохождения его через очаг деформации образуется температурный клин, равный 36 С.С целью...

Номер патента: 831396

Опубликовано: 23.05.1981

Авторы: Александров, Жабин, Певзнер, Шмаков

МПК: B23B 29/034

Метки: головка, расточная

...2 установлен и жестко закрепленпривод 5, например пневмоцилиндр,кинематически связанный с ходовьмвинтом б, взаимодействующим с гайкой 7 резцедержателя 3. Укаэаннаякинематическая связь привода 5 свинтом б выполнена в виде вильчатого рычага 8, шарнирно соединенного с втулкой 9, установленнойна валу с возможностью продольного перемещения, второго вильчатого рычага 10, связанного со втулкой 9 посредством шипа 11, установленного в кольцевой канавке 12втулки 9 с воэможностью скольжения ишарнирно соединенного с толкателем 13, несущим подпружиненнуюсобачку 14, сопряженную с посаженным на винт б храповым колесом15. При необходимости, осуществитьреверсирование движения резцедержателя 3 дополнительно может бытьпредусмотрена вторая пара...

Номер патента: 831395

Опубликовано: 23.05.1981

Авторы: Ерин, Жабин, Мацегора, Певзнер, Шмаков, Эскин

МПК: B23B 29/03

Метки: глубокихотверстий, деталях, полых, растачивания

...трубы 13прожектор, излучающий параллельныйпучок света.В этом случае сигналы, получаемые от фотоприемника, используютсядля управления траекторий движенияустройства. Для автоматического управления клинья 9, регулирующие положение направляющих колодок 8, могут быть снабжены дистанционно управляемыми двигателями. Такое исполнение предпочтительно для использования устррйства в условиях серийного25производства с частой повторяемостью операций растачивания.Все элементы устройства вместес обрабатываемой деталью 14, установленной на подставках 15, размещены на стендовой плите 16; нриэтом деталь 14, привод осевой подачи 11 и визирная труба 13 жесткоскреплены с плитой 16.Предлагаемое устройство работаетследующим образом,Устройство...

Номер патента: 830134

Опубликовано: 15.05.1981

Авторы: Дерендеев, Попов, Созинов, Чечурин, Шмаков

МПК: G01G 23/36

Метки: веса, регистрации, цифровой

...представлена блок-схема устройства; на фиг, 2 - структурная схема блока управления временем усреднения и стабилизации и связи этого блока.Устройство содержит подвижную часть 1 весов (не показаны), датчик 15 2 положения подвижной части 1, широтно-импульсный регулятор 3, генератор 4 счетных импульсов, ключ 5, счетчик б (делитель), счетчик 7 усреднения, счетчик 8 периодов, накопительный щ счетчик 9, регистр 10 индикации, индикатор 11, блок 12 управления временем усреднения и стабилизации и реверсивный счетчик 13, Блок 12 (фиг. 2) выполнен в виде узла 14 сравнения, ключей 15-17 первого такта, ключа 18 второго такта, инвертора 19, элементов ИЛИ 20 и 21.Устройство работает следующим образом.Подвижная часть 1 весов с грузомР уравновешивается...

Номер патента: 827953

Опубликовано: 07.05.1981

Авторы: Коротков, Шмаков

МПК: F28D 15/04

Метки: тепловая, трубка

...материалом 3 на внутренних стенках, разделенный поперечными перегородками 4 в виде термоэлектрических батарей на отсеки с зонами 5 и 6 конденсации и испарения соответственно.Батареи имеют криволинейную форму, например параболическую. Внутри отсеков по оси корпуса 2 установлены ультразвуковые излучатели 7, обращенные к зонам 6 испарения и выполненные в виде иглообразных дросселей, разделенных на две части вставками 8 пьезоэлектрического материала. При выполнении перегородок 4 параболической формы концы 9 излучателей 7 размещены в оптических фокусах вогнутых поверхностей перегородок 4. 1-1 а стенках отсеков установлены сопла 10 с биметаллическими стенками для регулирования теплопередачи. Излучатели крепятся с помощью кронштейнов 11 к...

Номер патента: 823760

Опубликовано: 23.04.1981

Авторы: Кондратьева, Миронов, Шмаков, Яковлев

МПК: F23K 3/00

Метки: аэросмеси, втопку, подачи

...потока.указанная цель достигается тем, 20что между боковыми торцами шибера истенками короба образованы симметричные проемы для прохода аэросмеси,причем ширина шибера составляет 0,20,6 от диаметра короба.На фиг. 1 изображено устройство,продольный разрез; на фиг. 2 - уст- .ройство, вид в плане,Устройство для подачи аэросмесисодержит цилиндрический короб 1 с 31 изогнутым по радиусу входным участком 2 и языковый шибер 3, между боковыми торцами которого и стенками короба 1 образованы симметричные проемы 4Устройство работает следующим об- . разом.Аэросмесь поступает в цилиндрический короб 1 и встречает на своем пути языковый шибер 3, по которому она через проемы 4 между боковыми торцамишибера 3 и стенками короба 1 поступает к горелке....

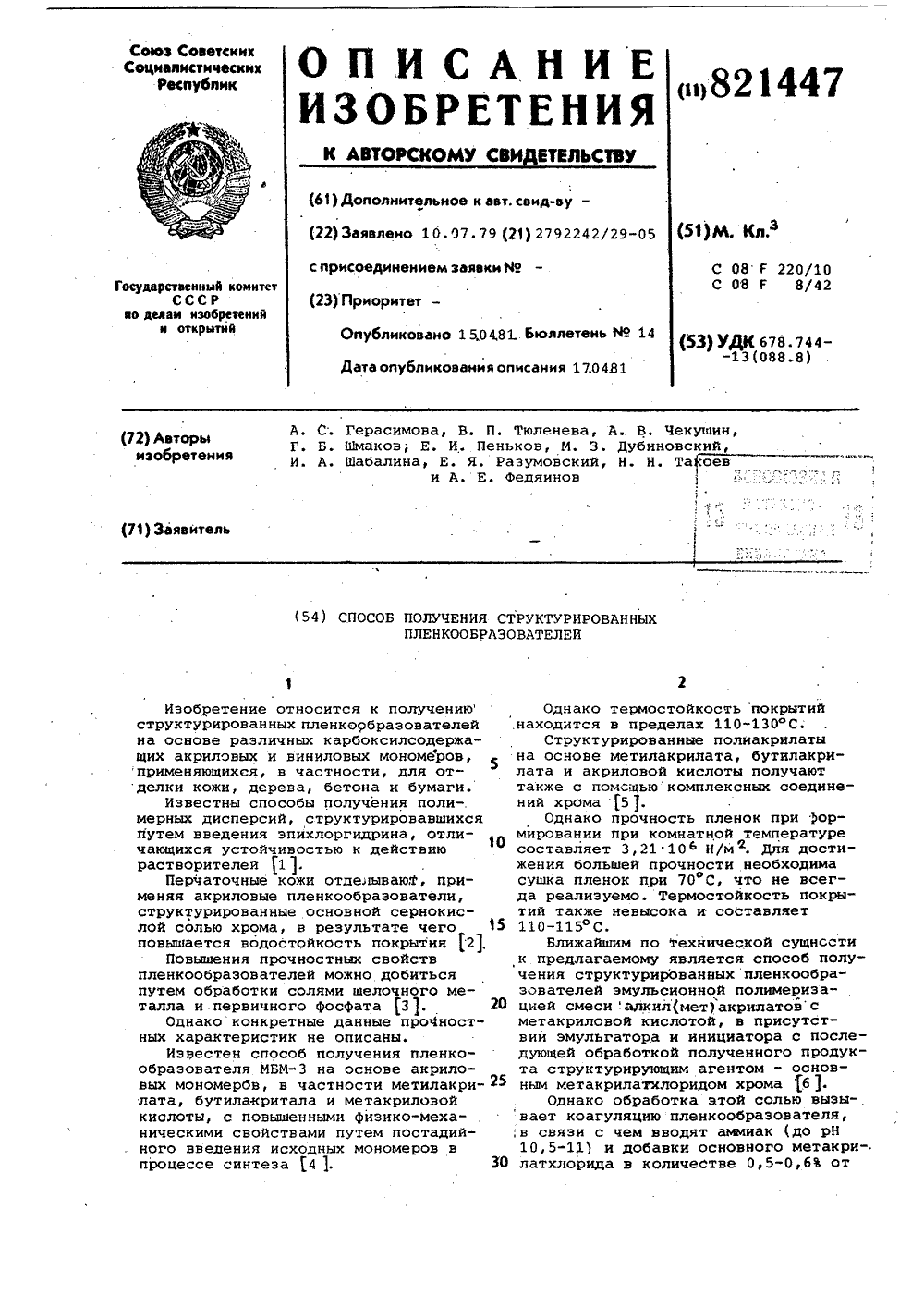

Номер патента: 821447

Опубликовано: 15.04.1981

Авторы: Герасимова, Дубиновский, Пеньков, Разумовский, Такоев, Тюленева, Федяинов, Чекушин, Шабалина, Шмаков

МПК: C08F 220/10

Метки: структурированныхпленкообразователей

...(24 г-ионов 2 п на 1 моль кислоты 1 степень сшнвки карбоксильныхгрупп 75),0П р и м е р 6. Получение веществосуществляют, как и в примере 9,однако структурирующий агент берутв количестве 16,1 вес.ч. (33 г-ионов 2 п на 1 моль кислоты.; 100-наястепень сшивкн карбоксильных групп). 15Структурированные пленкообразователи, полученные.в примерах 5 и 6,используют при отделке кожи. Характеристики пленкообразователей и пленок приведены в таблице. 20П р и м е р 7. В реактор наливают 140 вес.ч. воды и нагревают ее до78-80 С, а затем загружают 0,1 вес.ч.персульфата аммония в 6 вес.ч. водыи равномерно дозируют смесь при следующем соотношении ингредиентов,вес.ч.;Этилакрилат 80Метилметакрилат 20Метакриловая кислота 3Эмульгатор С2,06в течение...

Номер патента: 815553

Опубликовано: 23.03.1981

Авторы: Жукова, Казаков, Шмаков

МПК: G01M 7/00

Метки: вибрационные, воздействия, изделийна, испытаний, итемпературные, комбинированные

...соединены между собой шарниром и замком, и полукольца разных пар поджаты друг к другу с помощью упругих элементов.На фиг. 1 изображен емое устройство, общий видфмеханизм крепления стГ вид сверху.Устройство состоит ра 1, шток 2 которого вхо чм камеры 3, столаиспытуемого изделн иения стола.4 на сиз двух пар тарел ищих на обращенных друг к другу поверхностях выступы 8 и ответные пазы 9, двух пар полуколец 10 и 11 с внутренними конусами, охватывающих тарелки 6 и 7. Полукольца 10 и 11, принадлежащие одной паре, соединены между собой шарниром 12 и замком, содержащим ручку 13, шарнирную опору 14 и петлю 15. Полукольца 10 поджаты к полукольцам 11 с помощью упругих элементов, представляющих собой сжатые пружины 16, закрепленные с одной 10 стороны...

Номер патента: 813086

Опубликовано: 15.03.1981

Авторы: Левнер, Родина, Шмаков, Яковлев

МПК: F23L 15/04

Метки: воздухонагреватель

...1 и 2, последовательно установленные по ходугаза. Секция 2 выполнена иэ двух параллельных подсекций, между которыми установлена предвключенная по воздуху дополнительная теплообменная секция 3. Секции 1 и 2 снабжены соответственно подводящим воздуховодом 4 и отводящим воздуховодом 5, и соединены между собой перепускным воэдуховодом 6 Секция 3 снабжена подводящим воздуховодом 7 и отводящим воэдуховодом 8, причем последний через смеситель 9 соединен с подводящим воздуховодом 4 секции 1.Воздухоподогреватель работает .следующим образом.Часть холодного воздуха по воздуховоду 7 подается в предвключенную по воздуху теплообменную секцию 3. Нагревшись в ней, эта часть воздуха, пройдя через отводящий воздуховод 8, смешивается в смесителе 9 с...

Номер патента: 811361

Опубликовано: 07.03.1981

Автор: Шмаков

МПК: H01J 29/00

Метки: использования, передающей, телевизион-ной, трубки

...комитета СССР по делам изобретений и открытий113035, Москва, Ж.35, Раушскзя наб., д. 4/5 Тип. Харьк. фил. пред. Патент ваемые вторичные электроны устремляются к умноя 11 телю 3 под действием полей, создаваемых,источниками 10 и 11, и образуют на выходном сопротивлении 15 видеосигнал. Развертка электронного луча осуществляется отклоняющей системой 14.Осуществление такого способа испсльзования передающей трубки позволяет намного увеличить его чувствительность. Способ использования телевизионнойпередающей трубки с двусторонней мозаикой и переносом электронного 1130 брахкения, о т л и ч а ю щ и й с я тем, что фотоэлектро/ы, создающие потенциальный рельеф, имею 1 коэффициент вторичной эмиссии меньше 5 единицы. Источш 1 кн...

Номер патента: 810314

Опубликовано: 07.03.1981

Авторы: Гринчук, Завражный, Пономарев, Сахаров, Шмаков

МПК: B21B 29/00

Метки: противоизгиба, рабочихвалков

...давления 13 давление рабочей жидкости, необходимое для обеспечения прижима рабочих валков к опорным. Под действием этого давления, являющегося нижним пределом регулируемого давления в гидросистеме, штоки 3 через боковые выступы подушек 4 рабочих валков осуществляют прижим рабочих валков к опорным для исключения проскальзывания валков во время разгона, торможения и реверса. Затем с помощью червячного привода 8 приводят во вращение шестерню-гайку 7, которая сообщает поступательное движение винту б и корпусу 5 относительно подушек 2 и штока 3, и устанавливают в гидроцилиндрах 1 минимальную высоту столба рабочей жидкости Ь в соответствии с техническими требованиями к системе, Указанную настройку системы сохраняют до следующей перевалки...

Номер патента: 804567

Опубликовано: 15.02.1981

Авторы: Мистюрин, Шмаков

МПК: B66C 3/00

Метки: заполнения, материалом, многочелюстногогрейфера, сыпучим

...многочелюстноо грейфера реализуется следующим бразом. Раскрытый грейфер опускается намассив сыпучего материала 1. При смыкании двух .взаимно уравновешенных челюстей 2 под действием статической, нагрузки от собственного веса грейфера происходит внедрение этих челюстей в материал 1 и захват .части сы-.пучего материала 3, Сыпучий материал 3, находящийся между сомкнутыми челюстямн 2, дополняет статическую на- .грузку от собственного веса грейфера, в результате чего возникает эаякоревающая сила грейфера, которая обеспечивает более глубокое внедрение последующих пар челюстей в материал 1. После внндрения и полного сьвйкания первой пары челюстей 2 последовательно внедряется следующая пара взаимно уравновешенных челюстей 4 и т.д. С...
