Способ выполнения уплотнения неподвижного соединения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

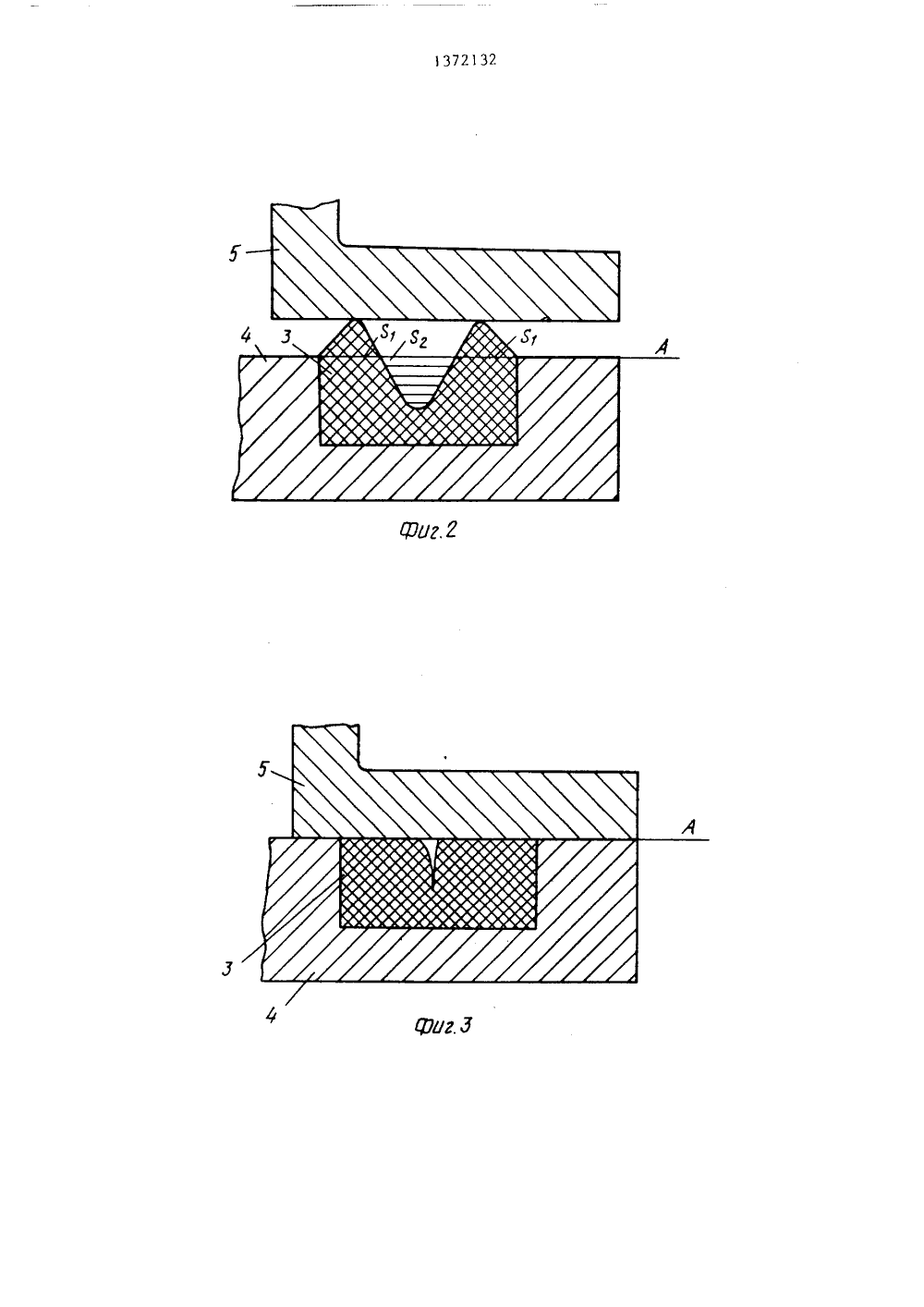

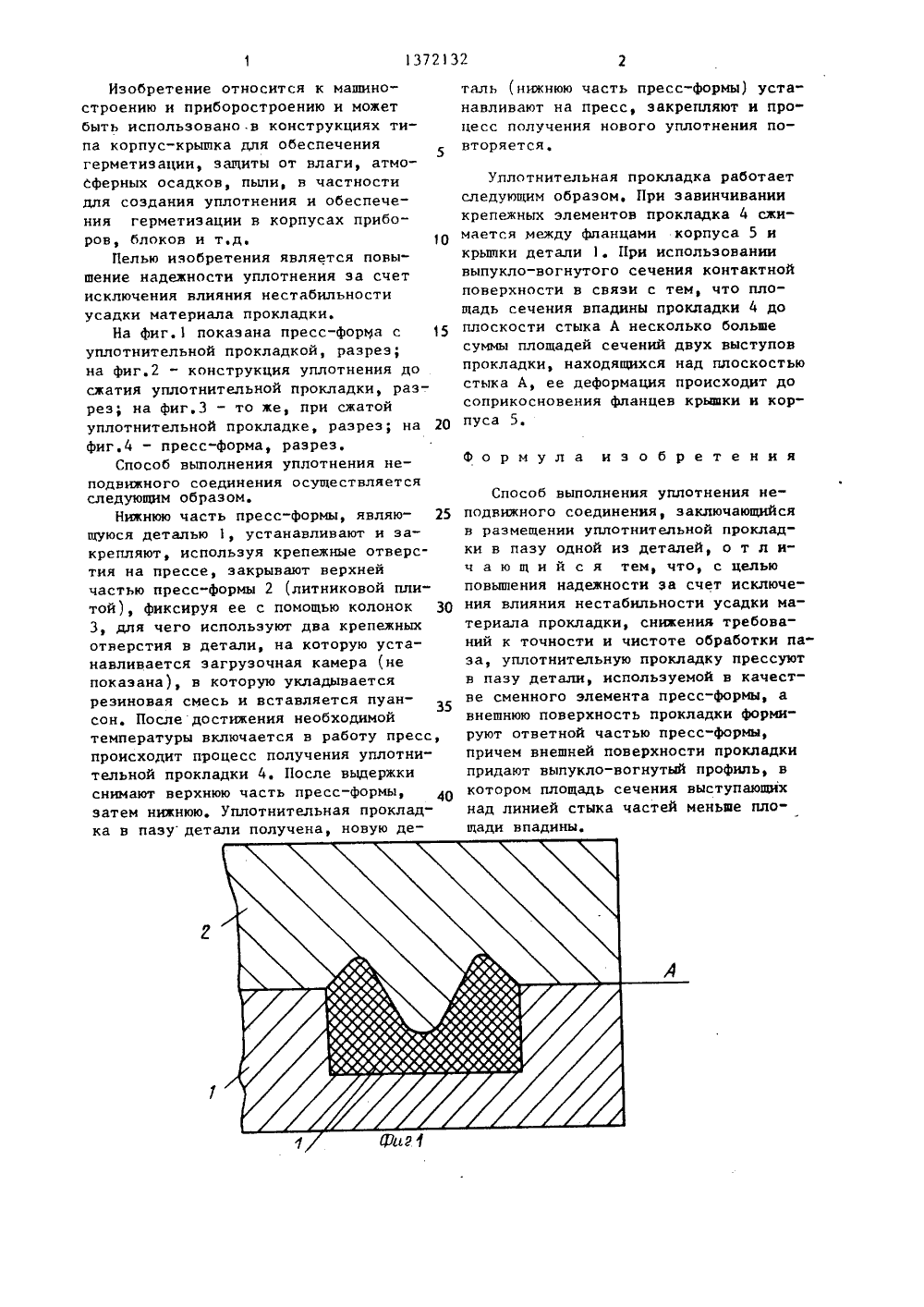

(54) СПОСОБ ВПНИНЕНИЯ ПОДВИЖНОГО СОЕДИНЕНИЯ (57) Изобретение относи строению и может быть и ПЛОТНЕНИЯ НЕк прибороьзовано в рпус-крыша стыках конструкциях типа к создания уплотнения печения герметизации боров, контейнеров и изобретения является е в корпуса рит.д. Цель повышение а счет об а- пеежности уплотнени омерным, 4 ил. ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ чения равномерного постоянноготактного давления по всему пери прокладки, исключение влияния нестабильности усадки материала прокладки,снижение трудоемкости изготовления,Уплотнительная прокладка прессуетсянепосредственно в пазу уплотняемойдетали, которая используется при этомв качестве элемента пресс-формы, аответная часть пресс-формы образуетконтактную поверхность прокладки вы"пукло-вогнутого профиля, в которомплощадь сечения выступающих над линией стыка частей меньше площади сечения впадины. При закрывании крышкипрокладка сжимается между фланцамикорпуса и крышки и ее выступы вдавливаются во впадину, При соприкосновении фланцев крышки и корпуса усилие поджатия прокладки к фланцу остается практически постоянным и рав 13721321 О Изобретение относится к машиностроению и приборостроению и можетбыть использовано в конструкциях типа корпус-крышка для обеспечениягерметизации, защиты от влаги, атмо 5буферных осадков, пыли, в частностидля создания уплотнения и обеспечения герметизации в корпусах приборов, блоков и т.д.Пелью изобретения является повышение надежности уплотнения эа счетисключения влияния нестабильностиусадки материала прокладки.На фиг.1 показана пресс-форма с 15уплотнительной прокладкой, разрез;на фиг,2 - конструкция уплотнения досжатия уплотнительной прокладки, разрез; на фиг.3 - то же, при сжатойуплотнительной прокладке, разрез; на 20фиг.4 - пресс-форма, разрез,Способ выполнения уплотнения неподвижного соединения осуществляетсяследующим образом.Нижнюю часть пресс-формы, являющуюся деталью 1, устанавливают и закрепляют, используя крепежные отверстия на прессе, закрывают верхнейчастью пресс-формы 2 (литниковой плитой), фиксируя ее с помощью колонок 303, для чего используют два крепежныхотверстия в детали, на которую устанавливается загрузочная камера (непоказана), в которую укладываетсярезиновая смесь и вставляется пуан 35сон. После достижения необходимойтемпературы включается в работу пресс,происходит процесс получения уплотни"тельной прокладки 4, После выдержкиснимают верхнюю часть пресс-формы,затем нижнюю. Уплотнительная прокладка в пазу детали получена, новую деталь (нижнюю часть пресс-формы) уста" навливают на пресс, закрепляют и процесс получения нового уплотнения повторяется,Уллотнительная прокладка работает следующим образом. При завинчивании крепежных элементов прокладка 4 сжимается между фланцами корпуса 5 и крышки детали 1. При использовании выпукло-вогнутого сечения контактной поверхности в связи с тем, что площадь сечения впадины прокладки 4 до плоскости стыка А несколько больше суммы площадей сечений двух выступов прокладки, находящихся над плоскостью стыка А, ее деформация происходит до соприкосновения фланцев крышки и корпуса 5.Формула изобретенияСпособ выполнения уплотнения неподвижного соединения, заключающийся в размещении уплотнительной прокладки в пазу одной иэ деталей, о т л и" ч а ю щ и й с я тем, что, с целью повышения надежности эа счет исключения влияния нестабильности усадки материала прокладки, снижения требований к точности и чистоте обработки паза, уплотнительную прокладку прессуют в пазу детали, используемой в качестве сменного элемента пресс-формы, а внешнюю поверхность прокладки формируют ответной частью пресс-формы, причем внешней поверхности прокладки придают выпукло-вогнутый профиль, в котором площадь сечения выступающих над линией стыка частей меньше площади впадины.1372132 Составитель И.ПащенкоТехред М.Ходанич Корректор В.Гирняк Редактор О.Головач Заказ 468/31 Тирах 784 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раущская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
4155985, 20.06.1986
ПРЕДПРИЯТИЕ ПЯ В-2634
КУЛИКОВ НИКОЛАЙ АНАТОЛЬЕВИЧ, ШМАКИН АЛЕКСАНДР ФЕДОРОВИЧ
МПК / Метки
МПК: F16J 15/02
Метки: выполнения, неподвижного, соединения, уплотнения
Опубликовано: 07.02.1988
