Номер патента: 310850

Опубликовано: 01.01.1971

Авторы: Неймарк, Сас

МПК: B65G 43/08

Метки: грузоведущий, конвейер

...взаимодействующим с предыдущим изделием при останове последнего или с препятствием на трассе конвейера.На фиг. 1 изображен предлагаемый конвейер, общий вид; на фиг. 2 и 3 - узел толкателя тягового органа при взаимодействии с транспортируемым изделием.Тяговой орган 1 снабжен подпружиненным поворотным рычагом 2, один конец которого "вязан с тяговым органом через пружину 3, а другой взаимодействует с изделием 4 при помощи зуба 5, западающего в вырез А (или проушину) изделия. Рычаг 2 снабжен выступающими щупом б (в данном случае это ролик), взаимодействующим с предыдущим изделием 4 при остановке последнего.Зуб а рычага зацепляет изделие 4 за вы.рез А и при помощи тягового органа 1 транспортирует его. В случае накопления изделий на конвейере...

Номер патента: 301678

Опубликовано: 01.01.1971

Авторы: Мицевичюс, Сас

МПК: G03G 15/28

Метки: всесоюзная, к.н, о-гчг

...копирования будет представлять собой смаз изображения.Предлагаемый способ уменьшения смаза плоского изображения оригинала на цилиндрическую светочувствительную поверхность достигается путем устранения постоянного нарастания разности путей изображения и светочувствительной поверхности в одном направлении в пределах щели копирования, для чего увеличивают линейную скорость цилиндрической светочувствительной поверхности по отношению к линейной скорости изображения,Смаз будет минимальным при соответствующем соотношении скоростей изображения оригинала и цилиндрической поверхности, определяемом коэффициентом асинхронизациитоМК=, где Уо скорость движения оригина 1 б5 ла, М - масштаб копирования, тб - линейная скорость цилиндрической...

Номер патента: 300894

Опубликовано: 01.01.1971

Авторы: Василиев, Ешкор, Корпссва, Сас, Швецкий

МПК: H01C 17/26

Метки: номиналу, подгонки, резисторовк, сопротивления

...8 питания постояного тока блока аполирования поди,Очец минусом 1. пористомъ элскт 1 эОГ 9, 0 тактр ющемх В пооцессе ацодцровация с поверхностью подгоняемого к номиналу резистора 2 ЧИус,источника 8 соединен с ползунком 10 резистора 5, который включен в смежное с резистором 2 плечо моста. 1 хоцтакт между резистором 2 ц электродом 9 осуществляегся через электролит, содержапиСя в порах элетрода.Параллельно источнику 8 вклочец нульцпдикэто)1 перевРИИОГО тока и фазочувствц. теИь усикИтель 12. На выходе усилителя 12 включен рсверсивцый двцате.ь 1, кицематцчсскц связяццый с ползунком 1 т). Ня выходе уеллТоля 6 включсцо релс 11,правляющее цк,осццсх и выклюсццсм истоця 8.Сип;яч рязбя,аиса моста с выхода усилителя 6 поступает ца индикатор...

Номер патента: 289099

Опубликовано: 01.01.1971

Авторы: Гуревич, Зеленцов, Сас, Степин

МПК: C07F 15/06

Метки: комплексов, летучих, щелочных, элементов

...обрабатывают карбонатом цезия и хлоридом иттрия в водно-спиртовой среде с выделением целевого продукта известным способом. Выход составляет 60%.Однако комплексы, получающиеся по известному способу, отличаются сравнительно низкой летучестью и термической устойчивостью в области 150 - 250 С, что препятствует использованию этих соединений в газовой хроматографии.Цель изобретения - увеличение летучести целевого продукта и увеличение его термической устойчивости.Это достигается тем, что гексафторацетплацетон обрабатывают карбонатом щелочного элемента и гидроокисью кобальта в спиртовой среде с выделением целевого продукта известным способом. Выход количественный. Процесс желательно вести при температуре 50 - 60 С. П р и м е р....

Номер патента: 287053

Опубликовано: 01.01.1970

Авторы: Глейзер, Сас, Эдемский

МПК: C21C 5/52

Метки: газами, мощности, отходящими, потерь, тепловых, электропечи

...ющего ры от т коЯтоохд возд ходя ного Известны способы измерения тепловых потерь с отходящими из электропечей газами, включающие измерение количества отходящего газа, определение разности температур отходящего газа и окружающего воздуха, анализ химического состава газа с целью определения его теплоемкости и расчет тепловых потерь на основании полученных данных.С целью упрощения и повькшения точности измерения по предлагаемому способу от общего потока отходящих газов отводится часть и направляется в теплообменик, в котором охлаждается до температуры окружающего воздуха. Охлажденный газ поступает в изолированный от окружающей среды электро- нагреватель, мощность которого регулируется так, чтобы на выходе из нагревателя температура газа...

Номер патента: 271532

Опубликовано: 01.01.1970

Автор: Сас

МПК: B41M 5/26, B41M 5/38, G03G 15/08 ...

Метки: воспринимающей, закрепления, изображений, поверхности, порошковых

...внутрь корпуса, где он прогревается в результате конвекции до температуры закрепления порошка, после чего подается через сопло 5 на поверх ность оттиска. Сила подачи воздуха рассчитана таким образом, чтобы частицы порошка не выдувались с воспринимающей поверхности.Поток воздуха, поступающий на оттиск из сопел, разбивает ламинарный слой недостаточ но прогретого воздуха, окружающего частицыпорошка и занимает его место, способствуя практически полному устранению потерь тепла частицами порошка в окружаюгций их воздух. Это позволяет значительчо повысить 15 к. п. д. устройства, так как более 9070 энергииизлучения, поглащаемой частицами порошка, используется для его нагревания, Когда воспринимающая поверхность перемещается относптельно...

Номер патента: 262787

Опубликовано: 01.01.1970

Авторы: Исхаков, Конструкторский, Продовольственного, Сас, Украинский, Шапран

МПК: B65B 35/10

Метки: заверточным, машинам, питатель, укладочным

...За механизмом для ориентирования изделий расположена ориентирующая пла,н,ка 22.У трансгортера 13 установлен в поперечном наппавлечии транспортер 23 с приспособлением для укладки изделий на нижнее основание, состоящее из козырька 24 и упора 25, Над транспортером 23 расположены боковые ограждения 2 б, образующие канал для передачи хлеба на нозицию укладки.Транспортеры 12, 13 и 23 кинематически связаны с приводом 27,Устройство работает следующим образом, Штучные изделия, например формовой хлео, неупорядоченно поступающие в зону начала внутренней части спиралеобразного элемента 4; под действием центрооежной силы отбрасываются к ето внутренней поверхности. Эле 5 10 15 20 г 5 зо 35 40 45 5 О 55 60 65 мент 4 ограничивает произвольное...

Номер патента: 253577

Опубликовано: 01.01.1969

Авторы: Буринскас, Менделевска, Сас, Чепенко

МПК: G03G 21/00

...чертеже схематически изображено описываемое устройство.Оно имеет меховую щетку,представляющую полый цилиндр 1 с наклеенным на его поверхность очищающим материалом 2, например мехом; вентилятор 3, установленный с одной или с двух сторон от меховой щетки на одной оси с ней; фильтр 4, который может быть установлен как перед вентилятором на отсасывающей ветви, так и за ним на нагнетательной ветви. Устройство также содержит дилиндрический кожух б, единый для щетки, вентилятора и фильтра, планку (на чертеже не показана) для встряхивания меховой щетки и привод б.,Вентилятор может быть центробежным илиосевым. Полый цилиндр меховой щетки может иметь на поверхности ряд отверстий, а мех 10 в этом случае наклеивается на цилиндр поспирали, не...

Номер патента: 248442

Опубликовано: 01.01.1969

Авторы: Быстрова, Кушнер, Сас

МПК: B23B 31/04

Метки: быстросменный, натрон

...В отверстии корпуса на шпонкеустановлен хвостовик оправки 2, несущей инструмент. На резьбу оправки навернута гай.ка 3, взаимодействующая с торцом корпуса посредством компенсаторного кольца 4. На гайку 3 и корпус 1 надета зажимная втулка 5.Гайка 3 имеет винтовой уступ б, а втулка 5 - выступ 7, внутренняя поверхность которого 5,взаимодействует с уступом гайки, Взаимодействующие между собой винтовые поверхности гайки и втулки выполнены с очень малым углом подъема. Втулка 5 вблизи выступа имеет подрез 8.10 На корпусе 1 и во втулке 5 сделаны выточки 9 и 10, в которых размещается полукольцо 11, служащее упором для зажимной втулки 5 во время зажима оправки 2. Торец 12 зажимной втулки срезан, а упорное полукольцо 15 имеет выступы 13 и 14,...

Номер патента: 243399

Опубликовано: 01.01.1969

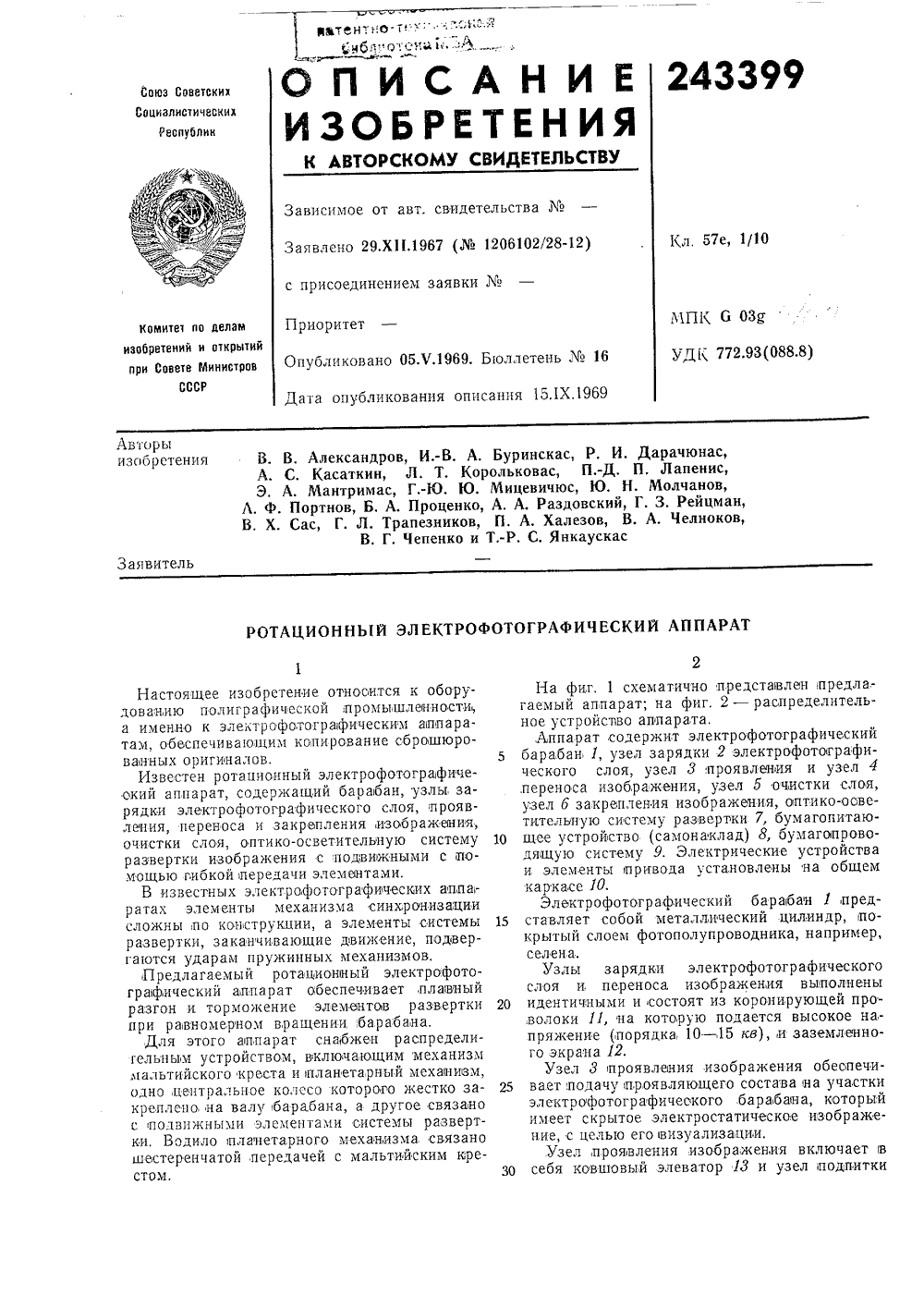

Авторы: Александров, Буринскас, Дарачюнас, Касаткин, Корольковас, Лапенис, Мантримас, Мицевичюс, Молчанов, Портков, Проценко, Раздовский, Рейцман, Сас, Трапезников, Халезов, Челноков, Чепенко, Янкаускас

МПК: G03G 15/00

Метки: 243399

...29 через распределительное устройство 30, состоящее,из механизма мальтийского креста 31 и планетарного механизма 32. Водило Л планетарного механизма через зубчатые колеса 34 соединено с крестовиной 35 механизма мальтийского креста, кривошип Зб механизма 31 через зубчатые;колеса 37 - с входным валом 38,распределительного устройства, с которым через шестерни связано центральное колесо 39 планетарного механиз. ма. Второе центральное колесо 40 жестко связано с подвижным элементом системы развертки - с валом 41, на котором имеется шкив 42. Шкив 42 через ленточную связь 4 З соединен с осветителями 22 и подвижными зеркалами 23, 24, 25.Вал 44 устройства жестко соединен с электрофотографическим барабаном 1,Аппарат работает следующим...

Номер патента: 239974

Опубликовано: 01.01.1969

Авторы: Васильев, Всесоюзный, Громов, Дарачюнас, Кальмансон, Лапенис, Левич, Мацевичюс, Молчанов, Монтримас, Научно, Паппер, Сас, Технической, Чепенко

МПК: B41M 5/08, G03G 15/08

Метки: ротационная, электрографическая

...взацмно перпецдцкул 51 рцы. Тп акт проекциозьн ого экспонированияця микрофильма 2 на просветный экран 3 состоитз коцденсорно-зеркальной головки 4, объскгизд 5 и зеркал 6 ц 7.Выбранный участок цли кадр экспонируется на ссленовый барабан 8 способом непрерывно щелевой развертки вторым оптическим трактом, состоящим из кондецсора 9, опорной щели мцкроф 1 льма 10, объектива 11 и зеркал 12 и 15.Очувствленцс фотопалупроводнцкового слоя осуществляется в зарядном устройстве 11, 2 каскадное проявг 1 снце - В проявл 5110- 1 цем. 5 сгройстВс 15. Порош 1,Овос;1 зООражеццс элсктростатцчсскц псрсцоситс 51 В устройстве1 б на бумажную ленту 17, кальку или бумажную офсетную форму, сматываемую с рулона 18. Закрепляется изображение на бумаге термическим...

Номер патента: 233464

Опубликовано: 01.01.1969

Авторы: Аввакумов, Гаврилова, Громов, Дарачюнас, Жилевич, Костецкий, Лапенис, Лысенко, Менделевска, Мицевичюс, Саракула, Сас, Таурайтис, Федотов, Чепенко, Эмесглаум

МПК: G03G 15/28

Метки: 233464

...трек шарнирно сосдиненнык между со бой трубчатых рычагов И, 14 и 15. 11 а неподвижном конце рычага 18 расположена пластина 9 со щелью для проецирования, в рыча3ге 14 размещается объектив 12, а рычаг 15 соединен с кареткой 2.Зеркала 10 и 11 установлены в сочленениях между рычагами 13, 14 и 14, 15 и ориентированы перпендикулярно к биссектрисам углов, образованных осями рычагов 13, 14 и 15, совпадающими с оптическим лучом. Для этого зеркала выполнены поворотными посредством кулисных механизмов 1 б и 17, Кулисный механизм 1 б шарнирно соединен с зеркалом 10 и рычагами 13 и 14, а кулисный механизм 17 с зеркалом 11 и рычагами 14 и 15.Вся система развертки поворачивается вокруг точки А таким образом, что длина хода луча остается всегда...

Номер патента: 232751

Опубликовано: 01.01.1969

Авторы: Дарачюнас, Лапенис, Мантримас, Молчанов, Сас, Цевичюс, Челноков, Чепенко

МПК: G03G 15/28

Метки: барабан, изображения, оптическая, развертки, электрографический

...оптическая система содержит осветители, зеркала и объектив.Предложенная система обеспечивает одинаковые условия экспозиции в направлении развертки.С этой целью она содержит четыре зеркала, из которых первое зеркало и осветители жесгко установлены на первой каретке, перемещаемой со скоростью синхронной окружнойскорости барабана, второе,и третье зеркалажесгко соединены со второй кареткой, а четвертое зеркало в неподвиж, причем объектив установлен неподвижно между третьим н четвертым зеркалами.Иа. фиг. 1 изображена описываемая оптическая система, на фиг. 2 - разрез по Л - Л на фиг. 1.Оптическая система развертки изображения с оригинала 1 ца электрографический барабан 2 содержит прозрачное стекло 3 для установки оригинала, четыре зеркала...

Номер патента: 217212

Опубликовано: 01.01.1968

Авторы: Аввакумов, Громов, Дарачюнас, Жилевич, Лапенис, Менделевска, Мкцевичюс, Научно, Сарапула, Сас, Чепенко

МПК: G03G 13/06

Метки: изображения, проявления, электрофотографического

...приспособления 5 для постоянного пополнения порошка красителем и управляемого клапана б. При открывании клапана б зона подачи А соединяется с зоной проявления В,Устройство используется в электрографической машине, вращаемый цилиндр 7 которой имеет селеновый слой, несущий скрытое электростатическое изображение.Патрубок 4 выполнен в виде двух поворачиваемых одна относительно другой коаксиДарачюнас, И. И. Жилевич ичюс, Н. А. Менделевская, Саракула и В, Г. Чепенко ститут электрографии альных труоок 8 и 9, что позволяет регулировать размер отсасывающего отверстия.Работаег устройство следующим образом.При вращении цилиндра 7 в зону проявле ния В подается скрытое электростатическоеизображение, клапан б открывается, соединяя зоны А и В, и...

Номер патента: 201034

Опубликовано: 01.01.1967

Авторы: Аввакумов, Громов, Дарачюнас, Жилевич, Лапенис, Менделевска, Мицевичюс, Научно, Саракула, Сас, Чепенко

МПК: G03G 15/20

Метки: закрепления

...ером под инфракраснь ктризаторы прижимаю ортера и фиксируют в провоми изт ее к заданго цие иде репЦЬ 1 Известно устройство для закреплешгя электрофотографического порошкового изображения к электрофотографической машине, содержащее инфракрасные излучатели, оптические цилиндрические отражатели, транспортер и приспособление для фиксирования копии.Предлагаемое устройство обеспечивает более равномерное закрепление порошкового изображения по всей его плоскости.Для достижения этого приспособление для фиксирования копии выполнено в виде электризаторов, установленных в зоне закрепления между транспортером и инфракрасными излучателями,На чертеже представлено предлагаемое устройство.Устройство содержит инфракрасные излучатели 1, электрические...

Номер патента: 201033

Опубликовано: 01.01.1967

Авторы: Аввакумов, Громов, Дарачюнас, Жилевич, Лапенис, Менделевска, Мицевкчюс, Саракула, Сас, Чепенко

МПК: G03G 15/20

Метки: закрепления

...8, Кром обеспечивает условия пирования разрядштн изобретения е г 1 15 Устройство для закрепления эле графического порошкового изобра электрофотографической машине инфракрасные излучатели и опти линдрические отражатели, отличающ20 что, с целью предохранения отража осаждения на них гари, оно оснаще ными разрядниками и трубками дл гоздуха, установленными в верхней ражателей,ктрофотожения к ержащее ские циееся тем телей от но короня подачи части отсодче Известно устроиство для закрепления элекгрофотографического порошкового изображенияя к электрофотографической машине, содержащее инфракрасные излучатели и оптические цилиндрические отражатели.В предложенном устрс+стве предотвращено осакдение гари на отражатели.Достигается это тем,...

Номер патента: 166217

Опубликовано: 01.01.1964

Авторы: Краснов, Кушнер, Сас, Цвик

МПК: B23B 29/034

Метки: оправка, расточная

...в корпус оправки, продольный разрез; на фиг. 5 - разрез по В-В на 25 фиг. 4,Оправка содержит блок 1, в котором резец 2 устанавливается по заданному размеру обработки винтом 3 и крепится винтами 4, Блок с резцом устанавливается в паз оправки 5. 30 Своим выступом блок упирается вприжимается к нему поворотным рпод воздействием пружины 8,Нижним сферическим торцом штифт 6 упирается в клин 9, который может перемещаться регулировочным винтом 10. Осевое смещение винта 10 предотвращается его буртом и закреплепным на нем лимбом 11, которые охватывают с двух сторон резьбовую втулку 12. В свою очередь, втулка 12 фиксируется вин 1 ом 13.Вращая втулку 12, можно регулировать исходное положение клина 9, что может понадобиться при первичной...

Номер патента: 144791

Опубликовано: 01.01.1962

Автор: Сас

МПК: A21C 5/04, G01F 11/06

Метки: тестоделительная

...1Ао 144791установленного веса заготовок), которое регулируется маховичком 1( через винтовые пары 12.Работа делительного барабана 3 происходит следующим образом. Барабан, непрерывно вращаясь, вводит верхний ряд поршеньков в тестовую камеру. В этот момент рычаг 9 перемещает поршеньки и открывает мерные цилиндры, а муфта 5 поворачивает валки 2 - происходит нагнетание теста в мерные цилиндры.Количество теста, подаваемого валками, зависит от угла поворо та валков, который, в свою очередь, зависит от установленной длины кривошипа 4. Величина давления теста в тестовой камере регулируется подпружиненным клапаном 1 З. При достижении заданного давления клапан открывается и возвращает излишек теста в бункер,Нагнетание теста происходит за 90...

Номер патента: 75734

Опубликовано: 01.01.1949

Автор: Сас

МПК: F16G 7/02

Метки: ремней, сшивки, текстропных

...струны фиг. 3) с изъятием шила и оставлением небольшого конца под расплетепие; расплетение оставшегося конца (фцг, 4), завязывание пз расплетенных жил (фиг. 5) узлов с вкладывацием кусока сыромятной кожи; натяжка от руки (фиг. б) конца струны с проверкой закрепления угла.Затем, как изображено на фиг. 7, в стыке А, у выхода струны на широкой плоскости, отступя 5 ял, делается второй прокол с таким расчетом, чтобы шило вышло в плоскости узкого основания ремня на расстоянии 25 мл 1 от закрепленного конца струны. Пропущенная через прокол струна затягивается с подложенным под стежку куском сыромятной кожи. Дальнейшее зигзагообразное направление сшивкц указано стрелками. Оставшийся свободный конец струны завязывается в узел.П р едм ет из...

Номер патента: 35324

Опубликовано: 31.03.1934

Автор: Сас

МПК: C14B 5/00

Метки: машинка, отверстий, прокалывания, ремнях, сращивании, стык

...фиг. 2+вид ее в плане.Машинка состоит из плиты .1, на одном конце которой укреплен иглодержатель 5 с иглами 9, находящийся под воздействием рычага 3. На плите укреплены салазки 2, передвигаемые вин том 12 с ручкой 13, на которых распо ложена скоба 6 с зажимным винтом 8,снабженным маховичком 4. Прижимная скоба 6 имеет планку 10, снабженную со стороны прокола ремня надрезами,дающими иглам возможность проходить. сквозь ремень. . =Действие машинки заключается в следующем. Заложив конец ремня анодпланку прижимной скобы 6, маховиком 4 зажимают ремень на салазках 2. установив при помощи винта 12 салазки так, чтобы средина конца ремня а приходилась против острий игл 9, нажимают при помощи рычага 3 на иглодержатель 5, в результате чего ремень...
