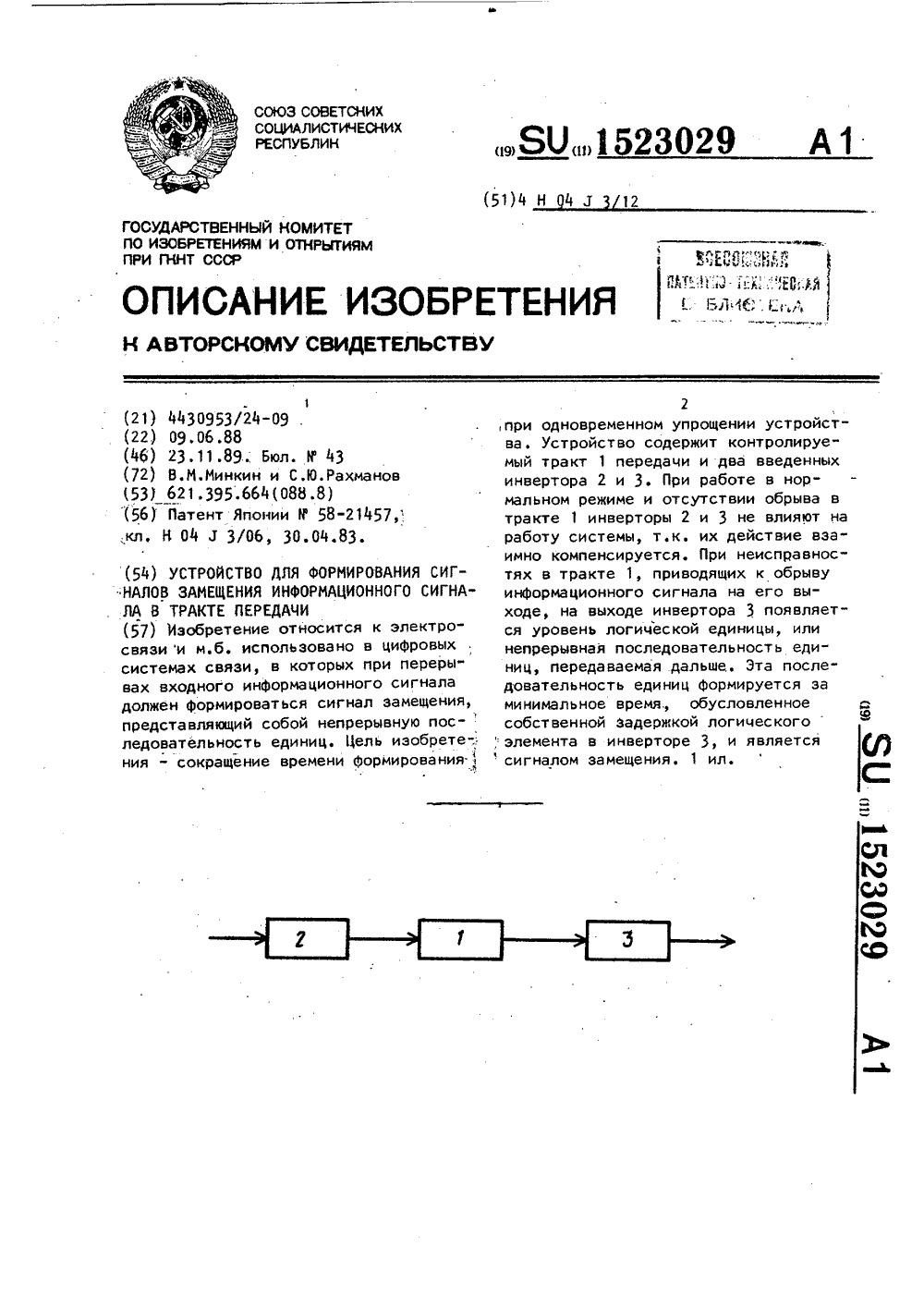

Номер патента: 1523029

Опубликовано: 23.11.1989

Авторы: Минкин, Рахманов

МПК: H04J 3/12

Метки: замещения, информационного, передачи, сигнала, сигналов, тракте, формирования

...5 Тираж б 27 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина, 101 Изобретение относится к электро= связи и может быть использовано в цифровых системах связи, в которых при перерывах входного инФормационного сигнала должен формироваться сигнал замещения, представляющий собой неп" рерывную последовательность единиц.Цель изобретения " сокращение вре" мени формирования при одновременном упрощении устройства.На чертеже приведена структурная электрическая схема предлагаемого устройства.Устройство для Формирования сигна 15 лов замещения информационного сигна" ла в тракте передачи содержит контро...

Номер патента: 1521953

Опубликовано: 15.11.1989

Автор: Рахманов

МПК: F16F 9/04

Метки: подвеска, упругая

...с, отверстием 2 для подвода рабочейсреды, полый поршень 3 с выполненной на его наружной поверхности проточкой 4 и расположенную между нимирезинокордную оболочку 5 типа двойного баллона, На поршне 3 размещено 30, средство для гашения поперечных коле баний, включающее установленные впроточке 4 поршня 3 кольцевой упру гий элемент 6 и охватывающее егометаллическое кольцо 7, расположен ное коаксиально корпусуи взаимодействующее с его внутренней стенкой своей наружной поверхностью 8,выполненной криволинейно-выпуклойФормы, Упругий элемент 6 может бытьустановлен в проточке 4 с. радиаль"ным зазором относительно кольца 7, атакже может быть выполнен в видерезинового кольца круглого сеченияили в виде кольцевой спиральной пружины (не показано), Б...

Номер патента: 1521401

Опубликовано: 15.11.1989

Авторы: Байрамов, Гурбанязов, Рахманов

МПК: A01G 25/16

Метки: автоматической, воды, оросительную, подачи, сеть

...оросительной сети, Полив обеспечивает увлажнение почвы орошаемого участка и датчика-испарителя 13. Увлажнение почвы вызывает увеличение веса плавающего датчика-испарителя 13 и перемешение его вниз в резервуаре 14, заполненном водой 15, что фиксируется индуктивным преобразователем, который преобразует механическое перемещение уровня в электрический сигнал. Вертикальное перемешение вниз датчика-испарителя 13 вызывает движение укрепленного на нем ферритового стержня 2 в катушке 3 индуктивности, что вы зывает изменение индуктивности, которое передается преобразовагелю 4. Далее сигнал поступает на ключ 8. При определенном значении показаний индуктивного преобразователя индуктивности, вызванном вертикальным перемещением вниз...

Номер патента: 1516965

Опубликовано: 23.10.1989

Авторы: Белый, Воронков, Ермолов, Наумов, Рахманов, Щербинский

МПК: G01N 29/04

Метки: дефектов, параметров, плоскостных, ультразвуковой

...вновь измеряют расстояниемежду точками с максимальной амплитудой принятого сигнала и по двум измеренным расстояниям по предложеннымформулам определяют угол наклона иразмер плоскостного дефекта. 1 илбания, принимают ненаправленным приемным преобразователем 5 зеркально- отраженный сигнал от плоскостного делфекта 2, сканируют преобразователи 3 и 5 один относительно другого, добиваясь регистрации максимальной амплитуды зеркально-отраженного сигнала, измеряют расстояние Ь между точками ввода ультразвука преобразователей 3 и 5. Размещают излучающий 4 и приемный 6 преобразователи по другую сторону от дефекта 2 так, чтобы их точки ввода ультразвуковых колебаний лежали на одной, прямой с точками вво да ультразвуковых келебаний излучающего 3...

Номер патента: 1511306

Опубликовано: 30.09.1989

Авторы: Безверхий, Камель, Рахманов

МПК: D21C 1/02, D21C 7/06

Метки: питатель, роторный

...содержит сито 7 и основание 6.На фиг.2 и 4 на основаниях и средних перемычках ротора и корпуса показаны канавки 8,заполненные абразивом, Углы канавок к образующей для ротора и корпуса различны.Роторный питатель работает след щим образом,Рабочие конические поверхности ротора 3 и 5 и корпуса подвергаются интенсивному гидроабразивному износу под действием протечек щелока, движущихся по диаметру. В результате из ,носа сопрягаемых поверхностей рото ра и корпуса зазор питателя увеличивается, что сопровождается интенсивным поступлением щелока в питательную трубу, Для уменьшения зазора в пита- теле сепаратор вынужден осуществлять компенсацию зазора, эа счет осевого перемещения конического ротора. При осевом перемещении ротора участки...

Номер патента: 1506251

Опубликовано: 07.09.1989

Автор: Рахманов

МПК: F16G 13/12

Метки: катковая, стержневая, тяговая, цепь

...поверхности элементов 3 установлены обоймы 9 и 10с осями 11 и 12 цля катков 13 и 14и цля катков 15 и 16.Для установки нд цилиндрическуюповерхность соецинительного элемента3 обойма выполнена с цилиндрическимотверстием 17. Обоймы 9 и 10 установлены с воэможностью углового перемещения на соединительном элементе3. На соединительном элементе 3 40выполнены кольцевые канавки 18 цляустановки в них стопорных колец 19,прецотнращдющих осевое. смещениеобойм 9 и 10.Шарнирные пальцы 8 могут быть выполнены удлиненными, что ири гусеничном приноце цепи обеспечит его взаимоцейстние с кулаком привода (не показан),Сборка звеньев цепи осуществляется слецующим образом.На соединительные элементы 3 монтируют обоймы 9 и 1 О, на осях 11 и 1 412...

Номер патента: 1506191

Опубликовано: 07.09.1989

Автор: Рахманов

МПК: F16B 39/24, F16B 43/00

Метки: стопорная, шайба

...сечение в ниде кольцевого сектора с торцовыми кромками, лежащимив одной плоскости, расположенной наклонно к продольной оси симметриишайбы, Кольцевой сектор имеет угол180 . Угол 1 наклона торцовых кромок внутреннего упругого кольца меньше угла р наклона кромок кольцевогосектора сопряженного с внутреннимнаружного упругого кольца.Торцовые кромки кольцевых секторов могут быть обращены в сторонупродольной оси симметрии шайбы, что 30приводит к повышении податливостишайбы,Сборка соединения происходит следующим образом,Болт 3 вставляют в отверстия 35деталей 1 и 2 и на стержень болтаодевают последовательно кольца 5 и6 стопорной шайбы. Затем навинчиваютгайку 7, При эатяжке гайки 7 кольца5 и 6 последовательно деформируются 40отаким образом,...

Номер патента: 1498545

Опубликовано: 07.08.1989

Авторы: Остапчук, Рахманов, Сивов, Филиштинский

МПК: B01F 5/06

Метки: прямоточный, смеситель

...потока и потери, связанные с ней, в значительной мере зависят от параметров завихрителя. Увеличение числа лопаток от К = 1 до К = 3 увеличивает закрутку потока и гидравлические потери. При бК3 закрутка потока и гидравлические потери мало изменяются, Дальнейшее увеличение1; числа лопаток сопровождается некоторым снижением обоих показателей. Уве" личение угла закрутки завихрителя приводит к увеличению разрежения в центре смесителя и повышению давления 20 на периферии, что положительно сказывается на качество смесителя как эжектора. Увеличение угла закрутки сопровождается ростом гидравлических потерь. Так, для завихрителя с наруж ным диаметром 16 мм при числе Рейнольдса Ве = 20000 коэффициент гидравлических потерь 4 = 5 при угле...

Номер патента: 1496850

Опубликовано: 30.07.1989

Авторы: Головачев, Додатко, Крышин, Лагутин, Невпряга, Орещенко, Рахманов, Сафонов, Степанов, Ткаченко, Щучко

МПК: B21B 21/02, B21B 31/18

Метки: валковый, прокатки, стана, труб, узел, холодной

...стальные пластины 12, Высота пластин меньше толщины стенки кольца 8, Края пластин 12 со стороны скругленных кромок изогнуты таким образом, чтобы конец В (фиг, 3) предыдущей пластины лежал на продолжении продольной оси последующей, Расстояние а от торца кольца до места изгиба пластин равно расстоянию между продольными осями соседних пластин и равно толщине стенки антифрикционного кольца 8. Эта величина выбирается по известным эмпирическим зависимостям, учитывающим максимальное использование прочностных и физико- механических характеристик используемого антифрикционного пресс-материала.Количество пластин антискалывания и определяется исходя из требуемого расстояния ю;0 вниа ф где 0 в - диаметр внутренней поверхности кольца...

Номер патента: 1495575

Опубликовано: 23.07.1989

Авторы: Бардер, Корнилов, Подгорец, Рахманов, Самойлюк

МПК: F23H 7/08

Метки: колосниковой, работы, решеткой, топки

...путем интенсификации5шуровки слоя топлива,На фиг.1 иэображена топка с колосниковой решеткой, продольный разрез,направление возмущающей силы от фрон0та решетки; на фиг,2 - то же, направление возмущающей силы к фронту решетки.Топка содержит колосниковую решетку 1 с нижним 2 и верхним 3 ярусами. Решетка 1 установлена на рессорах 4 и снабжена маятниковым вибратором 5.Способ работы топки с колосниковой решеткой 1 осуществляют следующим образом.В нормальном режиме работы (фиг.1)топливо поступает на верхний ярус 2решетки 1. Направление возмущающейсилы вибрации для частицы топлива, 25лежащей на этом ярусе 2, таково,что образует с поверхностью решеткинекоторый угол Ы , величина которогообеспечивает перемещение топлива .подуглом в вибрационном...

Номер патента: 1495231

Опубликовано: 23.07.1989

Авторы: Ембергенов, Рахманов, Филиппов

МПК: B65D 19/12

Метки: поддон, складной

...шарнирно закрепляются складцьс торцовые 4 ц боковые 5 стенки, угловыс запорцыс элементы 6, соединяющие между собой смежные углы стенок. На каждой полке запор(ого элемента 6 выполнено но два продольных паза, расположенных один под другим и попарно параллельно между собой. Остроугольные стяжные прутковыс луги 7 могут быть расположены к центру цоллоца, соединены шарнирноо Основа ним в вср хи 5 х н нижних углах двух противоположныхстенок, а разьсмнос кольцо 8 с оолтами 9 лля скрепления с 1(атягом луг - в цсцтрс полости 11)ЛЛ)1 Д,Прн загрузке поддона предварительно ноднцмак)т стенки 4 и 5 относцтслы(о стоек 3 основания 1 и скрепляк)т их между собой цо углам здцорнымц элементами 6. Дл 51 этого полка запорного элемента с цаздмц, выполненными...

Номер патента: 1488086

Опубликовано: 23.06.1989

Авторы: Никольский, Рахманов, Удовин

МПК: B21H 1/18

Метки: некруглого, поперечного, сечения, ступенчатых, участком

...заготовки расходящимися гранями 4 и 5 осуществляют профилирование заданной поверхности этого участка фигурными элементами 7 и 8. Фигурные элементы 7 и 8 могут быть выполнены за одно целое с клиновыми инструментами 2 и 3 и;ш в виде отдельных вставок. Профилирование поверхности участка с заданным некруглым поперечным сечением производят постепенно по длине этого участка, т. е.соответствии с перемещением в осевом" чо:ленни относительно изделия наклонны дсформирующих граней 4 и 5 клиноиы инструментов 2 и 3. При этом на-гонные деформирующие грани смещаютосевом направлении избыток металла, образующийся в каждом текущем сечении участка при профилировании его поверхности фигурными элементами.После окончания оформления изделия 9...

Номер патента: 1484578

Опубликовано: 07.06.1989

Авторы: Лунькин, Негачева, Рахманов

МПК: B23Q 7/06

Метки: разделения

...2980/14 Тираж 894 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 Изобретение относится к машино-,строению и может быть использовано взагрузочных устройствах металлорежу-щих и сборочных автоматов для подачидеталей типа шпилек,Цель изобретения - повышение надежности выдачи деталей типа шпилекэа счет исключения рывков и заеданийпри перемещении деталей.На фиг. 1 показано устройство дляреализации способа; на фиг. 2 - тоже, вид сверху. Детали 1 типа шпилек загружают в вертикальный накопитель 2. На выходе накопителя 2 деталь 1 за счет криволинейной поверхности 3 разворачиваоется под углом...

Номер патента: 1481581

Опубликовано: 23.05.1989

Авторы: Бардер, Корнилов, Рахманов, Робул

МПК: F23C 10/18

Метки: копящего, слоя, топка

...патрубок 5 сливазолы, а также расположенную между ними погруженную в кипящий слой 6 сепарационную решетку 7, наклоненную всторону патрубка 5 слива золы, состоящую из ряда труб 8, установленныхс зазорами 9, обеспечивающими на1входе непровальность крупной Фракции. Топка снабжена также двумя вибраторами 10, подключенными к трубам8 решетки 7, соответственно, с чередованием через, одну и обеспечивающими их синхронное колебательное движение в противофазе. Трубы 8 обрамлены зигзагообразными в плане колосниками 11, выполненными расширяющимися вниз в поперечной плоскостирешетки 7 и образующими зазоры 9,величина которых уменьшается соответственно от максимального размера подаваемых в топку частиц до максимального размера ожиженных...

Номер патента: 1481534

Опубликовано: 23.05.1989

Автор: Рахманов

МПК: F16F 1/34

Метки: амортизирующее

...и сил трения.Н фиг. 1 показано устройство, продольный разрез; на фиг. 2 - упругий элемент, вид сбоку; на фиг, 3 - то же, вид сверху.Амортизирующее устройство содержит корпус 1 с цилиндрической полостью 2 и конической внутренней стенкой 3. В корпусе 1 установлен цилиндрический стержень 4, который охватывает упругий элемент 5. Упругий элемент 5 выполнен в виде полого тела вращения с продольными прорезями 6 и торцовыми фланцами 7 и 8, фланец 7 подвижно установлен на цилиндрическом стержне 4, а фланец 7 подвижно установлен на цилиндрическом стержне 4, а фланец 8 жестко закреплен на последнем посредством кольца 9, Упругий элемент 5 взаимодействует с внутренней конической стенкой 3 корпуса .Устройство работает следующим образом.При осевом...

Номер патента: 1476182

Опубликовано: 30.04.1989

Авторы: Рахманов, Хакимов

МПК: F04B 19/14

Метки: высоковязкой, добычи, нефти, скважины

...5 перед спуском в скважину 11 прикрепляют в нижней части внутри первой трубы колонны насосных труб 8, а нисходящую ветвь 9 подают в скважину на глубину Н, где Н - необходимая глубина спуска рабочего органа. Затем наращивают трубы в колонну насосных труб 8 и спускают ее с восходящей ветвью 7 в скважину до необходимой глубины, после чего ловильным инструментом (не показан) захватывают закрепленную в нижней части внутри первой трубы колонны насосных труб восходящую ветвь 7 и при помощи лебедки (не показано) поднимают ее на поверхность по колонне насосных труб, одновременно подавая в скважину другую нисходящую ветвь 9. Далее устанавливают ведущее 2 колесо, очиститель 20, уплотнитель 21, отклонитель 19, отводное 3 колесо, фиксатор 16,...

Номер патента: 1475877

Опубликовано: 30.04.1989

Автор: Рахманов

МПК: B65G 47/52

Метки: перегрузки

...1 схематически изображено устройство, общий вид; на фиг. 2 - то же, вид в плане (ряд роликов не показан),Устройство для перегрузки изделий содержит основание 1, подъемное приспособление в виде двух шарнирно соединенных с основанием 1 и грузоподъемной платформой 2 кривошипно-шатунных механизмов, включающих кривошип 3 с шатуном 4 и кривошип 5 с шатуном 6, приводной рольганг, состоящий из установленных на осях в платформе 2 роликов 7, связанных между собой цепной передачей 8, На одной паре криво- шипа 3 и шатуна 4 смонтированы цепные передачи в виде цепей 9 и 10, звездочки 11, двойной звездочки 12 и звездочки 13. Звездочка 11 жестко соединена с осью 14, пропущенной через полый вал 15, на котором закреплены кривошипы 3 и 5 связанные...

Номер патента: 1472156

Опубликовано: 15.04.1989

Авторы: Рахманов, Скалько

МПК: A46B 7/08, B08B 1/00

Метки: поверхности

...6 установлены фрикционные катки 7 и кронштейны 8, Оси 4 выполнены коленчатыми, одним своим концом закреплены на катке 7, а другим - в кронштейне 8, Катки 7 и кронштейны 8 расположены на стороне диска, обращенной к обрабатываемой поверхности. Пучки 3 ворса установлены в обоймах 9.Устройство работает следующим образом.При вращении вала 1 от привода (не показан) вместе с корпусом 2 за счет фрикционного зацепления катков 7 с обрабатываемой поверхностью получают вращение коленчатые оси 4 с ударными элементами 5, Последние за счет кинетической энергии наносят удары на обрабатываемую поверх 2ность и зубья шайб ударных элементов 5 разрушают покрытие, а ворс 3 удаляет отделив шиеся частицы. Величина кинетической энергии ударных элементов...

Номер патента: 1469219

Опубликовано: 30.03.1989

Автор: Рахманов

МПК: F16F 1/14

Метки: торсионный, упругий, элемент

...СССР ОПИСАНИЕ А ВТОРСКОМУ СВИ(57) Изобретение отроению, а именнотизации при динами Изобретение относится ктроению, а именно к устройстизации при динамических наЦель изобретения - повьппдежности и долговечности, чгается конструктивным выполопор.На фиг.1 изображен торсиупругий элемент, общий видным разрезом; на фиг.2 - сеА-А на фиг.1.Торсионный упржит опоры 1 и 2 иВ одной опоре 1 ввыемки 7, а в друные им выступы 8,мещены пластины 3например дугообразной.Устройство работаетобразом.Крутящийрезьбовым ос момент, приложенный к ям 9 и 10 производит етения является повьппение и долговечности за счет боковые поверхности пласвергаются смятию. Крутящий иложенный к резьбовым осям закрутку. пластины в преде й деформации. При снятии нцы торсиона...

Номер патента: 1467201

Опубликовано: 23.03.1989

Автор: Рахманов

МПК: E21D 15/44

Метки: крепи, стойка, шахтной

...в кре.:". пях для очистных и подготовительных выработок, и является усовершенствованием изобретения по авт, св Р 1218128.Цель изобретения - повышение на- дежности в рабате путем исключения заклинивания кольца пои перека"ах,.На Фиг,1 изображена стойка шахт. най крепи разрез; на Фиг,2: - сече".- ние А-й на Фиг,1Стойка содержит выдвижной цилиндр 1. корпус 2 с отверстием 3 для под. вода, сжатого воздуха ва внутреннюю полость 4, расположенную между ними эластичную оболочку 5, на изгибе петли которой устык элены дугаобраз. ные секторы 6-8, имеющие в сечении Б-образную Форму цапочнитепьнае упругое кольцо, например, я виде спиральной пружины 9 расположенное внутрен секторов 6"8. Наружная по " верхнасть секторов может иметь антифрикционное...

Номер патента: 1467199

Опубликовано: 23.03.1989

Автор: Рахманов

МПК: E21D 15/44

Метки: крепи, стойка, шахтной

...с цилиндром 1и снабженный на наружной поверхностипродольными канавками 5, имеющимидугообразный профиль, сопрягаемый сосферической поверхностью шариков 6,расположеннык в зазоре между штоком4 и стаканом 7, закрепленным на корпусе 2 стойки, эластичную оболочку 8,Стойка работает следующим образомПри подаче сжатого воздуха черезотверстие 3 в корпус 2 происходитвыдвижение цилиндра 1 до упора егов кровлю, эластичная оболочка 8обеспечивает герметичность стойки,рики 6. К выдвижному цилиндрусвоим верхним концом жестко прикреплен П 1 4, а стакан 7 - к К 2. Приподаче сжатого воздуха через отверстие 3 в К 2 происходит выдвижениецилиндра 1 до упора его в кровлюЭластичная оболочка 8 обеспечиваетгерметичность стойки. При действиипоперечных...

Номер патента: 1465161

Опубликовано: 15.03.1989

Авторы: Никольский, Рахманов, Удовин

МПК: B21H 1/18

Метки: заготовки, поперечно-клиновой, прокатки, прутковой

...продольной егооси. В момент захвата прутка отрезными ножами 19 ролик 48 находит нарабочую часть кулачка 49, и упор 45под действием кулачка 49 смещается55с оси загрузки прутковой заготовки61 и не препятствует осевому удлинению отделяемой части прутка, Одновременно с внедрением отрезных ножей5055 в пруток деформирующие участки 18производят его калибровку, смещаяизбыток металла односторонним клиномвалков 14 и 15 в противоположную ототрезных ножей сторону. При этом откалиброванная часть прутка удерживается от осевого перемещения отрезными ножами 19. Последние, продолжаявнедряться в пруток, отделяют от негштучную заготовку с приданием ее заднему торцу и переднему торцу прутказаданной выпуклой формы, Отделеннаяштучная заготовка 63 приводным...

Номер патента: 1464978

Опубликовано: 15.03.1989

Авторы: Байрамов, Гурбанязов, Рахманов

МПК: A01J 25/00

Метки: выращивания, растений

...такырных земель и заполняет влагонакопительные борозды 1. По мере накопления вода, фильтруясь через слой песка 2, поступает в поверхностный слой грунта, образуя увлажненную зону. При этом ввиду слабой водоп 1)оницаемости такыровидного (глинистого) грунта контур увлажнения, имеющий парабОлическую форму, охватывает нарезанные влагонакопительные борозды 1 и грядь 3, т. е. влага скапливается в верхних слоях почвы. Г 1 осле окончания периода вла гон- копления и повышения температуры окружающей среды производят посадку семян или рассады с чередованием стелощихся и прямостоящих культур 5 в бороздку: . Затем борозды покрывакп синтетической пленкой 6, в которои выполняют Отзер(- тия 7. Кра 5 8 пленки 6 Г,)0 пе 11 им)т заделывают в...

Номер патента: 1460443

Опубликовано: 23.02.1989

Автор: Рахманов

МПК: F16B 5/06

Метки: соединение

...6, для монтажа которого в осевом отверстии предусмотрен заходной конус 7. Втулка размещена в отверстиях соединяемых деталей 8 и 9, при этом в детали 9 отверстие 25 выполнено глухим ступенчатым. В ступени 10 этого отверстия расположена часть втулки, выполненная с продольными прорезями и с распорным кольцом.ЗОСборка соединения происходит следующим образом.Предварительно внутрь втулки со стороны ее торца через заходной конус вводят распорное кольцо до посадки его в кольцевую канавку. При этом35 кольцо сжимается в пределах ширины его поперечного . разреза и сидит. в. канавке с натягом, т.е. будучи сжатым. Затем втулку вводят в отверстия 40 деталей 8 и 9 до упора головки 2 в поверхность детали 8. В отверстие втулки вводят инструмент 11,...

Номер патента: 1452752

Опубликовано: 23.01.1989

Автор: Рахманов

МПК: B65G 17/32

Метки: грузовой, грузонесущего, конвейера, опорный, подвески, подвесного, элемент

...механизмам, а именно копорным элементам грузовых подвесокг 1 одвесных грузонесущих конвейеров,И может быть использовано в цепяхтолкающих конвейеров для транспортирования штучных грузов.Цель изобретения - повышение надежности работы.10На фиг. 1 показан опорный злеент, общий вид; на фиг. 2 - то же,ид сверху.К траверсе 1 тележечного сцепане показан) жестко прикреплен корус 2 с гнездом в виде усеченногоонуса 3. В корпусе 2 установленари помощи шара 4 и промежуточнойпоры 5 грузонесущая штанга 6. Шар 4, акреплен на верхнем конце грузонеущей штанги 6. Промежуточная опоа 5 выполнена в виде полого телавращения иэ упругого материала, например пружинной стали. На боковойповерхности промежуточной опоры 5Рвыполнены продольные прорези 7 с...

Номер патента: 1451613

Опубликовано: 15.01.1989

Авторы: Адхем-Заде, Рахманов

МПК: G01R 21/00

Метки: искажающих, мощностей, сетях, составляющих, трехфазных

...второй канал - с первым входом устройства и вторым выходом генератора 2 опорных сигналов. Последовательность чередования фаз входных зажимов устройства и выходных зажимов генератора 2 опорных сигналов, соединенных со входами одних и тех же блоков перемножения, одинакова,В установившемся или квазиустановившемся режиме с искажениями самого общего вида, т.е. при наличии высших гармоник, несимметрии и амплитудно-Фазовой циклической низкочастотной модуляции, после перемножения сигналов тока на опорные в блоках 9-14 перемножения и последующего их суммирования группами по три в сумматорах 18 и 19 образуются сигналы, содержащие высокочастотную и низкочастотную составляющие,Высокочастотные составляющие в выходных сигналах сумматоров 18 и 19...

Номер патента: 1446382

Опубликовано: 23.12.1988

Автор: Рахманов

МПК: F16F 7/00

Метки: опора, упругая

...иены в виде колец, а высота дополнительных элементов меньше наружного диаметра последних. Составитель А.Дубовицкий Редактор Г.Гербер Техред Л.Олийнык Корректор С.ШекмарЗаказ 6732/41 Тираж 784 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению, а именно к устройствам для поглощения ударных нагрузок и гашения вибрации.Йель изобретения - повышение надежности в работе при высокочастот" ных колебаниях и вибрации за счет потенциальной энергии деформируемых элементов и за счет внутреннего трения.На чертеже изображена упругая опора,. общий вид.Упругая...

Номер патента: 1441093

Опубликовано: 30.11.1988

Автор: Рахманов

МПК: F16D 3/70

Метки: муфта, рахманова, упругая

...3 и зазором в относительно отвер стия полумуфты 2. На каждом пальце 3 внутри пакета установлен нажимной диск 5, а по обе стороны пакета упругих разреэных колец 4 на пальце 3 установлены с кольцевым зазором а флакцы 6 с опорными буртами 7, при этом бурты 7 размещены внутри пакета упругих колец 4.Муфта работает следующим образом.Крутящий момент передается от по лумуфты 1 на пальцы 3, диски 5, упругие кольца 4 и фланцы 6 на полумуфту 2. При максимальной деформации пакета упругих колец 4 в пределах упругости и выборки зазора "в" пальцы 3 вступают в контакт с фланцами 6, которые непосредственно контактируют с полумуфтой 2. При уменьшении нагруз" ки упругие кольца 4 за счет накопленной в них потенциальной энергии воз" вращают пальцы 3 в...

Номер патента: 1435508

Опубликовано: 07.11.1988

Автор: Рахманов

МПК: B65G 17/38

Метки: конвейера, орган, подвесного, тяговый

...сборкицепи.На фиг. 1 показан тяговый орган, общий вид; на фиг. 2 - конструкция валика,Тяговый орган содержит треугольныезвенья цепи 1, соединенные между собойтраверсами 2 с катками 3 и крепежными Оэлементами 4, пропущенными через центральное отверстие 5 в траверсе 2. Тяговый органснабжен двумя парами валиков 6 и 7,закрепленных на траверсе 2. Концы пар валиков 6 и 7 закреплены между пластинами8 и 9 траверсы 2, Каждая пара валиков6 и 7 охватывается треугольными звеньямицепи 1, вершины которых направлены впротивоположные стороны и соединены с такими же звеньями цепи 1,Через центральное отверстие 5 пропущенкрепежный элемент 4, на котором установлены втулки 10 и 11 и катки 3. Для нормальной эксплуатации цепи сопрягаемые поверхности звена...

Номер патента: 1434457

Опубликовано: 30.10.1988

Авторы: Пресс, Рахманов, Романова, Сорочкина

МПК: G06G 5/00

Метки: пневматический, функциональный

...Ру , соответствующее линии симметрии реализуемой симметричной функции.В соответствии со схемой включения элемента 3 сравнения на его вы ходе формируется сигнал: где 1 - логическая операция выбораминимального сигнала.При изменении Рот Одо Р"выходной сигнал Ре элемента 3 повторяет входной сигнал Рдо значенияРзатем начинает инвертироваться.Таким образом, значение устанавливаемого опорного давления Р являетсяопточкой начала инвертирования входного сигнала, а сам элемент 3 можно .назвать инвертором,Рассмотрим работу преобразователяна конкретном примере реализации симметричной кусочно-линейной функции(фиг.2),Логическая Формула для левой ветвибудет иметь вид где Р , Р - пневмосигналы, соответ% 9ствующие уравнениямпервого и второго отрезков...
