Регулируемый фазовращатель

РЕГУЛИРУЕМЫЙ ФАЗОВРАЩАТЕЛЬ, содержащий входной и выходной преобразователи сдвиговых акустических волн с линейной поляризацией, находящиеся в акустическом контакте со звукопроводом, выполненным из монокристалла редкоземельного молибдата и содержащим первую бидоменную пластину Z-среза, плоскость доменной границы которой перпендикулярна ее основным граням и составляет угол /4 с векторами акустической поляризации входного и выходного преобразователей сдвиговых акустических волн, ориентированных коллинеарно один относительно другого, и основные управляющие электроды, расположенные на основных гранях первой бидоменной пластины звукопровода и соединенные с выводами источника регулируемого электрического напря-жения, отличающийся тем, что, с целью расширения диапазона регулирования, в него введен дополнительный управляющий электрод, а звукопровод дополнительно содержит вторую бидоменную пластину, выполненную идентично первой бидоменной пластине и находящуюся с ней в акустическом контакте по одной из своих основных граней, причем дополнительный управляющий электрод, расположенный на другой основной грани второй бидоменной пластины звукопровода, соединен с соответствующим выводом источника регулируемого электрического напряжения, при этом доменные границы в первой и второй бидоменных пластинах звукопровода коллинеарны одна другой.

Изобретение относится к радиоэлектронике и может быть использовано в устройствах обработки информации.
Целью изобретения является расширение диапазона регулирования.

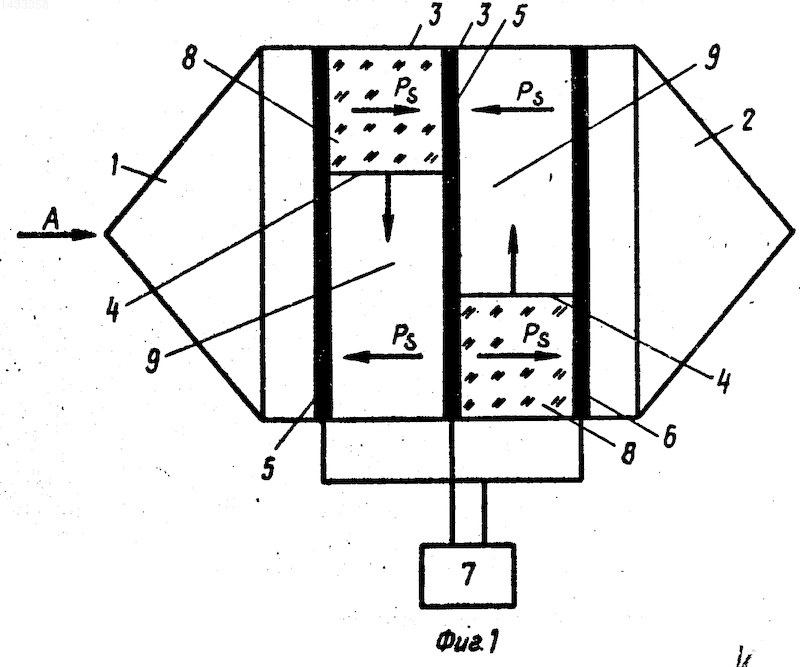

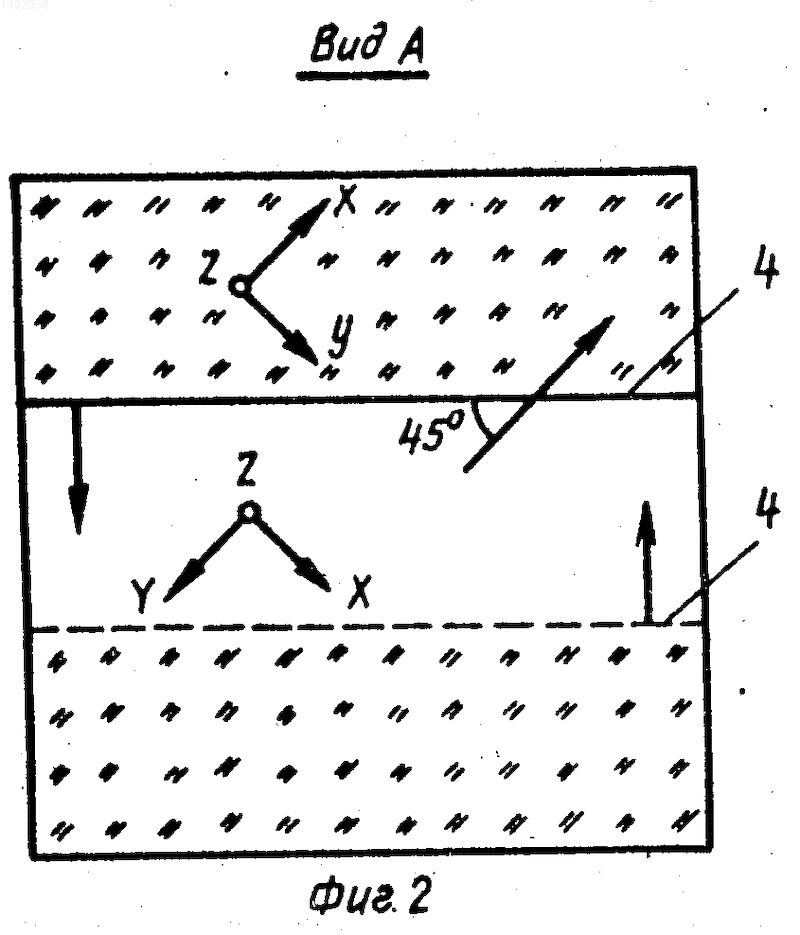

На фиг. 1 изображен регулируемый фазовращатель; на фиг. 2 вид А на фиг. 1.
Регулируемый фазовращатель содержит входной и выходной преобразователи 1 и 2 сдвиговых акустических волн с линейной поляризацией, находящиеся в акустическом контакте со звукопроводом 3 из монокристалла редкоземельного молибдата, состоящим из первой и второй бидоменных пластин, выполненных идентично и находящихся в акустическом контакте друг с другом по одной из своих граней. Плоскости доменных границ 4 первой и второй бидоменных пластин перпендикулярны их основным граням и составляют угол /4 с векторами акустической поляризации входного и выходного преобразователей 1 и 2 сдвиговых акустических волн, ориентированных коллинеарно один относительно другого. Плоскости доменных границ 4 в первой и второй бидоменных пластинах также коллинеарны одна относительно другой. На основных гранях первой и второй бидоменных пластин расположены основные и дополнительные управляющие электроды 5 и 6, соединенные с соответствующими выводами источника 7 регулируемого электрического напряжения.
Регулируемый фазовращатель работает следующим образом. При подаче на входной преобразователь 1 электрического сигнала с круговой частотой _o в объем звукопровода 3 излучается сдвиговая акустическая волна, распространяющаяся в направлении Z кристалла. Возбужденная сдвиговая акустическая волна, распространяясь в направлении Z, проходит последовательно первую, а затем вторую пластины, образующие звукопровод.
Попадая в первую пластину звукопровода, сдвиговая акустическая волна делится на две части. Одна часть волны распространяется на домену 8, при этом вектор ее акустической поляризации коллинеарен оси Y кристалла и волна отвечает медленной сдвиговой моде, скорость распространения которой V Другая часть волны распространяется по домену 9, при этом вектор акустической поляризации этой части волны коллинеарен оси Х кристалла и волна является быстрой сдвиговой, скорость ее распространения V_q. Пройдя первую пластину звукопровода, волна попадает во вторую. Здесь возможны два варианта ее дальнейшего распространения. В одном случае часть волны, распространявшаяся по домену 8, целиком переходит в домен 9 второй пластины, а другая часть волны, распространявшаяся по домену 9, разделяясь на две составляющие, переходит в домены 8 и 9 второй пластины. В другом случае часть волны, распространявшаяся по домену 8, разделяясь на две составляющие, переходит в домены 8 и 9 пластины, а другая часть волны, распространявшаяся по домену 9, целиком переходит в домен 8.
Фаза выходного сигнала будет зависеть от положения доменных границ бидоменных пластин. При подаче от источника 7 на управляющие электроды 5 и 6 большего по величине коэрцитивного значения доменные границы смещаются навстречу друг другу из крайних положений или наоборот движутся к ним, в зависимости от знака приложенного напряжения, что приводит к изменению фазы выходного сигнала.
Регулируемый фазовращатель позволяет увеличить диапазон регулирования фазы до значения .
Изобретение относится к радиоэлектронике. Целью изобретения является расширение диапазона регулирования. Регулируемый фазовращатель содержит входной и выходной преобразователи 1 и 2 сдвиговых акустических волн с линейной поляризацией, находящиеся в акустическом контакте со звукопроводом 3, выполненным из монокристалла редкоземельного молибдата и состоящим из первой и второй бидоменных пластин, выполненных идентично и находящихся в акустическом контакте друг с другом по одной из своих граней. Плоскости доменных границ 4 первой и второй бидоменных пластин перпендикулярны их основным граням и составляют угол /4 с векторами акустической поляризации входного и выходного преобразователей 1 и 2 сдвиговых акустических волн, ориентированных коллинеарно один относительно другого. Плоскости доменных границ 4 и первой и второй бидоменных пластин также коллинеарны одна относительно другой. На основных гранях первой и второй бидоменных пластин расположены основные и дополнительный управляющие электроды 5 и 6, соединенные с соответствующими выводами источника регулируемого электрического напряжения. Регулируемый фазовращатель позволяет увеличить диапазон регулирования фазы до значения = . 2 ил.
