Стереодекодер сигналов с полярной модуляцией
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

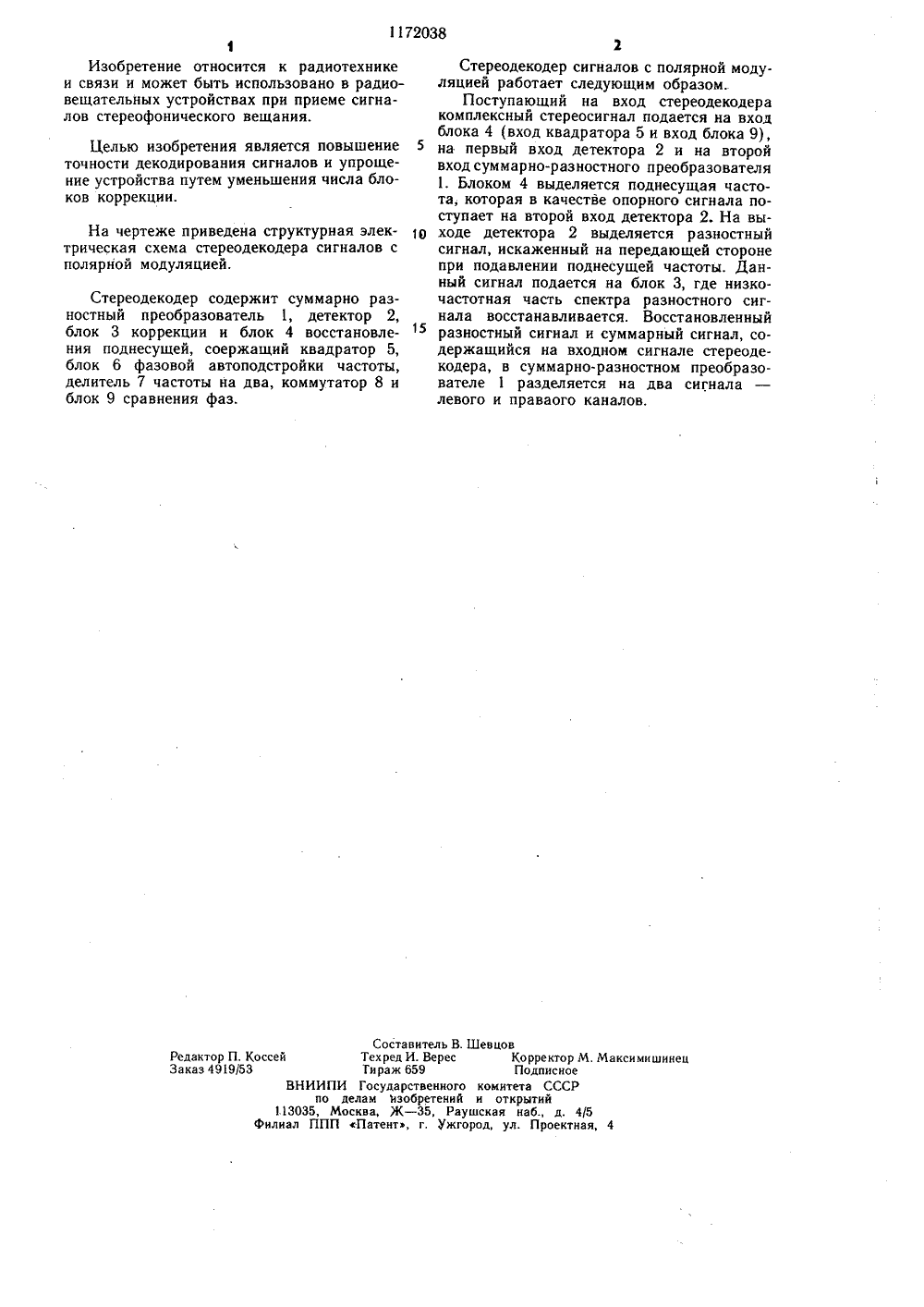

,ЯО 11 4 Н 500 51) ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ И .ВВИВ. БРЕТ ЬСТВ ВТОРСКОМ,Ф СВИ(54) (57) СТЕРЕОДЕКОДЕС ПОЛЯРНОЙ МОДУЛЯЦщий суммарно-разностный пблок коррекции, детектор,которого соединен с выходоновления поднесущей частоиз последовательно соединтора, блока фазовой автопо 9 аа ОПИСАНИ СССР1979.Р СИГНАЛОВ ИЕЙ, содержареобразователь,первый вход м блока восстаты, состоящего енных квадрадстройкн частоты, делителя частоты на два и коммутатора, а также блока сравнения фаз, выход которого соединен с управляющим входом коммутатора, выход которого является выходом блока восстановления поднесущей частоты и объединен с первым входом блока сравнения фаз, второй вход которого объединен с входом квадратора и является входом блока восстановления поднесущей частоты, соединенным с первым входом суммарно-разностного преобразователя и вторым входом детектора, отличающийся тем, что, с целью повышения точности декодирования сигналов и упрощения устройства путем уменьшения числа блоков коррекции, блок коррекции включен между выходом детектора и вторым входом суммарно-разностного преобразователя,1172038 1Изобретение относится к радиотехнике и связи и может быть использовано в радиовещательных устройствах при приеме сигналов стереофонического вещания. Целью изобретения является повышение точности декодирования сигналов и упрощение устройства путем уменьшения числа блоков коррекции. На чертеже приведена структурная электрическая схема стереодекодера сигналов с полярной модуляцией. Стереодекодер содержит суммарно разностный преобразователь 1, детектор 2, блок 3 коррекции и блок 4 восстановления поднесущей, соержащий квадратор 5, блок 6 фазовой автоподстройки частоты, делитель 7 частоты на два, коммутатор 8 и блок 9 сравнения фаз. 2Стереодекодер сигналов с полярной модуляцией работает следующим образом,Поступающий на вход стереодекодеракомплексный стереосигнал подается на вход блока 4 (вход квадратора 5 и вход блока 9), на первый вход детектора 2 и на второй вход суммарно-разностного преобразователя 1, Блоком 4 выделяется поднесущая частота, которая в качестве опорного сигнала поступает на второй вход детектора 2. На вы ходе детектора 2 выделяется разностныйсигнал, искаженный на передающей стороне при подавлении поднесущей частоты. Данный сигнал подается на блок 3, где низкочастотная часть спектра разностного сигнала восстанавливается. Восстановленный разностный сигнал и суммарный сигнал, содержащийся на входном сигнале стереодекодера, в суммарно-разностном преобразователе 1 разделяется на два сигнала левого и праваого каналов.Редактор П. Коссей Заказ 4919/53 Составитель В. Шевцов Техред И. Верес Корректор М. Максимишинец Тираж 659 Подписное ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий 1.13035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3610783, 29.06.1983
ПРЕДПРИЯТИЕ ПЯ А-3390
КРАВЧУК ИВАН ЯКОВЛЕВИЧ, МИЛЕХИН ВЛАДИМИР ВАСИЛЬЕВИЧ, ПОЛЯТЫКИН ПЕТР ПЕТРОВИЧ
МПК / Метки
МПК: H04H 5/00
Метки: модуляцией, полярной, сигналов, стереодекодер
Опубликовано: 07.08.1985
