Стереодекодер

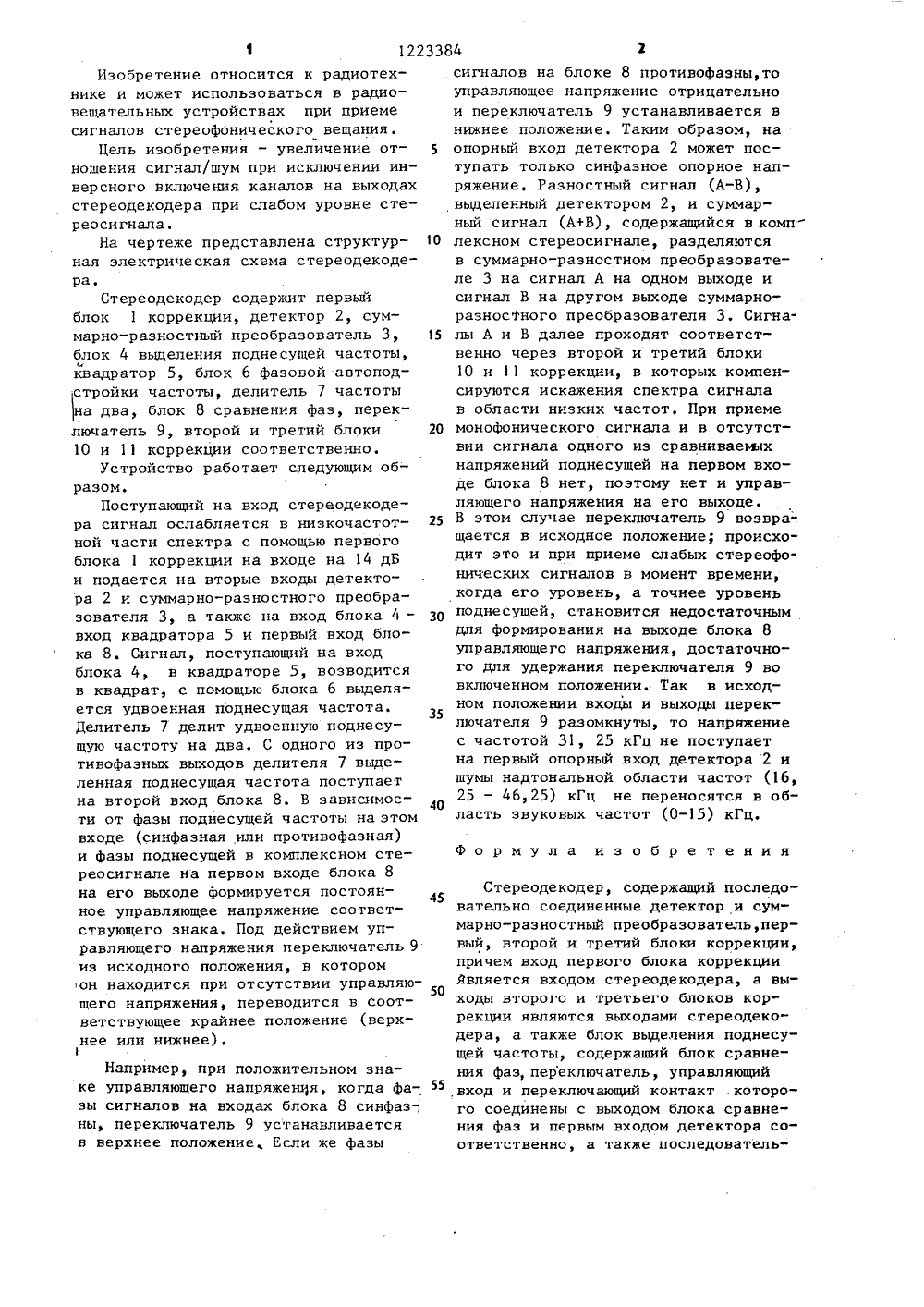

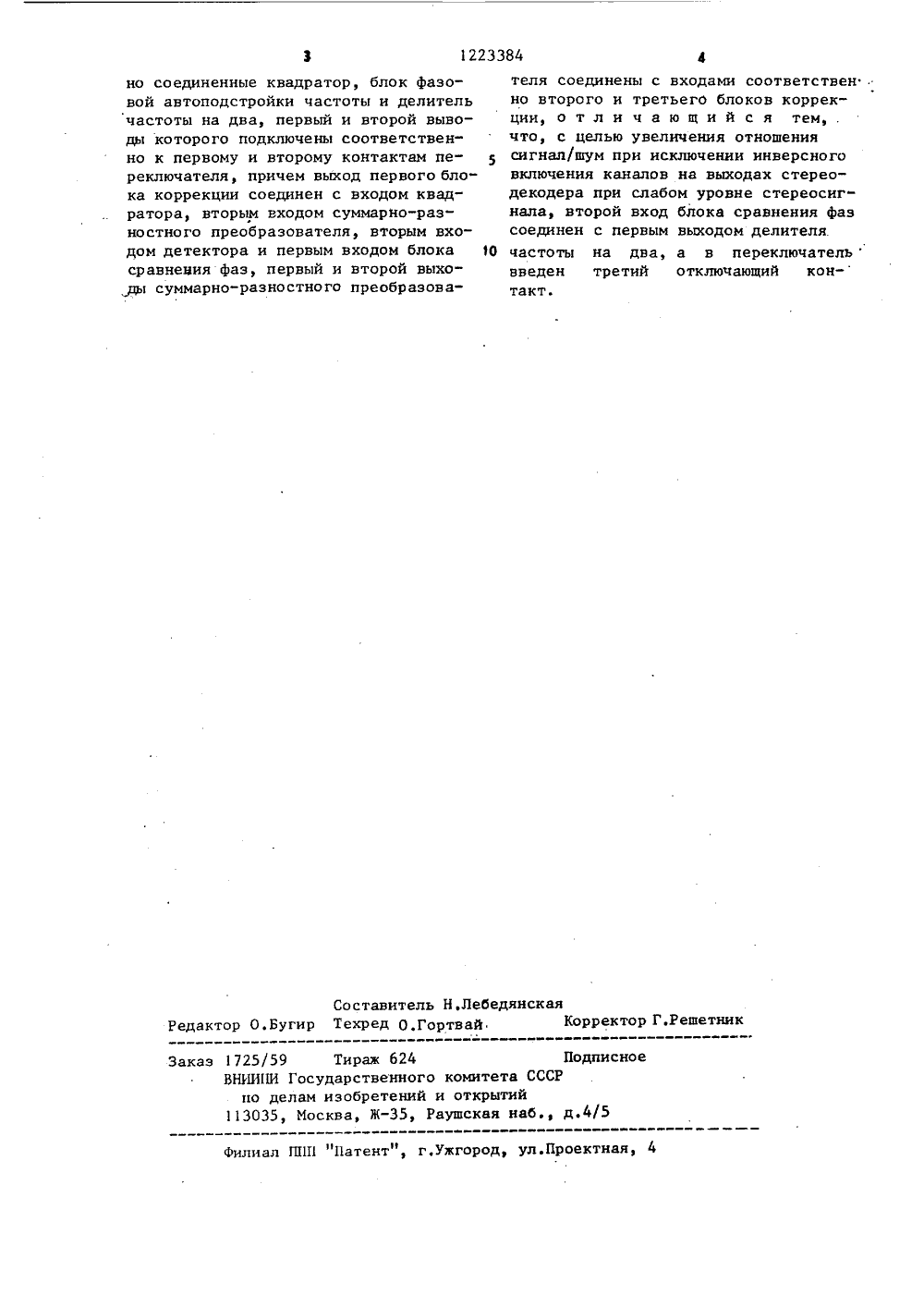

(57) Изобретение относится к радиотехнике и обеспечивает увеличение отношения сигнал/шум при исключении инверсного включения каналов на выходахстереодекодера при слабом уровне стереосигнала. Входной сигнал, ослабленный в низкочастотной части спектраблоком 1 коррекции, поступает на детектор 2, на суммарно-раэностный преобразователь 3 и блок выделения подОО, эйли ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ К АВТОРСКОМУ СВИДЕТЕ несущей частоты (БВПЧ)4.БВПЧ 4 содержит квадратор 5, блок 6 фазовой автоподстройки частоты, делитель 7 частоты на два, блок 8 сравнения фаэ и переключатель 9, С БВПЧ 4 синфаэноеопорное напряжение поступает на опорный,вход детектора 2. Разностный сигнал с детектора 2 поступает на другой вход суммарно-раэностного преобразователя 3. В этом блоке поступающие сигналы разделяются на сигнал Аи сигнал В, которые подаются на соответствующие блоки 10 и 11 коррекции.В блоках 10 и 11 компенсируются искажения спектра сигнала в области низких частот. При приеме монофоническо.го сигнала и слабых стереофоническихсигналов переключатель 9 находится вразомкнутом состоянии. В этом случаешумы надтональной области частот непереносятся в область звуковых частот. 1 ил.Изобретение относится к радиотех"нике и может использоваться в радиовещательных устройствах при приемесигналов стереофонического вещания,Цель изобретения - увеличение отношения сигнал/шум при исключении инверсного включения каналов на выходахстереодекодера при слабом уровне стереосигнала,На чертеже представлена структур Оная электрическая схема стереодекодера,Стереодекодер содержит первыйблок 1 коррекции, детектор 2, суммарно-разностный преобразователь 3, 15блок 4 выделения поднесущей частоты,квадратор 5, блок 6 фаэовой автопод стройки частоты, делитель 7 частотына два, блок 8 сравнения фаз, переключатель 9, второй и третий блоки10 и 11 коррекции соответственно,Устройство работает следующим образом.Поступающий на вход стереодекодера сигнал ослабляется в низкочастотной части спектра с помощью первогоблока 1 коррекции на входе на 14 дБи подается на вторые входы детектора 2 и суммарно-разностного преобразователя 3, а также на вход блока 4 - ЗОвход квадратора 5 и первый вход блока 8. Сигнал, поступающий на входблока 4, в квадраторе 5, возводитсяв квадрат, с помощью блока 6 выделяется удвоенная поднесущая частОта. 35Делитель 7 делит удвоенную поднесущую частоту на два, С одного из противофаэных выходов делителя 7 выделенная поднесущая частота поступаетна второй вход блока 8. В зависимос Оти от фазы поднесущей частоты на этомвходе (синфазная или противофазная)и фазы поднесущей в комплексном стереосигнале на первом входе блока 8на его выходе формируется по стоян 45ное управляющее напряжение соответствующего знака. Под действием управляющего напряжения переключатель 9из исходного положения, в которомон находится при отсутствии управляющего напряжения, переводится в соответствующее крайнее положение (верхнее или нижнее),Например, при положительном знаке управляющего напряжения, когда фазы сигналов на входах блока 8 синфаз.ны, переключатель 9 устанавливаетсяв верхнее положение, Если же фазы сигналов на блоке 8 противофазны,то управляющее напряжение отрицательно и переключатель 9 устанавливается в нижнее положение. Таким образом, на опорный вход детектора 2 может поступать только синфазное опорное напряжение, Разностный сигнал (А-В), выделенный детектором 2, и суммарный сигнал (А+В), содержащийся в комплексном стереосигнале, разделяются в суммарно-раэностном преобразователе 3 на сигнал А на одном выходе и сигнал В на другом выходе суммарноразностного преобразователя 3. Сигналы А и В далее проходят соответственно через второй и третий блоки 10 и 11 коррекции, в которых компенсируются искажения спектра сигнала в области низких частот. При приеме монофонического сигнала и в отсутствии сигнала одного иэ сравниваемых напряжений поднесущей на первом входе блока 8 нет, поэтому нет и управляющего напряжения на его выходе, В этом случае переключатель 9 возвра" щается в исходное положение; происходит это и при приеме слабых стереофонических сигналов в момент времени, когда его уровень, а точнее уровень поднесущей, становится недостаточным для формирования на выходе блока 8 управляющего напряжения, достаточного для удержания переключателя 9 во включенном положении. Так в исходном положении входы и выходы переключателя 9 разомкнуты, то напряжение с частотой 31, 25 кГц не поступает на первый Опорный вход детектора 2 и шумы надтональной области частот (16, 25 - 46,25) кГц не переносятся в область звуковых частот (0-15) кГц.Формула изобретенияСтереодекодер, содержащий последовательно соединенные детектор и суммарно-разностный преобразователь,первый, второй и третий блоки коррекции, причем вход первого блока коррекции является входом стереодекодера, а выходы второго и третьего блоков коррекции являются выходами стереодекодера, а также блок выделения поднесущей частоты, содержащий блок сравнения фаз,переключатель, управляющий вход и переключающий контакт .которого соединены с выходом блока сравнения фаз и первым входом детектора соответственно, а также последователь1223384 Составитель Н.ЛебедянскаяРедактор О.Бугир Техред О.Гортвай Корректор Г.Решетник Заказ 1725/59 Тираж 624 ПодписноеВНИННИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Филиал П 11 П "Патент", г,ужгород, ул.Проектная, 4 но соединенные квадратор, блок фазовой автоподстройки частоты и делительчастоты на два, первый и второй выводы которого подключены соответственно к первому и второму контактам переключателя, причем выход первого блока коррекции соединен с входом квадратора, вторым входом суммарно-разностного преобразователя, вторым входом детектора и первым входом блокасравнения фаз, первый и второй выхоцы суммарно-разностного преобразователя соединены с входами соответственно второго и третьего блоков коррекции, отличающийся тем, .что, с целью увеличения отношениясигнал/шум при исключении инверсноговключения каналов на выходах стереодекодера при слабом уровне стереосигнала, второй вход блока сравнения фазсоединен с первым выходом делителя. Ю частоты на два, а в переключательвведен третий отключающий кон-такт.
