Полунин

Номер патента: 1377520

Опубликовано: 28.02.1988

Авторы: Витюков, Грицаенко, Полунин

МПК: F23N 5/24

Метки: балансовый, водоподогревателей, газовых, проточных, терморегулятор

...приборам, а именно к проточнымгазовым водонагревателям для горячего водоснабжения.1 ель изобретения - повышение долговечности, надежности и уменьшениеметаллоемкости проточных водоподогревателей.На чертеже представлена схематерморегулятора.На схеме обозначены пламя 1запальной горелки, которым разогревается тонкостенное кольцо 2, охватывающее импульсную трубку 3 циркуляционной воды и соединенное капилляром 4 с сильфоном 5, прокладка 6и двухсторонний клапан 7, на которыйдействует пружина 8,Терморегулятор работает следующимобразом.При отсутствии движения циркуляционной воды в импульсной трубке 3отбор тепла минимальный, вода вполом медном кольце 2 закипает и через капилляр 4 передается давлениена сильфон 5, незакрепленная сторонакоторого...

Номер патента: 1375724

Опубликовано: 23.02.1988

Авторы: Базылев, Карловский, Полунин, Рудаковский, Титов

МПК: E02B 11/00

Метки: горизонтального, дренажа, закрытого, строительства

...в устьях дрен,Дренажная система состоит из закрытого коллектора 1 и дрен 2. Строительство закрытого горизонтальногодренажа осуществляется любым из известных способов (траншейный, узкотраншейный, бестраншейный), но приэтом устья всех дрен 2 располагаютсяна одной глубине, равной глубинеустья дрены 2 в истоке коллектора 1,Дпя поддержания заданной глубиныи проектного уклона дрен 2 при наличии неровностей поверкностей землииспользуют копирный трос. Для установки его по трассе дрены 2 через20 м разбиваются пикеты, а около нихустанавливают регулируемые по высотеупоры, высоту которых на каждом пикете определяют по формулеЬ =К - Ьгде Ы- высота упора в данной точкем см;К - высота упора над уровнемдна дрены (высота...

Номер патента: 1375508

Опубликовано: 23.02.1988

Авторы: Бровко, Ишханова, Полунин

МПК: B65B 9/02

Метки: кромкой, острой, пленку, предметов, упаковывания, штучных

...пазу 28 ножа 10.Криволинейный паз 28 имеет прямолинейный участок 29, начало которого находится на оси 30, являющейся продолжением оси 23 рычага 11, и криволинейный участок 31, радиус которого равен расстоянию между осью 23 рычага 11 и пальцем 27. Расстояние по оси 30 между пальцем 27 в начале прямолинейного участка 29 и45 50 55 его положением в конце прямолинейного участка равно высоте подъема ножа 10.Питатель 13 содержит приводной горизонтальный толкатель 32, взаимодействующий с изделиями в ячейках съемной кассеты 33, приводной вертикальный толкатель 34 с выступом 35, расположенный в корпусе 36 соосно с упаковочным лотком 37, механизмом 14 запечатывания пакетов, механизмом 15 отрезки пакета и тарой 38. Корпус имеет поворотную...

Номер патента: 1374182

Опубликовано: 15.02.1988

Авторы: Пехота, Полунин

МПК: G05B 19/18

Метки: разгона, торможения, электропривода

...И 16. При единичном сигнале на шине 1 Разгон/торможение" импульсы с выхода элемента И 15 поступают через элемент И-ИЛИ 22 на вычитающий вход реверсивного счетчика 19(режим разгона), а при нулевом сигнале (режим торможения) через элемент И 16 - на суммирующий вход счетчика 19. Триггеры 12 и 4 сбрасываются в нулевое состояние сигнала заемас выхода счетчика 20, который вырабатывается после поступления на вычитающий вход счетчика И, импульсов. Таким образом, на выходе счетчика 19после сброса триггеров 12 и 14 устанавливается код, равный числу Иэ,-11, при.разгоне, и И +И 1 при торможении, что соответствует скоростиэлектропривода Р + Ь Р.,Сигнал с выхода триггера 12 поступает на управляющий вход делителя18 частоты и определяют...

Номер патента: 1371556

Опубликовано: 07.02.1988

Авторы: Коврига, Ляшенко, Полунин, Фарносов, Федотов

МПК: A01C 3/00

Метки: навоза, обезвоживания

...диск 12 муфты сцепления жестко закреплен на валу 5 прессующего шнека 2 посредством стакана 13Регулировочный узел сжатия пружины 8 выполнен в виде винта 9, закрепленного на валу 5 прессуюшего шнека 2, и установлен с возможностью осевого перемещения внутри вала 5 и взаимодействия с пружиной 8 ведомого диска 7 муфты сцепления посредством нажимной планки 14, размещенной в продольном сквозном пазу 15 вала 5 прессуюшего шнека 2.1 ружица 8 размещена ца валу 5 межлу упорным подшипником 16 и диском 7 муфты сцепления.Устройство работает слелук)щим обра. 4 О зом,В загрузочную горловину 1 О подается на.возная масса, которая транспортируется пресс к)гцим шнеком 2 вдоль перфорированногоо корпуса 1 в зон полпорного шнека 3.Происхолцт уплотнение...

Номер патента: 1363206

Опубликовано: 30.12.1987

Авторы: Айгинин, Огороднев, Полунин, Ухабин

МПК: G06F 9/50

Метки: запросов, обслуживания

...в исходное 60000001 состояниеЗапросы на обслуживание записываются в регистр 1 по группе входов 10устройства.При подаче сигнала лог,. "1" на .вход 12 устройства по заднему фронтутактового сигнала на С-входе триггер5 устанавливается в единичное состояние. Сигнал лог. "1" с единичного выхода триггера 5 поступает на первыйвход элемента И 6 и на выход 9 устройства,Тактовые импульсы, поступающие навход 14 устройства, через элементИ 6 поступают на счетный вход счетчика 3 и на инверсный вход сдвигарегистра 2. Сигнал лог. "1", занесенньй в нулевой разряд по установочному входу регистра 2, циклически сдвигается на один разряд вправо в регистре 2 и производит последовательныйопрос запросов на обслуживание, записанных в первом регистре 1, При...

Номер патента: 1353600

Опубликовано: 23.11.1987

Авторы: Гречушкин, Макаров, Павловский, Полунин, Шилин, Шнейдерман

МПК: B27G 13/12, B27G 17/02

Метки: рубанок

...уступами 26 в ответные уступы в;корпусе рубанка, а торцами выступов типа ласточкина хвоста - в торцы ответных пазов корпуса рубанка, Кроме того, упругий элемент в виде стальной Г-образной скобы 27, являющейся также стружколомателем и Фиксатором основного ножа 28, при помощи металлического стержня 10 с резьбой на конце надежно фиксирует вставной элемент в корпусе 1 рубанка. Стержень 10 выполняет сразу несколько функций: является запорным механизмом для дополнительного ножа, одновременно армирует корпус вставного элемента, является частью механизма закрепления основного ножа, является "замком" при сборе рубанка со вставным элементом для фиксации вставного элемента в осевом направлении.На Г-образной упругой скобе 27 выполнена сквозная...

Номер патента: 1341346

Опубликовано: 30.09.1987

Авторы: Горник, Гречушкин, Дубов, Малашкин, Павловский, Полунин, Шнейдерман

МПК: E04F 21/16

Метки: инструмент, отделки, поверхностей, растворами, строительными

...поверхности полотна 1 выполнен выступ 10, расположенный параллельно пазу 8, у его кромки со стороны свободного края полотна. Выступ 10, препятствующий стеканию излишков состава обратно через паз 8, разделен ребрами 11 жесткости на участки, что обеспечивает необходимую жесткость полотна 1 в зоне паза 8.Полотно 1 выполнено с хвостовой частью12, расположенной по другую сторону от свободного края полотна 1 (относительно ручки 2) под углом 1 к основной части полотна 1, при этом боковые ребра 6 рдс положены по всей длине хвостовой части 2.Задние кромки 13 боковых ребер 6 расположены под углом у к плоскости полотна.Кромки ребер 11 жесткости выполне.ны заостренными.Инструмент используют следующим образом.При шпатлевании поверхности,...

Номер патента: 1328643

Опубликовано: 07.08.1987

Авторы: Витюков, Полунин

МПК: F24H 1/10

Метки: водогрейных, приборов, проточных, работой

...схеме изображены исполнительные механизмы 1 и 2, теплообменник 3, термопара 4, теплообменник 5 и запорная арматура 6 - 8.Способ осуществляют следующим образом. Энергопотребитель подают в теплообмен 15 ник 3 и часть его общего потока пропускают через теплообменник 5. Энергоноситель подают на исполнительный механизм 1, с которого часть его подают одновременно на термопару 4 горения и теплообменник 5.По сигналу от термопары 4 формируют командный импульс на открытие исполнительного механизма 1 и подают энергоноситель на исполнительный механизм 2.Открывают запорную арматуру 6, пропускают энергопотребитель через теплооб менник 5 и теплообменник 3, тем самым отбирают цасть теплоты в теплообменнике 5 (пропорционально расходу и температуре...

Номер патента: 1326841

Опубликовано: 30.07.1987

Авторы: Витюков, Полунин

МПК: F23N 5/24

Метки: блок-кран, водонагревателей, газовый, проточных, работой

...1 заполняется водой, отобранной от общего потока поступающей в аппарат воды.К теплообменнику 2 подносим зажженнуюспичку (не показано), фреон 113, находящийся внутри теплообменника 2, вскипает .и через капилляр 4 передает давление насильфонную гармошку 5, не закрепленнаясторона которой смещается вниз и воздействует на клапаны 6, которые открываютдоступ газа на запальную горелку и закрывают доступ газа на пробку 7 пробковогокрана, газ поступает на запальную горелку 3 и загорается от зажженной спички.Поворотом ручки 8 пробкового крана открывает пробку 7 и одновременно щитком 8перекрывается смотровое окно 10.При открывании водоразборного крана 40возникает движение воды в трубке 1, приэтом часть паров фреона в теплообменнике...

Номер патента: 1210291

Опубликовано: 30.07.1987

Авторы: Девятков, Клишин, Мельников, Полунин, Рябцева

МПК: B02C 7/175, B03B 5/00

Метки: обогатительная, передвижная

...крепление осуществляется хомутом 27, Привод грохота осуществляетсяприводом 28.Установка работает следующим образом.,Исходная проба загружается вковш 13 загрузочного приспособления 3и подается в бункер 2 дезинтеграто- цра 4, При этом каретка 12 одной паройроликовых опор перемещается по внешней, другой парой - по внутренней поверхностям вертикальных направляющихрамы-саней 1 и сегментньи направляющих 16, В зоне разгрузки ковша 13 каретка 12, шарнирно связанная с тяговыми цепями 14, перемещается по опорным блокам 15 и в то же время роликовыми опорами обкатывается по внутренним поверхностям сегментных направляющих 16, что обеспечивает плавность разгрузки ковша 13, уменьшает динамические нагрузки на элементы конструкции и привода 11...

Номер патента: 1323468

Опубликовано: 15.07.1987

Авторы: Бровко, Полунин

МПК: B65B 9/02

Метки: кромкой, острой, пленку, предметов, упаковывания, штучных

...элемен тами 22 с возможностью захвата и перемещения на шаг предмета и пленки 1, режущий элемент 24, приемную тару 25, механизм 26 нанесения оттиска на поверхность одной иэ лент 1 пленки, 45Устройство работает слеДующим образом. Горизонтальный толкатель 10 выталкивает изделие из ячейки кассеты 12, 50 передвигает его по лотку 13 до упора 16 и устанавливает на основании подпружиненной рамки 19.Одновременно прокладочный материал 5 с бобины 6 но ролику 7 протяги вающим устройством 8 подается на ло" ток 21 и механизм 9 отрезает прокла - цочный материал 5 заданной длины. гГоризонтальный толкатель 10 возвращается н исходное положение, автооператор 11 проворачивает кассету 12на шаг, устанавливая следующую ячейку с изделием соосно...

Номер патента: 1320341

Опубликовано: 30.06.1987

Авторы: Донской, Мушиях, Полунин, Сегодник, Сушинский

МПК: E02F 3/38

Метки: оборудование, одноковшового, рабочее, экскаватора

...7 и взаимодействующих между собой при колебании ковша 7. Корпус гидроцилиндра 11 копания шарнирно закреплен на кронштейне 17, жестко связанном с поворотной осью 4 в верхней ее части,Поворотная ось 4 одновременно по-. средством кронштейна 18 соединена с гидроцилиндром 13 поворота ковша н плане, вторая проушина которого закреплена на рукояти 2. Рабочее оборудование одноконшового экскаватора работает следующим образом.Базовую машину устанавливают на бровке канала напротив места производства работ таким образом, чтобы продольная ось экскаватора была параллельна продольной оси дна канала 12, и начинает работу, ковш при этом находится в открытом положении. Опускают ковш 7 на дно канала 12, регулируя его положение гидроцилиндром 131320341 и...

Номер патента: 1317336

Опубликовано: 15.06.1987

Авторы: Кокурин, Куликов, Марченко, Полунин, Смирнов, Сушков

МПК: G01N 21/88

Метки: датчик, процессе, разрушения, теплозащитного, толщины

...прозрачного световода, распространяется по нему (благодаря полным внутренним отражениям) и выходит из противоположного торца, Для уменьшения потерьсвета при внутренних отражениях световоды изготовляют иэ световедущейжилы с высоким показателем п преломления, окруженной изоляционной оболочкой с меньшим показателем по преломления, В таких световодах потерисвета на поверхности раздела стержня(жилы) и оболочки малы даже для лучей, претерпевающих тысячи отражений.С фотодиода снимается электрическийсигнал, время регистрации которогосоответствует уносу ТЗМ 8 на величи-,ну, равную разности между исходнойтолщиной ТЗМ 8 и координатой торцастержня, Стержень затем начинает разрушаться заподлицо с исследуемым ТЗМ8. Процессу разрушения ТЗМ 8 и датчика...

Номер патента: 1313615

Опубликовано: 30.05.1987

Авторы: Полунин, Прохоров, Чавдаров

МПК: B23K 28/00

Метки: запаса, оценки, прочности, сварных, соединений, технологической

...его части, Р 2 - полуширнну шва в нижней его части, Ь - глубину 4 О шва и угол - - между касательной в точке пересечения широкой части шва с его границей и осью к нормальной поверхности шва. Величины полуосей эллипса Р и Н определяют по формулам 45 Определяют расстояние г, (фиг, 1)оси верхней границы поперечного сечения шва до параллельной ей осиэллипса и расстояние г 2 от нижней границышва до оси эллйпса Вычисляют безразмерные коэффициенты г 2 К = -- и К = -- , определяют 2 безразмерную площадь сечения шва Як.(Кг) на макрошлифе по формулеКБ сСКС) =К 4-Ка + аГС асс К КК И для каждого из сравниваемых сварных соединений определяют критерий К Р - количественную оценку технологической прочности сварного шва по формуле кг1 2 Р--- -) Кк...

Номер патента: 1312327

Опубликовано: 23.05.1987

Авторы: Витюков, Полунин

МПК: F23N 5/24

Метки: автоматики, водонагревателей, газовых, проточных, работой

...5 10 15 20 25 30 35 40 45 котором открывается доступ газа к основной горелке.При закрывании водоразборного крана прекращается движение воды черезимпульсную трубку 8, вследствие чегоувеличивается объем испарившейся жидкости в теплообменнике 7, давлениевнутри сильфона 10 увеличивается, врезультате чего под воздействиемштока 4 клапаны 5 занимают крайнеенижнее положение, пропуск газа происходит только к запальной горелке 6.При внезапном погасании пламенизапальной горелки 6 нагрев теплообменника 7 отсутствует и пары в немконденсируются полностью, давлениевнутри сильфона 10 снижается до минимума, в результате чего клапаны 5занимают крайнее верхнее положение идоступ газа на основную и запальнуюгорелки прекращается, При этом рычаг14 не...

Номер патента: 1310042

Опубликовано: 15.05.1987

Авторы: Бурков, Гехтман, Грабельковский, Ефремов, Жолобов, Полунин, Стуков, Сычугов, Шамшев

МПК: B07B 4/02

Метки: зерноочистительной, пневмосепарирующее

...пир;)(иццнц 0 1 и ш):1 дхцпцлвцл 5)п 0 1 О Р 3(п), ОВ расшлцжп фильтр 1 О очистки вцзлуд.11 нвмосепдрир кш с гнйстш при 1(оодимости мцжсг кцм плктц 351)ься р( - п(д 1 и 11 тР 1(Р(ь 13 31,3 И )3;3 Р)м и.австроство рд(и дг сл(. лук) пим бр- .ОМ .(3 п(п)демый зрпшцй и;1 )х ри;1,1 пп);1 г. ля 6 черз окно 4 пц:3(1 Ся вспирдпицпцый кдцдл 1, из кгрнц,(кипримси ВЫНОСЯТ 51 ВОСЦЛЯН)И В 0.1 Л П 1 НЫМ ПОТЦ- кцм, сцзгс)ндх ь(м Вн 13.151 тцрцм 1, в цс(3. лцчнк) к(3 ру , цс(ж;313 к)т 51 В ц(и и 1 и. к(м О Выв,(ятся з прел(лы машины. ци- П 111111 Я ф 1 К(115 .)11(3)1 ЦТКРЫМ К 11. пднц ш)стпает пд )птныи стдц, д цчищнцыи цт прим(си вц(лу из цслцчшй кдмры 7 В Вцти,5)тцр11 рОЙ,(я очистку на ршета, зерновая смесь через окно 12 130:3(31 Г(51 Вц БТцрци 11 п...

Номер патента: 1307326

Опубликовано: 30.04.1987

Авторы: Голубев, Паврос, Полунин, Тарасов

МПК: G01N 29/04

Метки: дефектоскопии, листового, проката, ультразвуковой

...преобразователями 10, подвижную раму 11 с роликами 8, установленную параллельно неподвижной раме 7, клеть 12 для размещения в ней контролируе-. мого листа, установленную между неподвижной рамой 7 и подвижной рамой 11 с возможностью ее опускания и подъема, и механизм перемещения подвижной рамы 11 в виде пневмоцилинд ров 13 со штоками 14 и тяг 5 с кулачками 16, закрепленными на подвижной .раме 11. Неподвижная рама 7 жестко прикреплена к иммерсионной ваннев вертикальном положении, а подвиж ная рама 11 установлена с возможностью ее перемещения по нормали к плоскости рамы 7.Кроме того, устройстводля ультразвуковой дефектоскопиилистового про ката содержит вал 17 и подпятники 18 клети 2.Устройство для ультразвуковой дефектоскопии листового...

Номер патента: 1303066

Опубликовано: 15.04.1987

Авторы: Беляев, Болбышко, Колешко, Полунин

МПК: A01D 34/86

Метки: дамб, каналов, косилка, окашивания, откосов, роторная

...смонтирована в корпусе 7 косилки. Вторая подшипниковая опора 4 установлена в стойке 15 и шарнирно закреплена на корпусе 7 косилки посредством амортизаторов 9.Амортизатор 9 состоит из корпуса 16, поршня 17, штока 18, дросселируюшей щели 9 и обратного клапана 20 н заполнен жидкостью. Опорная лыжа О жестко связана с корпусом 7, а опорная лыжа 11 - с подшипниковой опорой 14 посредством стойки 15.Привод ротора 8 осуществляется гидродвигателем 21.Косилка работает следующим образом.Для окашивания откоса косилка при помощи гидроцилиндров 4, 5 и 6 устанавливается на откосе, при этом ротор 8 занимает среднее промежуточное положение. Гидро- цилиндры управления стрелой 4 и рукоятью 5 устанавливаются в положение Заперто, а гидроцилиндр 6 поворота...

Номер патента: 1298596

Опубликовано: 23.03.1987

Авторы: Деденев, Полунин, Прохоров

МПК: G01N 3/20

Метки: замедленному, испытания, разрушению, сварного, склонность, соединения

...пластины, выполняют на 25поверхности Пглухую прорезь 2 внаправлении сжатия и сваривают частисоставной пластины сварным швом 3 состороны, противоположной поверхностиП . Сварку осуществляют вдоль прорези 2 с проплавлением до нее.Для нагружения составную пластинуразмещают в эажимном устройстве 4 изакрепляют ее силовым винтом 5 так,что сварной шов 3 разместится наопоре 6, Каждую часть 1 составной пла35стины выдерживают под действием поперечных изгибающих усилий Р, постоянных во времени, но различных дляразличных частей пластины. Наиболеенагруженным является сечение вдольшва 3. Наблюдение за трещинообраэованием в этом сечении позволяет выявить влияние локальных дефектов вкорне шва в плоскостях совмещенияучастков 1 составной...

Номер патента: 1298143

Опубликовано: 23.03.1987

Авторы: Гехтман, Полунин, Тарасенко, Шамшев, Шатохин

МПК: B65G 17/36

Метки: ковшовый, элеватор

...образованный канал от- ф водится от Б 4 в зону загрузки 11, 2 ил,1298143 Формула изобретения А-А иг.Я Составит ехред Й.ираж 778 тета ССГ Ж - .35, Рое предпр ль Берес олчано Редактор А. ШанЗаказ 739/21ВНИИПИ Госуда113Производственн Корректор И. ЭрдейиПодписноеелам изобретений и открытийя наб., д. 4/5г. Ужгород, ул. Проектная, 4 р ственного ко35, Москва,полиграфиче Р под ушск пятне Изобретение относится к промышленному транспорту, а именно к ковшовым элеваторам.Целью изобретения является снижениеповреждения зерна за счет исключенияего попадания на барабан и внутрь барабана.На фиг. 1 изображен ковшовый элеватор, общий вид; на фиг. 2 - разрезА - А на фиг, 1,Ковшовый элеватор включает бесконечную тяговую лентус ковшами 2, огибающую...

Номер патента: 1297939

Опубликовано: 23.03.1987

Авторы: Гехтман, Олейников, Полунин, Турищев

МПК: B07B 1/40

Метки: зерноочистительных, машин, механизм, решета, фиксации

...рамок с очистителями необходимо повернуть КВ 1 на 180 в обратном напоравлении, Н 4 освобождаются и пружи)ектная, 4 Изобретение относится к сельскохозяйственному машиностроению и можетбыть использовано в качестве механизма фиксации кассет с решетами и поджатия рамки с очистителями в зерноочистительных машинах,Цель изобретения - упрощение конструкции и повышение надежности работы механизма фиксации.На фиг.1 показан механизм, общий 10вид; на фиг.2 - разрез А-А на фиг.1,Иеханиэм включает коленчатый вал1, закрепленный скобами 2, ограничители-уплотнители 3, ползуны 4, расположенные в зонах колен, установленные в кронштейнах-направляющих 5,закрепленных на боковине корпуса б,и опирающиеся на концы пружин 7 изгиба. Ползуны выполнены в...

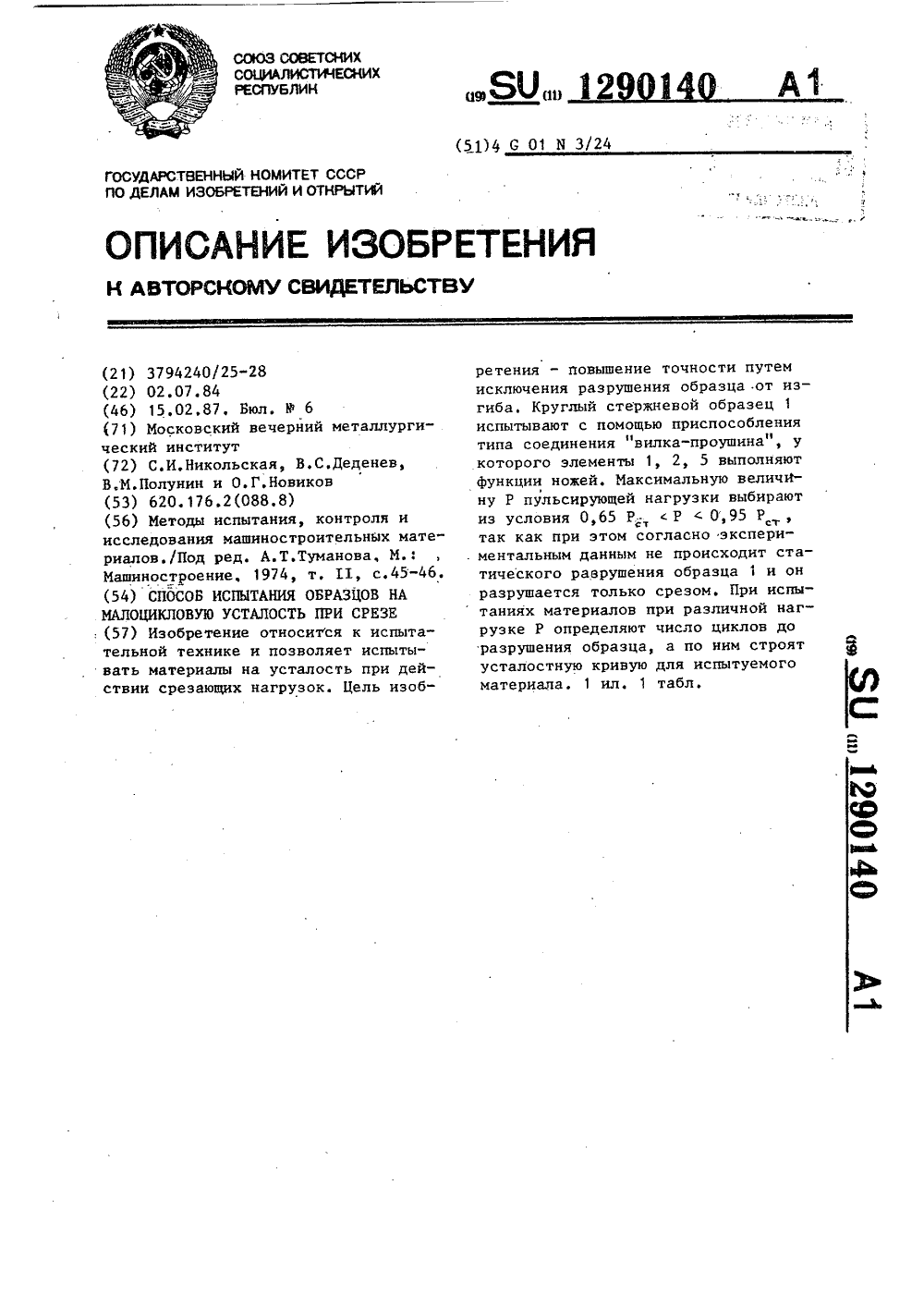

Номер патента: 1290140

Опубликовано: 15.02.1987

Авторы: Деденев, Никольская, Новиков, Полунин

МПК: G01N 3/24

Метки: испытания, малоцикловую, образцов, срезе, усталость

...выставленных отверстиях, выполненных в плоских зубьях 2 и 3 вилки 4 и проушине 5, расположенном между зубьями 2 и 3. Зубья 2 и 3 и проушина 5 вы 20 полняют функции ножей при срезе образца 1. К проушине 5 или вилке 4 прикладывают пульсирующую нагрузку, максимальную величину Р которой выбирают из условия 0,65 Р, - ,Р0,95 Р где Р - величина статической нагруз-, ки, обеспечивающей разрушение образца по плоскостям среза.По экспериментальным данным при нагружении образца нагрузкой Р)0,65 Р исключается разрушение егоств зоне между плоскостями среза от нормальных напряжений изгиба, а при нагружении образца нагрузкой Р ( (0,95 Р , он в большинстве случаев 35 разрушается при первом цикле нагружения, т.е. статически.Испытание продолжают до...

Номер патента: 1268971

Опубликовано: 07.11.1986

Авторы: Борисова, Игумнова, Кокурин, Куликов, Полунин, Сушков

МПК: G01K 7/02

Метки: датчик, прогрева, теплозащитного, уноса

...между платами. Корпус датчика выполнен в виде усеченноо конуса и плотно устанавливается в теплозашитном материале 4 и закрепляется крышкой 5, снабженной изоляционной втулкой 6. Выводы 7 термопар проходят через отверстия 8 в платах 1 и полости 9 втулки 6 собрзны в жгут 10. Отверстия 8 могут быть выполнены наклонно или перпендикулярно к плоскости плат 1. Материал плат 1 и теплоззпгитный материал 4 могут быть одной марки. Горячие спаи 3 термопар 2 развернуты в плоскостях плат 1 относительно друг друга, цто обеспечивает дополнительную изоляцию вьводов термопар 1.Датчик работает следующим образом.1 о хчере прогрева корпуса дзт икз изменяетя термо-ЭДГ термопар, цто соответствует температуре волнового фронта, проходящего через поверхность...

Номер патента: 1263923

Опубликовано: 15.10.1986

Авторы: Маськов, Полунин, Скуратов

МПК: F16B 39/02

Метки: резьбовой, сомоконтрящийся, элемент

...изобретения является повышение удобства монтажа.На фиг. 1 приведен элемент в сведенном. состоянии, общий вид; на Фиг. 2 - то же, в рабочем состоянии; на фиг. 3 - разрез А-А на фиг, 2.Резьбовой элемент состоит из головки 1 и резьбового стержня 2, разделенного продольными прорезями 3 на несколько пружинящих частей 4.На средней части стержня выполнена коническая проточка 5 с вершиной конуса, обращенного к головке, а на конце стержня - проточка 6. Продольные прорези выполнены расширяющимися к торцу стержня.С целью обеспечения необходимого натяга в резьбе для самоторможения элемента его упругие части перед монтажом разводят в стороны, пластически деФормируя ихоснования.Затем упругие части сводят вместе и на проточку 6 надевают...

Номер патента: 1258845

Опубликовано: 23.09.1986

Авторы: Асцатуров, Вертлиб, Крупникова-Перлина, Могилевский, Плещук, Полунин, Портной, Шадек

МПК: C21D 1/74

Метки: безокислительного, горячую, деформацию, металлов, нагрева, печах, пламенных

...процессаза счет устранения окалинообразования и дефектного слоя при нагреве.Способ осуществляют следующим образом,В пламенной печи нагрев заготовокиз меди и сплавов на ее основе ведутдо температуры начала активного окисления, .т,е. до температуры поверхности 550-600 С, с коэффициентом расхода воздуха, близким к единице. В дальнейшем нагрев до заданной температуры осуществляют при соотношенииСО/Н О в атмосфере печи в пределах0,8-0,84,В камерной печи нагревают опытныеообразцы меди до с=580-600 С в атмосфере с избытком воздуха (ю=11 - 1,4)и выдержкой около часа, а затеи -в режиме с м около 0,54, что соответствует СО/Я 0=0,812, до С 940-950 Си часовой выдержкой. Угар (количествоокалины по разнице массы образцов дои после нагрева и...

Номер патента: 1258472

Опубликовано: 23.09.1986

Авторы: Буговский, Глуходедов, Гриценко, Новиков, Полунин, Чурсинов

МПК: B02C 13/04

Метки: измельчения, кормов

...е корпус, в котоотор с молотками, ями ромбовидной )й иразгрузочный и ч а ю щ е е с я повышения качествана внутренней са смонтированы новидной формы, а ном сечении имеют стрены в своей,Сердюкова СостаТехред Редактор В.Петра Заказ 5057/7 Шекмар Коррек Тираж 582 Государственно делам изобрет Москва, Ж,писно тета СССР НИИПИ комиий иаушс открытий ая наб/5 1303 Производственно-полиграфическое предприятие, г. Ужгород, ул.Проектная, 4 12584Изобретение относится к устройствам для измельчения кормов и можетбыть применено в сельскохозяйственной и других отраслях промышленности,Цель изобретения - повышенйе качества готового продукта.На фиг. 1 изображено устройстводля измельчения кормов, общий вид,на фиг. 2 - вид Ана фиг. 1.Устройство для...

Номер патента: 1256815

Опубликовано: 15.09.1986

Авторы: Бурков, Гехтман, Ефремов, Полунин, Сычугов

МПК: A01F 12/44, B07B 4/02

Метки: зерноочистительной, пневмосепарирующее

...комитета СССР во делам изобретений и открытий 13035, Москва, ЖРаушскан наб., д,4/5Производственно-полиграфическое предприятие г.ужгпрод, ул. Проектияя, 4 Изобретение относится к сельскохозяйственному производству, а также к мукомольно-элеваторной и 1 комбикормовой промьппленности и предназначено для очистки и сортировки зерна и зерновых материалов.Цель изобретения - снижение энергоемкости сепарации.На чертеже изображено предлагаемое устройство. 1 ОУстройство состоит из воздушных магистралей, образующих. замкнутую аспирационную систему диаметрального вентилятора 1. Система аспирации включает воздушную магист раль 2, соединяющую вход первого пневмосепарирующего канала 3 с отстойной камерой 4 второго пневмосе". парирующего канала...

Номер патента: 1256146

Опубликовано: 07.09.1986

Авторы: Полунин, Романовский

МПК: H03F 3/38

Метки: м-дм, постоянного, типа, усилитель

...от изменения величины входного напряжения, С выхода формирователя 12 импульсы поступают на вход дополнительного ключа 14 через дифференцирующую цепочку 13. На управляющий вход дополнительного ключа4 подается напряжение от генератора 10. На выходе дополнительного ключа 14 появляются дифференцированные импульсы положительной либо отрицательной полярности, Импульсы положительной поляр ности появляются при совпадении во времени переднего фронта выходных импульсов формирователя 12 и открытого состояния дополнительного ключа 14, что соответствует, например, положительной полярности входного напряжения усилителя постоянного тока. Импульсы отрицательной полярности появляются при совпадении во времени заднего фронта выходных импульсов...

Номер патента: 1254109

Опубликовано: 30.08.1986

Авторы: Закржевский, Колешко, Мушиях, Полунин

МПК: E02B 11/00

Метки: дренажных, колодцев, промывки

...узла 1 фиксации размещен с возможностью вертикального перемещения коллектор 5 с размывающими головками 6. Коллектор 5 закреплен на водонагнетательном трубопроводе 7 с возможностью вращения вокруг вертикальной оси. Водонагнета тельный трубопровод 7 установлен с возможностью вертикального перемещения вместе с коллектором 5 и головками 6.Размывающие головки 6 расположены под одинаковым углом к вертикали, что обеспечивает вращение коллектора 5 вокруг своей вертикальной оси. Над коллектором 5 на трубопроводе 7 жестко закреплен диск 8, равный по диаметру коллектору 5. Для закрепления узла 1 фиксации при его опускании на дно колодца 4 в верхней части колодца 4 установлены съемные струбцины 9, Для отвода пульпы из узла 1 фиксации объема...
