Способ испытания образцов на малоцикловую усталость при срезе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1290140
Авторы: Деденев, Никольская, Новиков, Полунин
Текст

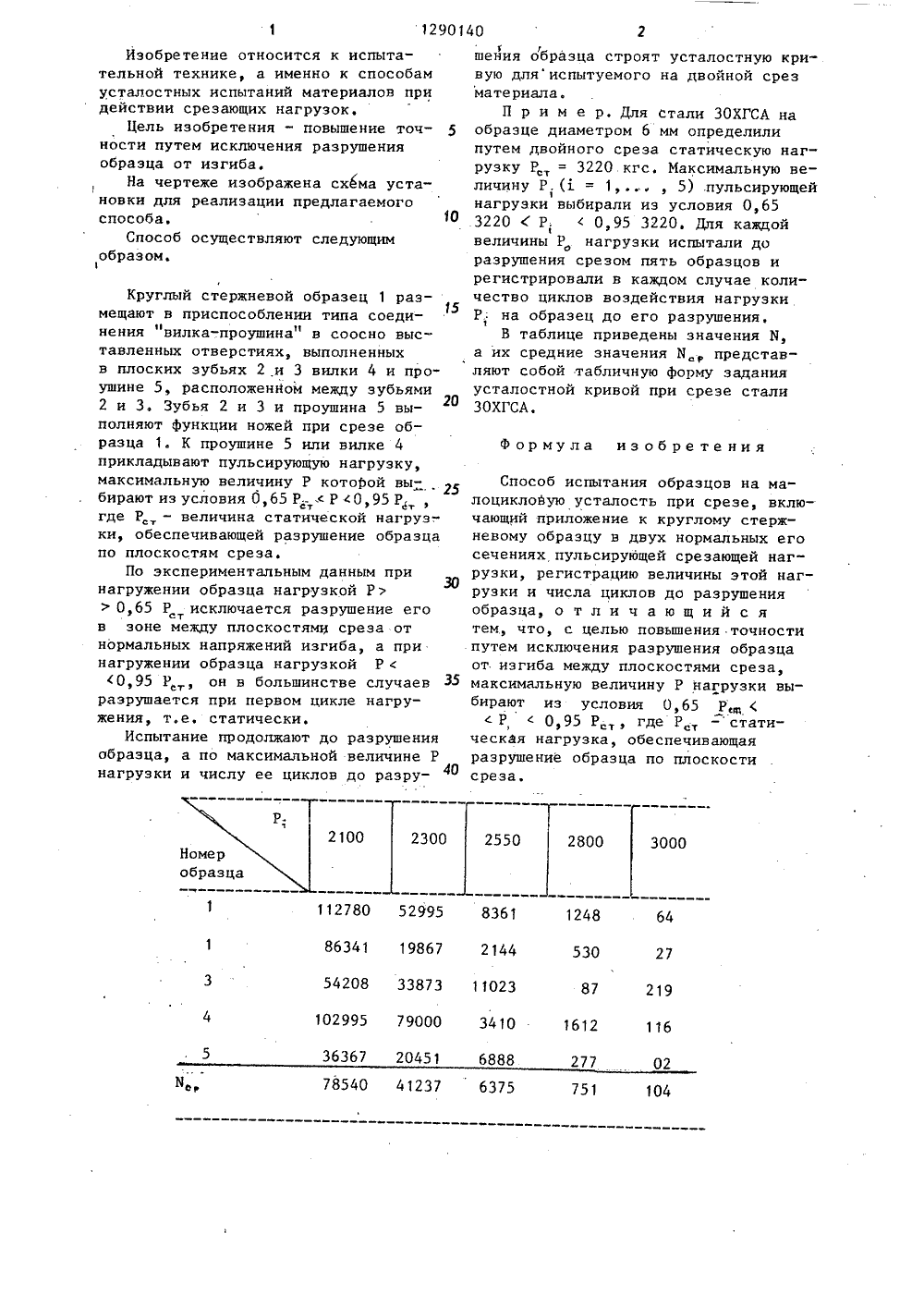

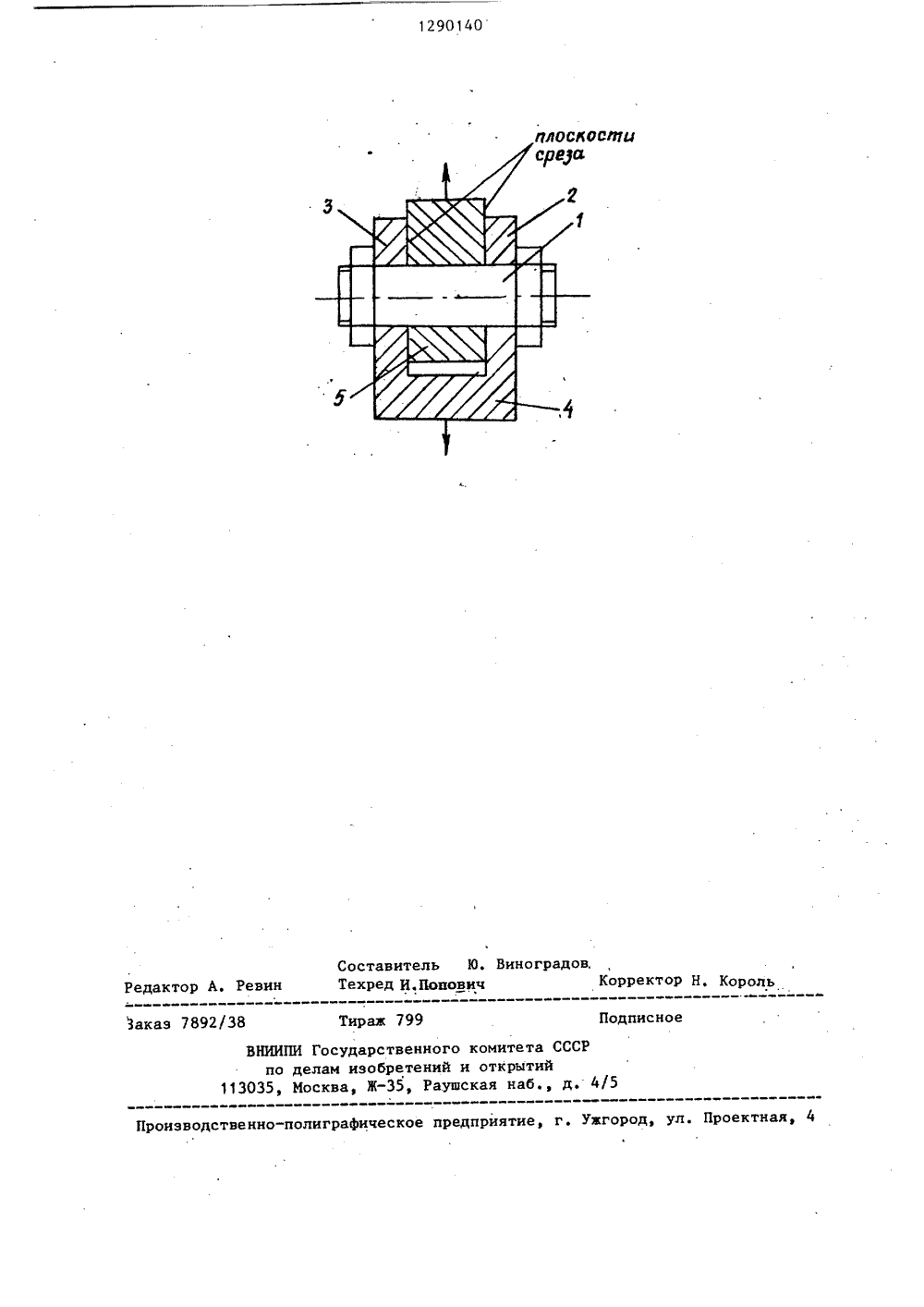

)4 С 01 Н 3/24 АРСТВЕННЫЙ КОМИТЕТ СССРЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ОП ЗОБРЕТЕНИ ЬСТ АВТОРСКОМ,К СВИДЕ 2 еталлурги еденев,троля ых атеова, М.,1, с.45-4ЦОВ НАСРЕЗЕ г испытаспытыри дейь ль изоб(71) Московский вечерний мческий институт(54) СПОСОБ ИСПЫТАНИЯ ОБРАМАЛОЦИКЛОВУЮ УСТАЛОСТЬ ПРИ(57) Изобретение относитсятельной технике и позволявать материалы на усталосствии срезающих нагрузок. ретения - повышение точности путемисключения разрушения образца от изгиба. Круглый стержневой образец 1испытывают с помощью приспособлениятипа соединения "вилка-проушина", укоторого элементы 1, 2, 5 выполняютфункции ножей. Максимальную величИну Р пульсирующей нагрузки выбираютиз условия 0,65 Р," (Р с 0,95 Р,так как при этом согласно экспери. ментальным данным не происходит статического раврушения образца 1 и онразрушается только срезом. При испытаниях материалов при различной нарузке Р определяют число циклов доразрушения образца, а по ним строятусталостную кривую для испытуемогоматериала. 1 ил. 1 табл,129014 2100 2300 2550 2800 3000 2780 52995 836 6341 9867 21443873 11023 420 102995 000 0 161 6367 20451 88 2 540 41237 6375 Изобретение относится к испытательной технике, а именно к способам усталостных испытаний материалов при действии срезающих нагрузок.Цель изобретения - повышение точ ности путем исключения разрушения образца от изгиба.На чертеже изображена схема установки для реализации предлагаемого способа,Способ осуществляют следующим образом.1 Круглый стержневой образец 1 размещают в приспособлении типа соединения вилка-.проушина в соосно выставленных отверстиях, выполненных в плоских зубьях 2 и 3 вилки 4 и проушине 5, расположенном между зубьями 2 и 3. Зубья 2 и 3 и проушина 5 вы 20 полняют функции ножей при срезе образца 1. К проушине 5 или вилке 4 прикладывают пульсирующую нагрузку, максимальную величину Р которой выбирают из условия 0,65 Р, - ,Р0,95 Р где Р - величина статической нагруз-, ки, обеспечивающей разрушение образца по плоскостям среза.По экспериментальным данным при нагружении образца нагрузкой Р)0,65 Р исключается разрушение егоств зоне между плоскостями среза от нормальных напряжений изгиба, а при нагружении образца нагрузкой Р ( (0,95 Р , он в большинстве случаев 35 разрушается при первом цикле нагружения, т.е. статически.Испытание продолжают до разрушения образца, а по максимальной величине Р нагрузки и числу ее циклов до разру 0 2сшения образца строят усталостную кривую дляиспытуемого на двойной срезматериала.П р и м е р. Для стали ЗОХГСА наобразце диаметром 6 мм определилипутем двойного среза статическую нагрузку Р = 3220 кгс. Максимальную величину Р.(ь = 1, , 5) .пульсирующейнагрузки выбирали иэ условия 0,653220 ( Р,0,95 3220. Для каждойвеличины Р нагрузки испытали доразрушения срезом пять образцов ирегистрировали в каждом случае количество циклов воздействия нагрузкиР: на образец до его разрушения.1В таблице приведены значения И,а их средние значения И,р представляют собой табличную форму заданияусталостной кривой при срезе сталиЗОХГСА,формула из обре те ния Способ испытания образцов на малоцикловую усталость при срезе, включающий приложение к круглому стержневому образцу в двух нормальных его сечениях пульсирующей срезающей нагрузки, регистрацию величины этой нагрузки и числа циклов до разрушения образца, о т л и ч а ю щ и й с я тем, что, с целью повышения точности путем исключения разрушения образца от изгиба между плоскостями среза, максимальную величину Р нагрузки выбирают из условия 0,65 Рщ ( с Рс 0,95 Рст, где Рст -статическая нагрузка, обеспечивающая разрушение образца по плоскости среза.1290140 ставитель Ю. Виноградов.хред И,Попович КоРРектоР Н, Король ин ор 7892/38 Тираж 79 одписно ВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4 Проектная, 4 енно-полиграфическое предприятие, г. Ужгород,в
СмотретьЗаявка
3794240, 02.07.1984
МОСКОВСКИЙ ВЕЧЕРНИЙ МЕТАЛЛУРГИЧЕСКИЙ ИНСТИТУТ
НИКОЛЬСКАЯ СВЕТЛАНА ИВАНОВНА, ДЕДЕНЕВ ВЛАДИМИР СЕМЕНОВИЧ, ПОЛУНИН ВИКТОР МИХАЙЛОВИЧ, НОВИКОВ ОЛЕГ ГЕННАДИЕВИЧ
МПК / Метки
МПК: G01N 3/24
Метки: испытания, малоцикловую, образцов, срезе, усталость
Опубликовано: 15.02.1987
Код ссылки
<a href="https://patents.su/3-1290140-sposob-ispytaniya-obrazcov-na-malociklovuyu-ustalost-pri-sreze.html" target="_blank" rel="follow" title="База патентов СССР">Способ испытания образцов на малоцикловую усталость при срезе</a>
