Павлющик

Номер патента: 1790548

Опубликовано: 23.01.1993

Авторы: Вартеванян, Марков, Павлющик, Чернов, Эйфер, Якобук

МПК: C01D 5/18

Метки: безводного, глауберовой, натрия, соли, сульфата

...уровню и насосом 8 подают в сгуститель 9, Сгущенная суспензияснизу сгустителя 9 поступает в центрифугу10 на отделение твердой фазы, Осадок центрифуги 10 - кристаллы безводного сульфата натрия направляют на сушку, а осветленную суспензию сгустителя 9 и фугат центрифуги 10 смешивают,в сборникемешалке 11 и далее насосом 12 в заданном .соотношении потоков для каждого режима5 направляют на дегидратацию - на приемциркуляционных насосов 13 и 14 выпарнцхкристаллизаторов 4 и 5 для смешения с потоками суспенэии, циркулирующей черезподогреватели 15 и 16. Вывод продукцион-10 ной суспензии иэ выпарных кристаллизаторов 4 и 5 осуществляют через выгружныеустройства 2 и 3, Часть вторичного паравцпарного кристаллизатора 4 откачиваютиз кристаллиэатора 4...

Номер патента: 1490084

Опубликовано: 30.06.1989

Авторы: Павлющик, Чернов, Эйфер, Яицкий

МПК: C01D 5/00

Метки: кристаллизации, натрия, сульфата

...смешения. Для перемешивания суспензии газообразным агентом - водяным паром, образующимся в глубине слоя, в основание слоя суспензии подают исходную осадительную ванну в количестве 1298 кг/ч с температуройо50 С (иеремешивающий дополнительный поток, в т.ч, по секциям: 1 420 кг/ч; 11 - 330 кг/ч, 111 288 кг/ч, 1 Ч - 260 кг/ч. Количество отсасынаемых из секций кристаллизатора паров 1073 кг/ч, Расход рабочего пара на работу пароэжекторон 2855 кг/ч. Всего конденсируется н конденсаторе смешения 3928 кг/ч паров воды, Расход воды с температуройи28 С н барометрический конденсатор на конденсацию 3928 кг/ч паров воды составляет 785,6 м /ч. Количествоэпродукционной суспензии из последней 1 Ч секции катализатора 38925 кг/ч, После проведения всех...

Номер патента: 1465845

Опубликовано: 15.03.1989

Авторы: Павлющик, Уваров, Шиманович

МПК: G01R 33/12

Метки: магнитной, материалах, порошковых, содержания, фракции

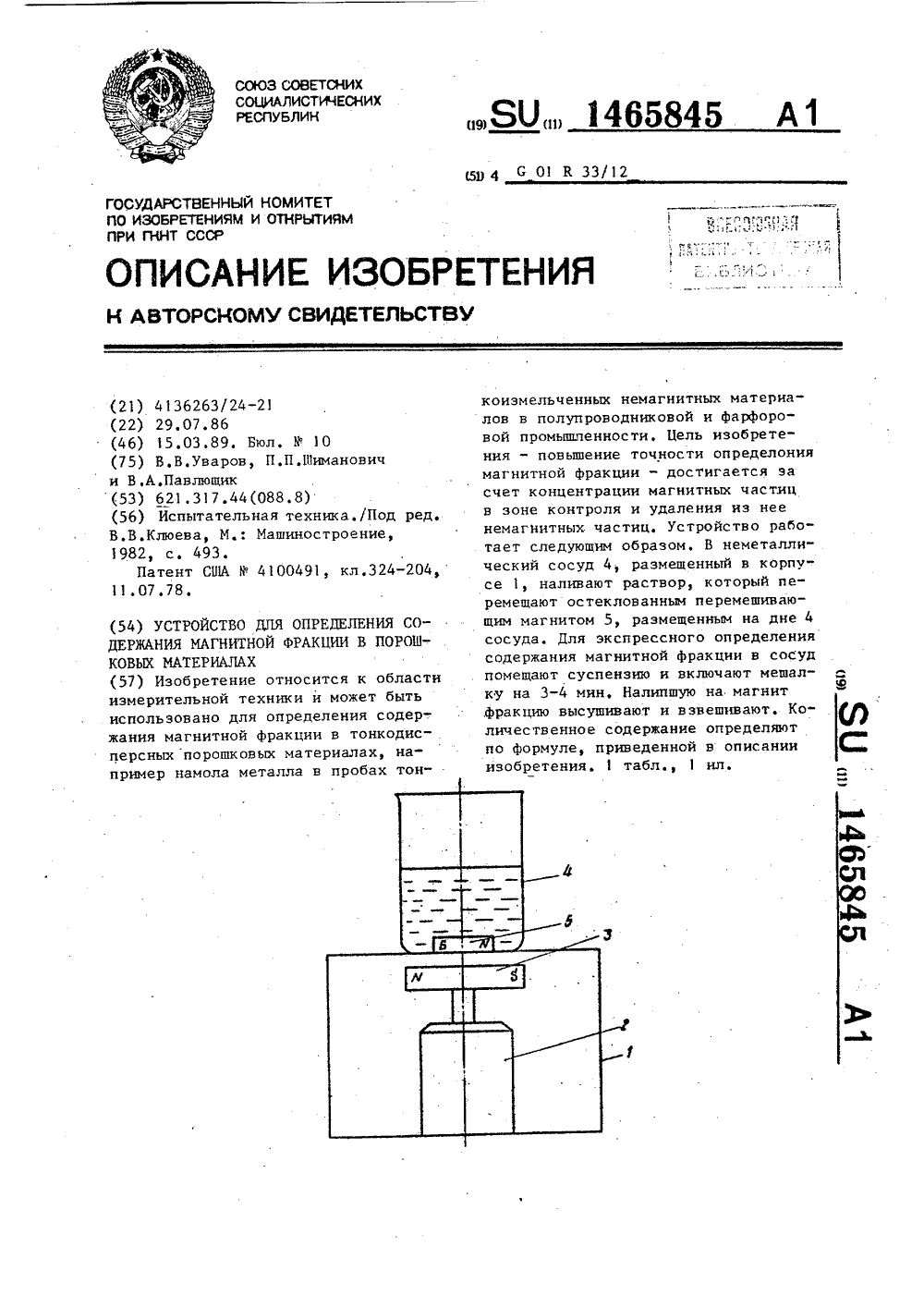

...материала, а немагнитная часть смывается с него поддействием центробежной силы дистиллированной водой и остается в суспензии, Поле магнита 3 не толькоприводит к вращению магнита 5, но испособствует накоплению магнитнОйфракции в месте его расположения,.После остановки магнитной мешалкимагнит 5 вместе с налипшей на негомагнитной Фракцией извлекается изсуспензии и производится взвешиваниевысушенной магнитной Аракции, весомРч, Количественное содержание магнитной Фракции в тонкодисперсномпорошкообразном материале определяется по формуле5 00Рмр Эгде- содержание магнитной Аракции, /;Р - нес навески исследуемого ма териала;Р - вес магнитной Аракции материала.В проведенном эксперименте в качестве магнитной мешалки используют 15 мешалку ММ....

Номер патента: 1266829

Опубликовано: 30.10.1986

Авторы: Колыванова, Павлющик, Чонин

МПК: B63B 27/16, B66B 9/00

Метки: лифт

...г. Ужгород, ул. Проектная, 4Изобретение относится к грузоподъемным устройствам, в частности к лифтам, установленным в жилых и промышленных зданиях, в шахтах и на судах,Цель изобретения - .увеличение КПД, упрощение конструкции и снижение массы лифта.На чертеже изображен общий вид лифта.Лифт содержит кабину 1 с подвесным блоком 2 и направляющими 3, грузовой канат 4, канатоведущий привод 5 со шкивом 6, отводной блок 7, закрепленный на дне лифтовой шахты 8, отводной блок 9, закрепленный на кабине лифта, противовес 10, подвешенный на грузовом канате.Лифт работает следующим образом.В процессе подъема кабины 1 лифта по направляющим 3 вращение шкива 6 канатоведущего привода 5 производится по часовой стрелке. В этом случае грузовой канат 4...

Номер патента: 1007840

Опубликовано: 30.03.1983

Авторы: Козловский, Мазуренко, Павлющик, Ракицкий

МПК: B23B 27/14

Метки: крепления, режущего, сверхтвердого, элемента

...резания распространяется на более глубокие слои,Это обусловлено повышенной хрупкостью (наклеп) материала вследствиепластической обработки его под давлением.Цель изобретения - повышение прочности крепления режущего элемента вгнезде заготовки стального корпусаза счет снятия наклепа (внутренних 45напряжений) в слое компактированногопорошка.Поставленная цель достигается тем,фчто после достижения максимальногодавления обжатия компактированный 50порошок подвергают отжигу при 300"500 С в течение 3 - 30 с,На чертеже схематически изображе"на камера давления для осуществленияпредлагаемого способа. 55Камера состоит из двух стальнюнаковален 1 и 2 с осевыми прессовыми углублениями, скрепленных стальнымикольцами 3 и 4. В прессовых углублениях...

Номер патента: 616788

Опубликовано: 07.10.1981

Авторы: Войтович, Павлющик, Пантелеев, Сардыко

МПК: H01S 3/10

Метки: генератора, излучения, квантового, оптического, спектором, частотным

...ИсаеваТехред Т. Маточка Корректор С. Шекмар Редактор Л. Письман Заказ 8646(50 Тираж 637 ВНИИПИ Государственного комитета СССР ло делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/511 одписное,Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3 б ляризации генерируеМого излучения активной средой.Ячейка Фарадея осуществляет не зависящий от частоты поворот плоскости поляризации гв иерируемого излучения. Так как величина и направление поворота плоскости поляризации ге. иерируемого излучения активной средой зави. сит от частоты, то с помощью ячейки фарадея можно компенсировать поворот плоскости по. ляризации излучения той частоты, которую необходимо выделить в спектре генерации ОКГ, В связи с этим оптические, потери,...

Номер патента: 853212

Опубликовано: 07.08.1981

Авторы: Еронин, Павлющик, Сурков, Швайкус

МПК: F15B 15/02

Метки: гидравлический, подъема, привод, судовыхобектов

...шарнирно соединен.с объектом. 30 На чертеже представлена слического привода судовых оПривод содержит насос (нпоказан), соединенный сдрами 1, 2. Штокиров 1, 2 соединены сла 5, .которое установлповорота на валу 6Последний выполнен в видбалки 7, корпус 8 которой шдинен с корпусом 9 одного силцилиндра 1, а корпус 10 друголиндра 2 птарнирно соединен11. Очередность, работы гидро2 обеспечивается по командепереключателя 12.Гидравлический (привод пвых объектов работает следу зом,При подаче рабочей жидкости от насоса в гидроцилиндр 1, шток 8, втягиваясьразворачивает коромысло о, при этом гидро- цилиндр 2 работает как жесткая тяга, при этом У.образная балка приходит в движение, В конце хода гидроцилиндра 1 Ч-образная балка 7 воздействует...

Номер патента: 718304

Опубликовано: 29.02.1980

Авторы: Демидович, Кисляков, Павлющик, Царев, Шляхтич, Янушко

МПК: B60H 1/18

Метки: отопительная, средства, транспортного

...со0 ющие з т718304 Заказ 2906/9 Изд.1 Тираж 772 ПО Поиск одписн пография, пр. Сапунов встроенный в элемент 2 выхлопной системы двигателя, насос 3, соединенный с его всасывающим патрубком 4, конденсатор 5, отопитель 6 с вентилятором 7 и расширительную камеру 8, расположенную между 5 теплообменником 1 и насосом 3 и параллельно соединенную трубопроводом 9 с конденсатором 5, расположенным выше расширительной камеры 8 и снабженным паровоздушным клапаном 10. 10Указанные агрегаты системы последовательно соединены между собой трубопроводами 11, 12, 13 и патрубком 4. Сечение трубопровода 9 больше сечений патрубка 4 и трубопровода 12. 15Отопительная система транспортного средства работает следующим образом. Теплоноситель, вода или...
