Панков

Номер патента: 1498872

Опубликовано: 07.08.1989

Авторы: Варламов, Кабанова, Маренинов, Панков

МПК: E01C 19/28

Метки: валец, катка, кулачкового

...на размещенной в полостибарабана 1 части каждого кулачка 2. 20Ограничитель 4 перемещения каждого кулачка 2 присоединен к приспособлению 3. Кулачки 2 шарнирно закреплены в полости барабана 1 на стержнях 7, которые расположены параллельно оси 5 и каждый из них смещенотносительно центра соответствующегорадиального отверстия б.На центральной оси 5 закрепленодвойное дышло 8, оборудованное сцеп-. 30ками 9 и 10. На концах дышла 8 предусмотрены места крепления дополнительных грузов 11.Приспособление 3 для выдвижениякулачков 2 с ограничителем 4 перемещения имеет общую длину необходимуюдля онирания на стержни 7 или ось 5при трансформации катка из гладковальцового в кулачковььй. При этомкулачки 2 под действием силы тяжестиперемещаются в...

Номер патента: 1496824

Опубликовано: 30.07.1989

Автор: Панков

МПК: B02C 19/00

Метки: дробления, руд

...и вольфрамита), в 2,б,8 раза превышающая плотность других пустопородных минералов, наряду с различной прочностью этих минералов обуславливает высокую избирательность дробления оловянных и вольфрамовых руд. Продукт циркулирует до тех пор, пока содержание полезных минералов и в нем не станет равным .содержанию полезного минерала 20 в отвальных хвостах обогатительной фабрики, Оптимальные режимы достигаются в период 4-6 циркуляций. Так как в материале, поступающем на дробление наряду с крупными раскрытыми 25 зернами и богатыми сростками полезного минерала присутствует большое количество мелких вкраплений, то дробление с постоянной скоростью ротора не приводит к снижению содержания 30 полезного минерала в циркулирующем продукте до...

Номер патента: 1495866

Опубликовано: 23.07.1989

Авторы: Велицкий, Либман, Панков

МПК: H01H 23/28

Метки: выключатель, клавишный

...14 больше радиуса торцовой поверхности ползуна 7. По концам контактный мостик 9 снабжен контактнымиповерхностями 15 для контактированияс неподвижными контактами 2. Выступ13 имеет наружную 16 и внутреннюю 17полуволны. На корпусе выполнены набольше радиуса торцовой поверхностиполэуна 7. По концам контактный мостик 9 снабжен контактными поверхнос-,тями 15 для контактирования с неподвижными контактами 2. 2 ил. правляющий прилив 18, а на мостике -выступы 19,Выключатель работает следующим образом.При опрокидывании клавиши 3 ползун 7 своей торцовой радиусной поверхностью соприкасается с наружнойполуволной 16 выступа 13, продвигает в направлении своего движения мостик 9 до упора выступов 19 мостика внаправляющий прилив 18 и перебрасывает...

Номер патента: 1491880

Опубликовано: 07.07.1989

Авторы: Аваков, Ангелопуло, Панков

МПК: C09K 7/02

Метки: буровой, водной, основе, раствор

...дополнительно структурирует буровой раствор, 1 табл. лОв фракции С 7-С 9 при следующем соношении ингредиентов, мас,Е:Реагент-стабилизатор 1-5Структурообразователь 2-4Отход производстваэпоксиалкилфеноловфракции С -С 5Вода Ос1491880 В цолучеццых растворах отход производства це только является поставщиком хлорида калия, Его аморфная нерастворимая в воде твердая фаза эффективно кольматирует фильтр (стенки скважины) и дополнительно структурирует буровой раствор,10 Формула изобретения Буровой раствор на водной основе,. включающий реагент-стабилизатор,структурообраэователь и ингибирующую 15 добавку, о т л и ч а ю щ и й с ятем, что, с целью снижения его водоотдачи и повышения структурно-вязкостных параметров, он в качествеингибирующей добавки...

Номер патента: 1491509

Опубликовано: 07.07.1989

Авторы: Бирюков, Кириллов, Мироненко, Панков

МПК: A61H 9/00

Метки: конечностей, массажа, нижних

...чсрг( ж и(взадн) )стройство, о 6 шии ил сроисВо солержи армии)Ванный кори 1 сВ В И.1(. . з и о Г и, Г(. р м ет и 3 и р ) к) и 1 М к) ч;)нкегу ) со пт иерч 3, источник рдзн женин В Виде лефорчируем(го кд 6 лукзс к, 1; и; и;1 ч и 5 и ).Ус грипсГи рд 6 огдет слелу к)шич о 6 рд и)ч.Ус 1 р(и(Во как с)поГ нзл(Ва(тс 51 н 1 поГ 1;1 с 1 )1,и,+,еГ;1н;ЛВ 1(тсЯ Во.(ЛУо) И(.Рез п(1(ир 5 и гсрмети(ирг гся. Бо Врсчя Хо.(ЫЫ Н.1 Л(. ИСГВИСЧ ВГСд Паниптд Кд 6-1К1 1) )О . 1 Е (( ) Р 1 1 1 Р Е Е Г (. Я (. 1 1 1 1 С( , 111 И 51 4деформации пг)кз(Н Иунктироч 7). 11 ри атом возлу)( из по,ости сапога через кла. паны 5 и 6 улд,яется В тчосферу.В полости сдпога созлается и поллерживается малое разрежение: лавлеие ниже атмосферного пз 7,5 - 5 лч...

Номер патента: 1482860

Опубликовано: 30.05.1989

Автор: Панков

МПК: B65D 19/22

Метки: грузов, контейнер, пакета

...шарнирному соединениюпосередине поддон ие препятствуетпрогибу и приобретает очертания ломанной прямой, описывающей криволинейную нижнюю поверхность груза,Строповочное кольцо при этом смещается по вертикали на величину дЬпо сравнению с прямолинейным положением. Расстояние по вертикалимежду строповочным кольцом и верхомконсоли (строп) фиксируется зубчатойрейкой. Стопа из плоских тонкомерных иэделий всегда бывает упругой в по-. перечном направлении (перпендикулярно плоскостям элементов груза) из-за неплотного прилегания элементов стопы друг к другу (например, пачка газет). По мере подъема консолей 7, шарнирно прикрепленных к рамке, поднимаются и замковые устройства в виде зубчатой рейки 9, также шарнирно прикрепленные к консолям....

Номер патента: 1477537

Опубликовано: 07.05.1989

Авторы: Захаров, Панков, Симонов, Якунин

МПК: B27B 7/00

Метки: дровокольный, станок

...внизи заканчивается транспортером 7 длявыноса готовой продукции в виде поленьев.На роторе 5 смонтированы вдоль егообразующей поверхности два скалывающих клыка 8, расположенных симметрично, между которыми установлен отрезающий нож 9. Режущая кромка 10 ножа9 смещена в плоскости вращения с опережением к рабочей кромке 11 скалывающих клыков 8.Поворотный вал 12 роторного привода 5 приводится во вращение черезредуктор 13 от электродвигателя 14.Дровокольный станок работает следующим образом,Раскалываемый на поленья круглыйлесоматериал 15 сбрасывается в попе -речном направлении в раструб 6 станка и зависает между наклонной стенкой 2 с поперечным транспортером 3 ицилиндрической поверхностью ротора 5,Отрезающий нож 9 искалывающие клыки8...

Номер патента: 1477282

Опубликовано: 07.05.1989

Авторы: Крейдун, Литвиненко, Михайлов, Панков

МПК: A01C 7/20, A01C 9/08

Метки: каменистых, картофелесажалки, почв, сошник

...относится к сельскохозяйственному машиностроению, в частности к картофелесажалкам.Целью изобретения является повышение надежности технологического процесса работы сошника и эксплуатационных качеств картофелесажалки на каменистых почвах.На фиг. 1 изображен предлагаемый сошник, вид сбоку; на фиг, 2 - то же, вид сверху,Сошник состоит из корпуса 1, имеющего острый угол вхождения в почву, в прорези которого установлен зубчатый диск 2, расположенный за камнеотражателем 3, имеющим шарнирную связь с копирующим колесом 4, плавающей подвеской 5, ограничителем 6 подъема и регулируемой пружиной 7.Сошник работает следующим образом.При перемещении картофелесажалки камнеотражатель 3, шарнирно связанный с копирующим колесом 4, под действием...

Номер патента: 1476099

Опубликовано: 30.04.1989

Авторы: Панков, Перекатов, Толокнов, Шалмин

МПК: E21B 7/02

Метки: буровой, самоходной, укрытие, установки

...7 вручную служат ручки (не показаны). На другой стороне перемычки 6 шарнирно подвешена рамка 8, соединенная с тен" том 9, противоположная нижняя сторона которого закреплена с оттяжной рамкой 10.35В средней части стоек 1 шарнирно закреплен щиток 11 из прозрачного материала.1На корпусе 2 буровой установки со 40 стороны ее кабины жестко закреплена вертикальная стойка 12, к которой шарнирно прикреплена боковая панель 13. К нижнему концу панели 13 шарнирно подвешена панель 14, к кото рой аналогично подвешена панель 15. Общая высота панелей 14 и 15 равна : высоте рамки 16 буровой установки,При демонтаже укрытия панель 15 отсоединяют от рамки 10 и, поворачивая на шарнирах, совмещают с панелью 14, затем, поворачивая последнюю, складывают...

Номер патента: 1475746

Опубликовано: 30.04.1989

Авторы: Боровко, Грушко, Камалов, Молодан, Олейниченко, Панков, Парфенюк, Попов, Приходько, Скобло, Ярешко

МПК: B21B 27/02

Метки: валок, прокатный

...за нижний предел (1,5) приводит к резкому возрастанию дефектов вал ков, вследствие прогрессирующего снижения демпфирующей способности рабочего слоя.Анализ исполнения валков и причин их отказов показывает, что их надежность во многом определяется и выполнением элементов из сплавов определенной структуры. В частности, предупреждение причин отказов валков по растрескиванию рабочей поверхности бочки валков и налипанию деформируемого металла на поверхность валка зависит от материала, из которого выполнены межосные участки структуры металла.Установлено, что валок, у которого межосные участки структуры металла выполнены из продуктов сплава, доля остаточного аустенита которогс 1 не превышает 7%, препятствует растрескиванию поверхности...

Номер патента: 1472263

Опубликовано: 15.04.1989

Авторы: Андреев, Панков, Яшин

МПК: B28B 1/093

Метки: многопустотных, панелей, формования

...под эти шипы.Траверсы 30 выполнены полыми. В их внутренних полостях смонтированы лебедки, состоящие, например, из вала 35 с храповым механизмом 36. К лебедкам присоединен трос 37, притягивающий элементы 32 и 33 друг к другу и к траверсе 30. Съемные траверсы 30 укреплены на бортах 5 формы с помощью откидных зажимов 38.,Составной корпус проемообразователя 31 выполнен в виде шестигранника, имеющего вертикальную ось симметрии а, Его верхнее Б и нижнее о основания имеют вид прямоугольника, Две боковые грани 2, 3, параллельные осям5 О 15 20 25 35 40 45 50 55 пустотообразователей 8, выполнены под углом к основанию, сходящимися книзу и имеют пРодольные пазы сегментного сечения е с радиусом, равным радиусу пустотообразователей 8. Две другие...

Номер патента: 1470727

Опубликовано: 07.04.1989

Авторы: Кузнецов, Панков, Ромадов

МПК: C04B 35/107, C04B 35/64

Метки: микроинструмента, рубин-керамического, составного

...режиму: до нагревают со выдерживают в пересыпаяны устанавтвляют удстуженныецентрировористого мки. Затемна керамиследующемы 100+1 бС15-20 С/ч3 1470727ют с печью в течение 15-16 ч (табл.1и 2).Второй обжиг осуществляют в вакуумной печи типа СНВ или СШВ последующему режиму: равномерныйподъем температуры в течение 3-4 чдо 1200410 С, выдержка 1 ч, подъемтемпературы со скоростью 100+10 Сдо 1520 ф 30 С, выдержка 1 ч и охлаждение с печью 10-12 ч (табл.З и 4),90Выход годных изделий 40-427.Стойкость микроинструмента повьппается в 1,5-2 раза,Зависимость выхода годных изделий 15от скорости подъема температуры до100+10 С приведена в табл.1. Таблица 3 Выход годСкорость 5 подъематемпературы,С/ч Примечание ных изделий, Е Экономическинецелесообразно 100...

Номер патента: 1468773

Опубликовано: 30.03.1989

Автор: Панков

МПК: B60B 5/04, B60C 1/00

Метки: каток, средства, тихоходного, транспортного

...крутящего момента, позволяющего контролировать усилие натяжения.Предварительное натяжение и прижатие к поверхности обода 9 упругого покрытия б приводит к сокращению ко" эффициента упругого проскальзывания и росту полезного усилия на режущем42 инструменте горно-добывающего агрегата, например машины добычи пильного стенового камня, Следовательно, умень" шается расход энергии, необходимой для перемещения транспортного средства.Упругое покрытие, составленное из отдельных секций и устанавливаемое на обод при помощи болтов и винтов натяжения, по мере выхода иэ строя позволяет вести замену отдельных секций без необходимости демонтажа всего покрытия. Демонтаж и монтаж может быть выполнен непосредственно в полевых условиях гаечным...

Номер патента: 1467503

Опубликовано: 23.03.1989

Авторы: Панков, Стариков, Степанова, Усманов

МПК: G01N 29/04

Метки: акустической, источника, локации, многоканальное, эмиссии

...скоростные моды55 сигнала АЭ и по моменту их вступления на датчики 2 более точно онределитъ разности времен прихода импульсов АЭ на каналы 1 измерения. Кроме того, выходные сигналы АЦП 4 сравниваются в первом 5 и втором 8 блоках селекции с уровнями селекции П иП1 " 2 Причем первый уровень селекции выбит рается выше уровня шумов, а второй уровень селекции устанавливается таким, чтобы не фиксировать сигналы АЭ, не превысившие этот уровень, как не удовлетворяющие мощностным критериям, предъявленным к сигналам АЗ в данном эксперименте. Второй блок 8 селекции необходим также для того, чтобы не заносить в блок 9 памяти информативные низкочастотные моды сигналаАЭ и затухающие колебания датчика 2 на его основной частоте резонанса. Коды,...

Номер патента: 1465536

Опубликовано: 15.03.1989

Авторы: Панков, Романив

МПК: E21B 12/02

Метки: долото, шарошечное

...использование в датчике 11 вместо пробки 13 шарового клапана, перекрывающего канал 10 и контактирующего с обратным конусом шарошки 2 при предельном износе опоры. В процессе работы такого устройства шар отжимается обратным конусом шарошки 2, открывая при этом канал 10. Шарошечное долото работает следующим образом,При бурении шарошкавращается,не касаясь пробки 13, расстояние откоторой цо обратного конуса шарошки2 устанавливается в зависимости отвеличины предельного износа опоры долота. При износе опоры шарошка 2 поддействием нагрузки на долото смещается относительно оси цапфы на величину износа опоры. При определеннойвеличине износа опоры шарошка своимобратным конусом контактирует с пробкой 13, что приводит к ее разрушениюи...

Номер патента: 1465335

Опубликовано: 15.03.1989

Авторы: Канищев, Панков, Яшин

МПК: B28B 7/30

Метки: пустотообразователь

...ролики 8. На внутренних сторонах продольных наружных секций 1 и 2 напротив окон 10 имеются углубления 12 для размещения роликов 8.Корпус пустотообразователя снаружи по боковым сторонам обмотан лентой 13 из эластичного материала (резинаполиэтилен, искусственная кожа, пластмасса), а снизу по, верх ленты 13 надето плотно днище 3 из эластичного материала. Вместо эластичного материала может быть использована ма.кулатура. Для образования нескольких, по.лостей используют кондуктор 14, на котором закрепляют пустотообразователн при помощи клиньев 15 и 16. К днищу 3 прикреплен отрезок проволоки, который служит для извлечения его из отформованной полости.Пустотообразователь работает следующим образом. В призме 4 устанавливают центральную...

Номер патента: 1464966

Опубликовано: 15.03.1989

Авторы: Горовой, Закс-Занковский, Клюшкина, Машинский, Орешкин, Панков, Панова, Сытник, Штеренберг

МПК: A01G 7/00

Метки: биоконтейнер

...к корпусу бачка 1 переещением гайки 4 по внутренней резьбе горовины 3, На эластичном дне 2 одним кон ом закреплена в растянутом состоянии те, ескопическая пружина 5, другой конец которой закреплен на противоположной сторое бачка 1. Бачок 1 снабжен также зарузочной горловиной 6 с крышкой 7. В гор.овине 3 установлен режущий элемент для прорезания эластичного дна 2, выполненныйвиде кольцевого ножа 8, на одной стороне которого имеются заточенные зубья 9, бращенные в сторону эластичного дна 2, а на другой - зацепы 10,Биоконтейнер снабжен патроном 11 для азмещения исследуемого объекта. Патрон 1 и кольцевой нож 8 имеют внешнюю резьбу, сопряженную с внутренней резьбой горловины 3. На патроне 11 выполнены прорези 12 для зацепов 10. Между...

Номер патента: 1464162

Опубликовано: 07.03.1989

Авторы: Куряченко, Морозов, Панков, Танасейчук

МПК: G06F 11/30

Метки: перезапуска, эвм

...поэтому выяление ошибок в ходе ВП можно осуществлять путем слежения за функционированием магистрали 48. Анализ логики функционирования интерфейса "Усечен- З 0 ная общая шина" позволяет выделить правильные последовательности смены управляющих сигналов.Для интерфейса выделено двенадцать состояний уйравляющих шин магистрали 35 свидетельствующих о правильности функционирования магистрали 48. Последовательность смены этих двенадцати состояний, определяющая правильное функционирование магистрали 48, пока зана в виде граФ-схемы на Фиг. 6. Временные диаграммы, поясняющие функционирование магистрали 48, показаны на фиг. 7 - 10.Контролируемые сигналы, не указан 1 ные на временных диаграммах (фиг.- 10), находятся в пассивном состоянии. Сигнал ТПР...

Номер патента: 1463807

Опубликовано: 07.03.1989

Авторы: Ахмедов, Бирюков, Блюштейн, Бурнакин, Деркач, Львовская, Орлов, Панков, Поляков, Ратнер, Яковлев

МПК: C25C 3/08

Метки: алюминия, электролизер

...вМПЗ. В то же время, поскольку сопро- дтивление на участке вспомогательныйанод - подина из-за наличия на подинеслоя глиноземавелико, выделение алюминия происходит в основном на метЯллическом катоде, поэтому металлв оксиднике не накапливается,Примерный объем таза, выделяющегося в виде пузырек на Йспомогательном аноде при протекании через оксидник 17. тока (мощность ванны. принята 55150 кА), составляет 40 л/мин,чтовполне достаточно для создания устой.чивоого потока электролита, направленного вдоль вспомогательного анода. Выно"ящиеся циркуляционным потоком электролита в рабочее пространство электролизера твердые частицыоксида хорошо прогреты и быстрорастворяются.в обедненном глиноземомрасплаве МПЗ, не образуя осадков наподине...

Номер патента: 1463257

Опубликовано: 07.03.1989

Авторы: Бутенко, Корж, Панков, Ролик, Шевченко

МПК: A61B 17/56

Метки: лечения, пальцев, фаланг, энхондром

...утолщение о новнои фаланги третьего пальца, наличие периостальной реакции, которая более выражена по ладонной поверхности.21.04.87 г. произведена операция - удаление опухоли с замещением образовавшейся костной полости размером 1 см 3 г углеродного войлока в смеси с 0,15 - 0,25 мл линкомицина и 0,35 мл химотрипсина.Послеоперационный период протекал без осложнений. Рана зажила первичным натяжением, на 7-й день после операции сняты швы. После операции была наложена гипсовая лонгета на 2 недели с целью иммобилизации оперированной конечности.Через 1 мес после операции жалоб не предъявляет. Боли исчезли. Отмечает незначительное ограничение движений в межфаланговых суставах. При осмотре - паль(,остави гсчь П. ФилипповРслактор...

Номер патента: 1461595

Опубликовано: 28.02.1989

Авторы: Гришанов, Панков, Пинтов, Рыбченков, Савич

МПК: B23K 37/06, B23K 9/00

Метки: односторонней, сварки

...разделки на них устанавливают электромагниты 6, при включении которых образуется электромагнитное поле, силовые магнитные линии 7 которого замыкаются через цепь магнит - детальмагнитный порошок - деталь - магнит.Под действием силовых магнитныхлиний магнитная масса, перемещаясь,образует под зазором подкладку, обес.печивающую гарантированное проплавление всего сечения трубы и удержание металла в зазоре, что позволяеткачественно формировать обратный валик. Если сварку производить автома"том, то магниты могут быть сняты.Экранирующая масса в этом случае будет удерживаться в том положении, вкотором ее сформировало магнитноеполе. В отличие от жестких прокладокэластичная прокладка может быть убрана с внутренней поверхности деталиперед...

Номер патента: 1461519

Опубликовано: 28.02.1989

Авторы: Ельшин, Зуев, Панков

МПК: B03D 1/24

Метки: флетатор

...флотатор; на фиг. 2 - сепарационныи элемент15(разрез А-А на фиг, 1).Флотатор содержит цилиндроконический корпус 1, центральную трубу 2 с сепарационным элементом 3 на верхнем конце трубы, крышку 4 с газовыпускным патрубком 5, наклонную ситчатую тарелку 6, расположенную под сепарационным элементом 3, приспособление 7 для удаления пены, расположенное над ситчатой тарелкой 6, а также штуцер 8 вывода обработанной жидкости, расположенный под ситчатой тарелкой 6.Кроме того, флотатор имеет приспособление 9 для ввода газа, размещенное в нижней части трубы 2 и представляющее собой сужение 10 и коллектор с патрубком 11 для подачи газа и дренажным патрубком 12.У нижнего среза трубы 2 установлен шту цер 13 для подвода флотируемой...

Номер патента: 1460496

Опубликовано: 23.02.1989

Авторы: Колесников, Любимов, Панков, Пономаренко, Потеха, Шахбазян

МПК: F16J 15/16

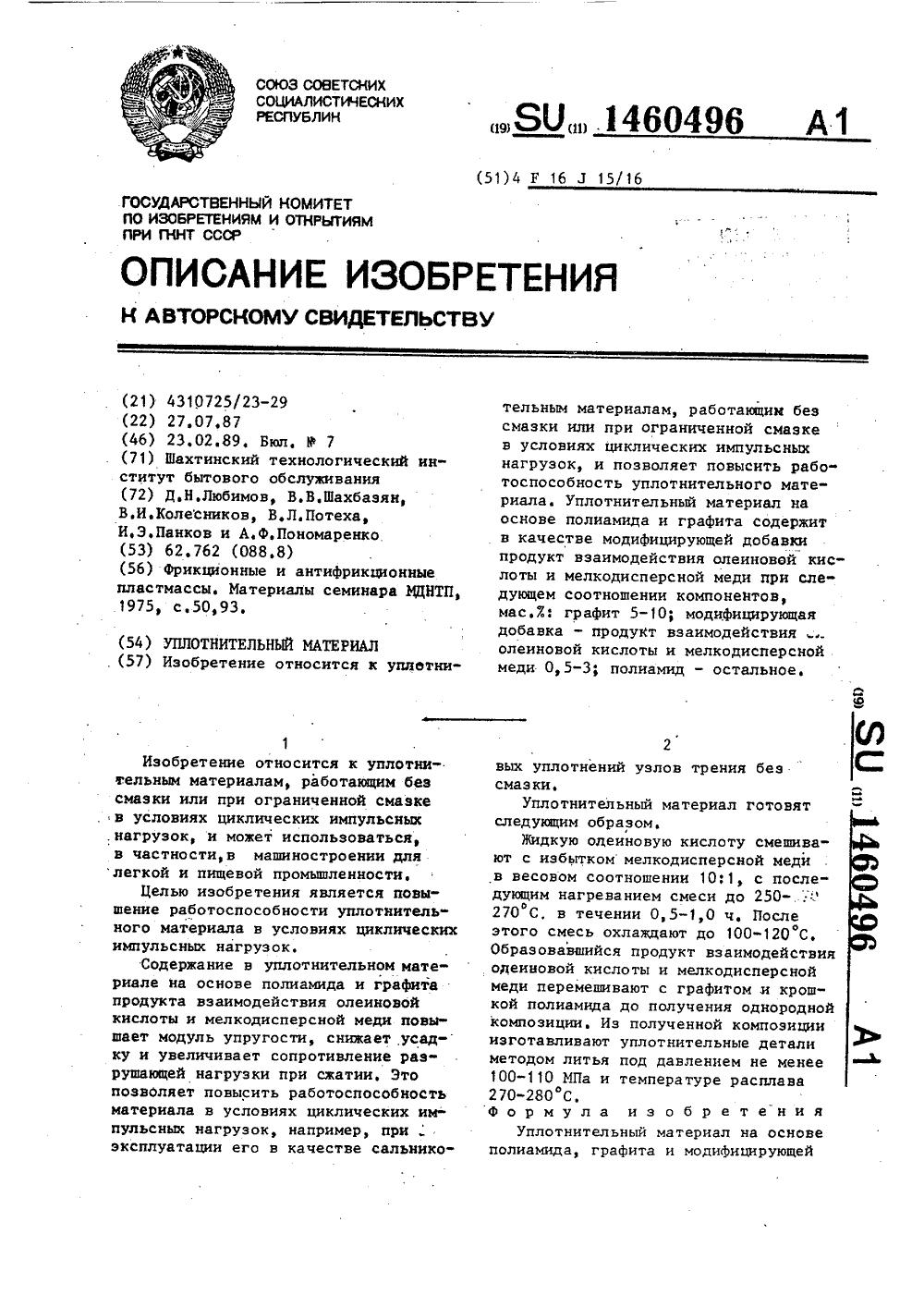

Метки: материал, уплотнительный

...циклических импульсныхнагрузок, и позволяет повысить работоспособность уплотнительного материала. Уплотнительный материал наоснове полиамида и графита содержитв качестве модифицирующей добавкипродукт взаимодействия олеиновой кислоты и мелкодисперсной меди при следующем соотношении компонентов,мас,7.: графит 5-10; модифицирующаядобавка - продукт взаимодействияолеиновой кислоты и мелкодисперсноймеди 0,5-3; полиамид - остальное,вых уплотнений узлов трения безсмазки.Уплотнительный мследующим образом.Жидкую олеиновую кислоту смешивают с избытком мелкодисперсной медив весовом соотношении 1011, с последующим нагреванием смеси до 250-.;,270 С, в течении 0,5-1,0 ч. Послеэтого смесь охлаждают до 100-120 С.Образовавшийся продукт...

Номер патента: 1460011

Опубликовано: 23.02.1989

Авторы: Панков, Черняк

МПК: B65H 45/103

Метки: настилочная

...рулонодержателя осуществляется за счет того, что труба 12 снабжена роликами 20 и на ней закреплен привод 21 равнения кромки настилаемого материала, кинематически связанный с балкой 13. На щеках 14 и 15 закреплены с возможностью вращения .шкивы 22 и 23 ременного фрикционного уст ройства 24 размотки, привод 25 которого закреплен на балке 13. С поворотной опорой связан привод 26 разворота рулонодержателя 11, установленный на тележке 1, На щеках 14 и 15 45 закреплена направляющая поверхность 27, на которой на роликах 28 установлено отрезное приспособление 29 с ножом 30, его приводом 31, приводом перемещения ножа 32 и зажимом 33. Канатом 34 отрезное приспособление 29 связано с барабаном 35 привода 36 подъема, Дпя перемещения тележки...

Номер патента: 1459728

Опубликовано: 23.02.1989

Автор: Панков

МПК: B07B 1/16

Метки: сортирующее

...мелких и глинистых частиц уносится под днище питающих желобов через перфорацию, размер которой равен разметку мелкой Фракции (например 3 мм), получаемой при разделении на валу с дисками 1. Здесь же в процессе движения происходит дополнительная сегрегация за счет того, что мелкие частицы материала уносятся водой иэ брызгал 6, установленных над питающими желобамии валом, в нижнюю часть слоя материала. Достигнув конца питающего желоба, часть мелких частиц проходит через регулируемый зазор между желобом и валом (величина зазора также устанавливается в зависимости от крупности мелкой фракции получаемой при сортировке, например 3 мм.И, наконец, попав в междисковое пространство вращающегося вала, зерна будут располагаться на разном...

Номер патента: 1458551

Опубликовано: 15.02.1989

Авторы: Лягов, Панков, Сафиуллин, Султанов

МПК: E21B 17/10

Метки: бурильного, инструмента, центратор

...элемента 4 взаимодействует с верхней упругой износостойкой осевой опорой 1, а нижняя - с нижней упругой осевой опорой 12, дополнительно подпружиненной относительно корпуса 1 упругим элементом 13. Упругая цилиндрическая втулка 7 снабжена уплотнительными узлами 14.Центратор бурильного инструмента работает следуюшим образом.Центратор включают в компоновку нижней части бурильной колонны непосредственно над долотом или над забойным двигателем или же между утяжеленными бурильными трубами при роторном бурении.Промывочная жидкость, подаваемая буровыми насосами, по бурильным трубам поступает через осевой канал 2 корпуса 1 и долото на забой, Часть промывочной жидкости за счет перепада давления между осевым каналом колонны бурильных труб и...

Номер патента: 1456706

Опубликовано: 07.02.1989

Авторы: Мелиди, Панков, Савойский

МПК: F23D 21/00

Метки: высокореакционного, горелке, окислителя

...к входному патрубку 2, заглушен, Кольца 5 установлены напротив прорезей 8 трубчатого электрода 7 и закреплены на металлических шинах 9 так, что выступы каждого последующего кольца 5 смещены относительно предыдущего для более полного перекрытия 1факелами коронного разряда межэлектродного пространства. Шины 9 посред" атвом изоляторов 10 прикреплены с за 35 зором к корпусу 1Для исключения нейтрализации ионов металлические цилиндры 6 и трубчатый электрод 7 покрыты тонким слоем ди О электрика. Кольца 5 и трубчатый электрод 7 подключены соответственно к отрицательному и положительному полюсам источника высокого (11 кВ) напряжения (не показан). Цилиндр 7 под ключен к положительному полюсу второго источника (не показан), напряжение которого...

Номер патента: 1456584

Опубликовано: 07.02.1989

Авторы: Бахишев, Панков

МПК: E21C 47/10

Метки: апшерон, камнерезная

...фиксации в крайних поло жениях фиксаторами 13. Камнерезная машина имеет дополнительный пульт 14 управления, который установлен на свободном конце рукояти 12, роликкопир 15, установленный на конце рычага 16, другой конец которого шарнирно закреплен на раме 1. Перед началом работы режущий орган 4 приподнят, а камнерезная маши на опирается на приводные катки 2, опорный каток 11 и ролик-копир 15.Кронштейн 8 повернут и зафиксирован в нижнем фиксаторе 13. Изменение направления движения камнерезной машины производят поворотом опорного катка 11 посредством рукоятки 12 вповоротной вилке 10. Перемещение машины, подъем и опускание режущего органа 4 производят как с основного7, так и дополнительного 14 пультовуправления. Опорный каток 11...

Номер патента: 1455112

Опубликовано: 30.01.1989

Авторы: Липец, Панков

МПК: F17C 3/00

Метки: бездренажного, жидкостей, криогенных, хранения

...части сосуда1 и снабженным обратным клапаном 6и сильфоном 7, внутренняя полость которого сообщается с трубопроводом 8наддува, а также трехходовой вентиль 9 для подачи давления в сильфон7 и сброса его из сильфона 7,25Устройство работает следующим образом.В режиме хранения пары криогеннойжидкости из газовой полости по трубопроводу 2 через дополнительный обратный клапан 4 попадают в конденсатор5, где в процессе теплообмена с нижними более холодными слоями жидкостиконденсируются и скапливаются ввиде конденсата. При этом сильфон 7 сжимается, так как его35внутренняя полость через трубопровод8 и трехходоной вентиль 9 сообщаетсяс атмосферой. После заполнения полости конденсатора 5 жидкой фазой вентилем 9 перекрывается дренаж и через...

Номер патента: 1452972

Опубликовано: 23.01.1989

Авторы: Волосков, Иванов, Панков, Швец, Шевченко

МПК: E21D 9/10

Метки: бурильной, манипулятор

...червяком 12, приводимым во вращение гидродвигатепем13. Редуктор может быть многоступенчатый и приводиться в движениепневмодвигателем или электродвигателем.Выходной вал 14 механизма 10 вращения кинематически связан через, 45промежуточный вал 15 с универсальнымшарниром 16 с опорой 1, на которойзакреплена несущая плита 18 с податчиком 19 и бурильной машиной 20Опора 17 и промежуточный вал 15 суниверсальным шарниром 16 располо 50жены внутри стрелы 1 и параллельнопродольной оси 1 ЧЧ симметриистрелы 1, пересекаются с осями 11-11и 111-111 двухплоскостного шарнира6 в одной точке А (фиг1-3) . Еслидвухплоскостной шарнир 6 имеет пере. крещивающиеся оси (фиг.4), то продольная ось 1 ЧЧ промежуточного ва-,ла 15 с универсальным шарниром 16...
