Нефедов

Номер патента: 1272585

Опубликовано: 15.11.1987

Авторы: Аврутин, Гебель, Зыков, Клибанов, Нефедов, Хроленко

МПК: B23B 1/00

Метки: вращения, поверхности

...на эту поверхность, искажаяее форму .по закону В=ОТ+ ь;, где В - текущий радиус обрабатываемой поверхности; ОТ - расстояние между номинальными положениями оси вращения обрабатываемой поверхности и точки резания; Д, - проекция вектора текущего отклонения мгновенной оси вращения детали на ось координат, проходящую через номинальные ось вращения обрабатываемой поверхности и точку резания.12725 ных примеров.Исполнение по фиг. 7 отличаетсяот фиг. 6 только тем, что оно скомпоновано на токарном или токарно-лобовом станке с горизонтальным шпинделем.В примере по фиг. 8, между образцовой поверхностью 6 и щупом 7 измерителя введена многоступенчатая балансирная уравнительная система ввиде скобы 22, несущей балансиры 23,24 и дополнительный измеритель...

Номер патента: 1349964

Опубликовано: 07.11.1987

Авторы: Нефедов, Чернышов

МПК: B23Q 7/08

Метки: вибробункер

...выполнен с выступом, а конец его более длинного плеча 9 - гладким. На дне чаши 1 установлен кронштейн 10 с консольно закрепленной на нем плоской пружиной 11 с эластичным наконечником 12, выполненным, например, из короткого отрезка резиновой трубки. Пружина 11 расположеца цад верхней частью 5 винтового лотка 2 иод углом 45+ 10 к его оси (оптимальный диапазон изменения данного угла определен экспериментально), и в направлении подьема винтового лотка 2 за рычагом-отсекателем 7. Ее свободный конец 13 с наконечником 12 обращен к рычагу-отсекателю 7 и расположен у конца его более длинного плеча 9. От боковой стенки выходной части 5 винто вого лотка 2 конец 13 пружины 11 располо жен на расстоянии 8, обеспечивающем проход деталей 3 только в...

Номер патента: 1349901

Опубликовано: 07.11.1987

Авторы: Нефедов, Остренков, Синицын, Трофимов, Шитов

МПК: B23D 21/00

Метки: заготовки, резки, труб

...диском 24, установленным на хвостовике клинового элемента 21 и контактирующим свсим торцом с половинами 19 плавающей оправки.Клиновые элементы связаны междусобой серьгой 25, шарнирно закрепленной при помощи штифтов 26 на торцахклиновых элементов, обращенных другк другу, причем соединение имеет ограниченное перемещение - предусмотрен паз 27, контактирующий со штифтом26, в клиновом элементе 21 для компенсации разного хода клиновых элементов, вызванных погрешностью Формытрубы и необходимостью компенсацииизменения расстояния между местамикрепления серьги 25 при радиальномсмещении оправок,Устройство работает следуюшим образом,Когда неподвижныи втулочный нож2 раскрыт, подвижный втулочный нож 4находится в крайнем верхнем положениии оправки...

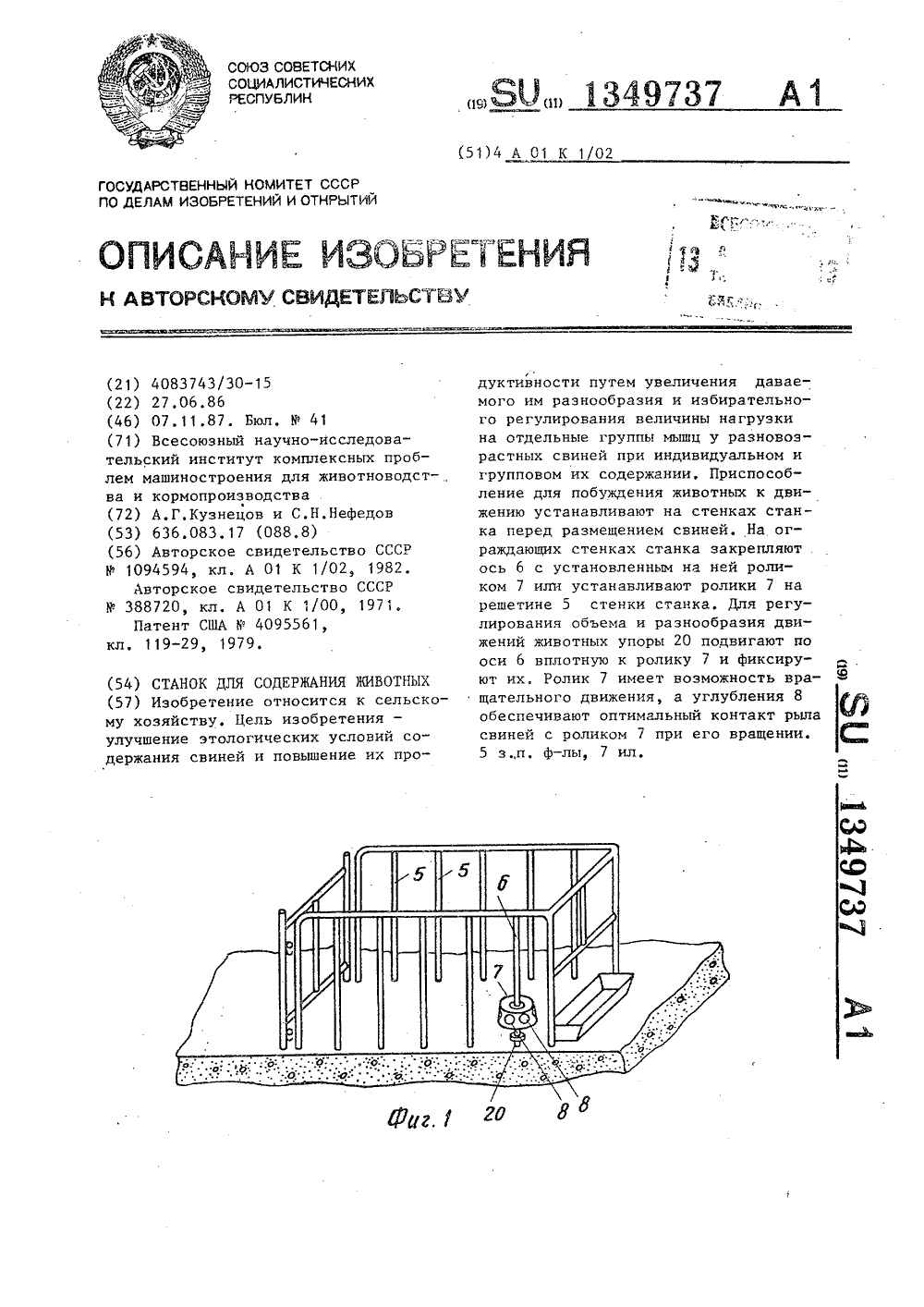

Номер патента: 1349737

Опубликовано: 07.11.1987

Авторы: Кузнецов, Нефедов

МПК: A01K 1/02

Метки: животных, содержания, станок

...втулка 9 связана с корпусом10, противоположный конец которогоимеет ось 19, на которую шарнирноодеты пластины 11. На втулке 9 установлены ограничители поступательногоперемещения пластины, выполненные ввиде упоров 20. В свою очередь упоры 20 могут перестанавливаться всоответствующие отверстия 21, выполненные на оси 6, или могут быть выполнены в виде одетых на ось 6 втулок с Фиксатором их положения, например винтом.При установке игрового элементана решетчатом ограждении ролик 7 иливтулку 9 с пластинами 11 устанавливают на решетине 5, при этом последняя выполняет функцию оси 6, а перпендикулярно расположенные по отношению к ней решетины 22 выполняютфункцию упоров 20,Станок для содержания свиней используют следующим образом.Перед...

Номер патента: 1348950

Опубликовано: 30.10.1987

Авторы: Зозулев, Максимов, Молодчик, Нефедов

МПК: H02J 9/06

Метки: запоминающего, устройства, электропитания, энергозависимого

...11 напряжения, при этом от источника 1 О резервного питания ток не потребляется. На входной клемме 9 сигнала аварии сети питания ЭЗУ 5 при этом присутствует сигнал 1, разрешающий работу ЭЗУ в нормальном режиме (обращения, записи, считывания и т.д.). Это является нормальным исходным состоянием системы, при котором ЭЗУ может работать длительное время.При пропадании или снижении ниже допустимого и устанавливаемого потенциометром 22 (фиг. 2) напряжения Г, сети на выходе компаратора 6 устанавливается уровень 1;.1, который через вход и второй выход узла 7 задержки обеспечивает формирование (без задержки за сцет диода 25) с помощью формирователя фронта импульса (триггера Шмитта) сигнала аварии сети питания ЭЗУ 5 О уровня с крхтым...

Номер патента: 1339136

Опубликовано: 23.09.1987

Авторы: Бычков, Власова, Гусев, Евстафьев, Кулагин, Нефедов, Поляков, Резун, Сулима, Трусов, Федоринчик

МПК: C21C 5/54

Метки: выплавки, синтетического, шихта, шлака

...состав шлака алюминиевого производства представлен втабл.Таблица 11339136 И родолжение таб ,2 Шихта Кальцит Шлак алюминиевого Известь производ-.ства 10 18 27 17 15 15 22 Таблица 3 Плавка СаО А 1 0 510 МеО Предлагаемая О,зО 45,9 0,70 53,1 0,46 44,6 0,74 54,2 1.80 40,9 7,20 50,1 4,72 42,0 51,0 3,59 1,41 43,1 51,9 3,57 1,62 42,6 52,9 1,70 42,5 51,8 1,50 14,50 38,2 45,8 Известная 3,0 68,7 23,6 Содержание ингрединетов, мас.Е Сравнительные исследования рафинирующих свойств синтетического шлака из предложенной и известной шихт проводят в условиях кислородно-конвертерного цеха, Шихту предлагаемого состава готовят из шлаков алюминиевого производства фракции 3 мм, дробленного известняка фракции й 3 мм и пылевидной...

Номер патента: 1327305

Опубликовано: 30.07.1987

Авторы: Казаков, Ключко, Нефедов, Руксов, Ткаченко, Шпагин

МПК: H04J 11/00

Метки: группового, разделения, сигнала

...символе,который запоминается в соответствующем разряде регистра 5,По сигналам считывания из блока4 значения принятого кода сдвигаютсяв регистре 5 в сторону разряда и с выхода регистра 5 они поступают на Мразрядный счетчик 6, в котором подсчитывается количество единичныхИ 1разрядов кода.После этого по команде иэ блока 4открываетя коммутатор 7 и двоичныйкод числаединиц" поступает на входпреобразователя 8, который преобразует его в напряжение,Выходной сигнал преобразователя 8корректирует уровень порога в каждомрешающем блоке 13. После коррекциипорога напряжение отсчета с выходаблока 11 через скоммутированный в дан 73052 10 15 55 20 25 ЗО 35 40 45 50 ный момент первый вход аналоговогоГкоммтуатора 2 с его .выхода поступает в решающий...

Номер патента: 1327054

Опубликовано: 30.07.1987

Авторы: Нефедов, Попов

МПК: G05B 5/01, G06G 7/02

Метки: нелинейный, фильтр

...уровень управляющегосигнала (фиг. 2 г), который по окончании узкого импульса переводит первыйэлемент 1 выборки-хранения в режимхранения. Кроме того, по окончанииузкого импульса с выхода блока 3напряжения на конденсаторе расширителя 4 импульсов начинает падать и придостижении им порогового значения выходной сигнал (фиг. 2 г) расширителя 4импульсов возвращается в единичныйуровень, заставляя элемент 1 выборкихранения вернуться в режим выборки,При этом параметры разрядной цепиконденсатора выбирают такими, чтобывремя хранения (определяемое длительностью выходного импульса инвертирующего расширителя) ограничивалось наи"большим возможным периодом. помехи.Возникающая в момент С экстремумаступенька на выходе элемента 1 выборки-хранения...

Номер патента: 1325304

Опубликовано: 23.07.1987

Авторы: Амитан, Бернштейн, Гебель, Нефедов, Старкина, Шур

МПК: G01H 1/00

Метки: акустических, индикатор, колебаний

...4, что обеспечивает их надежную электрическую изоляцию и механическую прочность индикатора. Внутренний диаметр корпуса 7 равен (1,3 - 1,5) Р, а расстояние между инерционным элементом 4 и верхним краем корпуса- (0,2 - 0,6) Р. Нижний предел этих размеров подобран так, чтобы обеспечить надежную изоляцию, а верхний предел ограничивает габариты изделия.Изготовление индикатора акустических колебаний осуществляется следующим образом. Соединяемые плоскости 3 и 5 подвергают механической обработке, режимы которой подобраны так, что в результате образуются однонаправленные волнистые поверхности с заданными значениями высот Н гребней и периодом Т волнистости. Наносят на плоскости 3 и 5 слой клея 9 толщиной 0,1 - 0,3 мм, размегцают между...

Номер патента: 1324966

Опубликовано: 23.07.1987

Авторы: Иванов, Нефедов, Рубаник, Ткаченко, Якушев

МПК: B65G 53/48

Метки: винтовой, питатель, пневмотранспортной, установки

...муки из батарейных циклонов, работаюгцих под разрежением.На фнг. 1 показан винтовой затвор, общий вид; на фиг. 2 - разгрузочная часть корпуса питателя, сечение; на фиг. 3 - вариант выполнения питателя с двумя и тремя витками ленточной спирали. Винтовой питатель пневмотранспортной установки содержит цилиндрический горизонтальной установленный корпус 1 с загрузочным 2 и разгрузочным 3 отверстиями на верхней и торцовой поверхностях корпуса 1, в котором размещен приводной шнек 4, выполненный по длине с двумя участками 5 и 6 витков.На разгрузочном 3 отверстии корпуса 1 шарнирно закреплена заслонка 7, при этом витки второго участка 6 шнека 4 представляют собой ленточную спираль 8, направление навивки которой противоположно направлению...

Номер патента: 1324822

Опубликовано: 23.07.1987

Авторы: Амитан, Бернштейн, Васильев, Гебель, Егоров, Зыков, Клибанов, Нефедов, Старкина

МПК: B23Q 15/00

Метки: инструмента, позиционирования, режущего

...превышающее величину отжатия, и снова подводят до касания обработанной .поверхности, т.е. до появления сигнала датчика 8, Отжатие инструмента равно разности сигналов датчика 7 в момент касания инструментом обработанной поверхности и при ее обработке (во время последчего прохода).Возможен также другой вариант опреде3 13248 ления величины отжатия инструмента. Согласно этому варианту, подводят инструмент до касания с обрабатываемой поверхностью, производят отсчет по датчику 7 в момент касания, выводят инструмент иэ отверстия изделия, подводят его на фиксированную глубину резания, осуществляют проход, отводят инструмент, повторно подводят его до касания и снова производят отсчет. 10Величина отжатия равна установленной глубине резания за...

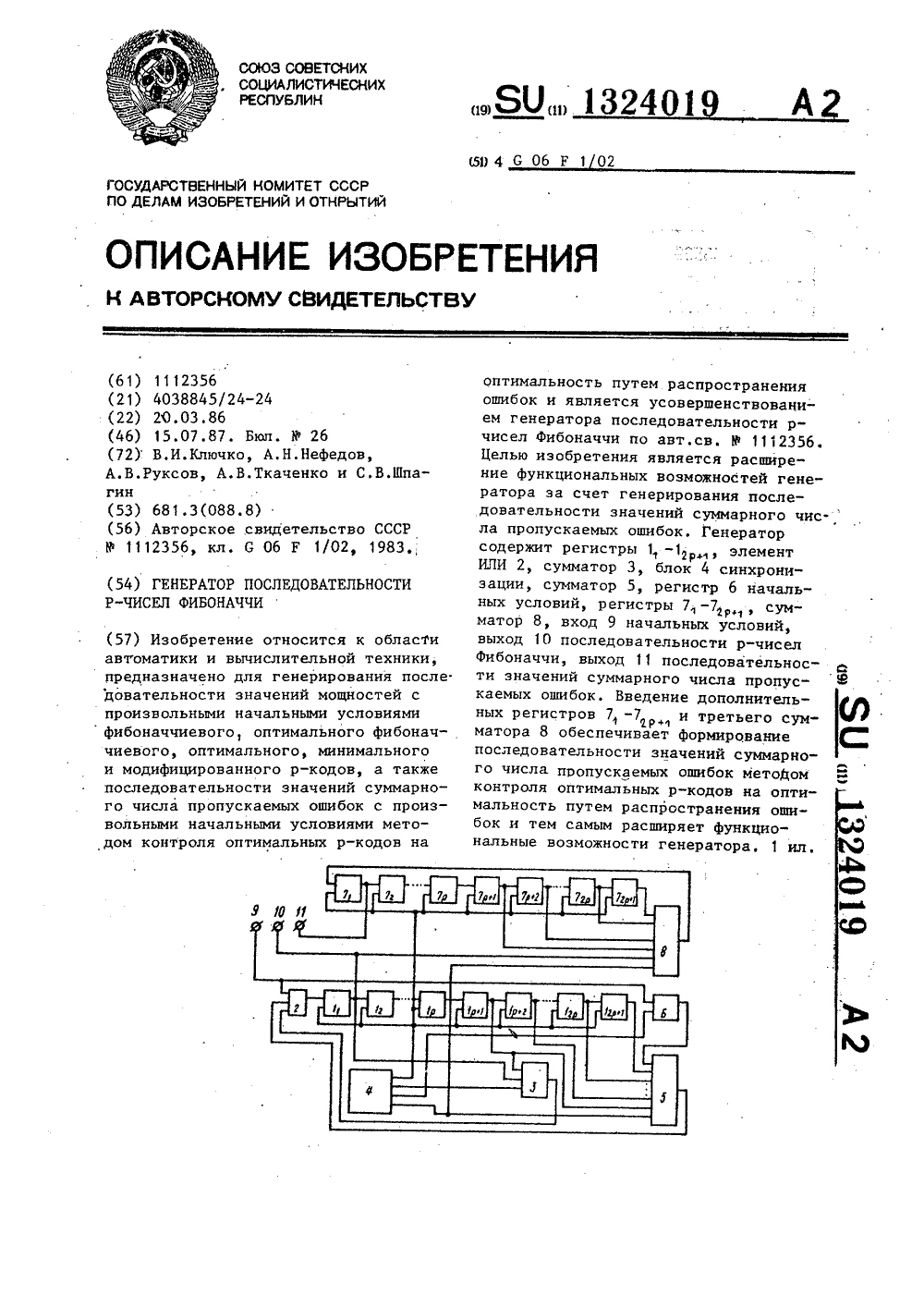

Номер патента: 1324019

Опубликовано: 15.07.1987

Авторы: Ключко, Нефедов, Руксов, Ткаченко, Шпагин

МПК: G06F 1/02

Метки: генератор, последовательности, р-чисел, фибоначчи

...работы, последовательность значений мощности оптимального фибоначчиевого и минимального р-кодов согласно (2) на выходе 10 во втором режиме работы, последовательность значений мощности оптимального и модифицированного ркодов согласно (3) на выходе 10 в третьем режиме работы и, кроме того, последовательность значений суммарного числа пропускаемых ошибок методом контроля оптимальных р-кодов на оптимальность путем распространения ошибок согласно (4) на выходе 11 в третьем режиме работы.В моделировании последовательности р-чисел Фибоначчи участвуют регистры 1 -1элемент ИЛИ 2, сумматор 3 и блок 4 синхрониэации 1 Информационный вход 9 генератора служитс.для подачи кодовой комбинации начального условия через элемент ИЛИ 2 в регистр 1 в нулевом...

Номер патента: 1321557

Опубликовано: 07.07.1987

Авторы: Гебель, Зыков, Ионов, Клугман, Наумов, Нефедов, Шашков

МПК: B24B 35/00, B24B 5/14

Метки: заготовках, конуса, корпуса, наружного, распылителя, станок, типа, шлифования

...призмой 3. Соосно с призмой 32 установлен пили Др 33 с поршнем 34 и штоком 35. Кроме того, устройство оснащено конечными выключателми 36 (Магазин пуст), 37 (диск в позиции загрузки) и 38 (Шток в исходгОм положении).Разгрузочное устройство 9 содержит конечный выключатель 39 (Изделие в позиции загрузки), цилиндр 40 загрузки. шток 41 которого несет лапку-сбрасывателг 42, и отводящий патрубок 43 для разгрузки изделий.Блокировочный диск 10 установлен с воз можностью ограниченных поворотов Относительно оси, совпадающей с осью ротора 11, и повернут пружиной 44 до упора 45. На столе 4 установлен конечный выключатель 46 блокировочного диска. В диске 10 предусмотрены в.резы 47 и 48 для прохода изделий при загрузке и разгрузке.Станок работает...

Номер патента: 1317631

Опубликовано: 15.06.1987

Авторы: Артемьев, Булатов, Мариночкин, Мдзинаришвили, Нефедов, Поляков, Преображенский, Силантьев, Хвостов, Царенко

МПК: H02P 7/28

Метки: постоянного, электропривод

...открываются попарно: либо 1,3, либо 2,4. При отпирании каждой пары тиристоров конденсатор 11 начинает перезаряд током, равнымсумме тока электродвигателя б и диода 13, а затем ток диода 13 становится равным нулю и конденсатор 11 продолжает перезаряжаться током электродвигателя, По окончании перезарядаконденсатора 11 до напряжения источника 5 питания ток электродвигателя6 замыкается через диод 12, Увеличение величины среднего напряжения на электродвигателе 6 осуществляетсяпутем повышения частоты переключениятиристоров 1,3 и 2,4,40 45 50 55 ри торможении электродвигателя 6 в момент С, импульсы управления снимаются с тиристоров 1-4 - ток электродвигателя 6 уменьшается, замыкаясь через диод 12, В моментток электродвигателя б спадает до...

Номер патента: 1315507

Опубликовано: 07.06.1987

Авторы: Веретенников, Гончаренко, Ерко, Земляков, Киракосянц, Кислицин, Лихачев, Лотц, Матвиенко, Мельников, Нефедов, Пекарский, Солошенко, Тамонов

МПК: C22C 33/04

Метки: выплавки, смесь, углеродистая, ферросилиция

...больших обвалах происходят выбросы горячей шихты на электропечное оборудование, а иногда и короткую сеть, что приводит к отключению электропечи и увеличению ее горячих простоев. При этом ухудшаются условия работы обслуживающего персонала печи. Кроме того, при выбросе шихты происходят большие потери тепла, ших13155 О товых материалов и электроэнергии ив атмосферу цеха выбрасывается большое количество пыли и газа, обогащен-,ного газообразной моноокисью кремния.Это увеличивает удельные расходы сырья и электроэнергии и ухудшает экологические условия процесса,При содержании в предлагаемой смеси одубины в количестве 16-47,8 мас,%Ю технологический процесс выплавки ферросилиция характеризуется равномерным сходом шихты и хорошей...

Номер патента: 1313949

Опубликовано: 30.05.1987

Авторы: Маилов, Нефедов, Самохвалов, Спичак

МПК: E02B 17/00

Метки: глубоководная, мачтовая, опора

...13 снабжен комплектом шайб, включающим электроизолирующую шайбу 38 с конусной втулкой, металлическую шайбу 39 и электроизолирующую прокладку 40.Опора работает следующим образом.При возникновении шторма на ствол 1 воздействует горизонтальная волновая нагрузка. Соединительный элемент 5 передает эту нагрузку на наветренные оттяжки. При этом вертикальная составляющая усилия в наклонном участке оттяжки передается вертикальным участком с помощью фасонки 7 через болты 13 на анкерную балку 9, а с нее - на конструкции палубы 4.Затяжка болтов 13 обеспечивает разжимание конической втулкой шайбы 38 пружинных элементов 29, замыкающих контакты 27, а также замыкание шайбой 39 контактов 34. Прн этом оказываются замкнутыми цепи 22 н 24. В результате...

Номер патента: 1311725

Опубликовано: 23.05.1987

Авторы: Асеев, Ахмедов, Нефедов, Соложенкин

МПК: A61B 18/00, A61L 31/08, B05D 5/08 ...

Метки: антиадгезионное, замораживающих, поверхностей, покрытие

...а такжеуойрхностей емкостей для криоконсер. вйрования биопродуктов и апликаторов "., ";.криохирургического инструмента,Целью изобретения является полу-.чение антиадгезионного покрытия с,большей. механической прочностью и устойчивостью к температурным воздействиямВ качестве полимерного материаладля антиадгезионного покрытия используют пленку гексаметилдиоксисилана. Указанную пленку используют дляпокрытия криохирургического инструмента. Осаждение пленки гексаметилдиоксисилана производят в высоковакуумной камере. В камере возбуждаютвысокочастотную плазму на частоте13,56 мГц, На поверхность, которуюпредполагается покрыть полимернойпленкой, подают электрическое смещение относительно плазмы напряжениемоколо 100 В. Давление паров...

Номер патента: 1310800

Опубликовано: 15.05.1987

Авторы: Балалаев, Дергачев, Нефедов, Пономаренко

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...- для формирования вхождения переменной в прямой или инверсной Форме, например при подаче на входы 7,8 и 9 сигнала "1" и на вход 4- "0" соответственно переменная входит в инверсном виде,В процессе настройки модуля логическая функция, описывающая его работу, после подстановки в выражение (1) соответствующих значений настро-. ечных сигналов вырождается в функцию от трех переменных.Таблица иллюстрирует настройку модуля на реализацию заданной Формальной зависимости.Например, для реализации формулы вида Р = Х, (Хг ч ХЗ) необходимо подать следующие сигналы настройки: У О Уг = 1УЗ - О,У, = 1 при этом на выходе 15 модуля реализуется требуемая логическая формула.Предлагаемый многофункциональный логический модуль реализует 8 типов формул от трех...

Номер патента: 1306630

Опубликовано: 30.04.1987

Авторы: Назаров, Нефедов, Тен

МПК: B21F 35/00

Метки: винтовых, зацепами, навивки, непрерывной, пружин, растяжения, цилиндрических

...(не показан), который приводит во вращение ролики 3 и 4 механизма подачи проволоки 2, и распределительный вал 6, Роликами 3 и 4 подается проволока 2 через проводку 5, К моменту начала выхода проволоки из торца 14 проводки 5 навивочный упор 13 находится в исходном положении, т.е, в непосредственной близости от торца проводки, как показано на фиг. 1. В это исходное положение навивочный упор выведен усилием пружины 18, при этом охваты 35 40 45 ваемая 8 и охватывающая 9 части планшайб находятся в таком взаимном расположении, что конец штока 15 своим 50 роликом 34 установлен во впадине профильного участка 3 . Вращающиеся ролики 3 и 4 подают проволоку 2 по проводке 5, При выходе из проводки 5 проволока упирается в поверхность проточки...

Номер патента: 1306496

Опубликовано: 30.04.1987

Авторы: Демченко, Зуев, Калиниченко, Нефедов

МПК: A01B 29/04

Метки: орудие, почвообрабатывающее

...поРаушс едприяти СостТехред Тираж твенного комитета 5, Москва, Ж - 35 олиграфическое пр ароши Редактор Е. КонцаЗаказ 1352/1ВНИИПИ Государ130Производственно нИзобретение относится к сельскохозяиственному машиностроению, в частности к почвообрабатывающим орудиям.Цель изобретения - повышение качества крошения и выравнивания почвы.На фиг.1 изображено орудие, вид спереди; на фиг.2 - то же, аксонометрия.Орудие состоит из горизонтально расположенной оси 1, на которой жестко закреплены диски 2, имеющие на периферии радиально расположенные пазы 3, в которых неподвижно установлены ножи 4. Каждый нож 4 выполнен зигзагообразным. Вершины зигзагов каждого ножа смещены относительно вершины зигзагов смежного с ним ножа на 1/4 шага зигзага.Орудие...

Номер патента: 1305236

Опубликовано: 23.04.1987

Авторы: Дьячков, Захаров, Нефедов

МПК: E01C 19/10

Метки: асфальтосмесительной, битума, подачи, установке

...и размещен внутри циркуляционного трубопровода 3.Устройство также имеет втулку 16 смерной линейкой и пазами для крепления в них выключателей 12, 30Усгеройство для подачи битума в асфальтосмесительной установке работает следующим образом.Жидкий битум из емкости 1 насосом2 нагнетается в циркуляционный трубопровод 3, в котором патрубком 15 об"разован дроссель 4 и установлен поплавок 5,По команде через перепускной кран8 (кран 9 закрыт) дозатор 6 и патрубок 15 заполняются битумом, Поплавок5 с магнитом 11 поднимаются вверх.По истечении заданной дозы битумаот магнита 11 под действием магнитных силовых линий срабатывают состветствующие выключатели 12 и команда от блока 14 поступает на краны 8и 9, Перепускной кран 8 закрывается,а кран 9...

Номер патента: 1305208

Опубликовано: 23.04.1987

Авторы: Ашнин, Галкина, Кужилко, Мацепуро, Нефедов, Печковский, Умрихин

МПК: D01G 15/40

Метки: питания, текстильной

...части шахты 2 на ее стенках расположено другое средство Фиксацииположения столба волокнистого продукта в виде наклонных колков 11. Игольчатый Фиксатор получает движение откулачкового механизма 12,Волокнистый продукт в виде пучков или комплексов иэ пневмопровода1 поступает в шахту 2, где подвергается воздействию грабельного механизма 4, который совершает сложноедвижение: возвратно-поступательноев вертикальной плоскости и поворотное относительно оси 9. При движении вниз (рабочий ход) грабли 4 расположены перпендикулярно траекториидвижения продукта, а при движениивверх (холостой ход), грабли, развернутые по часовой стрелке, расположены вдоль траектории движения продукта, Такое положение грабель предотвращает скопление на них...

Номер патента: 1301972

Опубликовано: 07.04.1987

Авторы: Михайлов, Нефедов, Ремизов

МПК: E21C 49/04

Метки: валки, сбора, торфа, фрезерного

...на 0,5 кВт.С уменьшением угла ф недобор торфа из расстила также увеличивается на 7 - 8 О/о вследствие того, что щетка начинает сметать торф как передней поверхностью пакетов ворса, так и боковой поверхностью. Ширина захвата каждого пакета ворса уменьшается на величину соз(10 - 15). При этом возрастают затраты энергии на деформацию ворса, так как жесткость пакетов ворса при направлении деформации их не перпендикулярно передней поверхности увеличивается в несколько раз. Кроме того, возрастают дополнительные энергозатраты за счет увеличения %лины щетки на величину соз(10 - 15).При поступательном движении агрегата со скоростью Ч и вращении щеток с окружной скоростью Чо закрепленные под углом А = 25 - 30 к оси барабана щетки пакеты 5...

Номер патента: 1301578

Опубликовано: 07.04.1987

Автор: Нефедов

МПК: B23C 3/00

Метки: поверхностей, радиусных, станку, фрезерному

...и вновь подаютстол вверх. Изобретение относится к станкостроению и машиностроению и можетбыть использовано при Фрезерованиипо контуру криволинейных поверхностей на универсально в фрезерн станках,Цель изобретения - расширениетехнологических возможностей устройства за счет обработки криволинейных(лекальных) поверхностей деталей 10и отверстий, лежащих на кривой линии,На Фиг, 1 изображено устройство,установленное на станке, вид спереди;на фиг. 2 - то же, вид сверху; на 15фиг. 3 - сечение А-А на фиг. 2. Устройство содержит установленный на направляющих 1 фрезерного станка поворотный стол 2, имеющий возможность поступательного перемещения в горизонтальной плоскости, и кронштейн 3, установленный на тех же направляющих 1 с возможностью...

Номер патента: 1296890

Опубликовано: 15.03.1987

Авторы: Бойко, Нефедов, Полищук, Сапрыкин

МПК: G01M 13/04

Метки: жесткости, опор, подшипниковых

...датчиками5 и б, выделяются с помощью узкополосного анализатора гармоник амплитудыа 4, а, Ь Ьг гармонических составгляющих вибрации корпуса подшипник:в исследуемом и перпендикулярном к .0исследуемому направлениях соответствующие частотам 1, = 2 П/ ю 4 и Гг= 2 П/(й . Угловые скорости Ы, и ы,измеряют с помощью датчика 7 угловойскорости и индикатора угловой скорости. Жесткость рассчитывают по формуле1где С - жесткость опоры в 4 лсследуемом направлении; п 4 - эффективная масса вала; ЫИг - угловые скорости вращения вала; а -К,Ь, а "К,Ь А:-1 А =-г= - амплитуда 1-К,Кг г 1 К 4 кг гармонических составляющих .вибрации корпуса подшипникав исследуемом направлении,скорректированные путем учета поперечной чувствительности...

Номер патента: 1296557

Опубликовано: 15.03.1987

Авторы: Комаров, Котельников, Нефедов, Осипов

МПК: C07C 15/46

Метки: стирола

...используется для получения водяного пара давлением 4,06,0 ата в котле-утилизаторе, При этомкатализат охлаждают с 574 до 180 С.После отделения от катализаторной пыли катализат сжимают до давления3,0 ата и при этом давлении конденсируют. Тепло конденсирующихся продуктов используют для получения водяного пара давлением 2,0 ата, Доля 10сконденсированных продуктов от по-данных на конденсацию составляет0,751.При конденсации катализата придавлении 3,0 ата и 130 С выделяется 15122560 ккал/кг тепла.На 1 кг катализата при конденсации утилизируется 306 ккал/кг тепла.При охлаждении с 574 до 180 С на 1 кгкатализата утилизируется 198 ккал/кг 20тепла,За счет повышения давления настадии конденсации катализата до3,0 ата количество...

Номер патента: 1293020

Опубликовано: 28.02.1987

Авторы: Белоусов, Морозов, Нефедов, Панченко, Симоконь

МПК: B25J 15/00

Метки: захватное

...10, а над проемом 11 - окно 12, в котором размещена с возможностью скольжения на величину 6 подвеска 5, беспазовые стороны которой свободно введены в прорези верхних концов зажим ных рычагов 3. Подвеска 5 закреплена пальцами 13 в отверстиях на концах траверсы 14.Захватное устройство работает следующим образом.Для обхвата пакета 10 зажимные рычаги 3, закрепленные на корпусе 1, закрепленном на концах траверсы 14 при помощи пальцев 13, опускаются вниз до соприкосновения с пакетом 10 нижних концов зажимных рычагов с посаженными в них на пальцах 8 роликами 9. При дальнейшем опускании корпуса 1 на величину 6 подвеска 5 контактирует с корпусом 1, при этом вес траверсы с захватным устройством давит на верхние концы зажимных рычагов 3 и зажимные...

Номер патента: 1289553

Опубликовано: 15.02.1987

Авторы: Капустин, Нефедов, Петухов, Подтихов

МПК: B03D 1/02

Метки: угля, флотации

...0,75 л в течение 2 мин. Затем в процесс подают порцию 5 Ю 15 20 реагента-собирателя - тетрамеры пропилена и проводят контактирование его с угольной пульпой в течение 40 с, а затем подают реагент вспениватель, например кубовые остатки от производства бутиловых спиртов, и после 20 с во флотационную пульпу подают воздух с последующим съемом фотоконцентрата в течение 60 с.Общий расход реагента и количество его дозирований в пульпу определяется обогатимостью угля и эффективностью реагентов,Для определения эффективности использования тетрамеров пропилена с кубовыми остатками от производства бутиловых спиртов проводят флотацию угольной мелочи с базовой смесью реагента, а именно смесью тракторного керосина с кубовыми остатками от...

Номер патента: 1287194

Опубликовано: 30.01.1987

Авторы: Нефедов, Попов

МПК: G06G 7/18, H03H 11/26

Метки: задержки, сигнала, широтно-модулированного

...импульсной последовательности,Цельф изобретения - упрощение и по"вышение точности,На чертеже представлена схема предлагаемого устройства.Устройство содержит счетный триггер 1, элементы И-НЕ 2-6, одновибраторы 7 и 8,Устройство работает следующим образом.С помощью счетного триггера 1 входные импульсы разделяются на две импульсные последовательности. Все четные входные импульсы, инвертированные элементом И-НЕ 2, запускают передним фронтом одновибратор 7, а нечетные - одновибратор 8. Длительность импульсов одновибраторов 7 и 8 равна периоду входной последовательности. Вследствие того, что импульсы одновибраторов смещены относительно тактовых моментов времени на длительность очередного входного импульса, на выходе устройства формируется...

Номер патента: 1287193

Опубликовано: 30.01.1987

Авторы: Нефедов, Попов

МПК: G06G 7/18, H03H 11/26

Метки: дифференцирующе-сглаживающее

...ИЛИ 13, первый и второй выходы 14 и 15.Устройство работает следующим образом.На вход 1 поступает входной сигнал, представленный в широтно-импульсной форме. Интеграторы 2 и 3 сбрасываются импульсами генератора 5, сдвинутыми на полтакта. После вычитания и выпрямления на выходе выпрямителя 6 формируется ступенчатый сигнал, амплитуда ступенек соответствует (с запаздыванием на один такт) входной функции. С выхода элемента 7 сравнения снимается первая производная огибающей входного сигнала, На выхо де 15 представлена сглаженная первая производная, а на выходе 14 - аналоговый сигнал, соответствующий сглаженной и задержанной огибающей входного сигнала. Формула изобретения Дифференцирующе-сглаживающее устройство, содержащее первый и второй...
