Многофункциональный логический модуль

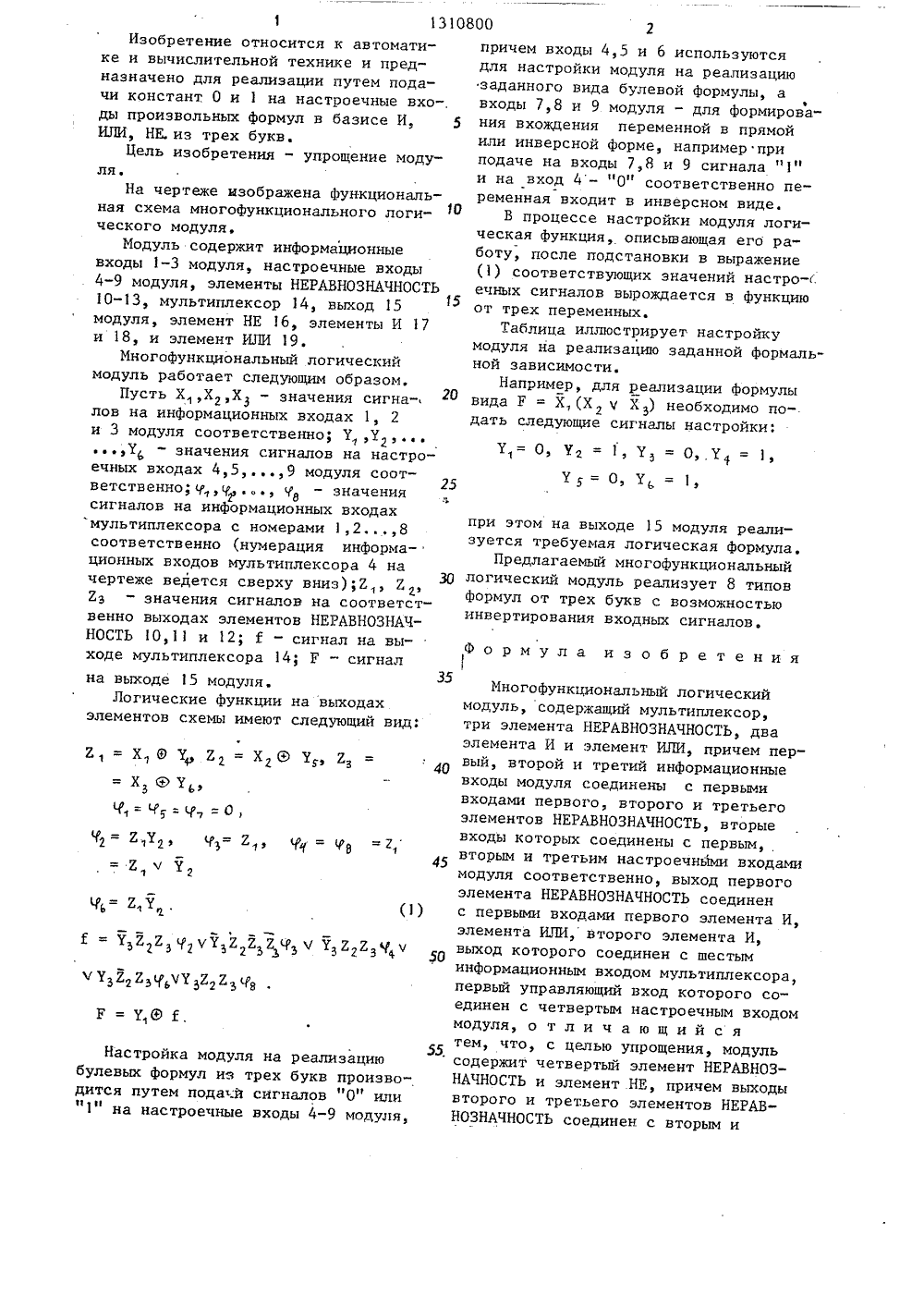

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН а) 4 С 06 Р 7/00: ОПИСАНИЕ ИЗОбРЕТЕНИЯН А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ОЭ СР ОО СР ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 21) 4017155/24-24(46) 15.05.87. Бил. У 18 (71) Харьковский авиационный институт им. Н.Е.Жуковского(56) Авторское свидетельство СССР Ф 798802, кл. С 06 Р 7/00, 1977.Авторское свидетельство СССР У 1151949, кл. С 06 Р 7/00, 1982, (54) МНОГОФУНКЦИОНАЛЬНЫЙ ЛОГИЧЕСКИЙ МОДУЛЬ 801310800 А 1(57) Изобретение относится к автоматике и вычислительной технике и предназначено для реализации произвольных формул в базисе И,ИЛИ,НЕ из трехбукв. Цель изобретения - упрощениемодуля. Модуль содержит информационные входы 1 - 3, настроечные входы4 - 9, элементы НЕРАВНОЗНАЧНОСТЬ 1013, мультиплексор 14, выход 15, элемент НЕ 16, элементы И 17, 18, элемент ИЛИ 19. Модуль реализует произвольные формулы из трех и менее буквпри простой настройке, принадлежащеймножеству 0,1. 1 ил. 1 табл.=Х ВУ 3 2 1 г =Е /уг Ч = 8 Чь= ЕУ ч у 32 г ЕЗЧьчу 32 г 23 Чз Р=УО+Е,Изобретение относится к автоматике и вычислительной технике и предназначено для реализации путем подачи констант. 0 и 1 на настроечные входы произвольных формул в базисе И, ИЛИ, НЕ.из трех буквЦель изобретения - упрощение модуля.На чертеже изображена функциональная схема многофункционального логического модуля.Модуль содержит информационные входы 1-3 модуля, настроечные входы 4-9 модуля, элементы НЕРАВНОЗНАЧНОСТЬ 10-13, мультиплексор 14, выход 15 модуля, элемент НЕ 16, элементы И 17 и 18, и элемент ИЛИ 19Многофункциональный логический модуль работает следующим образом.Пусть Х,Хг,ХЗ - значения сигналов на информационных входах 1, 2 и 3 модуля соответственно; УУг, ,у - значения сигналов на настроечных входах 4,59 модуля соответственно; у,уг- значения сигналов на информационных входах мультиплексора с номерами 1,2,8 соответственно (нумерация информационных входов мультиплексора 4 на чертеже ведется сверху вниз);2, Е г, Ез - значения сигналов на соответственно выходах элементов НЕРАВНОЗНАЧНОСТЬ 10,1 и 12; Е - сигнал на выходе мультиплексора 14; Р - сигнал на выходе 15 модуля,Логические функции на выходах элементов схемы имеют следующий вид:Настройка модуля на реализацию булевых формул иэ трех букв производится путем подачй сигналов "0" или "1" на настроечные входы 4-9 модуля,причем входы 4,5 и б используются для настройки модуля на реализацию заданного вида булевой формулы, аЭ входы 7,8 и 9 модуля - для формирования вхождения переменной в прямой или инверсной Форме, например при подаче на входы 7,8 и 9 сигнала "1" и на вход 4- "0" соответственно переменная входит в инверсном виде,В процессе настройки модуля логическая функция, описывающая его работу, после подстановки в выражение (1) соответствующих значений настро-. ечных сигналов вырождается в функцию от трех переменных.Таблица иллюстрирует настройку модуля на реализацию заданной Формальной зависимости.Например, для реализации формулы вида Р = Х, (Хг ч ХЗ) необходимо подать следующие сигналы настройки: У О Уг = 1УЗ - О,У, = 1 при этом на выходе 15 модуля реализуется требуемая логическая формула.Предлагаемый многофункциональный логический модуль реализует 8 типов формул от трех букв с возможностью инвертирования входных сигналов. Формула изобретения35 Многофункциональный логический модуль, содержащий мультиплексор, три элемента НЕРАВНОЗНАЧНОСТЬ, два элемента И и элемент ИЛИ, причем первый, второй и третий информационные входы модуля соединены с первыми входами первого, второго и третьего элементов НЕРАВНОЗНАЧНОСТЬ, вторые входы которых соединены с первым, вторым и третьим настроечнь 1 ми входами модуля соответственно, выход первого элемента НЕРАВНОЗНАЧНОСТЬ соединен с первыми входами первого элемента И, элемента ИЛИ, второго элемента И, выход которого соединен с шестым информационным входом мультиплексора, первый управляющий вход которого соединен с четвертым настроечным входом модуля, о т л и ч а ю щ и й с я тем, что, с целью упрощения, модуль содержит четвертый элемент НЕРАВНОЗНАЧНОСТЬ и элемент НЕ, причем выходы второго и третьего элементов НЕРАВНОЗНАЧНОСТЬ соединен с вторым иВид булевой функции, реализуемой на высоте модуля Значения настроечных сигналов(Х = К )ЧХ= У 5)Ч(Х -Уь) П р и м е ч а н и е. При подаче на вход 4 модуля"1" или на вход 4 (У) сигнала"1", а на входы 7,8 и 9Л У 5, УЬ) сигнала "0",соответствующие входные переменные (Х 1 р Х 2 р Х ) входятв инверсном виде. Составитель О,РерезиковаРедактор Е.Копча Техред И.Попович Корректор А.Обручар Заказ 1891/44 Тираж 673 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д,4/5 Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 третьим управляющими входами, мультиплексора, первый информационный входкоторого соединен с шиной логического нуля модуля, пятый настроечныйвход которого соединен с входом элемента НЕ и вторым входом первогоэлемента И, выход которого соединенс вторым информационным входом мультиплексора, третий информационныйвход которого соединен с выходомпервого элемента НЕРАВНОЗНАЧНОСТЬ,выход элемента НЕ соединен с вторымивходами второго элемента И и элемен 10800 4та ИЛИ, выход которого соединен счетвертым информационным входоммультиплексора, пятый и седьмой информационные входы которого соединены 5 с шиной логического нуля модуля, вы"ход элемента ИЛИ соединен с восьмыминформационным входом мультиплексора, выход которого соединен с первымвходом четвертого элемента НЕРАВНОЗ НАЧНОСТЬ, второи вход которого соединнен с шестым настроечным входом модуля,выход которого соединен с выходом четвертого элемента НЕРАВНОЗНАЧНОСТЬ.
