Номер патента: 1463414

Опубликовано: 07.03.1989

Авторы: Гражданов, Мухачев, Шагов

МПК: B23K 9/16

Метки: дуговой, пластин, сварки, соединений, тонких, торцовых

...к кромкам свариваемых пластин, При этом по мере удаления от сопла действие газодинамических сил ослабевает, а действие сил электростатического притяжения, наоборот, возрастает, В результате конечный участок сварочной дуги проходит в плоскости соединения и замыкается на кромках пластин нормально к их контуру. Направление конечного участка плазменной дуги определяется электростатическим притяжением, обеспечивающим одинаковый угол между дугой и контуром соединения в любой точке контура автоматически, и менять для этого ориентацию оси горелки в пространстве нетнеобходимости,По экспериментальным данным при смещении оси горелки меньше расстоя" ния 0,5 диаметра столба плазменной дуги возможно замыкание плазменной дуги на одну верхнюю пластину,...

Номер патента: 1445654

Опубликовано: 23.12.1988

Авторы: Букреев, Вагин, Мухачев

МПК: A01K 5/02

Метки: кормораздатчик

...зимних отгонных пастбищ.На фиг. 1 показан кормораздатчик, вид сбоку; на фиг, 2 - сошник для формирования желоба в снегу.Кормораздатчик состоит из бункера 1, жестко закрепленного на раме 2 по продольной оси ее настила. Выгрузное отверстие бункера 1 закрыто заслонкой 3, В настиле имеется сошник 4 для формирования желоба в снегу, который жестко, но с возможностью изменения его направления закреплен болтами по продольной оси настила рамы 2. Для формирования желоба в снегу различной плотности сошник 4 выполнен в виде лотка обтекаемой формы и с режущей кромкой 5 на его открытой стороне. Для удаления взрыхленного снега в случае, если сошник 4 закреплен режущей кромкой 5 вперед, кормораздатчик снабжен отражательной доской 6, закрепленной...

Номер патента: 1421391

Опубликовано: 07.09.1988

Авторы: Коротин, Мухачев

МПК: B01J 2/20

Метки: гранулятор

...направлениювращения шнека, 20Для обеспечения стабильной работы гранулятора наконечник соединен со шнеком потипу шип - -паз. Фильерная решетка имеетцилиндрический выступ диаметром, равнымменьшему диаметру шнека. При смешениилопастей наконечника от линии, соединяюгцей выход винта шнека и ось вращения,на угол к меньше 30 и больше 45 увеличивается сопротивление выходу материала, чтоприводит к повышению температуры экструдата и, следовательно, его преждевременному отверждению в фильерах. Стабильная работа гранулятора обеспечиваетсяпри постоянном зазоре, равном 0,1 - 0,3 мм,за счет соединения наконечника 4 со шнеком 3 по типу шип - паз и наличия ци 12линдрического выступа фильерной решетки 5. Зазор исключает перекос лопастей наконечника и...

Номер патента: 1419627

Опубликовано: 30.08.1988

Авторы: Мухачев, Рягин, Таскаев, Хлебников

МПК: A01K 1/01

Метки: вязких, перекачки

...поворота в вертикальной плоскости и совмещения своим загрузочнымокном 3 с входом 10 нагнетательноготрубопровода 5, Продольная ось загруэочной горловины 4 совпадает с осьювращения приемной камеры 2. Устройство снабжено дополнительной заслонкой 11, которая выполнена в видечасти цилиндрической поверхности дляперекрывания входа 10 нагнетательного трубопровода 5 и установлена наприемной камере 2. Режущее приспособление 12 расположено у заг рузочногоокна 3 приемной камеры 2. Поворотприемной камеры 2 осуществляется гидроцилиндром 13,Устройство работает следующим образом.Б исходном положении ось приемнойкамеры 2 совмещена с осью загрузочной горловины 4, поршень 6, посредством гидроцилиндра 7 движется внизи в приемную камеру 2 из...

Номер патента: 1401149

Опубликовано: 07.06.1988

Авторы: Мухачев, Сурнов

МПК: F01K 23/08

Метки: парогазотурбинная

...3 низкого давления, Поддержание необходимых параметров за пароперегревателем 5 обеспечивается регулированием расхода горячего газа арматурой 9, а при включении в работу трубопровода3 отбора части отработавшего газа в газовой турбине 1 - арматурой 14.В пароперегревателе 5 перегрев осуществляется следующим образом. Горячий газ распределяется по камере 17 подвода горячего газа и через эжектор 18 поступает в поток влажного пара, движущегося по ресиверному трубопроводу 4. В отверстии 20, расположенные в горловине сопла эжектора 18, из зазора между наружным кожухом 15 и ресиверным трубопроводом 4, засасывается пар с повышенным содержанием влаги (характерно для пристенных слоев влажного пара, движущегося в трубопроводе). Включения влаги,...

Номер патента: 1395240

Опубликовано: 15.05.1988

Авторы: Мухачев, Насыров

МПК: A01K 61/00

Метки: водоема, глубины, дноуглубительных, естественного, мелиоративных, нем, оптимальной, проведении, работ, разведения, рыбы

...прогрева 10 С обусловлена тем, что в этот период еще не началась массовая вегетация погруженных водных растений и вода имеет наибольшую прозрачность. Затеи после начала массового цветения воды прозрачность воды резко снижается, что делает дальнейшее измерение прозрачности нецелесообразным. После измерения прозрачности определяют величину средней прозрачности Б, а оптимальную глубину водоема определяют по зависимости ЗБН 5 Б.Глубина водоема, равная ЗБ, является оптимальной, так как она равна толщине эпилимниона. При такой глубине происходит остаточное поступле 55 ние кислорода в придонные слои, и там может концентрироваться рыба, питающаяся зообентосом. Ниже глубин, соответствующим значениям, превышающим ЗЯ, начинается...

Номер патента: 1299576

Опубликовано: 30.03.1987

Автор: Мухачев

МПК: A61B 17/56

Метки: вправления, лечения, позвонков, сместившихся, смещенных

...левосторонним забрюшинным доступом по Чаклину осуществлен подход к телу пятого поясничного позвонка, при этом подвздошные артерия и вена мобилизованы и отведены вправо настолько, чтобы открыть передне-верхнюю грань пятого поясничного позвонка на протяжении 2 см. В полую рукоятку устройства помещены два долота, расположенные в одной плоскости и имеющие взаимно контактирующие продольные паз и выступ, Долота свободно перемещаются в продольном направлении друг относительно друга и относительно рукоятки, Ре 29957615 20 25 40 55 жущие кромки долот установлены на тело пятого поясничного позвонка чуть ниже и параллельно передне-верхней грани позвонка, Долоту придано положение по направлению к первому крестцовому позвонку. Ударами молотка по...

Номер патента: 1018549

Опубликовано: 23.11.1986

Авторы: Липовченко, Мухачев, Протасов, Татаринов, Хрунов

МПК: H01L 21/66

Метки: алмазных, детекторов, излучений, ионизирующих, контактов

...дырки, на инжектирующий контакт подают положительное напряжение, для проверки контакта, инжектирующего электроны, на инжектирующий контакт подают отрицательное напряжение, После выключения поля детекторная структура подключается к электрометрическому усилителю. В простейшем случае для этого необходимо просто выключить напряжение и закоротить клеммы источника питания в схеме измерения тока через детектирующую структуру с прижимным электродом вместо запорного. Далее алмазную пластинку освещают светом из области фоточувствительности алмаза и регистрируют ток фотодеполяризации. Дальнейшее осуществление контроля контакта может быть реализовано двумя способами. Задают постоянную интенсивность света и регистрируют максимальное...

Номер патента: 860639

Опубликовано: 23.11.1986

Авторы: Мартынов, Мухачев, Татаринов, Хрунов

МПК: H01L 21/02

Метки: алмазных, варианты, детекторов, его, излучений, качества, ядерных

...от технических условий надетекторы и может отличаться ц определенных пределах, например, для счетных и спектрометрических детекторов. Экспериментально установленное пороговое значение для работоспособных счетных детекторов составляет 20-402 от амплитуды сигнала при обычной регистрации того же излучения тем же детектором, но при нормальном электрическом напряжении наконтактах 15 По второму варианту способ контроля включает в себя следующие операции: алмазный детектор подключают 20к источнику электрического напряжения и одновременно облучают ионизирующим излучением, затем облучение прекращают, электрическое поле убирают, а после затухания переходных 25 процессов в регистрирующей системе вновь облучают ионизирующим излучением, например,...

Номер патента: 991836

Опубликовано: 15.11.1986

Авторы: Борзенко, Мартынов, Мухачев, Татаринов, Хрунов

МПК: G01T 1/24

Метки: алмазов, детекторов, излучений, ионизирующих, отбора

...деполяризации (ТСД). Для этого на исходный камень алмаза наносят электроды, такие же как в известных способах, например из аквадага. Затем алмаз облучают ионизирующим излучением в электрическом поле, а после прекращения облучения и отключения электрического поля образец нагревают и измеряют ток деполяризации, регистрируя зависимость тока от температуры, например, на самописце. Затем выделяют области, связанные с 10 центрами захвата, ответственными за. поляризацию, и оценивают их интенсивность. В связи с тем, что точное определение концентрации требует знания целого ряда параметров алма за, задавать пороговое значение в единицах концентрации затруднительно. Для работы более корректно указать высоту пиков ТСД, определенную при...

Номер патента: 1156483

Опубликовано: 07.11.1986

Авторы: Борзенко, Мартынов, Мухачев, Протасов, Татаринов, Хрунов

МПК: G01T 1/24

Метки: алмазов, детекторов, излучений, ионизирующих, отбора

...0,510 А/см , дополгнительно облучают алмаз импульсным ультрафиолетовым излучением, регистрируют кинетику затухания фото- проводимости алмаза и определяют время жизни неравновесных носителей заряда, отбирают алмазы с постоянной времени жизни не менее 10 с.-ВСпособ осуществляют следующим образом.Исходный камень алмаза с временными контактами помещают в электрическое поле и облучают рентгеновским излучением. После выключения излучения и снятия электрического поля контакты эакорачивают на входное сопротивление злектромера. После затухания переходных токов производят нагревание с постоянной скоростью и одновременно измеряют величину тока. Фиксируют значение тока в температурных интервалах 400-440 и 460- 500 К. Максимальное значение...

Номер патента: 1267373

Опубликовано: 30.10.1986

Авторы: Лундин, Мухачев, Некрасов, Пикус

МПК: G05D 9/02

Метки: жидкой, парожидкостной, поддержания, смеси, уровня, фазы

...расход отводимой жикости вследствие уменьшения суммарной площади проходного сечения отводящих труб 3, 8 и 9, что приводит к повышению уровня в емкости 1.При подъеме уровня выше конца 12 трубы 3 расход жидкости увеличивается вследствие увеличения суммарной площади проходного сечения отводящих труб 3, 8 и 9, что, в свою очередь, приводит к снижению уровня жидкости в емкости 1, Устройство автономно поддерживает уровень в заданном диапазоне по закону, который может быть изменен установкой в отводящих трубах дроссельного элемента 24.Кроме того, поддержание уровня жидкости в емкости 1 обеспечивается автономным поддержанием давления паровой фазы. При подъеме уровня выше конца 15 отводящей трубы 4 расход пара уменьшается вследствие...

Номер патента: 1257402

Опубликовано: 15.09.1986

Авторы: Мухачев, Петровичев, Шпакунов

МПК: F28F 3/08

Метки: пластинчатый, теплообменник

...тороидальные выдавки 7 соединены перемычками 11, вогнутыми внутрь спиральных каналов 10 с образованием сквозных просветов 12, имеющих площадь, составляющую 1,0-2,8 площади поперечного сечения выдавок 7.При работе теплообменника часть потока рабочей среды, проходящего через цилиндрические каналы 5, закручивается в чередующихся с ними спиральных каналах 10, а другая частьпроходит через сквозной просвет 12напрямую. На выходе из спирального 5 канала 10 неэакрученная часть потока взаимодействует с закрученнойчастью и воспринимает от нее вихревое движение.Сочетание принудительного и динамического способов закрутки потокапри указанных соотношениях площадейпоперечных сечений просветов 12 ивыдавок 7 позволяет интенсифицировать теплообмен,...

Номер патента: 1220582

Опубликовано: 30.03.1986

Автор: Мухачев

МПК: A01D 57/02

Метки: мотовило

...мотовила. Этот механизм состоит из ведомого звена 10, смонтированного на конце ступицы сателлитной звездочки 4, кривошипа с валиком 11, поводка 12, граблины 5 и криво 35 шипа 13 граблины 5, соединенных между собой шарнирно. Длина ведомого звена 10 меньше расстояния между осями вращения центральной 7 и сателлитной 4 звездочек, длина поводка 12 граблины 5 равна длине ведомого звена 10, а межосевое расстояние кривошипа 13 граблины 5 равно эксцентриситету мотовила.Для компенсации негараллельности осей при изготовлении шарниры четырехзвенника граблин 5 выполнены на сферических втулках 14, закрепленных штампованными скобками 15, при этом подшипник на кривошипе 13 граблины 5 - разъемный.Для переноса кинематической цепи четырехзвенника через...

Номер патента: 1219912

Опубликовано: 23.03.1986

Авторы: Герасимов, Мухачев

МПК: F28F 3/08

Метки: пластинчатый, теплообменник

...известного устройства по авт. св.513234.Цель изобретения - интенсификация теплообмена.На фиг. 1 изображен фрагмент пакета предлагаемого теплообменника; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1; на фиг. 4 - схема движения рабочей среды между пластинами пакета.Теплообменник содержит пакет попарно сочлененных пластин 1 - 4 с цилиндрическими каналами 5, которые образованы оппозитными выступами 6, чередующимися по длине со спиральными выдавками 7 для закрутки потока и расположенными между выступами 6 плоских 1, 2 и 3, 4 соседних пар. Выдавки 7 выполнены тороидальными и образуют при сочленении пластин 1, 2 и 3, 4 спиральный канал 8 и дистанционные упоры для соседних пар, причем их высота больше высоты...

Номер патента: 1210050

Опубликовано: 07.02.1986

Авторы: Киров, Мухачев, Петровичев, Хапов

МПК: F28F 1/40

Метки: некруглого, сечения, теплообменная, труба

...г,Ужгород, уч.Проектная,ц Изобретение относится к теплообменным трубам и может быть использовано в трубчатых теплообменниках.Цель изобретения - интенсификация теплообмена,На фиг. 1 изображены предлагаемые трубы; на фиг. 2 - сечение Л - Лна фиг. 1; на фиг. 3 - сечение Б-Бна фиг. 2.В теплообменной трубе 1 некруглого сечения выступы 2 на внутренней поверхности расположены в шахматном порядке по длине трубы 1,имеют Ч-образную форму и обращенысвоими вершинами навстречу потокурабочей среды,Оптимальное соотношение размеровотдельных элементов Ч-образных выступов 2 зависит от формы поперечного сечения трубы 1. В частности,для трубы 1 эллиптического сеченияс отношением осей порядка 2:1 высота выступов 2 Ь должна быть равнаоколо О, 141 (1 з -...

Номер патента: 1193428

Опубликовано: 23.11.1985

Авторы: Мухачев, Петровичев

МПК: F28F 1/08

Метки: теплообменная, труба

...к трубчатым злементам теплообменников.Цель изобретения - уменьшение гидравлического сопротивления теплообменной трубы.На чертеже изображено предлагаемое устройство.Теплообменная труба содержит гофрированные винтовые участки 1, чередующиеся с гладкими участками 2. На каждом гладком участке 2 выполнены продольные выдавки 3.Теплообменная труба работает следующим образом,По трубе циркулирует теплоноситель, например, горячий газ, Снаружи труба омывается другим теплоносите 93428 Ллем, с которым первый теплоносительобменивается теплом через стенку.При прохождении через участки трубыс гофрированными винтовыми участками 1 поток газа закручивается, чтоспособствует интенсификации теплообмена. При движении теплоносителя через гладкие участки...

Номер патента: 1168472

Опубликовано: 23.07.1985

Авторы: Замятин, Мухачев, Ожгибесов

МПК: B65B 25/00

Метки: детской, коляски, контейнере, решетчатом, упаковки

...стержни захватов большим основанием к крюку.40На фиг.изображено крепление кузова к шасси детской коляски; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - вид Б на фиг. 1; на фиг. 4 - разрез В - В на фиг. 3; на фиг. 5 - разрезГ - Г ца фиг. 4; на фиг, 6 - короб коляски с дном и опорными ножками; на. фиг, 7 - разрез Д - Д на фиг. 6.Панель 1 (фиг. 3 и 4) выступает над плоскостью дна 2 на величину а +.а=8 - 12 мм (а, - высота кромки, а - минимальное расстояние от края панели 1 до центра крепежного отверстия), что обуславливает наличие в комплекте поставки коляски специальных опорных ножек (фиг. б и 7), иначе кузов коляски нельзя отдельно, без рамы,ставить на плоскость, например на пол,так как происходит смятие кромок панелей.Ножки, в...

Номер патента: 1126984

Опубликовано: 30.11.1984

Авторы: Дубинин, Мухачев

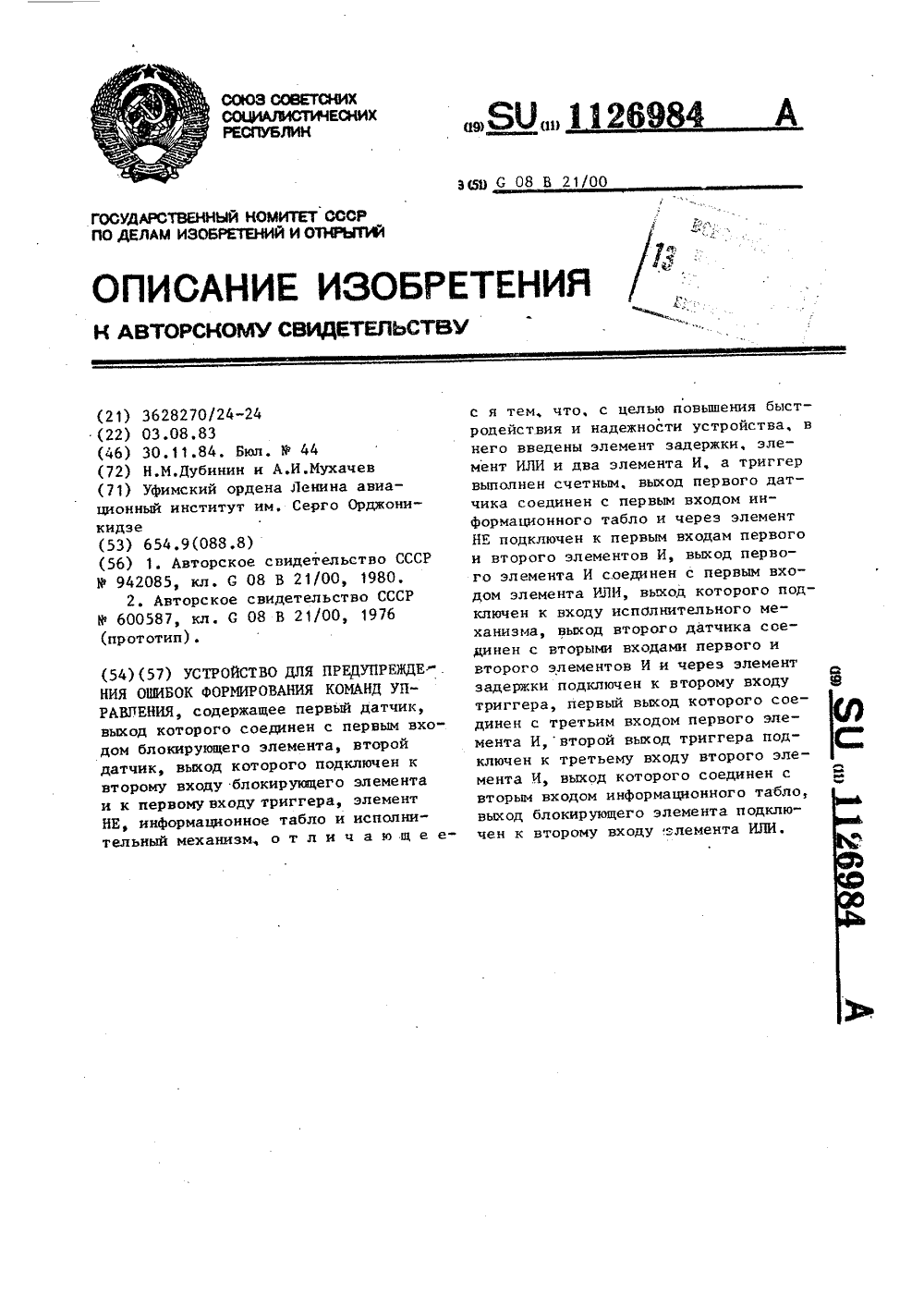

МПК: G08B 23/00

Метки: команд, ошибок, предупреждения, формирования

...элемЕнта и к перВому входу триггера, элемент НЕ, информационное табло, исполнительный механизм,элементы ИЛИ-НЕ и усилитель 1.23.Недостатками известного устройства являются низкие быстродействие и надежность, обусловленные противоречивостью требований к величине времени задержки, так как при увеличении времени задержки повышается надежность защиты от ложных срабатываний при случайном касании органа управления, но снижается быстродействие, а при уменьшении времени задержки увеличивается быстродействие, но снижается надежность блокировки. Цель изобретения - повьшение быстродействия и надежности устройства,Поставленная цель достигается тем,5 Очто в устройство для предупреждения ошибок формирования команд управ"ления, содержащее...

Номер патента: 1125038

Опубликовано: 23.11.1984

Авторы: Коротин, Крахмалец, Меньшутин, Мухачев, Пушкина, Савченко, Стержанова

МПК: B01J 2/20

Метки: гранулятор

...поверхности корпуса 1 выполнены продольные пазы 9. Внутренняя поверхность гильзовой вставки в зоне конического наконечника и обратного конуса выполнены в виде усеченного конуса, большее основание которого совпадает с внутренним диаметром корпуса 1. Угол при основании усеченного конуса составляет 70-80Фильерная решетка 5 перфорирована отверстиями 6 на площади, ограниченной с одной стороны основанием обратного конуса 7, с другой - меньшим основанием конической поверхности гильзовой вставки 2.Отверстия 6 с внутренней стороны решетки 5 имеют конический участокс углом при вершине 20-30. Основание отверстий с внутренней стороны решет"ки частично перекрываются. Отношение длины цилиндрической части отверстияк ее диаметру равно двум-трем.Э...

Номер патента: 1122254

Опубликовано: 07.11.1984

Авторы: Мухачев, Рягин, Хлебников

МПК: A01C 3/06

Метки: разбрасыватель, удобрений

...на валу 10 посредством цепей 11 выбрасывателей 12. Вал 10 по концам имеет хвостовики 13, которые размещены в подшипниках 14. Подшипники 14 размещены в полуосях 5, закрепленных в центре крутовых боковин 16 дополнительного кузова 2. Полуоси 15 размещены в подшипниках 17, установленных в 15 20 25 30 35 4 О 45 50 корпусах 18, закрепленных в центре круглых боковин 4 кузова 1.Механизм поворота дополнительного кузова 2 включает звездочки 19, закрепленные на полуосях 15. Звездочки 19 огибает цепь 20, концы которой соединены со штоками гидроцилиндров 21 и 22, которые установлены на кронштейнах 23.На ближнем к трактору 24 хвостовике 13 вала 10 закреплена звездочка 25, соединенная цепной передачей 26 со звездочкой 27. Звездочка 27 соединена...

Номер патента: 1117008

Опубликовано: 07.10.1984

Автор: Мухачев

МПК: A01D 57/02, A01D 57/03

Метки: мотовило

...водило планетарного механизма выполнено в виде полого диска, жестко закрепленного на кожухе, а звездочки размещены внутри этого диска.Причем планетарный механизм выполнен с передаточным отношением 2;1. На фиг. 1 изображено предлагаемое мотовило, (вид сбоку); на фиг. 2 - узел планетарного и параллелограммного четырехзвенного механизма, разрез.Цепной планетарный механизм 1 выполнен в виде центральной звездочки , жестко установленной на валу 3 мотовила, закрытом кожухом 4, на котором жестко закреплено водило 5, сделанное в виде полого диска 6, в подшипниках 7 водила свободно установлены сателлитные звездочки 8 по числу валов 9 граблин 10.Цепной контур внутри каждого диска посредством оборотной 11 и натяжной 12 звездочек соединяет все...

Номер патента: 537549

Опубликовано: 07.10.1984

Авторы: Мухачев, Парфианович, Татаринов

МПК: G01T 1/14

Метки: дозы, излучения, ионизирующего

...со"тояния в процессеизмерения остаточного заряда, нов то же время обеспечивал необходимую величину измеряемого тока.25 Точность измерения остаточногозаряда может быть значительно повышена, если его измерять компенсационным методом, а именно последовательно с чувствительным элементом и измерителем тока включить источниккомпенсирующего напряжения и установить величину этого напряжения так,чтобы при включении зондирующегосвета отклонение измерителя тока. было наименьшим по абсолютной величине. Заказ 7025/1Подписке 3 ННИПНТираж 710 Фиг.2 Изобретение относится к технической физике, к измерению дозы ионизирующего излучения, и может использоваться в медицине, а также для контроля облучения при выполнении работ, связанных с рентгеновскими...

Номер патента: 1112240

Опубликовано: 07.09.1984

Авторы: Лундин, Мухачев, Некрасов, Сурков

МПК: G01K 7/02

Метки: поверхности, температуры, трубы

...содержащем несущую штангу, расположенную коаксиально с ней управляющую штангу, механизмих взаимного перемещения, выполненный в ниде пары винт-гайка, и прижимной параллелограмм, снабженный термопарой и управляющей пружиной, несущая и управляющие штанги выполненыс шипами, причем несущая штанга выполнена с окнами для размещенияпараллелограмма и с прорезями, в которых расположены шипы управляющейштанги.Предпочтительно, чтобы управляющая пружина была расположена в зонеразмещения механизма перемещения,При этом несущая штанга может бытьвыполнена с одним шипом, имекзцимось вращения, перпендикулярную осинесущей штанги.Несущая штанга может быть выполнена разъемной в зоне расположенияпары винт-гайка.Возможно конструктивное вьволнение устройства с...

Номер патента: 1062495

Опубликовано: 23.12.1983

Авторы: Кошелев, Лундин, Мухачев, Некрасов, Пикус, Сурков

МПК: F28B 9/10

Метки: конденсатор, пара

...нагреваемых труб, газоотводяшей трубой и патрубками подвода пара и отвода конденсата, последний из которых подключен к конденсатосборнику, 35 имеющему водяную и парогазовую полости и снабженному патрубком отвода парогазовой смеси, газоотводящая труба размещена в патрубке отвода конденсата и заведена одним своим концом в парогаэовую полость конденсатосборника, а другим в конденсалионную камеру.Патрубок подвода пара может быть снабженраспределительным насадком, размещенным в конденсалионной камере и выполненным в виде полого перфорированного цилиндра.Газоотводящая труба может быть выполнена из гибкого материала и установлена в патрубке отвода конденсата с возможностью осевого перемещения, а ее ко. нел, размещенный в конденсалионной...

Номер патента: 1060920

Опубликовано: 15.12.1983

Авторы: Антонов, Лундин, Мухачев, Некрасов

МПК: F28F 13/14

Метки: моделирования, процессов, тепловых

...устройство для моделированиятепловых процессов, содержащее трактрабочей среды в виде подключенногок источнику тока канала, разделенного на участки 2 .Недостатками указанного устройст- ЗОва являются искажение закона тепло.выделения на границах участков инеобходимость в дополнительномоборудовании, что снижает качествомоделирования в целом. 35Цель изобретения - повышение качества моделирования.Указанная цель достигается тем.,что в известном устройстве для моделирования тепловых процессов, 40содержащем тракт рабочей среды ввиде подключенного к источнику токаканала, разделенного на участки,устройство дополнительно содержитшунтовое сопротивление, подключенное к границам участков канала посредством контактов, причем контакты установлены с...

Номер патента: 1045832

Опубликовано: 07.10.1983

Авторы: Мухачев, Рягин, Хлебников

МПК: A01C 3/06

Метки: органических, разбрасыватель, удобрений

...вдоль его днища смонтирован вал с шарнирно закрепленными на нем посредством цепей вы"брасывателями 1 21Однако это устройство также не поз воляет обеспечить равномерность внесения удобрений.Целью изобретения является повышение равномерности внесения органических удобрений,Поставленная цель достигается тем,что каждый выбрасыватель устройствавыполнен в виде усеченного конуса,который меньшим основанием соединенс цепью, а на большем основании кажЗ 5дого усеченного конуса закреплендиск, диаметр которого равен расстоянию между гочками крепления цепей на валу, причем на поверхностикаждого конуса выполнены направляющие 40канавки.Кроме того, по периметру каждогодиска выполнена режущая кромка На фиг.1 показана схема разбрасы вателя...

Номер патента: 1021400

Опубликовано: 07.06.1983

Авторы: Мухачев, Рягин, Хлебников

МПК: A01D 51/00

Метки: корнеплодов, погрузчик

...и цилиндрический 19 редукторы и цепные передачи 20 и 21. Привод транспортера 8 осуществляется через звездочку 22 барабана 2, цепную передачу 23 и звездочку 24 ведущего вала 25 транспортера 8.Погрузчик корнеплодов работает следующим образом.Кроме того, барабан питателя и сепарирующий поддон снабжены разгрузочными 25 окнами, размещенными над выгрузным транспортером, а шаг витков выгрузного шнека увеличивается по направлению к разгрузочным окнам.При этом сектор обхвата выгрузного шнека сепарирующим поддоном составляет не менее 180, а граблины барабана выполнены криволинейными с вогнутостью в противоположную направлению вращения барабана питателя сторону, а ширина загрузочных окон больше чем размер граблин в плане.35На фиг. 1 показана...

Номер патента: 1016669

Опубликовано: 07.05.1983

Авторы: Загуменнов, Мухачев

МПК: G01B 13/02

Метки: датчик, перемещений, пневматический

...- схемаформирования импульсов в мере датчика за счет нагнетания воздуха выступами винта или диска.Пневматический датчик перемещенийсодержит винт 1, зубчатый диск 2,скрепленный с винтом 1, меру 3 опорного сигнала, меру 4,тактовых импуль- .сов и меру 5 отработки перемещений,защитный чехол 6, соединяющий меры 3и 5 между собой и изолирующий винт 1и зубчатый диск 2 от акустических полей и посторонних воздушных потоковв окружающей среде, и источник сжато,го воздуха, выполненный в виде вентилятора 7, жестко связанного с винтом 1,Винт 1 и зубчатый диск 2 выполнены с воэможностью вращения вокруг общей оси и служат заслонками мер 3-5Каждая иэ мер 3-5 выполнена в виде камер с отверстиями 8-10, размещенными внутри. камер и служащими для подачи...

Номер патента: 969960

Опубликовано: 30.10.1982

Авторы: Мухачев, Рягин, Таскаев, Хлебников

МПК: F04B 15/02

Метки: насос

...перемещения. Ротор 6 снабжен режущими приспособлениями 14, уста-. новленными за рабочими камерами 9 и 1 о 1 О по направлению вращения, а корпус 1 снабжен регулируемым противорежуЩим ножом 15, взаимодействующим с режущим приспособлением 14.Насос работает следующим образом, 1 ЮПри вращении ротора 6 благодаря стержню 11, размещенному в кольцевых пазах 12 и 13 крышек 4 и 5, поршни совершают возвратно-поступательное движение в его радиальных отверстиях 8. При прохождении рабочей каме- рой 9 впускного окна 2 происходит увеличение ее объема за счет движения поршня 7 внутрь ротора 6 и заполнение ее перекачиваемым материалом, После прохождения рабочей камерой 9 впускного окна 2 перекачиваемый материал,. ,находящийся в ней, отсекается...
