Микельсон

Номер патента: 539958

Опубликовано: 25.12.1976

Авторы: Бигеев, Григорьев, Крумин, Микельсон, Муринец, Сидоров, Украинцев, Филатов

МПК: C21C 7/00

Метки: желоб, электромагнитный

...0 которой лежат в пазах магнитопровода 4.Активные части 3 обмотки 2 выполнены У-образными шевронными с вершиной углов, направленных в сторону сливного конца желоба.Магнитопровод выполнен шихтованным из ли стов электротехнической стали. Целесообразно выполнять индуктор под желобом, состоящим из двух магиитопроводов 4 и 5, при этом улучшается охлаждение индуктора. Обмотка32 выполнена из отдельных катушек, соединенных по схеме бегущего магнитного поля. В случае необходимости обмотка может быть трубчатой, водоохлаждаемой. Целесообразно обмотку 2 выполнять с переменным углом У-образных активных частей 3, увеличивающимся в сторону сливного конца желоба, Магнитопроводы 4 и 5 могут быть выполнены без пазов. Индуктор желоба может включать...

Номер патента: 539685

Опубликовано: 25.12.1976

Авторы: Григорьев, Микельсон, Мищенко, Сидоров, Украинцев

МПК: B22D 37/00

Метки: дозирования, жидкого, индукционный, лоток, металла, транспортирования

...- сокращение энергетических затрат,Для этого в предлагаемом устройстве в днище желоба вдоль его бортов выполнены продольные пазы, кроме того, в пазах могут быть установлены поперечные перегородки.На фиг, 1 изображен желоб с металлом; на фиг. 2 - желоб без металла,Устройство имеет желоб 1 пз огнеупорного материала, под днищем 2 которого расположен индуктор бегущего магнитного поля 3. В желоб 1 вдоль бортов 4 и на днище 2 выполнены продольные пазы 5, в которых могут быть установлены поперечные перегородки б.Устройство работает следующим образом. При подаче напряжения в индуктор бегущего магнитного поля 3 в жидком металле наводятся концентрические контуры токов, Поперечные составляющие контуров токов, взаимодей ствуя с бегущим магнитным...

Номер патента: 534877

Опубликовано: 05.11.1976

Авторы: Беляков, Вишняков, Дуничева, Микельсон, Халезов

МПК: H03M 13/51

Метки: кода, обнаружения, ошибок, преобразователе, циклического

...которого сигнал разрешения поступает на элемент И 8. Таким образом, состояние устройства послеУ Усигнала начало слова таково, что при появлении на входе элемента И 8 сигнала "конец слова" с третьего выхода блока управления 2 на выходе элемента И 8 сформировался бы сигнал "авария цреобразователяф, поступающий на второй выход устройства, Но при отсутствии неисправностей во входных цепях и в преобразователе на преобразователь 1 после сигнала "начало слова" через элементы И 5, ИЛИ 9 начинает поступать информация, которая, кроме того, с выхода элемента ИЛИ 9 выдается на первый выход устройства в канал свя. зи. При поступлении в преобразователь хо тя бы одной "единицы" информации нулевое состояние по крайней мере двух триггеров...

Номер патента: 528583

Опубликовано: 15.09.1976

Авторы: Билинский, Виксна, Микельсон

МПК: G06K 1/12

Метки: информации, регистрации

...2 соединен с выходом цифроаналогового преобразователя 7, со входом которого соединен второн вход цифрового сумматора 4,Устройство для регистрации информации работает следующим образом.Входной электрический сигнал усиливается усилителем 1 и подается на блок управления 9. Усилитель 1 нормирует регистрируемый528583 Формула изобретения Составитель М. СидоровТекрсд Е. Родурушина Редактор Л. Тюрина Корректор 3, Тарасова Заказ 1966/12 Изд,1588 Тираж 864 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4,5Типография, п р. Сапунова, 2 сигнал и согласует внутреннее сопротивлениеисточника сигнала и входное сопротивлениеаналогового сумматора 2. При этом на...

Номер патента: 526873

Опубликовано: 30.08.1976

Авторы: Билинский, Виксна, Микельсон, Пояс

МПК: G06F 1/02

Метки: генератор, псевдослучайных«, чисел

...к прямым и инверсным выходам, кроме выхода старшего т-го разряда, блока 6 памяти, вход разрешения записи блока памяти - к инверсному выходу генератора 3 тактовых импульсов.Работает генератор следующим образом, Импульсы с прямого выхода генератора 3 тактовых импульсов, поступая на тактовый вход регистра 1, сдвигают содержимое каждого предыдущего двоичного разряда в последу 10 15 20 25 30 35 40 45 50 55 60 ющнй, прп этом в первый разряд заноситсязначение, равное где а - двоичная цифра, записываемая в первый разряд на 1-м такте;иа 1, а, - содержимое -го и п-го разрядов регистра сдвига на (1 - 1)-м такте.Таким образом, регистр сдвига выполняет функцию хранения и сдвига предшествующих п двоичных цифр последовательности а, а , а 1, а сумматор...

Номер патента: 471884

Опубликовано: 25.08.1976

Авторы: Ваверинь, Микельсон, Попов, Селюто, Шауринь

МПК: A01K 79/00

Метки: выгрузки, катамаранах, кутка, подъема, промысловых, трала, улова

...горизонтальныйрол 4 для размещения кутка, приспособление для приема улова, представляющее собой расположенную под подъемной дугой 2плошадку 5, прикрепленную к корпусу 6 катамарана с воэможностью поворота в верти,кальной плоскости, амортизаторы 7, одниконцы которых шарнирно связаны с вере,кальными опорами 8 дуги 2, а другие укреплены на корпусах 6 катамарана. Площадка 5 имеег механизм для; иэменсния углас наклона, представляющий соГюй талреп :.,471684 4ч а ю ш е е с я тем, что, с целью улучшения условия подъема кутка и сортировки выловленной рыбы, подъемная дуга имеет в верхней части кронштейны и соединяющий их горизонтальный рол для размещения кут- Ька, а приспособление для приема улова представляет собой расположенную под подъемной...

Номер патента: 525089

Опубликовано: 15.08.1976

Авторы: Билинский, Виксна, Казакевич, Микельсон

МПК: G06F 7/39

Метки: множительное

...устроиства и приняты обозначения; 1 - регистр (сомножителей); 2 и 2 - группы ключевых элементов; 3 - схемы сравнения; 4 - генераторы неповторяюшихся псевдослучайных чисел; 5 - элементИ;15 16 - счетчик накопитель; 7 - счетчик числа испытаний; 8 - блок управления; 9 - делитель частоты,Работа множительного устройства, начиная с момента записи блоком управления 8о случайных кодов в генераторе неповторяюшихся псевдослучайных чисел 4, осуществляется в следующем порядке. Импульсы тактовой частоты переписывают в генераторах 4 неповторяюшихся псевдослучайных чисел все новые числа, однако делитель частоты 9 подает на группы ключевых элементов 2 только каждый х,импульс тактовой частоты, Это производится с целью снижения автокорреляции в...

Номер патента: 321172

Опубликовано: 05.08.1976

Авторы: Гаварс, Диндун, Крамер, Микельсон, Платацис, Томсон

МПК: G21H 5/00

Метки: контур, многооблучательный, радиационный

...ветвей с облучателями при помощи электромагнитных насосов не уменьшает Надежности работы РК в целом и вместе с тем значительно расширяет экспериментальные возможности РК.321172 сатором,НИИПИ Заказ 4997/3 аж 57 дпнсно ПП "Патент", г. Ужгород, ул. Проектная, 4 ру 7, трубопроводы 8 и 9, соединяющие сборник гамма-носителя со смесительной камерой.В основе предлагаемого РК -три гидравлические ветви, Одна из них связывает узел перемешивания с генератором 1 и две -с облучателями 4. Количество гидравлических ветвей может быть и больше. Каждая ветвь имеет свой электоромагнитный насос 6 и облучатель 4. В отличие от известных РК здесь нет запорных вентилей и допускается перемешивание гамма-носителя отдельных гидравлических ветвей, что...

Номер патента: 517177

Опубликовано: 05.06.1976

Авторы: Беляков, Вишняков, Микельсон

МПК: H04L 13/02

Метки: аппаратуры, данных, информации, источником, передачи, сопряжения

...6 устанавливается в единичное состояние. При этом сигнал с единичного выхода триггера 6 в качестве сигнала разрешения 10 поступает на элемент "И" 7 и в блок управления 2, после чего последний оказывается подготовленным к восприятию сигнала "ИС", поступающего на его вход 8 с элемента "И" 7. На выходе блока управления 2, со единенном с установочным входом входного накопителя 4, начинают формироваться такты, необходимые для записи сигналов в накопитель.В ответ на сигнал ЗОК с выхода 11 20 устройства от источника информации по тактам сопровождения, поступающим на него с выхода 10 устройства, приходит сигнал "ИС", опережающий на один такт последовательность импульсов информации, посту паюшей на вход 9 устройства, который через элемент...

Номер патента: 515113

Опубликовано: 25.05.1976

Авторы: Билинский, Виксна, Микельсон

МПК: G06F 17/15

Метки: коррелометр

...выборо лаемую точность получить можно, это требуется много времени. Так зом, требуемая точность и в,"емя являются взаимосвязанными величи свойство является общим для всех работающих на стохастических при Тот прибор будет эффективнее, кот-заданном времени измерения даст более точный результат измерения.Для повышения точности измерения предлагаемый коррепометр содержит генераторстроб-импульсов, в в каждом из каналовделитель напряжения, входы которого под 1ключены соответственно к источнику тока игенератору вспомогательного сигнала ивыходы- ко вторым входам ыементов сравО кения, причем вторые входы первого и последъ;него элемент ов сравнения соединены с"ответЪственно с входами делителя напряжения, управляющие входы элементов сравнения...

Номер патента: 507895

Опубликовано: 25.03.1976

Авторы: Беляков, Вишняков, Микельсон, Чехов

МПК: G11B 13/00, H04L 1/16

Метки: безадресным, буферного, данных, каналам, накопителя, передачи, переспросом, связи, системе

...с выхода входного накопителя 7, повторяется. При поступлении из приемника 13 в блок управления 1 сигнала "ошибка", означающего, что .на противоположном 50 приемом конце в информации обнаружена ошибка, в блоке управления 1 прекращается формирование сигнала 30 К, а следовательно, прекращается поступление иформации от абонента во входной акопптель 7, . 55 формируется сига)1, по которОму на выходе формирователя 4 форм 11 рустся сигнал "переспрос", нри наличии которого и 1.ОГ)л)г ция с выход ОуфеГ)1 ОГО 11 якО 1 т )я 8 1 г роз бГЮК ВЫВеда 6 Г 10 СтуЛЕТ В ХН)а. 1;:;.с 1.,11 ЬО данных и снова в буферный накопитель 8 для регенерации. В блоке ксдирования 5 при наличии сигнала "переспрос" будет воспри-. ниматься информация с выхода буферного...

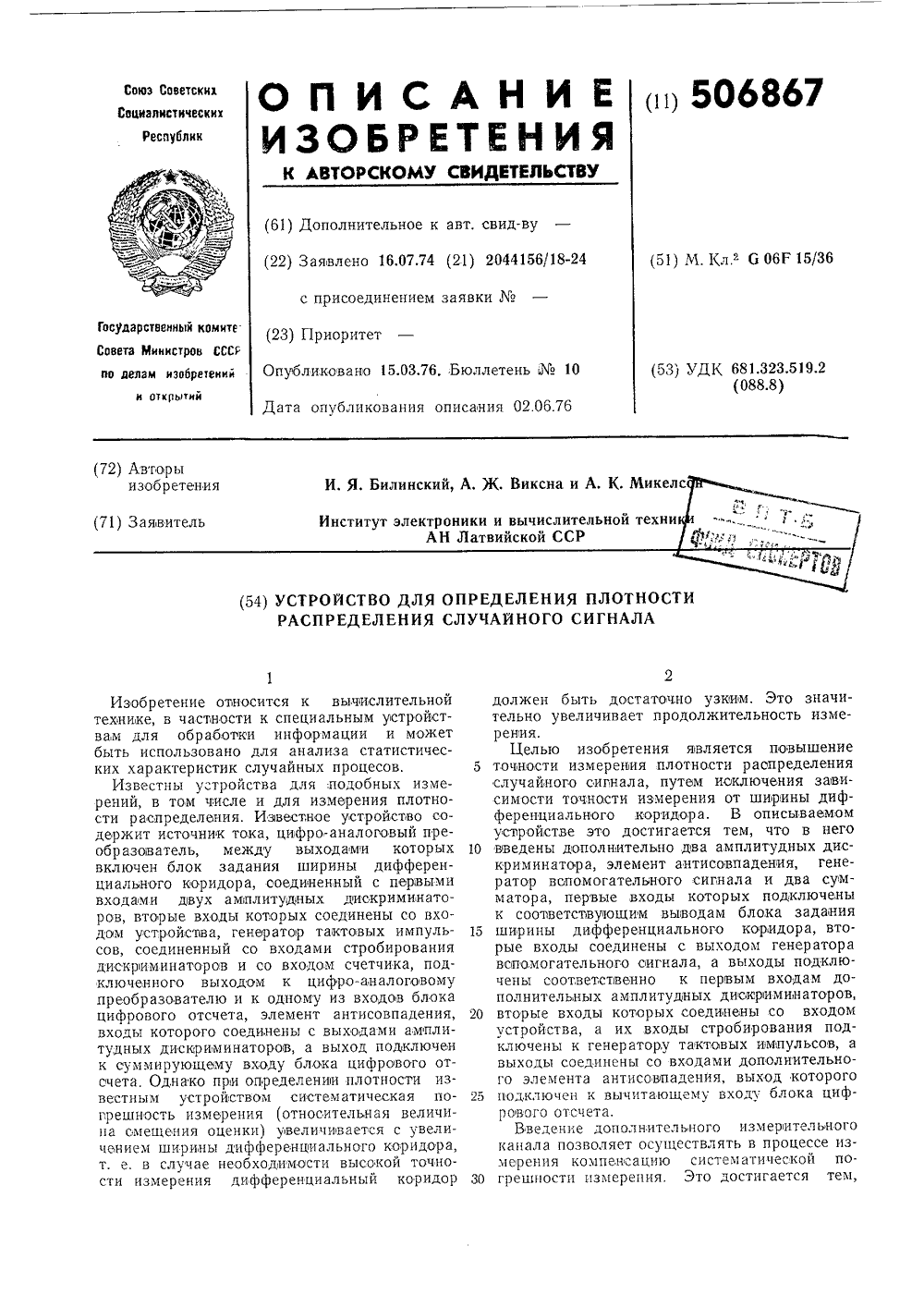

Номер патента: 506867

Опубликовано: 15.03.1976

Авторы: Билинский, Виксна, Микельсон

МПК: G06F 17/18, G06F 7/52

Метки: плотности, распределения, сигнала, случайного

...преобразователя 12, Выход генератора вспомогательного сигнала 13 подключен ко вторым входам сумматоров 10 и 11,Выходной сигнал генератора вспомогательного сигнала 13 представляет собой случайное лвухполярное напряжение с равномерным распределением амплитуд,в пределах, равных величине дифференциального коридора.Генератор тактовых импульсов 14 соединен со входами стробирования диоириминаторов 1, 2, 3 и 4 и со входом счетчика 15, выход которого подключен ко входу цифрово-аналочто результат измерения в дополнительном канале содержит систематическую погрешность, в два раза большую, чем в основном, и при вычиташш из удвоенного результата измерения в основном канале результата измерения в дополнительном канале погрешность,...

Номер патента: 503634

Опубликовано: 25.02.1976

Авторы: Гельфгат, Марков, Микельсон

МПК: B22D 7/00

Метки: бесконтактный, металлического, расплава, электромагнитной

...- увеличит сталлов и прид жение в объем зо н -61 а лом 1-2 сек. В тотдуктор питается толь50 или 200 герц, им ког ствив на расплав синусо щего в пространстве эле О поля, вызывающего тольное движение расплава. ального бегу- тромагнитного мом способе ки металличевоздействуют 6 сек, с ингушим в проэлектромагни или 200 гер ромагнитиым длагае бработ оступательна метал следующий моется токами герц,направлеими электрооложно и имеет ечение 4- сек то бе Оидальным стотой 50 мент, когда индуктор пи с частотой 50 или 200 ние движенюя создаваем25 маги.итных полей против элект пространения крнаправленное дврасплава.Для этого вэлектромагнитноского расплавапопеременно в ттервалами 1-2странстве синусным полем с ча1 о результируюш с помощью програмается...

Номер патента: 249485

Опубликовано: 15.02.1976

Авторы: Вилкс, Меламед, Микельсон

МПК: H05B 41/00

Метки: механизированной, приборов, сборки, электровакуумных

...патрубком золотника упругой трубкой 23.Соорка прибора производится следующим образом, На вводах обеих ножек 19 и 20 лампы предварительно крепятся закаленные металлические шарики 21, диаметр которых соответствует цангам крепежных патронов 5 крайних бабок 3. Когда обе крайние бабки 3 отведены от средней бабки 7, в шпиндель средней бабки вставляется съемный установочный калибр 16, в гнездо которого заводится рабочая часть 17 соответствующей ножки 19. Затем поворотом маховика 4 бабка подводится к ножке и после заправки шарика 21 в цангу ножка жестко крепится в крепежном патроне. Применением шарика исключается увод рабочей части ножки из гнезда калибра 16, где по базовым поверхностям осуществляется ее ориентация. В таком же порядке крепится...

Номер патента: 497691

Опубликовано: 30.12.1975

Авторы: Микельсон, Руллис

МПК: H02M 3/04

Метки: стабилизированный

...которым подключены задающий генератор 3 и импульсный регулятор напряжения 4. Два одинаковых по величине напряжения с выхода регулятора напряжения 4 поступают на вход усилителя мощности 5, выполненного по полумостовой схеме. Выходные обмотки задающего генератора 3 подключены к переходам эмиттер - база силовых транзисторов усилителя мощности 5. Выходное напря жение усилителя мощности 5 поступает наклеммы 6 и 7 нагрузки, параллельно которым подключено устройство обратной связи 8. Сигнал рассогласования с выхода устройства обратной связи 8 поступает на широтно-импульс ный модулятор 9, выход которого подключенк переходу эмиттер - база транзистора регулятора напряжения 4.Устройство работает следующим образом.Прн увеличении входного...

Номер патента: 496093

Опубликовано: 25.12.1975

Авторы: Гельфгат, Микельсон, Мищенко

МПК: B22D 39/00

Метки: дозирования, жидких, металлов, транспортировки

...выдачуметалла. дном емкося повышение и елью изобретения яв формула изобретения Устройство для транспортировки и доэирования жидких металлов, содержащее емкость для жидкого металла, под наклонным дном которого расположен индуктор, создающий бегущее магнитное поле, и металлопровод, образованный стенкой и наклонным дномемкости, отличающеес я теМ, что, с целью повышения однородности выдаваемого металла с одновременным уменьшением гидравлических потерь, в металлопроводе выполнено по крайней мере одно сквозное отверстие, вход которого расположен в торцовой; части его стенки, а выход - в канале, образованном наклон ным дном емкости и стенкой металлопро ства и обеспенородного метал проиэводительностчение выдачи им бла. я тем, что а...

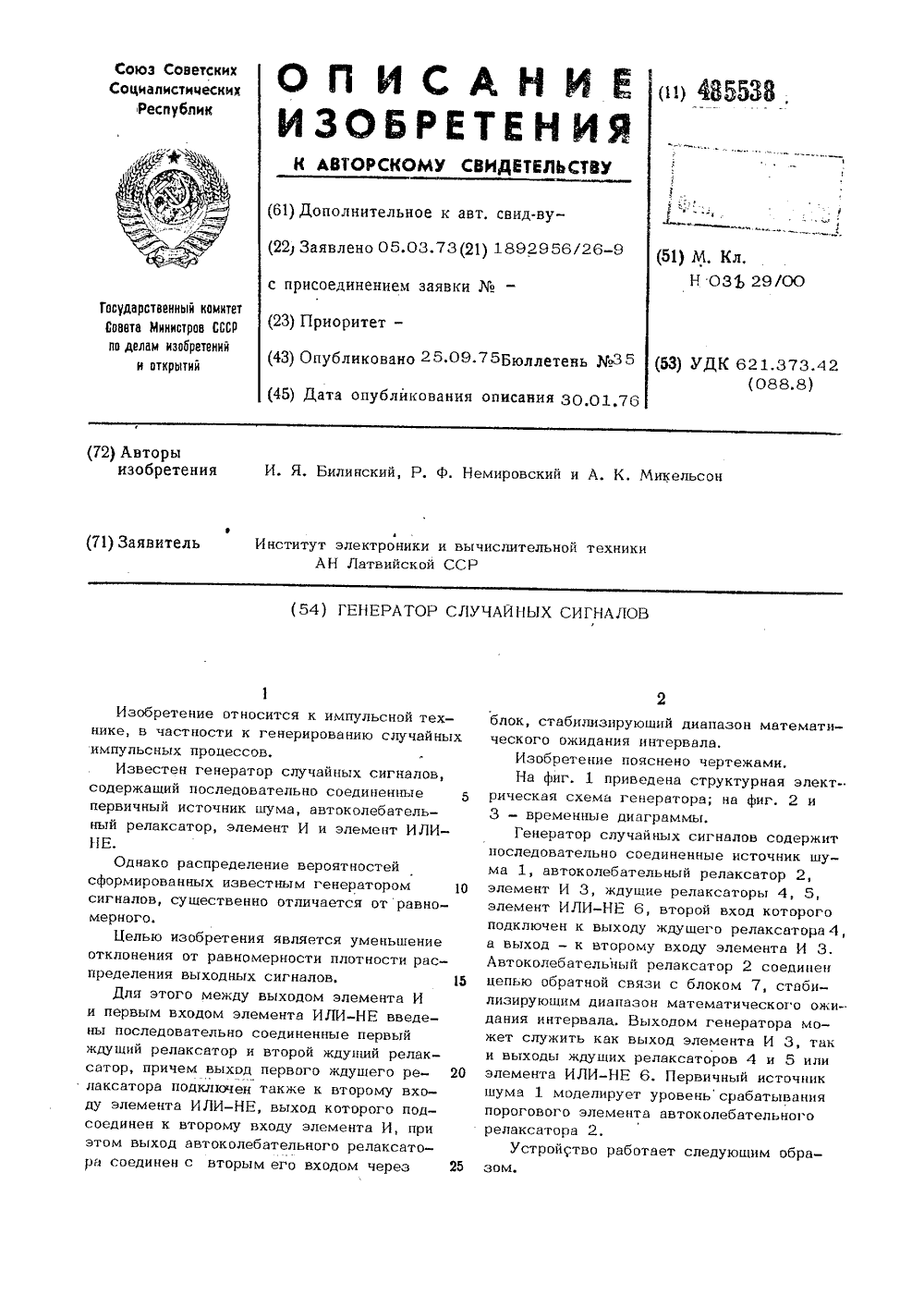

Номер патента: 485538

Опубликовано: 25.09.1975

Авторы: Билинский, Микельсон, Немировский

МПК: H03B 29/00

Метки: генератор, сигналов, случайных

...0т моменту появления импульса с порядным номером , = О (см. фиг. 2, а):В это время на втором входе элемента И 3действует разрешаюший потенциал, на выходе элемента И 3 появляется импульс с цомером ь = 1 и запускает последователь=но ждущие релаксаторы 4 и 5 с импульсами длительностью , и , соответст(=1 2 1 Овенно (см. фиг. 2, б и в). Необходимостьв двух релнксаторах вызывается конечнымвременем перезаряда хронируюших элементов в любой схеме. Поэтому в то время,когда один находится в режиме формирования, другой - в режиме восстановлениясостояния готовности, В обшем случае дли- гтельность , может быть равна или неравна , а выходе элемента ИЛИ-НЕ6 (см. фиг, 2, г) на время, равное 2 О1+ , появляется сигнал логическо 1 2го нуля,...

Номер патента: 484439

Опубликовано: 15.09.1975

Авторы: Алсиньш, Индулевич, Килевич, Микельсон

МПК: G01N 3/04

Метки: захват, крепления, образцов, трубчатых, эластичных

...В корпусе размещены две коаксиальные 2 п втулки - наружная 2, выполненная переменной толщины но се длине, увеличивающейся от середины длины к ее краям, и внутренняя 3. Наружная втулка - разрезная, крепится к корпусу накидной гайкой 4, Образец 5 при жимается к втулке 2 при помощи эластичного уплотнения 6, расположенного внутри образца и надетого на втулку 3, Зажимной элемент, состоящий из гайки 7 и болта 8, через тарельчатые пружины 9 и шайбу 10 деформирует зо эластичное уплотнение 6 при закреплении образца. Обе втулки защищены от проворота шпонкой 11 н штифтом 12. Внутренние стенки втулки 2 имеют насечку для лучшего сцеплейия с образцом.Захват работает следующим образом.Предварительно установив образец в зават, вращением болта 8...

Номер патента: 480493

Опубликовано: 15.08.1975

Автор: Микельсон

МПК: B22D 19/02

Метки: композиционных, литых

...момент, поворачивающий кристаллы, в поле с явно выражепойеодородностью значительно больше. В однородномский момент М,питая воспрпимчвнешнего поля; сталл а.В неодпородом магискии момент М 2 - сЛку порядок вел ичинь1 Х 2) = 10-2 и следоватемиллион раз оольше Мьцесса резко возрастает и480493 3выраженной неодпо род д 87 Тираж 833 Государственного комитета Совета Мипистро по делам изобретений и открытий303511 осква. Ж, Ра 5 шскзн п 11 б., д. /3каз о одписн 1-ИИПИ МОТ, Загорский ризпап нитном юле с явнонсстью,Для парамагпитных тел Х) О, т. е. меха 11 ический момент положителен, а для диамагнитных тел Х (О, т. е механический момент отрицателен. Диамагпитные продолговатые тела устанавливаются перпендикулярно, а парамагнитпые - вдоль силовых...

Номер патента: 468657

Опубликовано: 30.04.1975

Авторы: Иоффе, Микельсон

МПК: B07C 5/02

Метки: бесконтактной, ориентации

...в положение, определяемое условиями уравновешивания силы тяжести детали и нондемоторных сил, направленных в противоположную сторону.Это отличие позволяет ориентировать плоские несимметричные детали из горизонтального положения в вертикальное или близкое к нему с установкой их по определенному признаку асимметрии,На чертеже показана схема ориентации деталей описываемым способом.Детали 1 укладывают на горизонтальную плоскость 2 (лоток) и подают в зону действия вертикально направленного пульсирующего магнитного поля, создаваемого плоской катушкой 3. Последняя подключена к сети перемен.ного тока. Возникающие электромагнитные силы поднимают деталь над входной плоскостью (лотком). При подъеме детали на нее воздействуют сила ее тяжести и...

Номер патента: 452414

Опубликовано: 05.12.1974

Авторы: Говорский, Микельсон, Перельман

МПК: B22D 11/051

Метки: кристаллизатор

...погружен в расплав.Недостатком этого устройства являетсбыстрое изнашивание погруженной частиволновода кавитационными пузырями.С целью устранения указанного недостатка на кристаллизаторе установлен магнит так, что нижний конец волновода расположен в зоне между его полюсами.На чертеже изображена установка дляотливки слитков. Она состоит из кристаллизатора (изложницы) 1, ультразвуковоговолиовода 2. Магнит 3 охватывает кри,сталлизатор так, что нижний конец водновода расположен в зоне между его полкэалл сами, В крисвают жидкий ургии,кризло жницу залиметалл и погружают ворново овода образуются кавитацики, воздействующие на жиднаконечник волновода. При конца волновода в относи- магнитном поле (напряжен Гаусе) уменьшается На конце во нные...

Номер патента: 442465

Опубликовано: 05.09.1974

Авторы: Микельсон, Руллис

МПК: G05F 1/56

Метки: выпрямленного, ключевой, стабилизатор

...токапоступает на первичную обмотку трансформатора. Напряжецпе вторичной обмотки 4 выпрямляется основным (дподы 5 и 6) и вольтодобавочным (диоды 7 и 8) выпрямитслямп,сглаживается фильтром 10 и поступает на выходные клеммы 16 и 17 стабилизатора. Напряжение вторичной обмотки 18 поступает на вход фазовращающего устройства 19, с выхода которого снимается сицусоидальное напряжение, сдвинутое по фазе ца 90 по отношению к напряжению сети, Это напряжение выпрямляется диодным мостом 20 и поступает на резистор 15.К переходу база в эмитт транзистора 14 приложена сумма двух напряжений:- синусоидального выпрямленного и сдвинутого по фазе ца 90 напряжения на резисторе 15;- постоянного напряжения на резисторе коллекторной нагрузки усилителя...

Номер патента: 438490

Опубликовано: 05.08.1974

Авторы: Гельфгат, Микельсон, Мищенко

МПК: B22D 11/14

Метки: вертикального, заготовок, непрерывной, отливки, полых, типа

...9 так, чтобы в О образующуюся кольцевую щель мог течь жидкий металл из емкости 1. При этом скорость истечения металла регулируется стопорным индуктором 3, охватывающим наружную поверхность разливочного стакана 2. Сформиро ванная между внутренней поверхностью разливочного стакана 2 и наружБой поверхностью оправки 7 полая струя 5 жидкого металла,поступает в зону действия 1 тористаллизатора-индуктора 4, где электромагнитные силы О обезвешивают ее в пространстве, 438490Равномерно переиещаясь вдоль кристаллизатора-индуктора 4, полая струя 5 охлаждается, и на ней образуется твердая корочка. Дальнейшему затвердеванию способствует принудительное охлаждениенапример водой, подаваемой на наружную и внутреннюю поверхности слитка 5. В последнем...

Номер патента: 421447

Опубликовано: 30.03.1974

Авторы: Артинсон, Буслович, Вильке, Гельфгат, Густнньш, Коциныш, Микельсон

МПК: B23K 3/06

Метки: 421447

...Выемка д, к н 1 ружноц стенке которой примыкает трехфазный ццдукццоццы цагцстатсль -1 с обмоткой 5, представляющий 5 сОбОЙ р 5 д идентичных ПО кцструкциц Вытянутых В линию полюсов электрохагнцта, что обеспечивает создание бегущего магнитного поля. К оортам выемки 1 прикреплен шихтованный магнитопровод 6 с горизонтальными 1 О каналами 7, служащими для подвода расплава к полости выемки 3 и для замыкания дополнительно индуццрованных в объеме жидкости электротоков 8, подогревающих металл, находящийся в выемке. Сопло 9, укрепленное В верхнем конце выемки 5 между ее стенкой и магнцтопроводох 6, слжцт для формирования волны припоя 2.Установка работает следующим образом.Прц включении в сеть обмотки 5 нагнетатсля 4 вдоль вертикальной стенки...

Номер патента: 405955

Опубликовано: 01.01.1973

Авторы: Ганкин, Гельфгат, Губин, Киссиль, Лактионов, Лейтес, Марков, Микельсон, Молочников, Никольский, Пугач, Топилин

МПК: B22D 11/116

Метки: металлов, сплавов

...кристаллизатора ее диаметр уменьшается за счет действия ускорения при свободном падении. Минимальный размер в се ,чении струи, будет образовываться перед входом струи в жидкий металл. В том же сечении будет и максимальная плотность тока, Причем величина плотности тока должна быть такой, ,при которой возникает устойчивый 15,пинч-эффект. Образование пинч-эффектаприводит к возникновению болышого переходного сопротивления из-за распада струи на мелкие капельки с выделением тепла,на этом переходном участке, двух жидких сред. Основ ная потеря гмощности в цепи происходит в зо,не распада струи.Этим способом достигают уменьшение глубины .проникновения струи из-за ее,распада на капли и тем самым обеспечивают дегаза цию металла....

Номер патента: 360116

Опубликовано: 01.01.1972

Авторы: Иоффе, Кирко, Микельсон

МПК: B23Q 7/00

Метки: бесконтактной, и1деталей, магнитной, ориенгаи

...деталей, Поэтому диапазон типоразмеров ориентируемых деталей невелик.Предложенный способ отличается от известного тем, что на детали воздействуют внешним пульсирующим магнитным полем, посредством которого их разворачивают в положение устойчивой наименьшей равнодействующей вектора магнитного поля и вектора наведенного тока.Это расширяет диапазон типоразмеров ориентируемых деталей.Для ориентации деталей по определенному признаку применяют неоднородное магнитное поле, которое фокусируют относительно этого признака,На фиг, 1 показана схематалей с четырьмя магнитами;двумя,Ориентирующий момент электромагнитных сил создается путем наведения пульсирующим магнитным полем в детали тока, магнитное поле которого взаимодействует с тем же внешним...

Номер патента: 358078

Опубликовано: 01.01.1972

Авторы: Волков, Микельсон, Московский, Рабинович

МПК: B22D 27/02

Метки: отливокв

...поле создается односторонним индуктором, располагаемым внутри или снаружи формы, а для улучшения электромагнитных параметров всего устройства используют ся дополнительные (шунтирующие) магнитопроводы.Использование в устройствах неметаллических форм, имеющих из-за малой прочности большую толщину, приводит к необходимости 15 иметь большой зазор между основными и дополнительными магнитопроводами, что сильно ослабляет магнитное поле.Целью изобретения является устранение указанного недостатка. Она достигается вы полнением формы из немагнитной и магнитной частей с расположением немагнитной части формы со стороны индуктора, а магнитной части - с противоположной стороны. При этом магнитная часть формы выполняет одновре менно функции...

Номер патента: 356099

Опубликовано: 01.01.1972

Авторы: Иоффе, Йатент, Кирко, Микельсон

МПК: B21K 27/00, B23D 33/02, B23Q 7/12 ...

Метки: ориентации

...на лот 356099ке по ходу движения резьбовым концом вперед. Приемную часть лотка 3 выполняют в виде трубки, по которой детали соскальзы. вают в ориентированном положении.Разворот детали резьбовым .концом вперед объясняется тем, что при ее движении через магнитное поле в резьбовом конце индуцируется меньшая величина тока по сравнению с противоноложным более массивным концом, проводимость которого .выше.При этом создается момент электромагнитных снл, направление которого зависит от исходного положения детали, благодаря чему детали разворачиваются всегда однозначно. Аналогично ориентируются другие детали.Можно распределять детали по лотку, разветвляющемуся на ручьи в зависимости от исходното положения деталей (см. фиг. 4 н 5)....

Номер патента: 356098

Опубликовано: 01.01.1972

Авторы: Иоффе, Кирко, Микельсон

МПК: B23Q 7/00

Метки: магнитной, ориентации

...фиг. 2 -характер неэднородного магпивного поля взане ориентации детали.В межполюсном пространстве магнита 1детали 2 в виде целой втулки или втулки сразрезом из любого исходного положения 1в процесисе падения через пространство неод.народного магнитното;поля определенноориентируются в,положение 11.При первмащении через неоднормапнитное поле деталь взаимодействует лем, и в ней индуцируется ток. Магнитное поле индуцироватоного тока детали сд 1 винуто по фазе опносительно внепднего магнитного поля, В результате создается момент сил, разворачивающий деталь,в положение устойчивого равноввсия, которое возникает при минимальной величине индуцированного тока.Для втулки,с замкнутым контуром это возможно при горизонталыном положении ее оси, для...

Номер патента: 355996

Опубликовано: 01.01.1972

Авторы: Иоффе, Йшнтко, Махлин, Микельсон

МПК: B23Q 7/00

Метки: немагнитных, несимметричных, ориентации, токопроводящих

...прорезь или изготовлен,а из различных материа О лов, то в зависимости от того, какой плоскостью обращена деталь к полюсному нако 1 неч.ниКу электрохтагнита, она в процессе полета будет перемещатыся по разным траекториям.В конце полета детали попадают в один из 15 лотков 4, откуда двумя ориентированнымипотоками они попадаотся в зону обработ 1 ки или сборки.Чтобы исключить в процессе полета возможный разворот детали по плоскости отно О сительно электромагнита, деталь бесконтактно фиксируют переменным магнитом 5. Вектор напряженности фиксирующего магнитного поля устанавливают перпендикулярно осп магнита, т. е. вдоль плоскости ориентируемои 25 детали.Таким образом, детали ориентируются эпроцессе свободного падения через пространство...
