Номер патента: 1314369

Опубликовано: 30.05.1987

Авторы: Бурлаков, Маркин, Мухин, Сафеев

МПК: G09B 23/08

Метки: демонстрации, зацепления, эвольвентного

...инская наб., д 4511 роизнодсгнснно п. рафиясскос нредприя 1 ис, г. Ужгород, ул. Проектная, 4 Изобретение относится к учебным и наглядным пособиям и может быть использовано в учебном процессе но теории механизмов.Целью изобретения является повышение наглядности демонстрации работы эвольвентного зацепления.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - разрез АА на фиг. 1; на фиг. 3 - разрез ББ па фиг. 1.Устройство состоит из основания 1, на котором шарнирно посредством ступиц 2 и 3 установлены выполненные из прозрачного материала зубчатые шаблоны 4 и 5, между зубьями которых расположен стержень 6, на конце которого закреплена пластина-индикатор 7. В основании 1 вдоль линии зацепления АВ выполнен направляю 1 ций паз 8, в котором...

Номер патента: 1312625

Опубликовано: 23.05.1987

Авторы: Журба, Маркин, Урбанович

МПК: G07C 3/00

Метки: оборудования, работы

...состоянии,а первый триггер 12 переключается и на его выходе и, соответственно, на входах элемента ИЛИ 11 и второго элемента И 14 появляются сигналы. В связи с этим импульсы с генератора 5 импульсов через вход второго элемента 40 3 131262вход первого счетчика 3 поступаеточередная пачка импульсов. 5 4И 14 подаются на вход третьего счетчика 15, управляющего с помощью дешифратора 16 индикаторами табло 17,а также на соответствующий вход блока 18 сигнализации. Блок 18 сигнализации включается и информирует в виде светового и звукового сигналовоб отставании фактического временивыполнения текущей операции от планового или о простое оборудования,а табло 17 фиксирует это время. После фактического выполнения текущей операции с датчика 19 окончания...

Номер патента: 1311684

Опубликовано: 23.05.1987

Авторы: Болдырев, Коханов, Маркин, Строгов

МПК: A01K 61/00

Метки: личинок, подращивания, ракообразных, рыб

...датчиков 4 уровней воды(фиг. 4), работающих в режиме управления, в них введены средства сигнализации - два дополнительных сигнальных20 контакта верхнего 24 и нижнего 25 предельно допустимых уровней, выводы 26 и 27 которых соединены с источником 28 питания,а выводы 29 и 30 подключены к реле 31и 32 аварийной сигнализации.В случае превышения в емкостях 1 и 2и емкостях 3 устройства для очисткиводы заданного уровня воды срабатываетконтакт 24 и через реле 31 подает аварийный сигнал в станцию автоматическогоконтроля и управления.При понижении в емкостях 1 и 2 и вемкостях 3 устройства для очистки водыуровня воды ниже заданного срабатываетконтакт 25 и через реле 32 подает аварийный сигнал в станцию автоматическогоконтроля и...

Номер патента: 1306858

Опубликовано: 30.04.1987

Авторы: Коробинцев, Маркин, Муханин, Ушаков

МПК: B65G 51/32

Метки: контейнерного, пневмотранспорта, приемная, станция, трубопроводного, установок

...для приема состава контейнеров 6, а именно втулка 2 выставлс на толкателем 7 в цоложсцие приема. Толкатсль 8 с захватом 9 убран в крайнее заднее положение.В процессе торможения состава контейнеров воздушное давление, создаваемое уплотнением 18 контейнера 6, одинаково, как перед втулкой 2, так и в камере 1, что це позволяет втулке 2 с манжетой 3 смещаться.В момент стыковки (показацо ца фиг. пунктиром) контейнер 6 через кольцо 5 закрывает отверстие втулки 2 и приводит ее в движение. При движсггии втулки 2 совместно с контейнером 6 в приемной камересоздастся воздушное давление, воздействующее на уплотцительцую манжету 3 и через отверстие во втулке 2 на контейнер 6, приводящее к торможению и остановке состава контейнеров. После...

Номер патента: 1306646

Опубликовано: 30.04.1987

Авторы: Крысанов, Маркин, Масько, Милюков, Пронин

МПК: B22C 9/08

Метки: литниковая

...питатели 5, соединенные с отливкой б.Литниковая система работает следующим образом.Сплав заливают в стояк 1, по которому он, стекая, попадает в коллектор 2 и дроссель 3. При этом происходит торможение сплава в коллекторе 2, которое обусловлено увеличением местного сопротивления, образовавшегося за счет стоящего на пути движения сплава дросселя 3, выполненного в горизонтальном сечении в виде сегмента, в поперечном сечении представляющего собой "щель" по сравнению с высотой коллектора 2 и распределителя 4. Весовая скорость заливки остается .без изменения,так как площадь поперечного сечения дросселя 3 больше, чем площадь поперечного сечения стояка 1. Из коллектора 2 через дроссель 3 очищенный сплав поступает в распределитель 4, в котором...

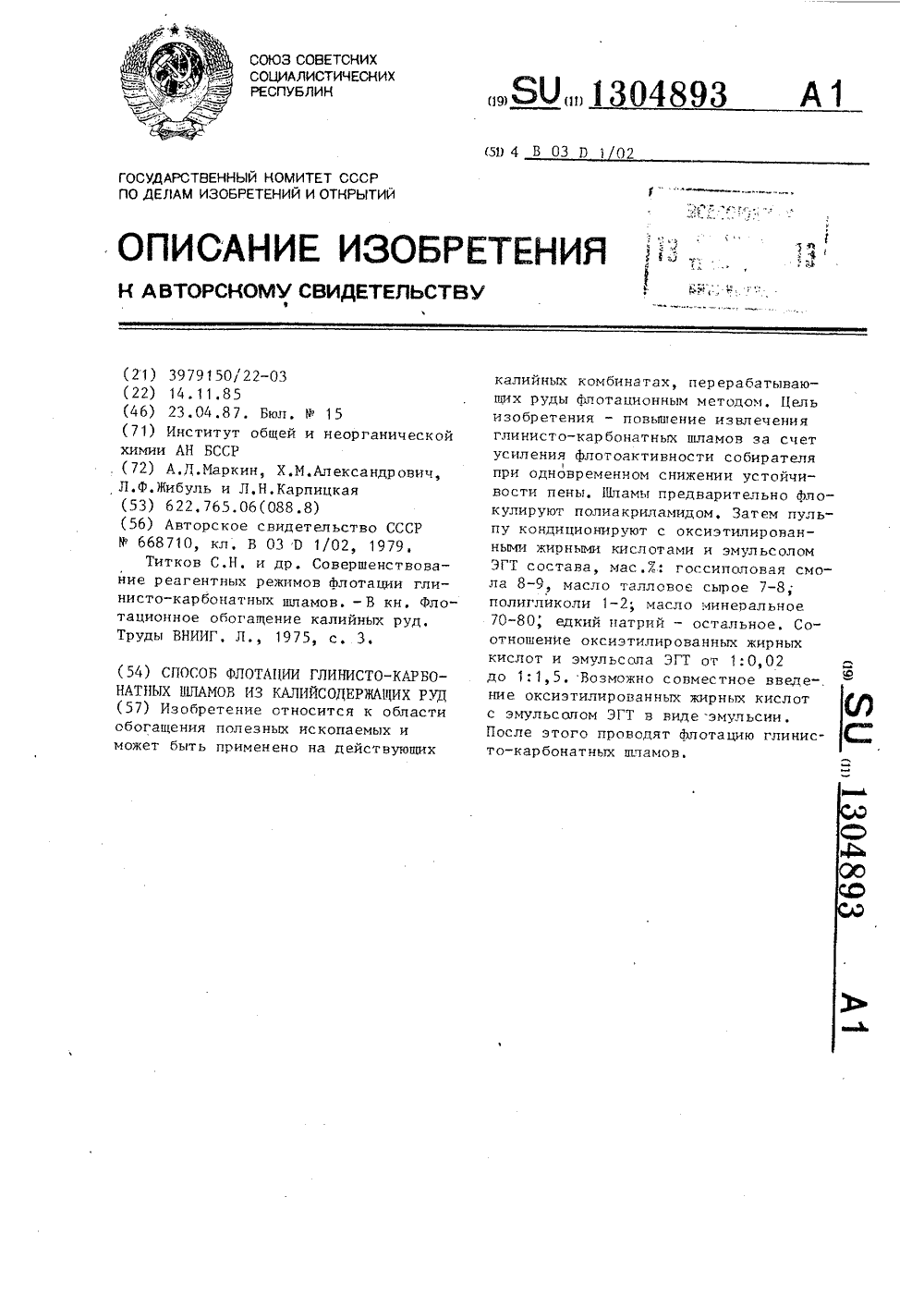

Номер патента: 1304893

Опубликовано: 23.04.1987

Авторы: Александрович, Жибуль, Карпицкая, Маркин

МПК: B03D 1/02

Метки: глинисто-карбонатных, калийсодержащих, руд, флотации, шламов

...равных удельных расходах реагентоввлечения глинисто-карбонатных шпамов обеспечивает по сравнению с известза счет усиления флотоактивности со ным повышение извлечения н.о, в шлабирателя при одновременном снижении мовый продукт на 3,0-5,0 Х, а также вустойчивости пены, результате более эффективной флотацииВ состав эмульсола ЭГТ входят, хлористого калия уменьшение его помас.7.:терь на 0,6-2,47,.Госсиполовая смола Более высокие результаты флотации(отход производст- по сравнению с известным способомва от дистилляции достигаются при применении добавкижирных кислот-са- эмульсола ЭГТ, взятой при соотношеломасса) 8-9 нии оксиэтилированных жирных кислот1Масло талловое с эмульсолом ЭГТ 1;002 15 ьсырое 7-8Скорость разрушения флотационнойЫаОН...

Номер патента: 1303215

Опубликовано: 15.04.1987

Авторы: Бондаренко, Маркин, Чесноков

МПК: B21D 11/07

Метки: змеевиков

...П(МС 3)С 11 Я Б цс)р",Б.Л.НИИ ЦС 013(1 ИОп ОСИ Л.3:)КС)035.(ОГО НРГ 11 РЦ Е ) 5. С МОИ"Ц Г 5) 3 5) 31 ПО 3.5 Ц 33(3 ц,113)Г;иСцх ,3(;Г 0("15 ), 31,)3 1(ОТор й э;3:5 лс(с. ПГ у ц ж(р 3 ", жсстко ) кРспсцц 1 Й 5 330.15 Г ,е)Рх:Ги зстц 3лзуцц(и;1;11 рсс)ОБаць цсжил 13 ые рО 1 цц 3(1 36 (э кс(сГГОР 3смон 31 РОБс 1 цз е)п.Т)с, Ьцой И 60 Пой 1 рс Г ).1( 0(,С 1 С 11 С3 ЕГТОК - . ) ПО цсц)1)11 В,;5 ПОПИ М-ОС.Ц.115,5 НГ (.Я С 1 ОМОЦЬ 0 СИ 1 еВЫХ ГЦ,1,11 ИлццдрО .8 ц 39 У(Т)0 сСТВО дЛЯ 1:5 Г(ЭТ 015 ЛЕПИЯ ЗМЕЕВИКОВРЗООТЗЕТ СЛЕДУ 10 ШИМ ООРЗ;30 М.В исходном положении (перед гибкой)каретки располагают тзк, чтобы ручьи шаблонов 8-. 10 были ус 1 ановлены на одной осц, совпадающей с осью трубной плети 40.П)едохра 33 тел)о-(Иксруошие узлы 19и...

Номер патента: 1303139

Опубликовано: 15.04.1987

Авторы: Господаревский, Маркин, Мацкевич, Шерман

МПК: A61B 5/05, A61B 5/22

Метки: маточных, силы, сокращений

...элемента выбран как пересечение диагоналей пластины упругого элемента,Пелот, выполненный в форме грибка с резьбовым каналом в нижней части, жестко укреплен на пластине крепления пелота. Пластина одним концом закреплена на опорном кольцевом углублении в верхней части внутренней стенки корпуса, а свободным концом опирается на полусферические опоры 9, на опорное кольцевое углубление 1 О. Жесткость пластины крепления упругого элемента в 2 - 2,5 раза меньше жесткости упругого элемента (3 10 Н/м).Преобразователь работает следующим образом.Год действием, силы Е на пелот 5 деформируется пластина 4, на которой укреплен пелот. Через подстроечный винт 7 деформация передается упругому элементу 2. Наклеенные на упругий элемент гензорезисторы 3 типа...

Номер патента: 1303070

Опубликовано: 15.04.1987

Авторы: Маркин, Попов, Светашов, Шейкин

МПК: A01D 46/00, A01D 46/28

Метки: сепаратор, ягодоуборочной

...его к элеваторам 2. (-1 асто под воздействием встряхиваю щего и улавливающегоустройства машины извлекается из почвыили обламывается у основания слабый илиподгнивший снизу приштамбовый кол). Обломок кола попадает на выносной транспортер 1, который перемещает его совместнос виноградным ворохом в направлении к 4 Оэлеватору 2 и пневмосепарирующему устройству - вентилятору 3.В зоне схода виноградный ворох очиц 1 ается от зеленых примесей, которые по камере 4 попадают в вентилятор 3 и выбрасываются им в междурядья, а чистый виноград поступает в элеватор 2, который направляет его в накопительное устройство. Штамбовый кол, в задний торец которого упирается одна из планок 10 транспортера 1,1 шВНИИПИ Заказ 1233(2 11 ро 55 з 5...

Номер патента: 1299655

Опубликовано: 30.03.1987

Авторы: Бондаренко, Маркин, Тер-Миносьян

МПК: B21D 11/06

Метки: трубогибочная

...посредством оси 34 соединено с кронш 1 О тейном 35, жестко укрепленным на неподвижной части каретки 8 (9).Подпружиненный толкатель 23 состоитиз соединенного с проушиной 33 штока 36,подвижно смонтированного внутри стакана 37, закрепленного шарнирно посредством15оси 38 на кронштеине 3,), жестко установлено (ного на неподвижной части каретки 8 (9).На штоке 36 с возможностью перемещениявдоль его оси при помощи гайки 40 установлена шайба 41, с помощью которой осу 2 О ществляется регулировка усилия пружины 42.Трубогибочная машина работает следуюгцим образом.Трубная плеть 43 устанавливается в рабочую зону между нижним полушаблоном2513 и гибочными роликами блока 16 однойиз гибочных головок и жестко фиксируетсяпри включении зажимных губок...

Номер патента: 1294799

Опубликовано: 07.03.1987

Авторы: Александрович, Борода, Горбачев, Жевжик, Кузьмин, Маркин, Нос, Шадских

МПК: C05D 1/02

Метки: калия, слеживаемости, уменьшения, хлористого

...1000 кг хлористого калия, что соответствует расходу комплексной солимочевины 1000 г/т КСТ. Обработанныйраствором хлористый калий тщательноперемешивают и отправляют на складготовой продукции. Остальные примеры выполняют аналогично при расходах комплексной соли мочевины 50, 100, 200, 500, 1500, 2000 и 2500 г/т КС 1.Данные опытов приведены в табл.1 и 2.1294799 Таб лица 2 Относительная слеживаемость, й Разрушающее усилие, кгс/см Расход комплекснойсоли мочевины,г/т КС 1 Концентрация водногораствора соли мочевины, 7Ф 36,8 1,4 100 36,8 1,4 10 100 36,8 1,4 35 100 36,8 1,4 60 100 0,3 2000 7,9 10 2000 0,3 7,9 0,3 35 2000 7,9 0,3 60 2000 100,0 3,8 ВНИИПИ Заказ 558/25 Тираж 408 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная,...

Номер патента: 1293596

Опубликовано: 28.02.1987

Авторы: Дондик, Козлов, Маркин

МПК: G01N 24/08

Метки: сигнала, спинового, формирования, эха

...2 (СИ) и генератора 3 (ОС) с переменной (О или 7 5 = 180 ) фазой. Через периодное подключение сигнальных входов генератора 2 и генератора 3 к выходу генератора 5 и к выходу фазовращателя 8на 180 осуществляет электронный коммутатор 9 радиосигналов. Выходнойсигнал блока 6 возбуждения СЭ усиливается в приемнике 7 и задерживается в блоке 10 задержки на время, равное периоду Т. Сигнальный вход при емника 7 на время приема эхо-сигналов открывается стробирующим импульсом синхронизатора 1. В четных перио дах коммутатор 9 переключает входыгенератора 2 (СИ) и генератора 3 20 (ОС) к выходу фазовращателя 8 на180 , в результате чего на входы геонераторов 2 и 3 подается противоположное по фазе относительно первогопериода напряжение. Сравнение фазовых...

Номер патента: 1293306

Опубликовано: 28.02.1987

Авторы: Маркин, Морозов

МПК: E04G 21/12

Метки: армирования, железобетонного, напряженного, элемента

...4 - намотка ленты и арматуры на сердечник.Фиксирующий слой 1 элемента 2 15расположен под напряженной арматурой3. Элемент 2 имеет выполненную полигональными участками поверхность,как и сердечник 4 формы.Относительная высота треугольных 20выступов сердечника 4, очерченногопо дуге радиусом примерно 30 м, равна (бб мм: 1000 м) 0,066.Слой 1 в виде ленты навивают насердечник 4, опережая навивку арматуры 3.Изготовление элемента 2 в технологической последовательности содержит известные операции, кроме ука"занной, 30 Сердечник 4 очищают и смазывают эмульсолом. Слой 1 закрепляют на сердечнике 4, 11 оверх слоя 1 закрепляют арматуру для осуществления электротермомеханического напряжения. Затем вращением сердечника 4 6 2на поворотной платформе не...

Номер патента: 1290050

Опубликовано: 15.02.1987

Авторы: Азина, Давыдов, Ефремова, Маркин, Ревзин

МПК: F27B 9/24

Метки: конвейерная, печь

...2, муфель 3, нагревательные элементы 4, механизм 5 перемещения конвейера, привод 6 перемещения конвейера. Рабочая камера оборудована нагревателями иимеет окна для горизонтальной загрузкии вертикальной выгрузки деталей,Механизм перемещения конвейера 5состоит из трех стационарных балок 7, закрепленных внутри муфеля 3 и двух шагающих балок 8, механически связанных между собой и с приводом 6 перемещения конвейера. Шагающие балки опираются в печина каток 9 с ограничителем движения 10.Конвейерная печь работает следующимобразом.25Детали загружаются на конвейер печи.В исходном положении рабочая ветвь конвейера 5 лежит горизонтально на опорныхповерхностях неподвижных балок 6, а шагающие балки расположены с незначительным уклоном в сторону окна...

Номер патента: 1288787

Опубликовано: 07.02.1987

Авторы: Гихаренко, Дагаев, Дьяков, Казьмин, Маркин, Самонин

МПК: H01Q 3/26

Метки: антенная, передающая, решетка, фазируемая, широкодиапазонная

...радиосвязи и может быть использовано при создании передающих Фаэируемых антенных решеток, работающих в широком диапазоне частот, 5Цель изобретения - повышение точности формирования диаграммы направленности за счет уменьшения ошибкиФазирования.На чертеже представлена структур Оная схема широкодиапазонной передающей фазируемой антенной решетки,Широкодиапазонная передающая фазируемая антенная решетка содержитизлучатели 1, передатчики 2, управляемые линии 3 задержки, Фазовые детек 1 горы 4, опорный генератор 5, управляемые ключи 6, Фазовращатели 7, блок8 управления.Решетка работает следующим образом.По команде с блока 8 управленияустанавливаются требуемые величинызадержки сигналов в управляемых линиях 3 задержки, соответствующие излу...

Номер патента: 1287942

Опубликовано: 07.02.1987

Авторы: Бернадинер, Вальдберг, Кацнельсон, Кирш, Лебедюк, Маркин

МПК: B03C 3/16

Метки: газов, скруббер, электростатический

...типа, очищающим промышленные газы от аэрозолей, и может быть использовано в различных отраслях промышленности. 5Цель изобретения - повышение степени очистки газа от тонкодисперсных частиц за счет индукционной зарядки капель орошающей жидкости в электростатическом поле.На фиг.1 изображен предложенный скруббер; на фиг.2 - узел 1 на фиг.1.Электростатический скруббер для очистки газов содержит заземленный корпус 1 с зонами зарядки аэрозольных частиц 2, контактирования 3 и сепарации 4, по крайней мере один высоковольтный электрод 5 для зарядки аэрозольных частиц, установленный в зоне 2 зарядки, форсунки 6 для орошающей жидкости, закрепленные на корпусе 1 и направленные в зону 3 контактирования, высоковольные электроды для зарядки капель...

Номер патента: 1282208

Опубликовано: 07.01.1987

Авторы: Денисов, Маркин, Тяпкин

МПК: G11B 23/07

Метки: бесконечного, кассета, ленты, рулона

...высокую сохранность поверхности перематываемой ленты,Ф о р м у л а изобретения 1, Кассета для бесконечного рулона ленты, содержаЩая корпус с крьппкой и размещенные в нем конусный сердечник с Фланцем, транспортирующий барабан и направляющие элементы, о г л и ч а ю щ а я с я тем, что, с целью повышения надежности и долговечности ленты за счет снижения величины удельного контактного давления взоне ее выхода из рулона, сердечниквыполнен из эластичного антифрикционного материала в виде пакета шайб,периферическая часть каждой из которых выполнена серповидного сечения,выпуклость которого обращена в сторо.ну фланца,2. Кассета но г. 1, о т л и ч а ющ а я с я тем, что жесткость эластичного материала каждой из шайб меняется по высоте сердечника....

Номер патента: 1282075

Опубликовано: 07.01.1987

Авторы: Герт, Маркин, Райзберг

МПК: G04G 9/00, G04G 9/02

Метки: индикацией, псевдострелочной, часы, электронные

...счетчиков и парафазных коммутирующих сигналов на выходах делителя 6 частоты, т. е. позиции минуты и 1/5 ч индицируются поочередно с частотой коммутации 64 Гц. Например, электронные ключи группы 13 включаются при наличии сигналов на выходе счетчика 9 и прямых коммутирующих сигналов с делителя 6 частоты или при наличии сигналов на выходе счетчика 10 и инверсных коммутирующих сигналов. Электронные ключи 15 включаются при наличии сигналов на выходах кольцевого счетчика 7 и прямых коммутирующих сигналов или при наличии сигналов на выходах кольцевого счетчика 9 и инверсных коммутирующих сигналов. Электронные ключи 12 включаются при наличии сигналов на выходе счетчика 7 и прямых коммутирующих сигналов,Импульсы с выхода переполнения...

Номер патента: 1280624

Опубликовано: 30.12.1986

Авторы: Евстигнеев, Кошарновский, Маркин

МПК: G06F 7/72

Метки: запятой, плавающей, умножения, чисел

...в регистр 13 (блок 14, фиг.2)В результате на регистре 13 и в стар:ших Б-ичных разрядах регистра 3 образуется первое частичное произведениемантисс (блок 14, фиг.2)С =С,+С (6)С помощью внутреннего счетчикаС, блока 29 (блоки 15 и 16, фиг.2) 50процесс умножения Б-ичных разрядовмантиссы множимого на очередной (К-)-й Б-ичный разряд мантиссы множителя повторяется К раз (блоки 7-14,фиг,2). В результате на регистре 13 55в разрядах 1"К образуются старшие, ана регистре 3 (вытеснив множитель)младшие Б-ичные разряды произведениямантисс. КС,с(О,Ь), В Формула изобретения Устройство для умножения чисел с плавающей запятой, содержащее регистры мантиссы.множимого и множителя, сумматор мантисс, регистры порядка множимого и множителя, .счетчик порядков,...

Номер патента: 1280017

Опубликовано: 30.12.1986

Авторы: Белолипецкий, Ильченко, Лидерман, Маркин, Мильгром, Ровенский, Соколова, Усачев

МПК: C21B 3/06

Метки: затвердевания, защиты, ковшах, металлургических, шлаков

...а именно к способам защиты металлургических шлаков от затвердевания при транспортировке их в ковшах на шлакоиерерабатывающие установки,Цель изобретения - устранение сернистых вьделений при транспортировке шлака в ковше и их уменьшение при последующей переработке металлургического шлака. 10 Способ по примерам Параметры Расход негашеной извести, кг/м поверхности шлакового расп- лава 16 30 50 Концентрация сероводорода, мг/м 0 над ковшами на грануляционнойустановке 10-12 6-7 Способ защиты металлургических 35 шлаков от затвердевания в ковшах поавт.св. 9 1206308, о т л и ч а ю -щ и й с я тем, что, с целью устранения сернистых вьделений при транспортировке шлака в ковше и их умень шении при последующей переработкеметаллургического...

Номер патента: 1276452

Опубликовано: 15.12.1986

Авторы: Калинникова, Маркин, Отмахова, Цыкин

МПК: B23K 1/20

Метки: бесфлюсовой, пайки

...тоже оказывает влияние на время пайки. Если паяемые детали имеют толщину матового подслоя в днухслойном покрытии менее 3 мкм то уменьшить Время ганки сох раняя прочность соединения, ке удается. Это, по-видимому, связано с недостаточной величиной активного объема, образуемого пористым матовым подслоем, а также нлиянием материала или подслоен покрытий, расположенных н непосредственной близости к матовому висмутовому покрытию.Вследствие того, то одним из условий образования паякого соединения является диффузия висмута с одной паяемой поверхности на другую, то концентрация его в слоях припойного покрытия имеет существенное значегие.При применекии олово-висмутового двухслойного покрытия основным источником висмута должен быть матовый...

Номер патента: 1270705

Опубликовано: 15.11.1986

Авторы: Жаров, Заварзина, Маркин, Мудрак, Серов

МПК: G01N 33/49

Метки: беременных, гемодилюции, индивидуальной, растворам, рожениц, чувствительности

...плода, нефропатия, миома матки). Перед операцией у нее взята кровь, в плазме которой после 0705 измерения получены значения осмолярности 272 мосм/л, КОД 23,0 мм рт.ст.Больной показана гемодилюция с помощью гиперосмотического и гиперон котического раствора реополиглюкина,осмолярность которого составляет340 мосм/л, а величина КОД 79,5 ++5,2 мм рт,ст, Однако, учитывая,чтоу больной имеется исходная гиповоле О мия и поражение почек, остро встаетпроблема определения индивидуальнойчувствительности к этому препарату.После окончания переливания гемодилютанта со скоростью 0,4 мм/мин/кг во 15 вновь измеренной пробе крови получены значения осмолярности 298 мосм/л,КОД 288 мм рт,ст. Следовательно попредлагаемому способу осмолярностьи КОД...

Номер патента: 1264208

Опубликовано: 15.10.1986

Авторы: Маркин, Широков

МПК: G06G 7/16

Метки: умножения

...преобразователи, блок элементов И, выходы которых являютсявыходами устройства. Устройство поз"воляет умножать один сигнал, представленный в частной Форме, на амплитудное значение второго сигнала. 2 ил.нуль-орган, первый и второй цифроаналоговые преобразователи, блок элементов И, источник опорного напряжения, причем к первому входу элемента сравнения подключены входы нульоргана и блока Фиксации момента экстремума, выход которого соединен суправляющим входом блока элементовИ, выход нуль-органа подключен к установочному входу счетчика импульсов,10счетчный вход которого соединен свыходом элемента сравнения, к второмувходу которого подключен выход первого цифроаналогового преобразова"теля,.разрядные входы которого соеди 1 иены с...

Номер патента: 1262611

Опубликовано: 07.10.1986

Авторы: Березинский, Дягилев, Корников, Маркин, Пригода, Юрцев

МПК: H01Q 11/08

Метки: антенна, волны, обратной, спиральная

...экраном 3, а их вторые концы являются входами для подключения противофазных выходов симметрирующего трансформатора, выполненного в виде коаксиального кабеля, проложенного внутри первой ветви 1 и соединенного с ней своим внешним, проводником, а своим центральным проводником 4 соединен с вторым концом ветви 2. Коаксиальный кабель заканчивается, высокочастотным коаксиальным соединителем 5, расположенным на обратной стороне экрана 3, Ветви 1 и 2 выполнены с переменным углом намотки, плавно уменьшающимся в направлении от их вторых концов к первым. Опорой для ветвей 1 и 2 является тонкостенная диэлектрическая труба 6,. закрепленная на экране 3, имеющем форму диска. Диаметр цилиндрической спирали равен четверти средней длины волны 4 рабочего...

Номер патента: 1262265

Опубликовано: 07.10.1986

Авторы: Акки, Артемьев, Маркин

МПК: G01B 5/14

Метки: автомат, зазора, радиального, шарикоподшипников

...с торцовым эксцентриком, закрепленные накорпусе 1 датчик 13 линейных перемещений, соленоид 14, взаимодействующий с валом 5, и электропривод 15,и зубчатую передачу 16 для кинематической связи приводного вала 5 соправкой 10.Автомат работает следующим образом.В исходном положении оправка 10под действием пружины 9 прижимаетвнутреннее кольцо шарикоподшнпника3 к базовой опоре 2. При этом приводной ролик 6 повернут в положение, при котором он не контактируетэластичным покрытйем. 7 с наружнымкольцом шарикоподшипника 3, а датчик 13 линейных перемещений взаимодействчет с наружным кольцом с измерительным усилием, перемещая его повертикали вниз,5 При измерении электропривод 15сообщает валу 5 вращение, а приводной ролик 6 посредством...

Номер патента: 1162319

Опубликовано: 30.09.1986

Авторы: Белов, Звенигородский, Литвинов, Маркин

МПК: G02B 5/22

Метки: действия, излучения, лазера, непрерывного, ослабитель, регулируемый

...заполненной поглощающимгазом, содержащей два параллельно ЗОрасположенных прозрачных для излучения окна, одно из которых неподвижно,а второе выполнено с воэможностью пе-ремещения относительно первого. В качестве поглощающего газа использованпропилен,Недостатками известного ослабите-ля являются искажение пространственного распределения интенсивностинепрерывного лазерного излучения, что 4 Освязано с низкой теплопроводностьюпропилена, а также низкая точностьрегулирования коэффициента ослабления; связанная с экспоненциальнойзависимостью коэффициента ослабленияот .расстояния между окнами.Целью изобретения является увеличение стабилизации пространственногораспределения интенсивности лазерного излучения, а также повышениеточности...

Номер патента: 1260992

Опубликовано: 30.09.1986

Авторы: Кущенко, Маркин, Насонов

МПК: G08C 19/16

Метки: дистанционного, механизмами, оплаты, проезда, средстве, транспортном

...16;, подвижную пластину 17, пружину 18;, шток 19; и резиновый прижим 20 .Устройство работает следующим образом.При необходимости проверки проездных документов в салоне транспортного средства контролеры или водитель (перед остановочным пунктом, когда пассажиры должны были оплатить проезд) включают ключ 1,. При этом сигнал с выхода клк)ча 1 проходит на формирователь 2; на выходе которого вырабатывается импульс, который проходит через элемент ИЛИ - 3 и переводит триггер 4 в 1. Этот сигнал зажигает индикаторы 51 - 51 (проверка проездных документов) в салоне и у водителя транспортного средства, разрешая работу коммутатора 6, который подает напряжение питания на входы электромагнитов 161 - 16 к исполнительных элементов 8- - 8. Этот...

Номер патента: 1260832

Опубликовано: 30.09.1986

Автор: Маркин

МПК: G01N 27/90

Метки: зонд, электромагнитный

...соосно внутри магнитопровопа 1 в орной с ним плоскости, индикаторную ка 1 тушку 3, размещенную внутри первого.магнитопровода 1 по его периметру,и четыре индукторные катушки 4 и 5,б и 7, размещенные на коротких стержнях магнитопроводов 1 и 2 и включенные параллельно.Электромагнитный зонд работаетследующим образом,Напряжение с генератора (на чертеже не показано) поступает на индукторные катушки 4-7, которые подключаются к генератору таким образом,что создают в магнитопроводах 1 и 2и в зазоре между ними встречные потоки. Магнитные потоки вытесняютсяиз магнитопроводов 1 и 2 и формируют в контролируемом листе 8 магнитный поток с равной по всей ширинелиста 8 индукцией, Индикаторная катушка 3 контролирует суммарное магнитное поле,...

Номер патента: 1259273

Опубликовано: 23.09.1986

Авторы: Власов, Казаков, Кочетов, Маркин

МПК: G06F 13/00

Метки: вывода, информации

...4 через вторую группу элементов ИЛИ 9 поступает на информационный вход первой группы элементов И 8, на управляющий вход которой через первый элемент ИЛИ 14 по ступает сигнал с второго выхода блока 1 управления. В результате на регистре 7 будет записан адрес ячейки, из которой считывают информацию для отображения. 25Перед считыванием слова для отображения с четвертого выхода блока 1 управления поступает сигнал .на включение триггера 19, который с этого момента запрещает проведение цикла обмена, т,е. если после включения триггера 19 придет сигнал "Начало цикла обмена", то он запоминается в формирователе 16 импульсов, не произведя запуска цикла обмена. После35 окончания считывания нового слова для отображения (записи) его на регистр...

Номер патента: 1257233

Опубликовано: 15.09.1986

Авторы: Василянский, Кочерга, Маркин

МПК: E21F 7/00

Метки: выделению, горного, земную, массива, метана, опасных, поверхность, подработанного, участков

...сетку мест отбора проб почвенного воздуха 2 с густотой их 5,0 и. Отбор проб производят с помощью воэдухоотборного устройства (фиг. 2), представляющего собой по- ЗО лую штангу 3, снабженную с одного конца отрезком шнековой навивки 4, а с другого - ручками 5 для вращения при погружении в почву и пробоотборным штуцером 6. В полую часть 35 штанги 3 вставляют запирающий элемент 7, предупреждающий засорение газоотборного отверстия 8 грунтом. Расположенный на штанге 3 ограничитель 9 погружения устанавливают, 4 О пользуясь нанесеннойна штанге мерной шкалой 10 и стопорным болтом 11, в интервале 0,75-1,0 м. Устройство погружают в почву до верхней границы зоны 12, в которой содержание 45 движущихся к земной поверхности метана и углекислого...
