Мархай
Устройство для возбуждения потока жидкости
Номер патента: 1723199
Опубликовано: 30.03.1992
Автор: Мархай
МПК: C23G 3/00
Метки: возбуждения, жидкости, потока
...к специальному технологическому оборудованию для электрохимической обработки печатных плат и может быть использовано в составе линий в радио- и приборостроительной промышленности при изготовлении печатных плат, Целью изобретения является повышение качества покрытия, Устройство содержит гибкие элементы 5 с приводом, пластины 4, установленные на гибких элементах 5 с возможностью перемещения вместе с ними, причем пластины 4 смонтированы на гибких элементах 5 неподвижно одна относительно другой и размещены на них одна напротив другой со смещением. 2 ил.1723199 Одаоервщр неподвижно и со смещением одна в относительно другой, а гибкие элементы 5 связаны с приводом их перемещения.Ванна 1 содержит аноды 7 и упор 8; Токоподводящий элемент 3...
Распределитель
Номер патента: 1710872
Опубликовано: 07.02.1992
Автор: Мархай
МПК: F15B 13/06
Метки: распределитель
...комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к распределительным устройствам и предназначено для реверсирования хода пневматических или гидравлических приводов.Цель изобретения - повышение надежности работы.На чертеже представлен предлагаемый распределитель,Распределитель содержит корпус 1 с рабочими отверстиями 2, 3 и отверстиями подвода 4 и отвода 5, 6 рабочей среды, Внутри корпуса 1 установлен распределительный элемент 7 с осевым отверстием 8 с возможностью возвратно-поступательного перемещения. В осевом отверстии 8 распределительного элемента 7 размещен толкатель 9 с упорами 10, 11. Между распределительным элементом 7 и упорами 10, 11 размещены пружины 12, 13. На распределительном элементе...
Устройство для изготовления торцовых щеток
Номер патента: 1639612
Опубликовано: 07.04.1991
Авторы: Мархай, Светловский
МПК: A46D 3/05
...сменные соосно установленные оправки 7 для намотки носителя 4 с петлями ворса и механизм разрезания петель ворса, содержащий установленный на валу 8 между опорными роликами 9 дисковый нож 10 и кронштейны 11 и 12, одни концы которых шарнирно связаны с основанием, а другие установлены на противоположных концах вала 8,Опорные ролики 9 контактируют с боковой поверхностью соответствующей оправки 7. Каждый носитель 4 выполнен в виде1639612 нина Корректор Е,Дормидонтова Заказ 966/91 Тираж 238 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб 4/5 Т СССР инат "Патент", г. Ужгород, ул,Гагарина, 10 роизводственно-издательски щающиеся ролики 13 и 14 для размещения на них носителей 4.Устройство...
Гидропневмомашина перистальтического типа
Номер патента: 1585549
Опубликовано: 15.08.1990
Автор: Мархай
МПК: F04B 43/12
Метки: гидропневмомашина, перистальтического, типа
...гидропневмомашины,На чертеже изображена гидропневмомашина с четырьмя опорными элементами,общий вид,Гидропневмомашина перистальтического типа содержит направляющий элемент,.выполненный в виде по меньшей мередвух симметричных ребер 1, скрепленныхмежду собой, размещенный на нем эластичный рабочий орган, выполненный в виделенты 2 и каретки 3 с пережимными роликами 4. Эластичная лента 2 установлена с возможностью взаимодействия с роликом 4.Гидропневмомашина снабжена опорным . элементом, выполненным в видегибкой ленты 5, размещенной под эластичной лентой 2. Гибкая и эластичная ленты 5и 2 своими длинными сторонами закреплены на концах ребер 1 с образованием междуними рабочей камеры 6. Пережимной ролик4 установлен симметрично между...
Устройство для ориентации и транспортирования листовых изделий
Номер патента: 1544695
Опубликовано: 23.02.1990
Автор: Мархай
МПК: B65H 9/00
Метки: листовых, ориентации, транспортирования
...направлениях в плоскости, параллельной рабочей плоскости стола 1, ориентирующий элемент связан посредством гаек 8 с винтами 9 шаговых двигателей 10 и 11. Гайки 8 размепгены в пазах 12 ориентирук)щего элемента 5, а шаговые двигатели закреплены на корпу се стола 1Под мембранами 4 в корпусе столаимеется отверстие 13 для подачи в трубки 3 рабочей среды.Возможен вариант устройства, когда необходимо вращать изделие. В этом случае ориентирующий элемент 6 устанавливают не на опорах 7, а на оси и связывают только с одним приводом посредством тяги или известным способом.Устройство работает следующим образом.Через отверстие 13 в корпус столаподается рабочая среда, при прохождении которой через трубки 3 образуются струи. воздействующие на изделие....
Устройство для изготовления торцовых щеток
Номер патента: 1510832
Опубликовано: 30.09.1989
Авторы: Мархай, Тараненко
МПК: A46B 3/20
...17 из длинномерного материала проходит через притормаживающее устройство 10, охватывает витками ролики 9 механизма 5, проходит через блок 1 и крепится на оправке 12.Устройство работает следующи м образом.При включении шпинделя станка с валом1, одновременно включаются приводы блока 1 и механизма 5. При этом ролики 9 задают основе 17 определенную постоянную скорость перемещения (так как момент сил трения во фрикционной муфте подбирается с помощью пружины 15 меньший, чем момент сил сопротивления на роликах 9, то скорость вращения роликов 9 и определяет скорость перемещения основы 17), при котором возможна максимальная скорость вращения диска 3. 108324Поскольку число оборотов полумуфты 13изменяется в течение времени в зависимостиот...
Устройство для ориентации и транспортирования плоских изделий
Номер патента: 1500586
Опубликовано: 15.08.1989
Авторы: Мархай, Тараненко
МПК: B65G 47/22
Метки: ориентации, плоских, транспортирования
...движения изделия каналЛ для отвода рабочей среды и транспортный механизм 5, причем оси отверстий 3 расположены пер пендикулярно направлению движения изделий и наклонены в сторону транспортного механизма 5 и канала Л. Стол 1 с отверстиями является присцособлением для прижатия торцов изделий к транс портному механизму.Транспортный механизм 5 состоит из привода 6 с гибким валом 7, конец которогО закреплен в одном из роликов 8, которые расположены на проти .воположных концах стола 1 (со стороны канала Л).Ролики 8 охватывают транспортирующий элемент в виде бесконечной го" ризонтально замкнутой приводной ленты 9, выполненной перфорированной., т.е. с отверстиями или в виде сетки, причем своей внутренней стороной бесконечная лента 9 закрывает...
Автоматическая линия для электрохимической обработки плоских изделий
Номер патента: 1497295
Опубликовано: 30.07.1989
Автор: Мархай
МПК: C25D 19/00
Метки: автоматическая, линия, плоских, электрохимической
...вниз, пластина 14 увлекает за собой все четыре гибкихэлемента 13, которые, сматываясь сваликов 16, накручивают при этом спиральную пружину 21. При перемещениипластины 14 вниз, клин 43 (фиг.8)раздвигает прижимы 34, Таким образом, плата 6 оказывается охваченнойпо технологическим полям гибкими элементами 13,После опускания рамки Зб с платойв вйнну, в трубку 35 подается давление и расширяясь, она перемещаетприжимы 34 в сторону опорного бруска18, при этом плата 6 обжимается токоподводящими гибкими элементами 13 иприжимается к бруску 18.Далее на рамке 16 срабатывают при. воды 41 (фиг.6,7,8), поворачивая фиксаторы положения платы 40 и освобождая этим плату. Свободная от платы45рамка 36 поднимается вверх и переносится автооператором 3 на...
Устройство для изготовления цилиндрической щетки
Номер патента: 1391597
Опубликовано: 30.04.1988
Авторы: Мархай, Светловский
МПК: A46D 3/00
Метки: цилиндрической, щетки
...конец на корпусе 1 щетки, Здесь же закрепляют и конец гибкой ленты 2, которая, огибая направляющий ролик 3, сматывается со своего приторможенного барабана. Материал ворса 7 для образования петель ворса сматывают с паковок 12 и закрепляют на основе 14 на нижней ветви образованной ею Б-образной траектории. Затем включают привод вращения корпуса 1 щетки, привод вращения держателя паковок 12 с материалом ворса 7 и привод перемещения держателя 8 (привод поперечного перемещения суппорта станка) относительно корпуса 1 щетки и неподвижно закрепленного на основании 5 (станина станка) копира 6.При вращении диска 11 с материалом ворса 7 относительно плоского шаблона 13 и основы 14 из гибкого длинно- мерного материала происходит...
Способ изготовления торцовых щеток
Номер патента: 1286154
Опубликовано: 30.01.1987
Авторы: Мархай, Светловский
...1 и ленты-носителя 4 осуществляют в два параллельных ручья по разные стороныот неподвижного шаблона 2, обмоткунитевидным материалом ворса 3 обеспечивают с захватом обоих ручьев проволоки-основы 1, после чего ведутразрезание петель ворса по линии,симметричной относительно ручьев проволоки-основы 1, а намотку ленты-носителя 4 с закрепленными на ней петлями ворса на вращающуюся оправку 5производят с образованием двух щеток 6.Оправка 5 выполнена сменной,Используя сменные оправки различной формы (круглые, квадратные, треугольные и т.д.), можно получить иразличную форму корпуса щетки.Нитевидный материал ворса 3 предварительно наматывают на паковки 7, 45которые затем закрепляют на диске 8устройства.Варьируя скоростью вращения диска 8 или...
Устройство для изготовления торцовых щеток
Номер патента: 1253606
Опубликовано: 30.08.1986
Авторы: Мархай, Светловский
МПК: A46D 3/00
...18 с роликом 19 параллельно оси врашения шпинделя станка по закону, оп 1)еделяемому копиром 10. Корпус 3 установлен с возможностью съема (могут использоваться корпуса разных форм) и имеет паз 25 для закрепления конца ленты 4.Устройство работает следующим обраЛенту 4 сматывают с приторможенного барабана, пропускают между роликами 6 ии закрепляют в пазу 25 корпуса 3.Основу из гибкого длиномерного материала сматывают с приторможенного барабана, наматывают один - два витка на ролик 21, пропускают через отверстие 24 в держателе 12, укладывают в канавку плоского шаблона 14, пропускают через ролик 19, ролики 6 и 7 и крепят в пазу 15 сменного корпуса 3, накладывая основу 8 на ленту 4.При включении шпинделя станка лента 4 и основа 8 наматываются...
Способ изготовления цилиндрической щетки
Номер патента: 1253605
Опубликовано: 30.08.1986
Авторы: Мархай, Светловский
МПК: A46D 3/05
Метки: цилиндрической, щетки
...наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор И. СегляникЗаказ 46579 Изобретение относится к щетино-щеточному производству.Цель изобретения - упрощение способа и повышение производительности.На фиг, 1 представлена схема осуществления способа; на фиг. 2 - разрез А - А на фиг. 1.Способ изготовления цилиндрической щетки включает операцию формирования петель ворса 1 на цельном Ч-образном плоском шаблоне 2, имеющем режущую кромку 3.Операцию формирования петель ворса 1 на шаблоне осуществляют путем установки цельного Ч-образного шаблона 2, например, на токарном станке и навивки материала ворса на корпус цельного Ч-образного шаблона. Одновременно на другом токарном станке осуществляют закрепление цилиндрической оправки...

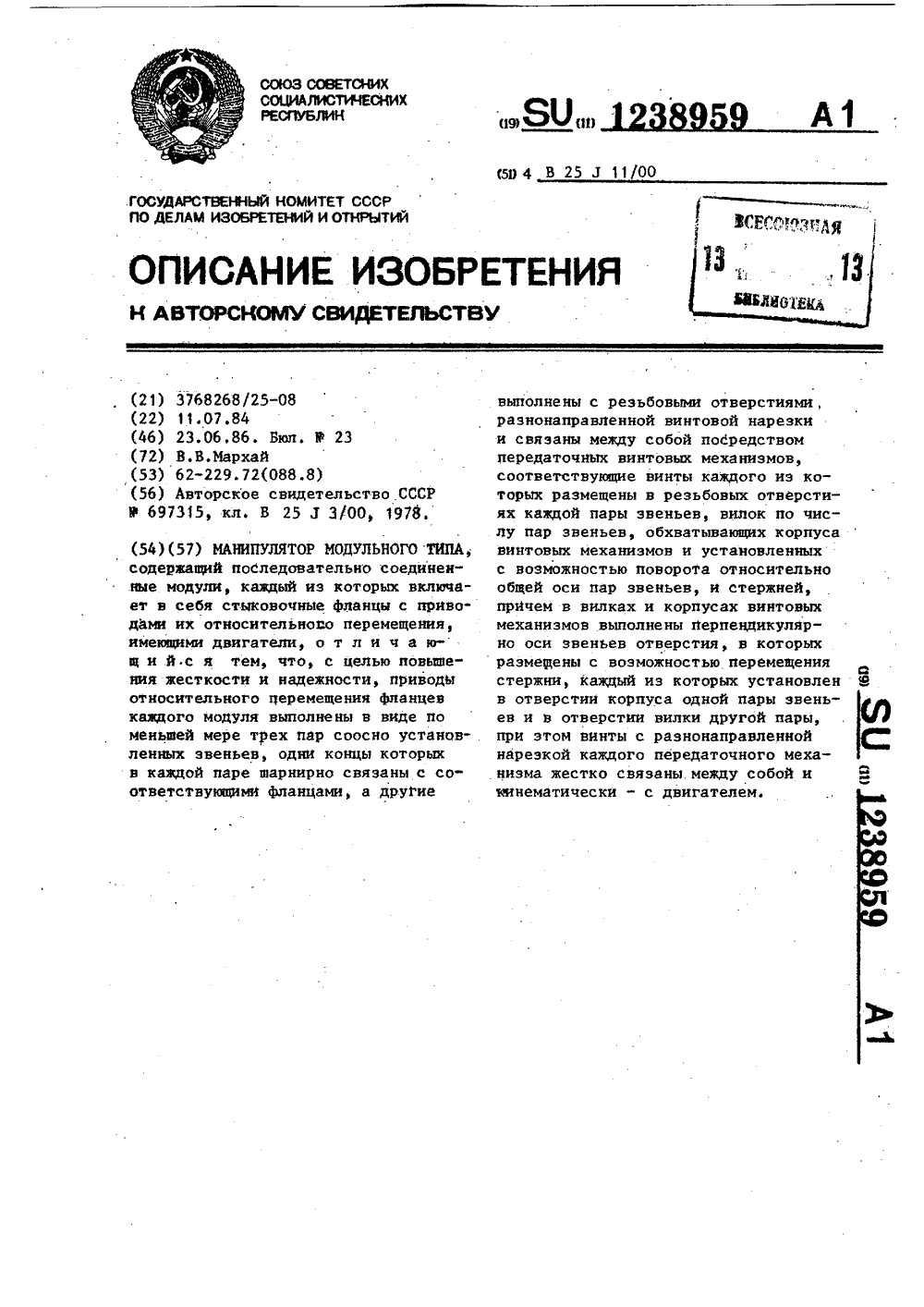

Манипулятор модульного типа
Номер патента: 1238959
Опубликовано: 23.06.1986
Автор: Мархай
МПК: B25J 11/00
Метки: манипулятор, модульного, типа
...17 и 18 в оболочке 19 типа "гибкий вал". Далее тросики идут к приводам, совершающим возвратно-поступательные дви 35 40Изобретение относится к машиностроению, а именно к манипуляторам,предназначенным для работы в труднодоступных местах.Цель изобретения - повышение 5жесткости и надежности манипулятора,На фиг. 1 изображен модуль манипулятора, общий вид; на фиг, 2 - конструкция выдвижного механизма; нафиг. 3 - разрез А-А на фиг, 2;на фиг. 4 - манипулятор, состоящий изряда модулейв сжатом положении; нафиг. 5 - то же в вытянутом положении;на фиг. 6 - вариант расположения манипулятора в пространстве. 15Модуль манипулятора состоит изтрех стержней 1, каждый из которыхустановлен в отверстии вилки 2 ив отверстии втулки 3 корпуса 4(фиг.1)причем...
Захватное устройство
Номер патента: 1217656
Опубликовано: 15.03.1986
Автор: Мархай
МПК: B25J 15/00
Метки: захватное
...23 корпуса Э посредством век .".4 и 25 крепятся гибкиеэлементы 26 и 27, связывающие черезб:.1 ки 28 два корпуса 3 с приводом.На оси 1 Э эксцентрикового механизмакрепится кронштейн 29 с винтом 30 иупругой прокладкой 31, винт проходитв отверстие кронштейна 32 и упирает.ся упругой прокладкой 31 в тело кронштейна 32, На конце каждого стержня5 закреплен наконечник 33.Захватное устройство манипулятораработает следующим образом,В начальном положении оба корпуса3 смещены к пластинам 4, и эажимные 0 15 20 25 30 35 40 45 1Фгубки-стержни 5, упираясь в пластины4, образуют своими наконечниками.33 плоскость. При перемещении корпусов 3 со стержнями 5 к изделию, стержни5, упираясь наконечниками в изделие,перемещаются относительно корпуса 3,Перемещение...
Способ изготовления цилиндрических щеток
Номер патента: 1207465
Опубликовано: 30.01.1986
Авторы: Мархай, Светловский
Метки: цилиндрических, щеток
...после введения в контакт с оправкой соответствующего участка основы при ее намотке,1207465 Составитель М. СонинаРедактор Н. Кастран ТехредЖ.Кастелевич Корректор А. Обручар Тираж 321 Подписное ВНИИПИ Государственного комитета СССР по.делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Заказ 71/3 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Изобретение относится к щетинощеточному производству,Цель изобретения - упрощениеспособа,На чертеже представлена схема5осуществления способа,Способ изготовления цилиндрических щеток состоит в следующемДве расположенные параллельно и 10 на расстоянии одна от другой основы 1 и 2 из длинномерного материала подают в плоскости, перпендикулярной осям вращения цилиндрических...
Способ изготовления цилиндрической щетки
Номер патента: 1134175
Опубликовано: 15.01.1985
Авторы: Мархай, Светловский
МПК: A46D 3/05
Метки: цилиндрической, щетки
...направлению подачи основы до полного освобождения шаблона от петель ворса., На фиг. 1 изображена схема токарного станка, на котором осуществляют подачу основы на цилиндрическую оправку; на З фиг. 2 - плоский шаблон; на фиг. 3 схема закрепления петель ворса на оправке и его разделение; на фиг, 4 - разрез А - А на фиг. 3; на фиг. 5 - схема размещения шаблона на основе; на фиг. 6 - схема огибания шаблоном основы.Способ изготовления цилиндрической щетки включает операцию формирования петель ворса 1 на .плоском шаблоне, состоящем из двух планок 2, закрепленных между собой скобами 3. Каждая планка 2 имеет режущую кромку 4. Планки 2 снабжены выступами 5 и отверстиями 6. Операцию формирования петель ворса 1 на шаблоне осуществляют путем...
177934
Номер патента: 177934
Опубликовано: 01.01.1966
Авторы: Буланов, Иванова, Коханова, Мархай, Московский, Попова, Рублинский, Соловой
Метки: 177934
...безискажеццого приема импульсов набора и исключения внесения затухания в разговорный тракт, к проводу б тракта ЛТС присоединен диод, нбрмальцо закрытый потенциалом, снимаемым с 20 последовательно включенного с ьнтм сопротцвлецця, и открываемый при подаче со стороны, встречной ЛТС, ца провод б отрицательных импульсов набора, а последовательно с этим диодом включена база транзистора, трацсли рующего в регистр ЛТС принимаемые импульсы,ражена электрическая схе На чертеже цзоо ма узла.В исходном сос тельной линии на земли, а во время од 1 закрыт отрица маемым с сопрот вод б д поте 1 ЗОЛИРО тенциал что ис ТСЯПИИ ПРО ХОДИТСЯ ПОразговора тельным п 1 ВЛЕНИЯ 2,оедцнцциалом ан, Дном, сцц- ключает Известные способы приема и трансляции импульсов...
Поле искателей вызовов атс
Номер патента: 94964
Опубликовано: 01.01.1953
Авторы: Бабицкий, Мархай
МПК: H01H 63/08
Метки: атс, вызовов, искателей, поле
...В случае занятости индивидуальных искателей вызов направляется к одному из коллективных резервных искателей 11 или 12.На фнг. 2 слева от вертикальной пунктирной .линии изображена часть схемы распредели геля вызовов, справа от этой линии пока. вана схема цепей индивидуальных и коллективных искателей вызоЗдесь обозначены: Д, Д, Д, в контак реле десятков в схеме распределителя вызовов; ХХ Х- контакты реле, отмечаюгцего незанятость данного искателя вызовов; КК, .К - обмотки реле в схеме искателей вызовов, осуществляющих подключение искателей вызовов.Пусковая цепочка контактов Х, - Хсодержит пять ветвей подключения индивидуальных искате. лей вызовов подгрупп абонентов и общий неразветвленный участок Х - Х соответствующий подключению...
