Поле искателей вызовов атс
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

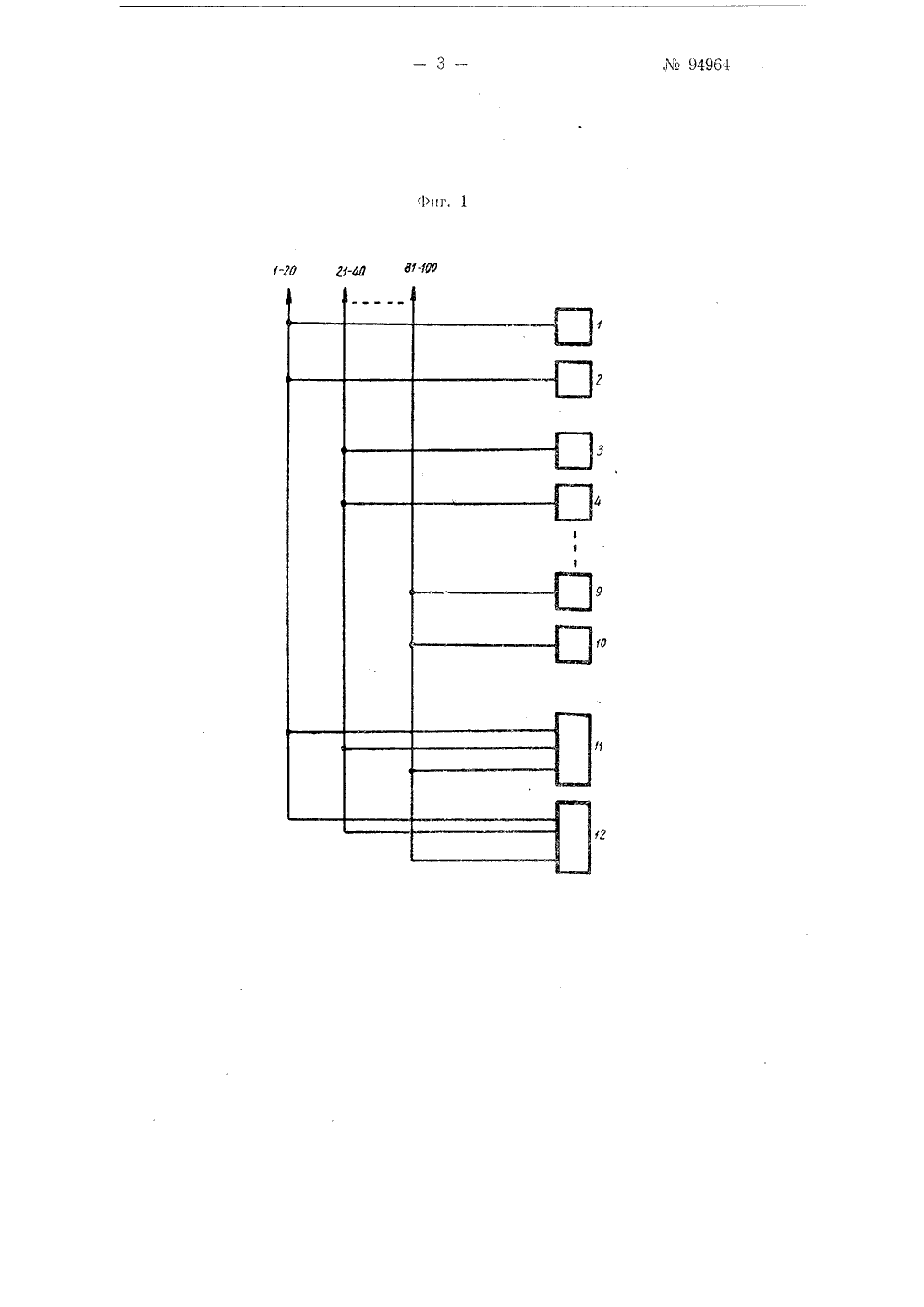

СССР АНИЕ ИЗОБРЕТЕ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ПОЛ Заявлс 1 января 1951 г. за М 68934452Министерство связи СССР ублиновано Боллстеие пзобретенийг М 1 за 1953 Изобретение относится к области автоматических те.лефонных станций с искателями вызовов,В суц 1 ествующих системах Л 1 С в поле искателей вызовов вкл 1 очены все абоненты данной группы, вследствие чего размеры поля искателей вызовов и стоимость их относительно велики, особенно в АТС релейной системы, где поле искателей вызовов состоит из реле.Предлагаемое поле искателей вызовов, работающих но способу ступенчатого включения, имсе г меньшие размеры и стоимость, чем известные искатели.Для этой цели поле искателей вызовов составляется из полей искателей вызовов малой емкости, доступных отдельным подгруппам абонентов, и полей коллективных резервных искателей, которые подключаются к абонен гу той нли иной группы прн занятостн всех индивидуальных нскате,тей малой емкости в этой подгруппе,На фиг, 1 изооражена скслетная схема ноля искателен; на фнг. 2 принципиальная схема пусковой цени искателей вызова. цнг 11 рами 1, 2, 3, 4, 9 и 10 (нг. 1) ооозначены управляющие комплекты искателей вызовов малон емкости, доступные отдельным подгруппам абонентов: искатели 1 и 2 доступны абонентам 1 - 20, искатели 3 и 4-абонентам 21-40 и т. д., искате,ли 9 и 10 доступны абонентам 81 - 100.Управляющие комплекты коллективных резервных искателей 11 и 12 вызовов имеют емкость поля в 100 номеров каждый и доступны всем подгруппам абонентов 1100 номеров,Вызов, возникший в какой-либо подруппе, обслуживае гся одним из искателей вызовов малой емкости, закрепленных за этой подгруппой, В случае занятости индивидуальных искателей вызов направляется к одному из коллективных резервных искателей 11 или 12.На фнг. 2 слева от вертикальной пунктирной .линии изображена часть схемы распредели геля вызовов, справа от этой линии пока. вана схема цепей индивидуальных и коллективных искателей вызоЗдесь обозначены: Д, Д, Д, в контак реле десятков в схеме распределителя вызовов; ХХ Х- контакты реле, отмечаюгцего незанятость данного искателя вызовов; КК, .К - обмотки реле в схеме искателей вызовов, осуществляющих подключение искателей вызовов.Пусковая цепочка контактов Х, - Хсодержит пять ветвей подключения индивидуальных искате. лей вызовов подгрупп абонентов и общий неразветвленный участок Х - Х соответствующий подключению коллективных резервных искателей.Схема работает следующим образом,Если, например, вызов возникает в первой подруппе аоонентов (первого или второго десятка), то срабатывает реле десятков Д, или Д, и своим контактом подает плюсовой потенциал к первой ветви пусковой цепочки. Если искатель свободен, то реле Х не показанное на схеме, сработает, его контакт Х, переключится и плюсовой потенциал от контакта Д, или Д, поступит в обмотку реле Ккоторое сработает и займет искатель 1, Если же этот искатель был занят, то плюсовой потенциал,через контакт покоя Х, и рабочий контакт Х., (если искатель не за. нят) поступит к реле К., и тогда будет занят искатель 2 первой подгруппы,Если оба искателя первой подгруппы заняты, то плюсовой потенциал поступает на один изсвободных коллективных резервных искателей 11 или 12 через контакты покоя Х Х, и рабочие контакты Хили Х. Таким же образом плюсовой потенциал поступает на коллективный резервный искатель при занятости индивидуальных искателей вызовов других подгрупп. Предмет изобретенияПоле искателей вызовов АТС, работающих по способу ступенчатого включения, о т л и ч а ю щ е ес я тем, что, с целью упрощения поля, оно составлено из полей искателей вызовов малой емкости, доступных отдельным подгруппам абонентов, и полей коллективных резервных искателей, которые подключаются к абоненту той или иной группы при занятости всех индивидуальных искателей малой емкости в этой подгруппе,949 б 4Фиг. 2 ( 11 1 1 .г Отв, редактор И. Д. Тихомиро Стандарггиз. Поди. к печ. 17 Хг. Объем 0,25 п. л. Тираж 400, Цена 50 копГор. Алатырь типография2 Министерства культуры Чувашской АССР, Зак. 61
СмотретьЗаявка
445347, 31.01.1951
Бабицкий И. А, Мархай Е. В
МПК / Метки
МПК: H01H 63/08
Метки: атс, вызовов, искателей, поле
Опубликовано: 01.01.1953
