Номер патента: 934185

Опубликовано: 07.06.1982

Авторы: Арбайтман, Конюх, Кунин, Лифшиц, Маркачев, Махтин, Серый, Чаплыгин

МПК: F27D 13/00

Метки: обжига, подогрева, шихты

...балки 16 коробчатого типа с ходовыми колесами 17.3 несущей балке 16 коробчатого типа вверхней ее части в направляющих втулках18 вертикально установлены по количествуодновременно перемещаемых бадей подъемники 19, которые сверху имеют седло 20 дляцапфы 21, прикрепленной к боковой поверхности бадьи, а снизу к подъемнику прикреплен каток 22, установленный с возможностьюпродольного перемещения по направляющейвтулке 18, на неподвижной балке 23, расположенной на опорных роликах 24 в полости несущей балки 16 коробчатого типа иукрепленных в ней соответствующим образом.Подвижная балка 23 в месте контакта с катками 22 имеет наклонные выступы 25, закан.чивающиеся с одной стороны горизонтальными площадками 26 с упорами 27, ограничи.вающими ход...

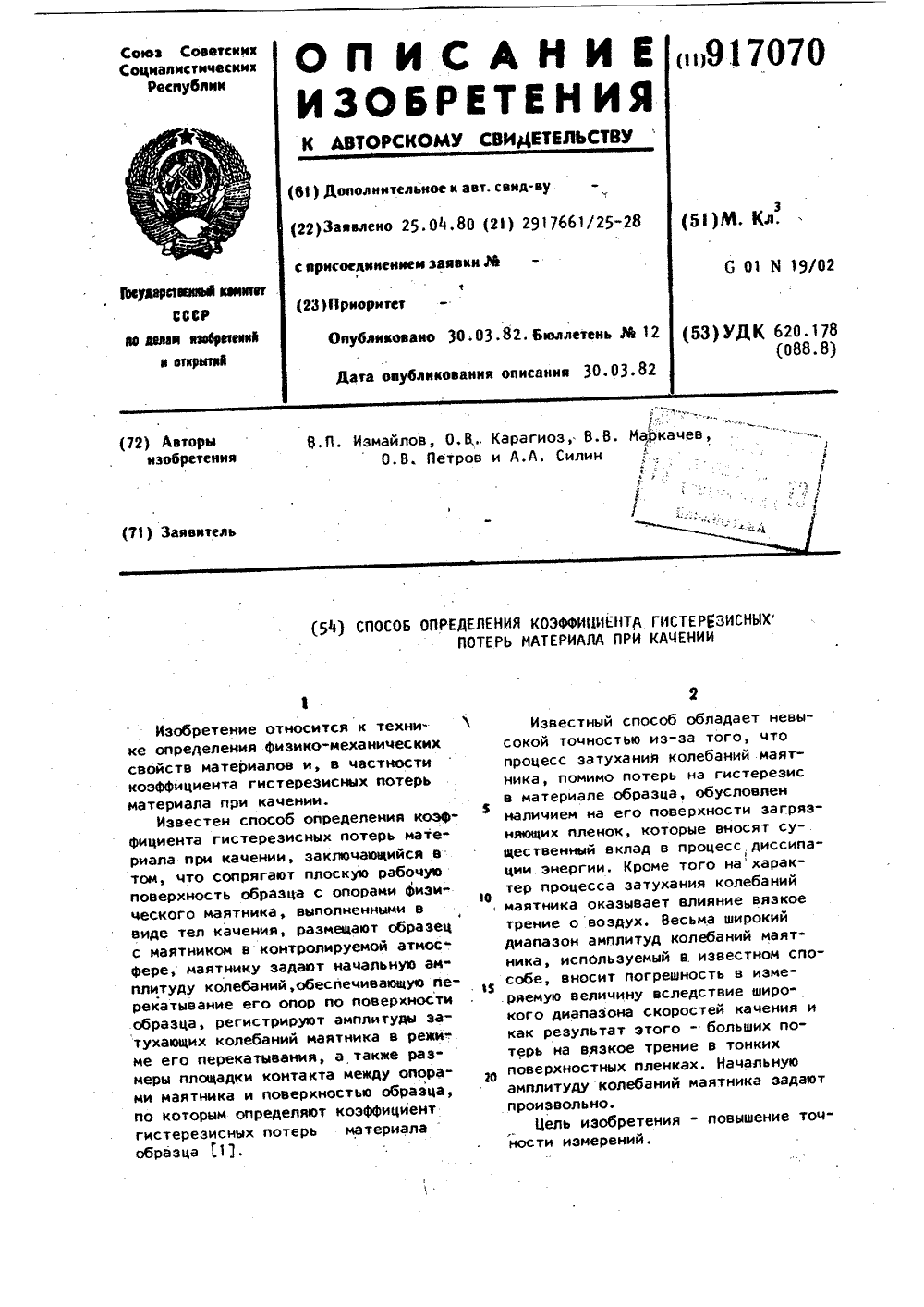

Номер патента: 917070

Опубликовано: 30.03.1982

Авторы: Измайлов, Карагиоз, Маркачев, Петров, Силин

МПК: G01N 19/02

Метки: гистерезисных, качении, коэффициента, потерь

...в виде тел качения (изображены 2 сферические опоры; в случаецилийдрической формы используетсяодна опора), опирается на плоскуюрабочую поверхность образца 3. Устройство оснащено соленоидом 6, предназначенным для задания физическомумаятнику 4 начальной амплитуды колебаний, и блоком измерения затухающих амплитуд колебаний маятника,состоящим из флажка 7, установленного на маятнике 4, фотодиодов 8 исветодиодов 9, установленных на камере 1.Способ реализуется следующим обра. зом,Перед началом измерений .опоры 5(предпочтительной Формой опор 5 является сферическая) и плоскую рабочуюповерхность образца 3 обезжиривают,после чего физический маятник 4 устанавливают опорами 5 на плоскую рабочую поверхность образца 3. Из ка"меры 1 с помощью вакуумных...

Номер патента: 916952

Опубликовано: 30.03.1982

Авторы: Конюх, Маркачев, Серый, Чаплыгин, Юрченко

МПК: F27D 13/00

Метки: обжига, подогрева, шихты

...бадьи1 и 2 с цапфами 3 и 4, которые установлены в посадочные гнезда 5 и 6 опорныхоснований 7. Сверху над бадьей 1 с замасленной шихтой установлена крышка 8, анад бадьей 2 с обезмасленной шихтойкамера 9 дожигания. В верхней части крышки 8 тангенциально к ее боковой поверхности установлен газоход 10, снабженный тяговоздуходувным средством 11, например,дымососом, и соединенный с камерой 9 дожигания. В крышке 8 ниже места подключения газохода 10 тангенциально установлен воздухозаборный патрубок 12 для забора воздуха с регулировочной заслонкой 13.Газоход 10 подсоединен к камере дожигания сверху по оси ее свода 14, в которомвыполнено отверстие для установки горелки 15.Крышка 8, камера 9 дожигания, газоходы и тяговоздуходувное средство...

Номер патента: 873461

Опубликовано: 15.10.1981

Автор: Маркачев

МПК: H04N 5/66

Метки: воспроизведения, изображений

...поджигающих и гасящих импульсов. Эти же коды строки видеосигнала в момент записи в преобразователь 8 амплитуды видеосигнала во временной интервал появляются на его выходах. Эти кодЫ поступают на вторые входы блока 11 сравнения кодов, на первые входы которого поступают нулевые коды с адресно-сканирующего блока по координате У. На выходах блока 11 сравнения кодов (фиг.29)появляются импульсы, только на тех разрядах, где коды равны нулю, Эти импульсы по управляющим входам электронных суммирующих ключей вертикальных 2 шин производят включение гасящих импульсов,(фиг.2 ) генератора 4 поддерживающих, поджигающйх и гасящих импульсов на выбранные вертикальные шины. ячейки, находящиеся в пересечении выбранной горизонтальной и выбранных...

Номер патента: 865897

Опубликовано: 23.09.1981

Авторы: Бахшиян, Маркачев, Рауд, Резников, Фейгин

МПК: C10G 9/34

Метки: аппарат, металлов, переработки, пленки, присутствии, расплавов, солей, углеводородов

...счетуменьшения длины реактора 1 от 80100 и дпя змеевика, до 4-8 м длявертикальной трубы) и эа счет повышения эффективности теплообмена вреакторекоэффициент теплоотдачи2 ккалувеличивается от б1 О р ча г аддля змеевика, до 10 - 104кка/М.час граддля вертикальной трубы) уменьшить время контакта до 0,02-0,04 с, В резуль"тате. выход низших олефинов в предлагаемом аппарате в сравнении с известным аппаратом увеличивается наЗОЛ и более и составляет 465 вес,7,Снабжение регенератора патрубкомдля ввода восстановительного газапозволяет за счет восстановленияокислов проводить эффективную регенерацию расплаваи, тем самым, позволяет довести длительность пробегарасплава до 500 ч. Наряду с этим, 35использование восстановительного газа позволяет исключить...

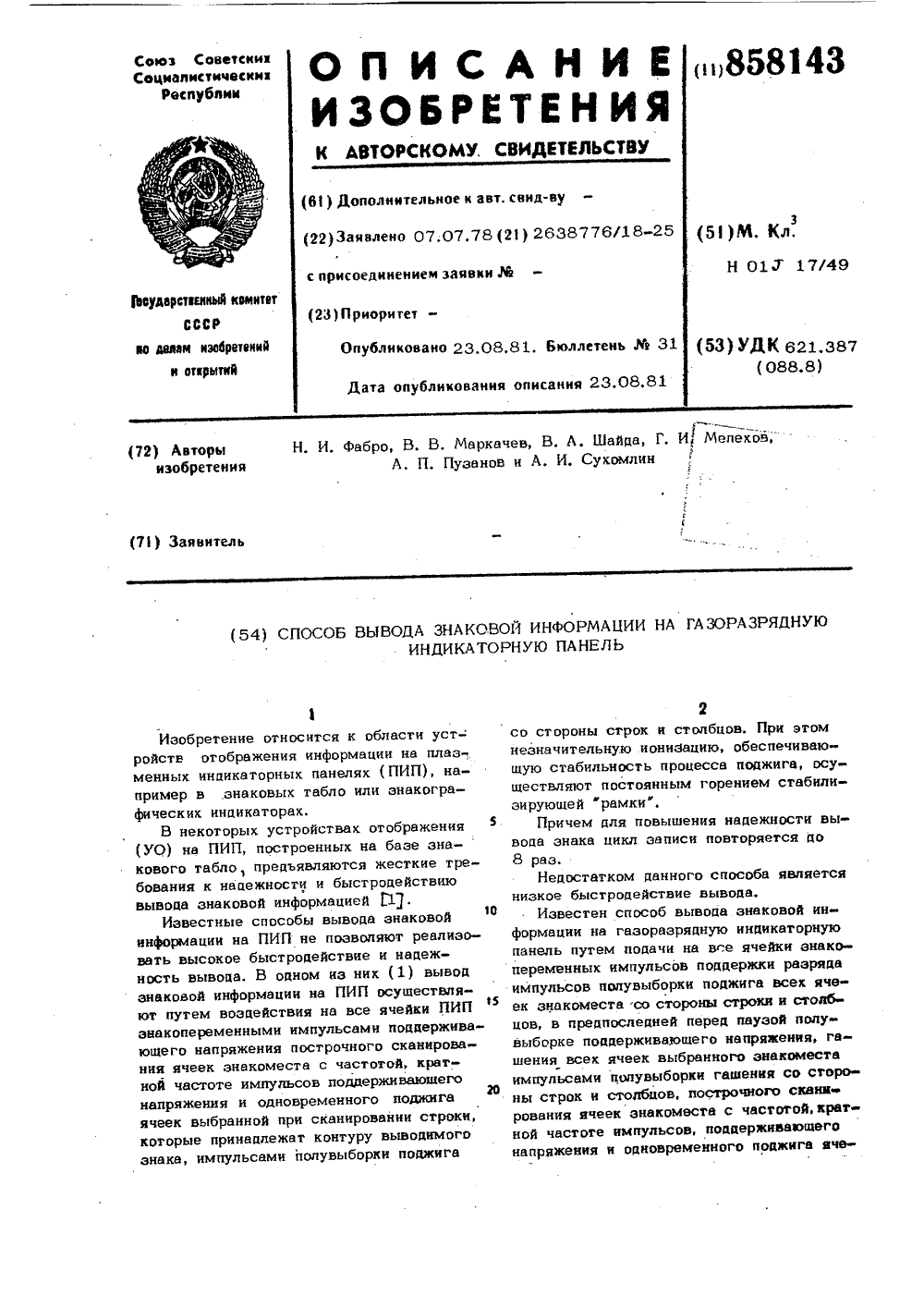

Номер патента: 858143

Опубликовано: 23.08.1981

Авторы: Маркачев, Мелехов, Пузанов, Сухомлин, Фабро, Шайда

МПК: H01J 17/49

Метки: вывода, газоразрядную, знаковой, индикаторную, информации, панель

...полувыборки гашения со стороны строки и столбца, расположенными в паузе между импульсами поддерживающего разряда. Так как запись знаковой информации производится гасящими импульсами, кото рые могут быть выбраны очень узкими(от 1 ао 0,3 мкс), и учитывая то, что гашение производится значительно стабйльнее, чем поажиг, можно легко определить, что преалагаемый способ вывоаа знаковой информации облааает более высокими быстродействием и надежностью вывода по сравнению с известным способом.На фиг. 1 приведены осциллограммы напряжения, подаваемого на ячейки выбранного знакоместа при записи знака преалагаемым способом; на фиг. 2 - пример написания знака согласно предлагаемому способу.На фиг, 1, 2 приняты следующие обозначения: импульсы 1...

Номер патента: 851049

Опубликовано: 30.07.1981

Авторы: Конюх, Маркачев, Серый, Чаплыгин, Юрченко, Яковчук

МПК: F27B 1/20

Метки: бадья, загрузкишихты, подогрева

...материала с днищем, состоящим из двух створок 4, прикрепленных на шарнирах 5 кбоковой поверхности муфеля и имеющих отверстия для прохода дымовых газов. На наружной поверхности кожуха бадьиустановлена траверса 6 с грузоподъемными цапфами 7, которая с помощьютяг, выполненных из двух звеньев 8 и9 и связанных между собой шарниром10, соединена шарниром 11 со створками 4 днища. Тяги 8 установлены в сальниковом уплотнении 12 в юбке кожуха.На боковой наружной поверхности кожуха 1, под подвижной траверсой 8, симметрично с обеих сторон бадьи жестко к кожуху прикреплены по две опоры 13 в которые вставлены оси 14, несущие на себе подвижные опорные пяты 15, одетые на эту ось с возмож.ностью продольного перемещения, подпружиненные пружиной...

Номер патента: 836492

Опубликовано: 07.06.1981

Авторы: Конюх, Маркачев, Серый, Чаплыгин, Юрченко

МПК: F27D 3/12

Метки: завалочная, индукционной, печи, тележка

...бадьи, выполненный в виде двух рычагов 4 с захватами 5 для бадьи с одной стороны и зубчатыми секторами 6 с дру-, гой стороны, сочлененных с механизмом привода 7, обеспечивающим снятие загрузочной бадьи и рольганга или стенда, Зубчатые сектора рычагов 4 соединены с амортизаторами 8, прикрепленными к раме 1. С другой стороны на установлен ных на раме направляющих 9 смонтирован приемный стол 10 с посадочным гнездом 11 с возможностью продольного перемещения, подпружиненный пружинами 12, .удерживающими стол в нерабочем положе нин у рычаговПриемный стол огражден теплоизолирующим кожухом 13 с вытяжнь.ч патрубком 14, который при загрузке печи подключается к вентиляционной системе 15 цеха, Движение тележки от стен- З 0 да к печи и в обратном...

Номер патента: 829370

Опубликовано: 15.05.1981

Авторы: Каран, Козловский, Маркачев, Орлов, Царьков, Чакалев

МПК: B23K 11/30

Метки: контактной, точечнойсварки, электрод

...окон в стенке токопроводящего стержня, на котором установлена неподвижная опорная гайка,зафиксированная подвижной гайкой истопорным стержнем, а обжимнаявтулка выполнена с резьбовым участком, сопряженным с резьбой опорнойгайки.Кроме того, между опорной гайкойи токопроводящим стержнем установлена диэлектрическая прокладка, а 40стопорный стержень выполнен из токонепроводящего материала.На чертеже изображена схемаэлектрода,Подвижная обжимная втулка 1 имеет щ 5резьбу, посредством которой она со"пряжена с опорной гайкой 2. Неподвижная опорная гайка 2 зафиксирована на токопроводящем стержне 3 подвижной гайкой 4 и стопорным стержнем5. Между токопроводящим стержнем 3и опорной гайкой 2 установлена диэлектрическая прокладка б. Замкнутая...

Номер патента: 813812

Опубликовано: 15.03.1981

Автор: Маркачев

МПК: H04N 3/16

Метки: ра-диально-круговой, развертки, сигнала, формирователь, цифровой

...угла с в пределах 0 -иЯ-:.Я" коды младших разрядов с,на выходе первого и второго коммутаторов 3, 4 соответственно равзг зны с,и с(,а в пределах -- 3 и г 1-Я - 2 Я равны 4, и с 1,. Источник 7 вырабатывает тактовые импульсы с частотой в соответствии с выбран ной дискретизацией дальности, которые поступают на первые входы логических элементов ИЛИ/ЗАПРЕТ 10, 11, Пусть за время прямого хода развертки число таких импульсов равно п и это число линейно зависит от времени и(1), т. е, от текущей дальности Р,и(1) = Р(1).С выхода первого логического элемента ИЛИ/ЗАПРЕТ 10 импульсы поступают на импульсный вход первого умножителя 8, где они перемножаются на код сК 4, поступающий на кодовые входы первого умножителя 8 с выхода первого...

Номер патента: 780156

Опубликовано: 15.11.1980

Авторы: Кондратов, Маркачев, Трубицин, Швирст

МПК: H03F 3/00

Метки: отклонения, усилитель

...чертеже приведена структурнаяэлектрическая схема предложенногоусилителя отклонения,усилитель отклонения содержит каскад 1 предварительного усиления,двухтактный выходной каскад 2, отклоняющую катушку 3, резистор 4, блок 5сравнения, управляемуюпроводимость б,Усилитель отклонения работает сле"дующим образом.В исходном состоянии биполярныйключ управляемой проводимости б ра"зомкнут и при поступлении прямоугольного импульса на вход каскада 1 предварительного усиления ток в отклоняющей катушке начинает нарастать со скоростью, определяемой источником питания двухтактного выходного каскада 2и инд,ктивностью отклоняющей катушки 3, В момент срабатывания биполяр 1 чого ключа управляемой проводимости б780156 1 О формула изобретения...

Номер патента: 674057

Опубликовано: 15.07.1979

Авторы: Малинко, Маркачев

МПК: G06K 15/20

Метки: знаков, трубки, формирования, экране, электроннолучевой

...положительный выброс напряжения. Величина этого напряженияфиксируется на уровне Еч с помощью элемента 4,подключенного к элементу 8. 11 ри этом ток вотклоняющей катушке 9 линейно совпадает, про.текая по цепи: отклоняющая катушка 9, первыйэлемент 4 развязки, элемент 8 памяти, третийэлемент 6 развязки, и заряжает элемент 8, кото.рый имеет большую величину емкости,Каждый раз, когда на вход ключей 2 и 3 по.ступает управляющий импульс 13 для формирования "ступеньки" тока, напряжение на элемен.те 8 через второй ключ 2 и второй элемент 5развязки разряжается на источник напряжения 7до величины Еч равное Е,.Таким образом происходит возврат энергии,запасенной в отклоняющей катушке 9, в источник 7, Напряжение на элементе 8 после первоговключения...

Номер патента: 666660

Опубликовано: 05.06.1979

Автор: Маркачев

МПК: H04N 3/14

Метки: амплитуды, временной, импульсов, интервал, многоканальный

...5 в импульсы записи и считывания и направляются в свой канал преобразования 6 во вре- вменной интервал, которые работают аналогично и отличаются лишь временем задержки атих импульсоВ каждом канале преобразования 6 импульсы с выхода формирователя 5 импульсов записи и считывания поступают накоммутируемый вход 10, где с помощьюкода счетчика 4 на управЛяющих входах11 направляются поочередно на первую горизонтальную шину 12, затем на вторуюи т.д. Распределение импульсов по ячейкам ПИП 7 вдоль горизонтальных шин 12Осуществляется с помощью распределитедя 3 импульсов, подключенного к вертикальным шинам 13 ПИП 7. При наличииимпульса на одной из горизонтальных шин12 и на одной иэ вертикальных шин 13ячейка ПИП 7 поджигается. Ее поджиги...

Номер патента: 656195

Опубликовано: 05.04.1979

Авторы: Быков, Кузьменко, Маркачев, Томашевский

МПК: H03K 5/156

Метки: координат, системы, цифровой

...датчиканаклоняют в сторону отметки. Датчик 1 при этом раскладывает перемещение на прямоугольные составляющие и вырабатывает импульсы приращения Ь У со знаком приращения +Л или - Л У и Л Х со знаком приращения + Л Х или - Ь Х. Так как формирователь развертки растраи электронного визира работает в полярных координатах, те приращения декартовых координат Л Х, Л У преобразуются устройством в приращения полярных координат Ла и ЬД, которые суммируются в счетчиках 4, 5 с кодами а и Д. Новые значения кодов а +Ьа и Д+ЛД перемещают визир по направлению движения ручки управления, Преобразования кода а. в коды япа и сова осуществляются с помощью цифрового синусно-косинусного преобразователя 2, на который от источника синхроимпульсов 3 поступают...

Номер патента: 640423

Опубликовано: 30.12.1978

Авторы: Маркачев, Швирст

МПК: H03K 5/156

Метки: радиально-круговой, развертки, синусно-косинусный, формирования, цифровой

...знаковым разрядом функции э 1 па. Для формирования знакового разряда функции сова используется цифровой фазосдвигатель 2, На вход преобразователя 5 код - временной интервал код поступает с выхода переключателя кода 14, который по импульсам синхронизатора 13 операция з 1 па или операция сова переключает код с одного из коммутаторов кодов 3 или 4, которые коммутируют прямой и инвертированный код датчика 1 в пределах 90, что необходимо для формирования кода з 1 па (или сова) в пределах от 0 до 180.Цифровой генератор 6 эталонного синусоидального кода от 0 до 90 вырабатывает коды з 1 па или сова на одном из участков аппроксимации, количество которых определяется числом старших разрядов кода с выхода переключателя кода 14, При этом на...

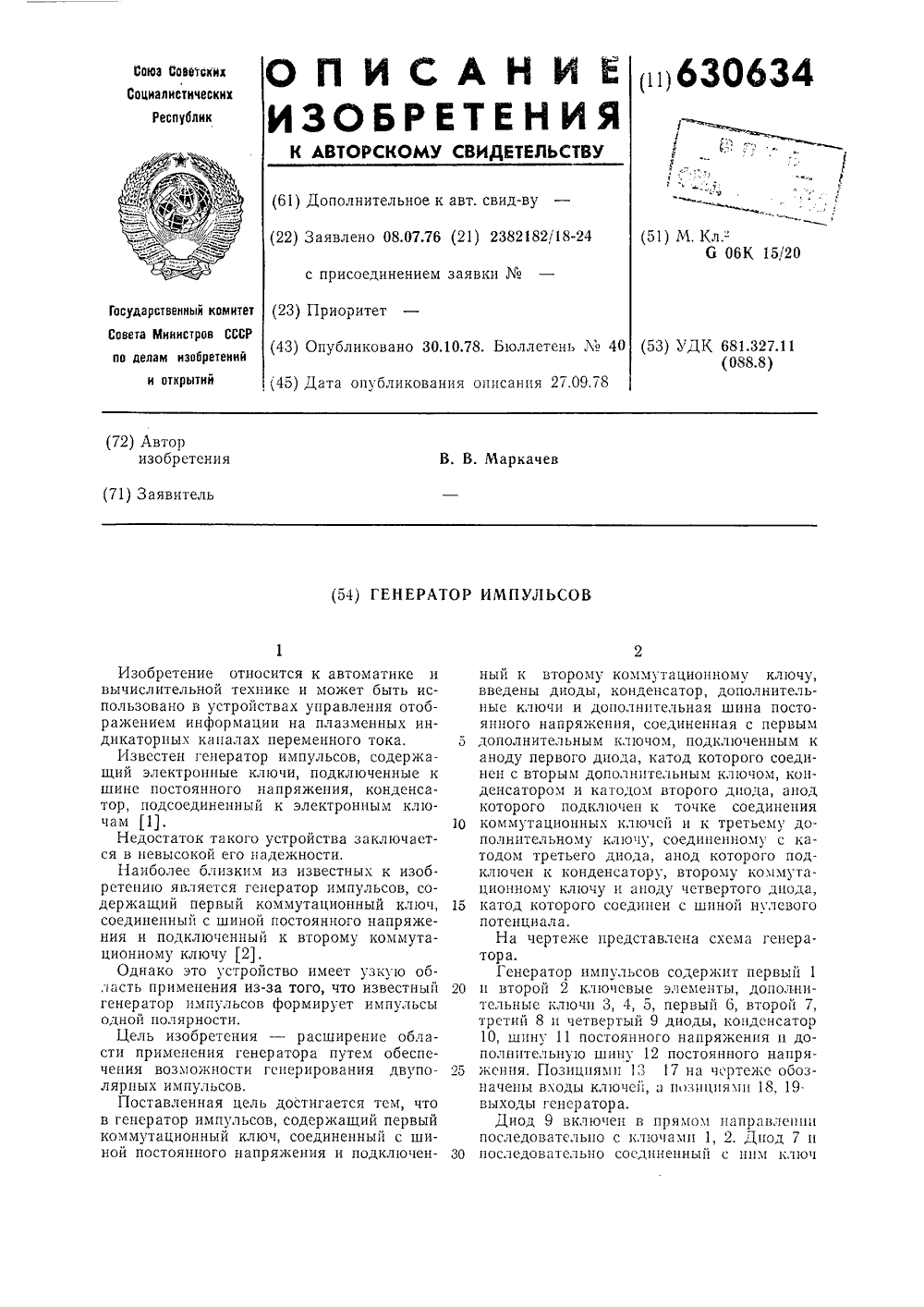

Номер патента: 630634

Опубликовано: 30.10.1978

Автор: Маркачев

МПК: G09G 3/28

Метки: генератор, импульсов

...на чертеже обозначепы входы клоче 11, а позициями 18, 19- выходы гсп ср а тор а.Диод 9 включен в прямом направлепии последовательно с ключами 1, 2. Диод 7 и последовательно соединенный с ним ключо 30634 Анти пе Корректоры: В. Дод и О. Данншева охре едактор И. Грузов Подппспос прик 7 Ч 1:1. М 1119 Заказ В 5, 1; ппограсри 5, вр. Сапунова,4, включенные в прямом направлении, вместе с диодом 9 и ключом 2 образуют противоположные плечи мостовой схемы, в диагональ которой подключен конденсатор 10.гМежду точкой соединения диода 9 и конденсатора 10 вкл 1 очсны нослсдоватсл 1 ню сосдипспныс в прямом папранлспин дно;1 8 и ключ 5, а между точкой Осдинспия диода 6 и конденсатора 10 и дополнительной о шиной 12 постоянного напряжения --...

Номер патента: 620866

Опубликовано: 25.08.1978

Авторы: Борисова, Желобцов, Камышков, Каран, Лукин, Маркачев, Попов

МПК: G01N 3/00

Метки: качества, сварного, соединения

...соединения.Это достигается тем, что лепестки образуют, вырезая часть приваренного металла по контуру большого сечения.На Фиг. 1 изображен сварной узел клинопрессового соединения, который подвергают контролю, вид сбоку 1 на Фиг. 2 - сечение А-А на Фиг.1.Узел сварного клинопрессового сое-, динения содержит внешний 1 и внутренний 2 клинья, буртик 3 из лепестков 4.Способ осуществляется следующим образом.В верхней части готового клинопрессового соединения вырезают часть приваренного металла на глубину, превыШающую толщину приваренного металла (толщину внешнего клина 1 в исследуемой части), образовавшийся буртик 3 разрезают иа лепестки 4. К каждому иэ лепестков 4 поочередно прикладйвают усилие до разрушения лепестка.Выбор места...

Номер патента: 590069

Опубликовано: 30.01.1978

Авторы: Беляков, Долматов, Заверина, Каменский, Ломакина, Маркачев, Трещалин, Удов

МПК: B22C 3/00

Метки: краска, литейных, противопригарная, стержней, форм

...смесь воды и25 жидкого стекла. Затем смесь поливинилацетатной дисперсии с поверхностно-активнымвеществом и олифой вливается тонкой струейв смесь воды и жидкого стекла, Далее готовится паста путем перемешивания наполни 30 теля с 1/3 готовой жидкой композиции, В па45,0 50,0 Таблица 2 Состав,Свойства 4 (прототип) 0,9 - 12,02,5 - 3,09 - 10 3 - 4 5 - 6 17 - 18 4 ч24 ч 18 - 19 1,22 1,22 Удельный вес краски, г/смфПрочность на разрыв, кг/см 1,34 70 110 1140 Не высыхает сту вливается жидкая композиция и перемешивается до однородного состава. Количество вливаемой жидкой композиции зависит от принятого метода окраски и требуемого ее удельного веса. Рекомендуется, например, иметь следующий удельный вес краски для Поливинилацетатная...

Номер патента: 562886

Опубликовано: 25.06.1977

Авторы: Маркачев, Рувинский

МПК: H01M 2/26

Метки: источников, обжатия, обрезки, пакетах, пистонов, токосборников, химических, электродов

...втулки 5, связанные через тяги б и рычаги 7 с обжимками 8, имеющими выталкпватели 9 с пружинами 10, ножи 11, смонтированные в подпружиненных держаьках 12, которые размещены на вертикальных осях 1 З, закрепленных в вилках 14, Усилие реза обеспечивается пальцами 15, которые расположены в отверстиях 1 б, и диском 17, установленчом на штоке 18 пневмоцплиндра. К устройству подается пакет электродов 19 с токо- сборниками 20 и пистонами 21.Устройство работает следующим образом.При поступательном движении вверх пакета электродов 19 токосборнпки 20 упираются в торцы обжимок 8. Возникающее усилие сжатия через рычаги 7 и тяги б воспринимается упругими втулками 5, Одновременно лишняя часть пистонов 21 упирается в выталкиватели 9, сжимая пружины...

Номер патента: 554611

Опубликовано: 15.04.1977

Автор: Маркачев

МПК: H03K 1/00

Метки: генератор, индикаторной, панели, плазменной, поддерживающего

...26, 27 и конденсатора 29 - к резистору 17.В цепи управления введены дополнительные управляющие каскады 30 и 31 с развязывающими резисторами 32, 33 соответственно.Входы дополнительных управляющих каскадов 30 и 31 соединены с дополнительными входными шинами 34, 35 соответственно, Выходы дополнительных управляющих каскадов 30 и 31 через резисторы 32 и 33 соединены с местами соединения входных обмоток 15, 16 и 18, 19 соответственно.Вторые выводы диода 25, конденсатора 28 и диода 2 и конденсатора 29 соединены с источником питания 21 цепей управления, а вторые выводы диодов 24 и 26 - с выходами 36, 37 ключевого элемента.Генератор поддерживающего напряжения для плазменной индикаторной панели работает следующим образом.Импульсы управления с...

Номер патента: 552088

Опубликовано: 30.03.1977

Авторы: Лозович, Маркачев, Овчаренко, Пелех

МПК: A61N 1/32

Метки: двигательных, лечения, реабилитации, функций

...раздражением в которых вызывают целенаправленное движение в голеностопном суставе, накладывают поверхностные электроды,В ушнои раковине пациента за точник звука. Портативный элек лятор располагают, например,одежды пациента, что позволяет самостоятельную ходьбу в опредСигналом с поверхностных электродов вызывают сокращение мышц, осуществляющих тыльное разги 6 ание стопы, обеспечивающее 10 целенаправленное движение в голеностопномсуставе.Сигналом от источника звука одновременнораздражают слуховой анализатор, Больному предлагают усвоить ритм работы портативно го электромиостимулятора таким образом,что бы начало действия сигналов совпадало с моментом отрыва носка стопы во время осуществления шагового движения. Во время тренировочного...

Номер патента: 508716

Опубликовано: 30.03.1976

Авторы: Духовской, Дымов, Звонарев, Маркачев, Семенов, Силин, Шварев

МПК: G01N 3/00

Метки: исследования, свойств, физико-механических

...измерительных органов, и установлен подвижно в направлении, перпендикулярном плоскостям установки измерительных органов. На чертеже показана предлагаемая установка.Она содержит вакуумную камеру 1 с рабочимп фланцами 2, расположенными последо 5 вательпо в параллельных плоскостях, а которых установлены измерительные органы 3,расходящиеся внутри камеры 1.Образцедержатель 4 с отверстием 5, оськоторого параллельна оси измерительных ор 10 ганов 3, передвигается в направлении, перпендикулярном плоскостям установки измерительных органов 3, по направляющим 6 посредством привода .В зависимости от определяемых свойств та 15 кими могут являться приборы для определсия модуля упругости, теплофизическихсвойств, коэффициента линейного расширеия и...

Номер патента: 488362

Опубликовано: 15.10.1975

Автор: Маркачев

МПК: H04N 5/70

Метки: индикаторное, телевизионное

...определяемые временным положением импульсов на входе приема кода регистров памяти, происходит перезапись кода, где он хранится без изменения до поступления следующего импульса приема кода, За период следования импульсов приема кода дважды происходит запись кода в панель, вначале с регистра 16 памяти, затем с регистра 17 памяти. Коммутации кодов регистров осуществляется коммутатором 22. Одновременно с коммутацией кодов регистров 16 и 1 памяти осуществляется коммутация источников питания (на чертеже не показаны) при помощи коммутатора 18 напряжения на входе питания деширатора, благодаря чему в панель при записи кодов от разных регистров 16 и 17 памяти вносятся различные по величине заряды, которые определяют различие в яркости...

Номер патента: 486396

Опубликовано: 30.09.1975

Авторы: Данилов, Маркачев, Мелехов, Сухомлин

МПК: H01J 17/48

Метки: индикаторной, панелью, плазменной

...образом.30 В момент ь когда к электродам я иприкладывается поджпгающпй импульс,вышающий по амплитуде напряжение поджига, происходит разряд, сопровождающийся быстрым образованием большого количества ионов и электронов. Образующиеся электрические заряды перемещаются в направлении электродов и аккумулируются на стеклянной стенке ячейки в виде электрического заряда стенки. Благодаря наличию этого заряда на стенках ячейки образуется напряжение Уст (на фиг, 1 показано пунктиром), которое имеет противоположную полярность относительно напряжения поджигающего импульса. В этом случае на газовый промежуток будет действовать сумма напряжения поджигающего импульса и напряжения стенки Уст, Это суммарное напряжение будет уменьшаться по мере роста...

Номер патента: 479108

Опубликовано: 30.07.1975

Авторы: Данилов, Маркачев

МПК: G06F 3/14

Метки: экран, электролюминесцентный

...5 напряжения - Е электролюминофор 4 на пересечении двух из четырех проводящих полос 1 и 5 оказывается под напряжением 2 Е и начинает светиться, излучая световой поток 8 с 1/4 площади лервого каскада. Световой поток 8 через прозрачный слой диэлектрика 9 и горизонтальные прозрачные проводящие полосы 10 воздействует на фоторезистор 13 на 1/4 части площади второго каскада, резко уменьшая его сопротивление, Второй и после. дующие каскады представляют собой наборь 1 элементов совпадения на три входа, два из которых потенциальные, а третий - оптиче. ский. Поэтому при наличии на входе нечетных горизонтальных полос 11 или на входе четных горизонтальных:проводящих полос 12 напряжения +Е, а на входе от нечетных вертикальных прозрачных полос 15...

Номер патента: 474063

Опубликовано: 15.06.1975

Авторы: Маркачев, Рувинский

МПК: H01M 35/32

Метки: источников, обжатия, обрезки, пакетах, пистонов, токосборников, химических, электродов

...упираются в рычаги 18, которыми посредством тяг 19 и упругих втулок 20 обеспечиваетсякомпенсация усилия обжатия токосборников 21,В неподвижном кронштейне 22 закрепленыоси 23. На последних поворачиваются рычаги24, которые посредством регулируемых упоров 25 перемещают по направляющим 26 ножи 27. Исходное положение ножей фиксируется пружинами 28, насаженными на направляющие штыри 29, способные поворачиватьсявокруг осей 30.Работает устройство следующим образом.Обрабатываемый пакет 31 (см. фиг. 3) устанавливается вместе со сборочным приспособлением на подъемный стол 5 (см. фиг. 1),который при нажатии педали 7 перемещаетсяпо вертикали вверх. При этом токосборники21 (см. фиг. 3) упираются в торцы обжимок15, а лишние части пистонов входят...

Номер патента: 471981

Опубликовано: 30.05.1975

Авторы: Каран, Коростина, Кузнецов, Маркачев, Попов

МПК: B23K 35/36

Метки: пайки, флюс

...для п ержащий 5 борный ангидрид 25%, фто лий 35%и фторборат калия 40%.Цель изобретения - создание флюса, обладающего высокой активностью при пайке.Это достигается тем, что в предлагаемый 10 флюс введены криолит 4 - 6% и хлористый цинк 8 - 10%, а остальные компоненты взятыв следующем соотношении, вес. %:Тетрафторборат калия 56 - 60Борный ангидрид 27 - 29Тетрафторборат калия с борцым ангидридом составляют основу флюса, а указанное соотношение компонентов приближается к эвтектическому, Изменение процентного соот ношения этих компонентов приведет к нежелательному повышению температуры плавления.Криолит выбран в качестве флюсующсго компонента, способного взаимодействовать с 25 окисью алюминия. Увеличение криолита во флюсе приводит к...

Номер патента: 466503

Опубликовано: 05.04.1975

Авторы: Данилов, Маркачев, Мелехов, Сюрха

МПК: G09G 3/28

Метки: индикации

...каждой шины, источник питания 8 ключей и источник питания 9 логических схем. чи 7 выполненьранзисторной,ной логики.выполнении ключа по схеме диоисторной логики схема совпадениясодержит диоды 10 и резистор 11.ненни ключа по схеме транзистсторной логики вместо диодов 10 сдения содержит многоэмиттерный, Выходной каскад содержит входи выход 13.Генератор 5, источник питания ключей 8 и источник питания логической схемы 9 включены последовательно. Вход питания выходного каскада ключа 12 подключен к генератору 5, а выход 13 - к соответствующей координатной шине 2, 3. Источник питания 8 подключен к ключам 7, источник питания 9 - к схеме совпадения ключей 7 и к схемам 4 выборки шин, а генератор поджигающих и гасящих импульсов 6 и схемы выборки...

Номер патента: 463864

Опубликовано: 15.03.1975

Авторы: Маркачев, Рувинский

МПК: G01F 11/24

Метки: активных, источников, масс, расфасовки, химических

...поршни 6, которые шарнирно сочлецецы с подпружиненными ползуцами 7, опирающимися ца копир 8, установленный ца направляющих 9. Заданное положение коццра устанавливается рукояткой 10 через червячную передачу 11 и винтовую пару 12. На станице закреплены также контейнер 13 с вибропобудителем 14 истечения и бункер 15. Приемник выполнен в виде неподвижных фигурных направляющих 16, смонтированных цад вращающимся столом 17 с регулируемым кулачком 18. Приемник снабжен ворошителем 19 и заслонкой 20. Тара 21 служит для приема отмеренных доз.Устройство работает следующим образом.Материал цз контейнера 13 посредством вцброцобудителя 14 истечения, двойной конус которого помещен в зону сводообразовация, поступает в бункер 15. При этом в бункере...

Номер патента: 459775

Опубликовано: 05.02.1975

Авторы: Данилов, Маркачев

МПК: G06F 3/14

Метки: индикации

...к другому блоку 4 и5 преобразователю 2, входы которого подключены к выходу датчика 3 импульсов.Устройство для индикации работает следующим образом.Импульсы строчной, кадровой и тактовой0 частот поступают с датчика импульсов 3 наблок 4, с помощью которого осуществляетсястрочно-кадровая развертка изображения поэлементам экрана 1, при которой происходитподжиг выбранных элементов экрана. Видео 5 импульсы с датчика импульсов 3 селектируются по амплитудам и распределяются навыходах многоканального амплитудного селектора 6, Импульсы с каждого выхода селектора 6 задерживаются во времени на различЗО ные отрезки времени с помощью каскадов за459775 Составитель В. АнненковРедактор Л, Утехина Техред В, Рыбакова Корректор О. Тюри Подпи снаССР...
