F24D 5/04 — с рециркуляцией воздуха к воздухонагревателям

Приспособление для отопления помещений при помощи вводимого в помещение потоков нагретого воздуха

Загрузка...

Номер патента: 5069

Опубликовано: 30.04.1928

Автор: Юнкерс

МПК: F24D 5/04

Метки: вводимого, воздуха, нагретого, отопления, помещение, помещений, помощи, потоков

...Ь.В случае необходимости к трубе 15 может подводиться охлаждающий воздух из более далеко. го места. Предмет патента.1. Приспособление для отопления помещений при помощи вводимого в помещение потока нагретого воздуха, отличающееся тем, что его коробка 2, имеющая в своей передней стенке отверстие с помещенным в нем венТилятором 3, а в нижней своей части заключающая нагревательное приспособление 1 и подвешиваемая к стене за раму 5 своей задней стенки, сверху заканчивается сводообразной крышей, тогда как стенки коробки 2 несут мотор 4 вентилятора,2, Форма выполнения приспособления по и. 1, отличающаяся тем, что сводооб разная крыша выступает за йереднюю стенку 8 и снабжена несущей рамой 10 для укрепления мотора 4 вентилятора (фиг. 1),3, При...

Теплообменник

Загрузка...

Номер патента: 111296

Опубликовано: 01.01.1957

Автор: Марков

МПК: F24D 13/04, F24D 5/04, F24F 9/00 ...

Метки: теплообменник

...В ПО)5(Д- кс чередования с п(рвыми) одноврсинпо наружный (Олод(ый воз;.(л заса:ываст;я и нагнетается в помсщенис Вс 1 тл 51 т 01)ом ).В н 1 и,нн ЗСГ 51:;скц;(п, (с;)сз КОТОЫС ДЯЛ 5(СТС 51 ВОЗД)Ч( ПЗ ПОМС- (пения, у:тяновлспы водо:борникп 4 с водоотводпыми устрэп:твязг;1,). Кя)кдый Водосоорпи 1. спяожс)1 зг(скт 1)05 ЯГ)СВятс,Вны. Н)НОО)ом .Тсплообменник стЯИЯВлиВястс 51 В вытяжноп шяктс 7.Наружный возду".: 110;тупяст 1(- рез возцуковод 8 пз чердачного юмс(цения или через шякту повср); кров,тл, н Гнстастс)1 вентилятором 3 в ра;прсдслительный воздм.товод 9 и в помещс;(с через отвср.тия 1.Воздм); НЗ помеп(снн 51 зяс,)сывястся Вер.нм Вснти,1 ято,;)Ом ) и чс) 3 плзстинь сскцнн тсплообмен 1 к( отдает тепло наружному воздуку....

Система лучистого отопления и радиационного охлаждения

Загрузка...

Номер патента: 564492

Опубликовано: 05.07.1977

Авторы: Ананикян, Войлоков, Манькин

МПК: F24D 5/04

Метки: лучистого, отопления, охлаждения, радиационного

...плите редел метр отве ся по где 3 - днам- колич по одотверсти тека ющего тоте)кг/час;- весовая скорость воздуха в сече. нии отверстия, принимаемая не болеег4 кг/м, сек.На фиг. 1 представлена схема системылучистого отопления и радиационного охлаждения на фиг, 2 - то же, вид в плане; нафиг. 3разрез А-А фиг, 2на фиг. 4 -разрез Б-Б фиг, 2,Система лучистого отопления и радиационного охлаждения с использованием в 10качестве тепло- и хладоносителя воздухав одноэтажном здании содержит воздухоподготовительную установку 1, подающий 2 иобратный 3 воздуховоды, пустотелые нлиты 4, причем в плитах 4 выполнены отверстия 5 и 6 соответственно в нижней и верхней полках, на верхней поверхности плитустановлены короба 7. Воздухоподготовительная установка....

Устройство для обогрева зданий

Загрузка...

Номер патента: 881460

Опубликовано: 15.11.1981

Авторы: Арбузов, Бичуцкий, Лакшин, Персова, Смехов

МПК: F24D 5/04

Метки: зданий, обогрева

...8. Спомощью рециркуляц.",онного воздуховода 9 онсвязан с заборным воздуховодом 3. Внутри заборного воздуховода 3 в том месте, где с ним соединяется рециркуляционный воздуховод 9, установлен подвижный профипированный насадок 10, связанный с механизмом 11 его перемещения ц образующий внутри воздуховода 9 камеру смешения 12 теплого и холодного воздуха,Устройство работает следующим об ,разом.Заслонка 6 перекрывает входную часть заборного воздуховода 3. Включают электродвигатель 2, приводя во вращение вентилятор 1, Одновременно в калори фер 4 и в дополнительный калорифер 8 подается горячий теплоноситель, Воздух из помещения с температурой Т через дополнительный калорифер 8, рециркуляционный воздуховод 9 и вентилятор 20 1 подается к...

Система отопления помещения

Загрузка...

Номер патента: 1196612

Опубликовано: 07.12.1985

Авторы: Гарбуз, Ключников, Шафранов

МПК: F24D 5/04

Метки: отопления, помещения

...стен длиной 1, причем сопла теплогенераторов направлены пр тивоположно, о т л и ч а ю щ а я с я тем, что, с целью уменьшения затрат энергии на отопление и обеспечения равномерного распределения температуры внутри помещения, рас стояние 4 от теплогенератора до ближайшей смежной стены длина Ь ее и расстояние 7, от стены, к которой примыкает;теплогенератор, до точки пересеченйя оси истечения струи с противоположной смежной стеной .,связаны между собой соотношением15агсздп ------- +1.сфь. я 1 ф1966 Составитель В. СитаТ, Кугрышева Техред З.Палий Коррект а еда Тираж 660сударственного комитета лам изобретений и открыт осква, Ж, Раушская на 35 ВНИИПИ по 113035, каз 75 ПодписноеССР 4/ иал ППП "Патент", г.Ужгород, ул. Проектная, 4 Изобретение...

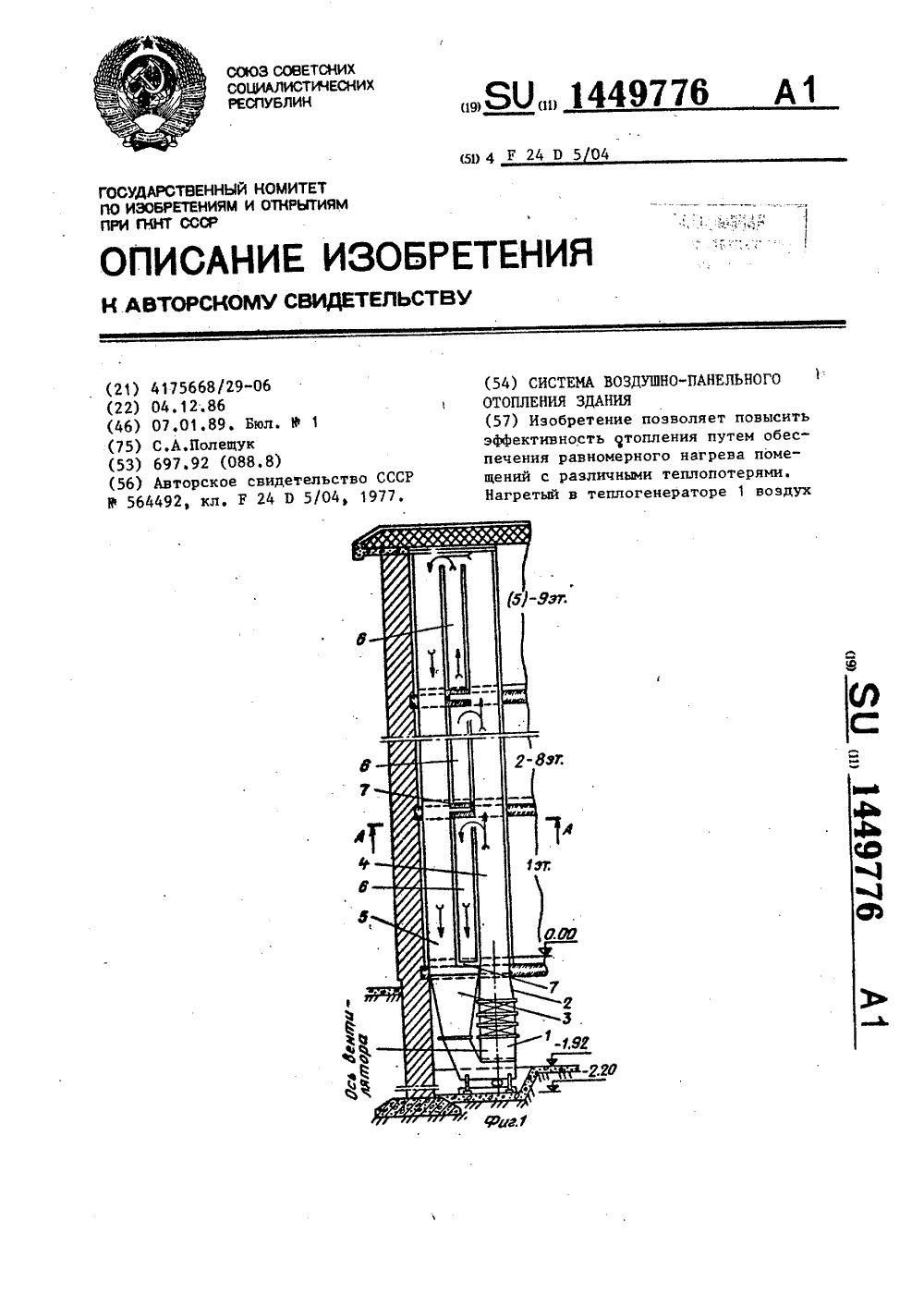

Система воздушно-панельного отопления здания

Загрузка...

Номер патента: 1449776

Опубликовано: 07.01.1989

Автор: Полещук

МПК: F24D 5/04

Метки: воздушно-панельного, здания, отопления

...противоположными стенками со стенками подающего и обратного каналов 4 и 5. Подаюший канал 4 верхней его части непосредственно сообщен с обратным каналом 5, дополнительные каналы 6 снабжены на выходе двухсторонними шиберами 7, а выход обратного канала 5 подсоединен к обратному трубопроводу 3.Система воздушно-панельного отопления работает следующим образом. и расположены вертикально. Каждыйдополнительный К расположен на уровне одного этажа здания и контактирует противоположными стенками со стенками подающего и обратного К, причемподающий К в верхней части непосредственно сообщен с обратным К, В результате такого соединения К возможно поэтажно регулировать подачу воздуха. 2 ил. Нагретый в теплогенераторе 1 воздух поднимается по...

Система лучистого отопления здания

Загрузка...

Номер патента: 1449777

Опубликовано: 07.01.1989

Авторы: Ананикян, Гимель, Шилклопер

МПК: F24D 5/04

Метки: здания, лучистого, отопления

...их полостей 6 заглушены, а короба 7-10 и плиты 4 и 5 снабжены теплоизоляционным покрытием 16 с термическим сопротивлением 0,8-14 м СВт.Система лучистого отопления работает следующим образом. 50Воздух, нагретый в теплогенераторе 1 до 30-90 С, через подающий тру 77бопровод 2 поступает через раздаточный коллектор 1 1 в полости 6 плит 4, далее через сборный коллектор 12 - в раздаточный коллектор 14, Из коллек-. тора 14 воздух через полости 6 плит 5 поступает в сборный коллектор 13. После чего остывший до температуры 25-40 С воздух через обратный трубопровод 3 поступает в теплогенератор 1, где нагревается, и затем снова поступает в подающий трубопровод 2.Формула и з о б р е т е н и яСистема лучистого отопления здания, преимущественно...
