Лезман

Номер патента: 866246

Опубликовано: 23.09.1981

Авторы: Лезман, Форштадт, Шешеловский

МПК: F01D 17/20

Метки: теплофикационной, турбоустановки

...выключатель 21задатчика 11 регулятора 9 давления,При работе на теплофикационном режиме электрическая нагрузка устанавливается воздействием на задатчик 8регулятора 7. Тепловая нагрузка сетевого подогревателя устанавливаетсявоздействием на задатчик 22 регулятора 17 температуры.Регулирование температуры воды навыходе сетевого подогревателя происходит следующим образом,При низкой температуре сетевойводы ( т,е.когда давление в отборе 10минимально и на линии 4 обвода сетевого подогревателя 13 открыт байпас. ный клапан 15 ) задатчик 11 регулятора 9 давлен;я находится в крайнемположении, соответствующем минимальному давлению пара в отборе 10, и конечный выключатель 21 замкнут. Байпасный клапан 15 находится в некотором среднем положении, а...

Номер патента: 861663

Опубликовано: 07.09.1981

Авторы: Гаркавенко, Левит, Лезман

МПК: F01D 9/02

Метки: аппарат, направляющий, паровой, регулируемый, турбины

...входные кромки лопаток, осуществлять поворот ярусов независимо друг от друга в требуемойпоследовательности, т.в. линеаризировать расходную характеристику и,тем самым, повысить экономичностьтурбины.Формула изобретенияРегулируемый направляющий аппаратпаровой турбины, содержащий днарагму с полотном, ободом и двухъярусными направляющими лопатками и контактирующую с ободом и полотном поворотную кольцевую заслонку с окнами, расположенными в два яруса, о т л и ч а ю щ и й с я тем, что, с целью повииения экономичности турбины, заслонка выполнена с разъемом между ярусами, а ширина окон равна ширине межлопаточных о каналов на входе направляющихлопаток.источники информациигпринятые во внимание при экспертизе35 1. Тубянский Л,Н, и др. Паровые...

Номер патента: 859660

Опубликовано: 30.08.1981

Авторы: Бонеско, Лезман, Филькин, Шешеловский

МПК: F01D 25/24

Метки: диафрагмы, регулируемые

...12,Соединение паворотног(э кольца 425па ндружцому,цизиетру с тягами 6Вье(1 однсно такии Обеэазам 1 чта послезатяжки Гаек 12 между тягзеец 6 иповоротньеи кольцом 4 сохраняется зазор 3. В диафрагме 2 выполнены кзцзлы 4 сообщающие полость 1 э кольЗОцевоее опоры с пространством 16 зариафра.гиой 2. Диафрагмы 1 и 2 связаны обоймой 7, препятствующей их проГибу.Таким Обрззои, поворотные кольца 35ц 4 ОбрззуЕОт едееееьей блОкэ максииальцый осезай размер которога обеспечиВзется усилием частично сжатыхраспорных пружин 10 раздвигающих поворотные кольцд 3 ц 4, 40Каждое поворотное кольцо соединено с рычагами, усгановленными на од-цом валу приводного механизма неп(экззз 11(э), чта обесеЕечивает нх синхРОННЫй ЕЕОВОРОТ, 45Перемещение поворотных...

Номер патента: 802569

Опубликовано: 07.02.1981

Авторы: Авербах, Бонеско, Косинов, Левит, Лезман, Шешеловский

МПК: F01K 17/02

Метки: работы, теплофикационнойтурбины

...потребителем тепла весь пар за исключением отбираемого на регенерацию, проходит через цилиндры 1 и 2 и выхлопные потоки 3 - 7 в конденсаторы 24. В ЦНД установлены штатные роторы с рабочими колесами. Парораспределительные органы 9 и 10 открыты полностью. Глухая перегородка 16 отсутствует. Этот способ работы присущ всем конденсационным турбинам,При переходе на режим работы с отбором пара выделяют базовую и переменную составляющие тепловых нагрузок, причем под базовой понимают постоянную составляющую графика тепловой нагрузки, а под переменной - дополнительную временную составляющую этого графика. На режиме с регулируемым отбором по данному способу базовую тепловую нагрузку, приблизительно соответствующую расходу пара в один или более...

Номер патента: 765514

Опубликовано: 23.09.1980

Авторы: Лезман, Мамонтов, Шешеловский

МПК: F01D 11/06

Метки: камеры, концевых, пара, подвода, турбины, уплотнений

...к концевым уплотнениям. С другой стороны, поскольку на режиме пуска давление пара в корпусе турбины и соответствующих камерах концевых уплотнений ниже заданного измерителю 9, на регулятор 10 давления поступает сигнал, который через исполнительный орган 11 закрывает сброс пара из линии 12 в трубопровод 17 и открывает подвод холодного пара из подводящего трубопровода 16 в эту линию. В результате к концевым уплотнениям турбины подается только холодный уплотняющий пар.По мере нагружения турбины (увеличения электрической мощности) начинает расти давление пара перед концевыми уплотнениями и соответственно в камерах 6, 7 и 8.При этом уплотняюший холодный пар, который на режиме пуска протекал от камеры 3 в камеру б, от камеры 4 - в...

Номер патента: 730983

Опубликовано: 30.04.1980

Авторы: Грановский, Карлинер, Лезман, Шабашвили

МПК: F01D 21/00

Метки: защиты, паровой, турбины

...равное площади штока, умноженной на давление рабочей жидкости.Это усилие удерживает сервомотор в открытом положении и должно быть выбрано больше усилия сжатой пружины 15. Трубопровод 25, подающий рабочую жидкость в полость 15 под поршень сервомотора, связан трубопроводом 27 с камерой 16 усилителя, Давление рабочей жидкости плотно прижимает пластину 17 к ее посадочным местам.Сигналом на срабатывание зашиты является отключение генератора турбины от сети или закрытие стопор ных клапанов острого пара, При этом снижается напряжение с электромагнита 23, давлением жидкости в камере 21 клапан 20 отбрасывается вверх, сообщая полость 15 под поршнем сервомотора со сливом и одновременно клапан 14 отсекает подачу рабочей жидкости. Давление под...

Номер патента: 715813

Опубликовано: 15.02.1980

Авторы: Авербах, Ицыксон, Лезман, Мамонтов, Шешеловский

МПК: F01D 21/14

Метки: защиты, паровой, турбины

...уровня срабатывают предохранительные клапаны 12, установленные на трубопроводах 13, и предохранительные клапаны10, установленные на паропроводах 9. Приэтом пар, поступивший в цилиндр 1 черезрегулирующие клапаны 3, направляется в обвод,регулирующего органа 4 в цилиндр 2 по паропроводам 9, Предохранительные клапаны 12настроены так, что их срабатывание происходитна первой ступени (до того, как откроютсяпредохранительные клапаны 10). Предохрани.тельные клапаны 12 рассчитываются на частичный пропуск пара. Таким образом,последовательный сброс пара по камерам проточной части, начиная от камер с меньшим рабочим давлением, обеспечивает надежность проточнойчасти, расположенной как до, так и после камеры сброса,После открытия...

Номер патента: 691585

Опубликовано: 15.10.1979

Авторы: Гончаров, Лезман, Лякин

МПК: F01D 21/00

Метки: защиты, теплофикационной, турбины

...6 отборов пара, На паророводах 7 теплофикационный турбин 2 установлены корпуса8 данных уйройств с сервомоторами 9, Выхлопные патрубки турбин 2 соединены с конденсатор.ными 10. Сервомотор 9 установлен на площадке 12 корпуса 8, когца теплофикационная турбина 2 работает в обычном режиме с отбором 45пара, т, е, ноток пара направлен из турбины(слева направо на фиг. 2), В этом режиме по.воротная заслонка 13 связана со штоком 14сервомотора 9 штифтом 15, закрепленном нарычаге 16, который установлен на оси поворот ЗОной заслонки 13, Штифт 15 входит в прорезь17, выполненную в серьге 18, которая закреплена на штоке 14,Тот же сервомотор 9 в режиме впуска пара, т, е. когда потоК пара направлен в турбвну (справа налево на фиг. 3) установен...

Номер патента: 676795

Опубликовано: 30.07.1979

Авторы: Карлинер, Лезман

МПК: F16K 1/36

Метки: запорно-регулирующий, клапан

...При дальнейшем открытии клапана, в случае если высота профильного окна 11 и его ширина подобраны соответствующим образом, верхняя, более короткая ступень дросселирования вообще выводится из работы и поток дросселируется только нижней ступенью дросселирования. Таким образом, при полном открытии клапана и близких к полному открытию режимах потери на клапане становится минимальным.Конструкция за порно - регулирующего клапана, за счет расположения отсечного пояска запорного органа между ступенями дросселирования и различным перекрытием кромок запорного органа седловой поверхностью позволяет разделить функции отсечки и дросселирования на запорном органе и исключить износ отсчетного уплотнительного пояска,Формула...

Номер патента: 647453

Опубликовано: 15.02.1979

Автор: Лезман

МПК: F01D 17/14

Метки: клапана, паровой, регулирующего, седло, турбины

...упорный бурт металл корпуса срезается и седло получает возможность осевого смещения, чтонарушает надежность клапана. Устранение возникшей неисправности требуетостановки турбины и трудоемкой замеы седла.Цель изобретения - ежности крепления седл клапана. Для этого на ыполнена радиальная( ,ПщосагОЧНОй ПОБ 8 РХНОСТИ щ 8 Дла,плПОВВРХНОСТП Сейда ВЫПот)тЕНЫ Канавкн 4,щ щЕДЛ( 1 ВНОвлено щ. )а т О Ке КОщщПУСа 5 РЕГУЛИРУ)ОЬдего .Чанант С Натйгоме На упОрный бЯ)т седла начекан 8=НЬ 1 ут И 1 И 6 щщетапщЛа КОрнуС Ка 18118ПРИ ПОДВОДЕ ПВРа ЧЕРЕЗктаПа 1 Втурбину седло Оазогревается быстрееЧЕ 1 110 рПус тщтвбщПЬ.-щ 0 Спужит Пр 1 "ыЧ 10 Й ВЭЗПЙКЭБЕНИБ ВЬ ащ)КИВ 8101 пщХтщс 1 ЛИИ та СЕ",ЛОКЭщовое Пащщ)АННЕТ В 1 щКОщЬДевой КащпщаВ 11 э ВЕОКНЯВ частьупоонэГО...

Номер патента: 589449

Опубликовано: 25.01.1978

Авторы: Волынский, Лезман, Тамарин

МПК: F01D 21/18

Метки: беззолотниковый, защиты, системы, турбины, усилитель

...зашиты рабочая жидкгн ть по линии 14 через регулируемый дрос сель 15 поступает в камеру 16 крышки 3. ройля через внутреншою полость 17 соила 2, рабочая жппкость через линию 18 поступает к сервомотору, открывая его.При срабатывании системы зашиты сигнал поступает на электромагнит 12, который через рычаг 13 преодолевая,замыкающее усилие пружины 11, приподнимает иглу 10, освобождая пластину 5 со штоком 6, Под воздействием давления рабочей жидкости пластина 5 начинаетперемешаться, открывая слив 15 из сервомотора по линии 18 и внутренней им 1 к 1 И 1сопла,Давчение нод заслонкой 7 падает. Посколю к масса заслонки и соответственно инерциониосл срави 1 тельно малы, она практически 20 мгновенно перемещается вдоль штока до упора в свило 2,...

Номер патента: 587263

Опубликовано: 05.01.1978

Авторы: Волынский, Карлинер, Лезман

МПК: F01D 17/20

Метки: отбором, пара, турбины

...диапазона и повышение точности регулирования при работе в режиме скользящего давления.Для этого при умечении) давления парадополнительно переФзти низкого давления а крытия (открытия)На черетеже представлена схема ре алиэации предлагаемого сдособа.Часть 1 высокого давления турбины и часть 2 низкого давления снабжены ре гулирующнми клапанами 3 и 4 с сервомоторами 5 и 6, управляемыми незави" симо сигналами датчиков 7 и 8 соответственно частоты вращения и давления пара в камере отбора. Управляющее воздействие суммируется промежуточными усилителями 9 и 10 и перед ся на золотники 11 и 12 сервомотор 5 и 6. Сигнал от измерителя 13 дав587263 формула изобретения Предлагаемый способ позволяет расширить диапазон регулирования, производить...

Номер патента: 581317

Опубликовано: 25.11.1977

Авторы: Гуревич, Лезман, Терновой

МПК: F01D 25/24

Метки: диафрагма, регулирующая

...эксплуатационных ха. рактернстик из-за того, что сегменты находятся лишь на одной из двух трущихся деталей и поэтому возможности подбора материалов огра. ннчены. Одновременно возникают трудности с обеспечением достаточной поверхностнон твердости полотна диафрагмы.Целью изобретения является улучшение ксплуатационных характеристик.Для этого в полотне диафрагмы выполнены ольцевые канавки, в которые помеи 1 ены уплот. нтельные сегменты, взаимодействующие с сегентамн, установленными в пазах поворотного 30 экнмкольца,На фиг. 1 дафиг, 2 - сечениекам (сегменты уВ полотнекреплены сопловда пара помещером выполненысегментами 5. Ввые канавки 6,тельные сегментж ментами 5. и разрез по оси диафрагмы; на по кольцевым иазам н канав. словно не...

Номер патента: 581315

Опубликовано: 25.11.1977

Авторы: Бельферман, Лезман, Лыско

МПК: F01D 17/08

Метки: давления, регулятор

...с мембраной 2, а другим - б закреплена в корпусе 1, где установлен меха.иизм 6 натяжения управляющей пластины 5.Пластина 5 снабжена выступами 7, которые своими кройками охватывают выходные отверстия 8, расположенные на боковых плоских поверхностях штуцера 9, Выступы 7 пластины йа внутренней поверхности имеют равные по площади углубления 1 О, выполняемые симметрично оси сопла.Регулятор работает следующим образом.После сборки регулятора гибкой пластине 1 ю Ь механизмом 6 придается предварительный прогиб, В полость 4 подводится давление регулируемой среды, что приводит к прогибу мемб.раны 2. Этот прогиб передается гибкой пластине 5, которая снабжена выступами, изменя-.ющими своими кромками слив из отверстий З 8 штуцера 9. Изменение слива...

Номер патента: 573655

Опубликовано: 25.09.1977

Автор: Лезман

МПК: F16K 15/03

Метки: клапан, обратный

...обратный кчается от известных тем,упрощения конструкции в норган выполнен с двумя взвающимн посадочными поверцилиндрической н плоской,дрическая контактирует с линдрической поверхностью седла, а плоская - с торцовой поверхностью.На фиг. 1 изображен описываеьый кяапан в закрытом положении; на фиг. 2 - то же, в открытом положении.В разъемном корпусе 1 установлено цилиндрическое седло 2, с которым взаимодействует поворотный эапорный орган - заслонка 3, ось 4 вращения ко торой расположена вне плоскости седла 2. Заслонка 3 имеет две уплотиительные посадочные поверхности - цилиндрическую 5 и плоскую б, причем цилиндрическая взаимодействует с внутренней цилиндрической поверхностью 7 седла, а плоа кая - с торцовой поверхностью 8....

Номер патента: 568729

Опубликовано: 15.08.1977

Авторы: Бельферман, Волынский, Лезман, Лыско

МПК: F01D 21/02

Метки: гидравлическая, паровой, турбины

...линией 10 рабочей полостью серзомотора, а линией 11 о сливом, Тарельчатый запорный орган 12 сервоклапапа 9 подвешен на мембранах 8 н 14 разного диаметра, образуя управляющую 16 и межмсз бранную 16 полости, Управляющая полость соединена с одной торцовой 1 ПЖНЕИ) раООЧЕН ПОЛОСтьО ЗОЛОтНИКа д, а межмембранная полость через механизм управленяя 8 - с другой торцовой (верхней ра,бочей полостью золотника, связанной с узлом 7 гидравлической обратной связи линией 17. Система рггулирования раоотас следующим образом.При нзмснгпи: скорости врагцгра турбины центробежный,насос 1гулятор скорости 2 и усилитель 8 зст на золот 11 ик а и серзомотор 6. 1ние поршня сервомотора приводитнио поршня уз;1 а / обратной связстз 10 гцему изменению даг ения...

Номер патента: 568727

Опубликовано: 15.08.1977

Авторы: Левит, Лезман, Филькин

МПК: F01D 9/06

Метки: паровпускной, патрубок, турбины, цилиндра

...турбины.Целью изобретения является повышениеэкономичности путем ооеспечения плотностипаровпускного патрубка. Это достигается тем,что в предлагаемом патрубке на наружнойповерхности упругих уплотнительных колецвыполнены кольцевые камеры, располокенные между уплотнительными поясками и соединенные каналами с проточной частью турбины,На српг. 1 изображен описываемый патрубо". продс льный разрез; на фпг. 2 - узел 1 па фпг, 1,Патруоок имеет пазы а, в которых установлены упругие уплотнительные кольца 1 и дополн;лтельные кольца 2 с уравновешивающими отверстиями б. Кольца 1 и 2 по наруж ному диаметру примыкают к расточке внутреннего корпуса 3 цилиндра турбины, а в осе.вом направлении - к уступу в паза а. Между кольцамп 1 и 2 и корпусом 3...

Номер патента: 567831

Опубликовано: 05.08.1977

Авторы: Бельферман, Лезман, Лыско, Тиллиб, Чулков

МПК: F01D 21/02

Метки: вращения, защиты, недопустимого, повышения, ротора, турбины, частоты

...Соило 8 предназначено для взвода устройс ГваэУстройство работает следующим образом, 5При работе турбины рабочая жидкость с давлением Р подается к струйному элемен, ту 1 и затем к выключателю 2 стопорного клапана, удерживая его в открытом положенииВ блоке памяги 3 рабочая жидкость 0 с давлением Ро подводится к соплу 5 питания. Сгруя 9, выходящая из этого сопла под воздействлем струи 10, вытекающей из управляющего сопла 7, отклоняется вправо и прпадае в приемное сопло 6, откуда рабочая жидкость подается в управляющее со.пло 7.При срабатывании автомата безопасностикольцо 4 пересекает струю 10, выходящую из управляющего сопла 7. Ее взаимодействиеф ,со струей питания, 9, вытекающей из сопла 5, прекращается. Струя питания 9, выпрямляясь,...

Номер патента: 560991

Опубликовано: 05.06.1977

Авторы: Авербах, Волынский, Карлинер, Лезман

МПК: F01D 17/20

Метки: тенлофикационной, турбины

....в эксплуатации.Это достигается тем, что измеряют мощность предотборного отсека и после достижения максимально допустимого значениякорректируют уставку регулятора давленияв зависимости от сигнала, пропорционального этой мощности, подвьая также этот сиг 560991нал на сервомоторы в случае достижениявыходным сигналом регулятора давлениясвоего ограниченчя.На чертеже показана схема реализацииспособа.Часть 1 высокого и часть 2 низкогодавления турбины имеют парораспределительФные органы 3 и 4 с регулирующими сервомоторами 5 и 6, управляемыми сигналамирегулятора 7 частоты вращения и регулятора 8 давления в отборе через промежуточные усилители 9 и 10. Дэполнительныйрегулятор 11, измеряюшпй мощность предотборного отсека 12, связан с...

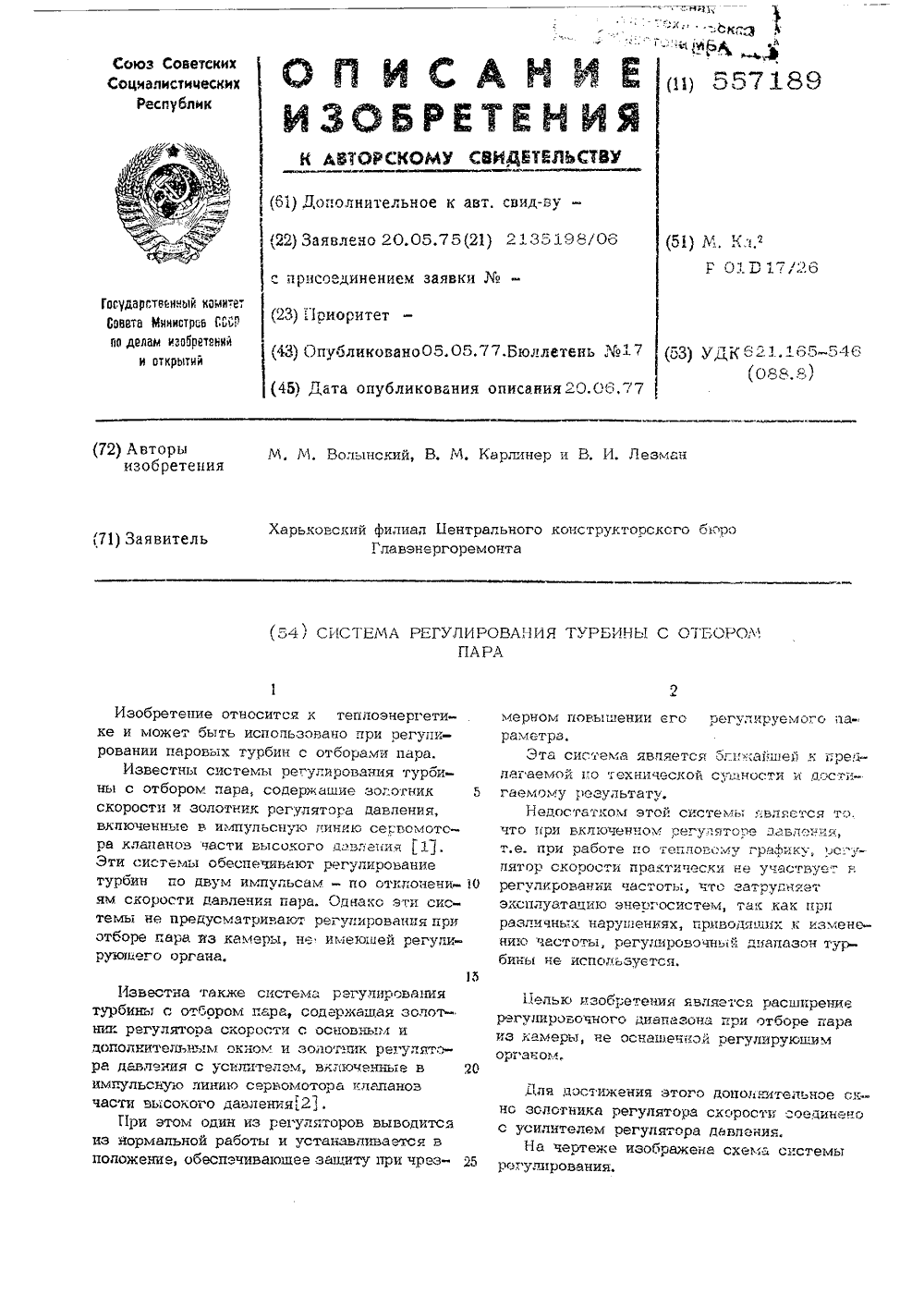

Номер патента: 557189

Опубликовано: 05.05.1977

Авторы: Волынский, Карлинер, Лезман

МПК: F01D 17/26

Метки: отбором, пара, турбины

...приводящих к изменеНндо тдасТОТЫ рЕГуддддрОВОЧнт;й дттЯПЯЗОН Тур,бины не используется.Регулятор 1 скорости вращения роторауправляет золотником 2, содержащим следящий золотник 3, взаимодействующий с подвижной буксой 4, связанной с приводом сыхрониэатора 5. В буксе 4 золотника 2 регу-лятора скорости выполнены окна 6, включенные в импульсную линию 7, управляющуюотсечным золотником 8 .сервомотора 9 клапанов 10 части высокого давления турбины11, и дополнительные окна 12, соединенные 1 Огидравлической линией 13 с управляющей камерой усилителя 14 золотника 15 регулятора давления 16, состоящего из измерителя17 и механизма управления 18. В системеимеется кран 19 для отключения линии 13 Иот камеры усилителя 14,При изменении, например увеличении...

Номер патента: 556223

Опубликовано: 30.04.1977

Авторы: Волынский, Карлинер, Лезман, Проскуркин

МПК: F01D 17/08

Метки: защиты, паровой, перегрузки, турбины

...мощностью, которая зависит не только от перепада, но и от уровня давления,Цель изобретения состоит в повышении надежности,Для этого чувствительный элемент снабжен дополнительной мембраной и соединен одной из вновь образованных полостей с паровой камерой до предотборной ступени.На чертеже показана схема описываемой системы защиты.Она содержит чувствительный элемент 1 с двумя мембранами - основной 2 и дополнительной 3. Полость 4, образованная мембраной 2, соединена паропроводом 5 с камерой 6 до предотборной ступени 7 турбины 8 и паропроводом 9 - с камерой 10 отбора. Полость 11, образованная дополнительной мембраной 5 3, соединена паропроводом 12 с камерой 6,Обе мембраны 2 и 3, а также пружина 13 связаны со штоком 14, который через...

Номер патента: 553345

Опубликовано: 05.04.1977

Авторы: Карлинер, Лезман, Филькин

МПК: F01D 17/20

Метки: отбором, пара, турбины

...линией с приводом задвижки, 553345На чертеже представлена принципиальная схема системы регулирования.Расходы пара регулируются регулирующим органом 1 с сервомотором 2 части высокого давления 3 и регулирующим органом 4 с сервомотором 5 части низкого давления 6, Датчик частоты вращения 7 и датчик давления 8 связаны с обоими сервомоторами 2 и 5. Кроме того, сервомотор 2 связан линией 9 с приводом 10 задвижки 11 на паропроводе отбора и линией 12 через концевой выключатель 13 обратного клапана 14, концевой выключатель 15 задвижки 11 и переключатель режимов 16 с сервомотором 5 регулирующего органа 4 части низкого давления.Системы автоматического регулирования после мгновенного сброса электрической нагрузки работает следующим...

Номер патента: 526714

Опубликовано: 30.08.1976

Авторы: Бельферман, Лезман, Лыско

МПК: F01D 17/00

Метки: водяной, паровой, сервомотора, системы, турбины, усилитель

...на гигкую в радиальном направлении тягу, что может привести к потере ее устойчивости, снижению чувствительности и надежности работы усилителя.Цель изобретения - повышение надежности работы усилителя.Для этого другой торец золотника дополнительно соединен при помощи тяги со вспомогательным поршнем, к подпоршневой полости которого подключен канал обратной связи.На чертеже схематически изображен предлагаемый усилитель, продольный разрез. Отсечной золотник 1 соединен при помощигибкой тяги 2 с поршнем 3, расположенным со стороны торца 4 золотника 1. К окну 5 подпоршневой полости 6 подключен управляющий 5 канал. Другой торец 7 золотника 1 соединентягой 8 с вспомогательным поршнем 9. К окну 10 подпоршневой полости 11 подключен канал...

Номер патента: 511425

Опубликовано: 25.04.1976

Авторы: Бельферман, Волынский, Лезман, Лыско

МПК: F01D 17/08

Метки: давления, регулятор

...дополнительной мембраны той же рогулЕруемой среды, что и к полости основной мембраны, включена, по меньшей мере, одна промежуточная едкость с дросселем,Такое решение позволяет, благодаря введению повышенной дпамлеской неравномерности, обеспечить устойчивость процесса регулирования давлсчыя сречы при малых значениях статической неравноеер подведена одна и та же регуйгруемая средаио в линию подвода к дополнительной мембране 3 включены промежуточные емкости6 с дросселями 7,При изменении давления регулируемой среды 5основная мембрана 2 практически мгновеиномейяет свой прогиб, Давление в полостидополнительной мембраны 3 изменится сЭекоторым запаздыванием по отношению кизменению давления среды. Велнчина эрго 10запаздывания зависит от...

Номер патента: 500397

Опубликовано: 25.01.1976

Авторы: Волынский, Лезман, Поляков, Филькин

МПК: F16K 1/06

Метки: клапан, паровой

...6 с по 4. лостью свежего пара. Это обеспечивает разгрузку клапана. Каналы 12 в этом слу чае перекрыты кромкой золотника 11, В закрытом положении парового клапана кана- лы 12 открыты и сообшают полость 8 с камерой 13 низкого давления, Поскольку разгрузочный клапан 9 в этом положении закрыт, давление в полости 8 - пониженное, и чашка 5 надежно прижата к седлу 3 пере- адом давлений в патрубке 1 и полости 8,ф о "р м у"ла и"з о б р е т е ц и я тся к паровым клайа оковано в теплоэн эобретение относ и может .быть и намге. св, 319 ржаший кор вес тен чашку с груэочныйем, седло и рй ца штоке. прие чашка сла но при налич по ходу и а за клапан шить прижпа обе ра, 10м,ано е п и улуч тем, что полость подем соединена с камеройкалами,...

Номер патента: 499435

Опубликовано: 15.01.1976

Авторы: Волынский, Левит, Лезман

МПК: F16K 13/02

Метки: клапан, регулирующий

...сервопривода.Цель изобретения состоит в улучшении аэродинамических характеристик клапана.В соответствии с изобретением эта цель достигается тем, что в поворотной заслонке выполнено отверстие, в котором установлена дополнительная заслонка с седлом, закрепленная на внутреннем валу, размегценном в полости вала поворотной заслонки.На фиг. 1 показан поперечны" разрез предлагаемого клапана; на фиг. 2 ечение по А-А на фиг. 1.Клапан содержит корпус 1, седло 2, поворотную заслонку 3, закрепленную на валу 4. В поворотной заслонке выполнено отверстие 5, в котором установлена дополнительная заслонка 6 с седлом 7, закрепленная на внутреннем валу 8 размещенном в полости вала 4 поворотной заслонки 3. И, Лезман и М, М. Волынский В положении...

Номер патента: 438794

Опубликовано: 05.08.1974

Автор: Лезман

МПК: F01D 17/10

Метки: клапан, паровой, регулирующий, турбины

...опорой. Некотороезагромождение потока удлинительной втулкой не превышает 10 - 12% общей площади сечения диффузора седла и может быть скомпенсировано небольшим увеличением наружного 20 диаметра клапана. мет изобретения Регул ирующ 25 держащий кор разгрузочным тем, что, с це ции чашки, он кой, соединяю 30 ровым прострИзобретение относится к средствам регулирования паровых турбин.Известны регулирующие клапаны паровой турбины, содержащие корпус с седлом и шток с чашкой и разгрузочным поршнем. При открытии клапана под чашкой в ядре потока наблюдается пульсация давления, а так как эта область сообщается с камерой внутри чашки, возникают скачкообразные изменения усилия на чашке и ее осевые пульсации.Цель изобретения - уменьшить осевую...

Номер патента: 437835

Опубликовано: 30.07.1974

Авторы: Лезман, Лякин, Розин, Филькин

МПК: F01D 17/00

Метки: двухседельными, клапанами, коробка, паровая, регулирующими, турбины

...паровые коробки турбины с двухседельными регулирующими клапанами, содержащие корпус с камерами и расточками для седел клапанов, каналами подвода и отвода пара, Камеры этих паровых коробок выполнены в теле корпуса коробки в виде общего для всех клапанов монолита, закрепленного по периферии в стенках корпуса, В 1 результате конструкция чрезвычайно затрудняет обеспечение такой технологии изготовления коробки, которая исключала бы образование трещин под влиянием термических напряжений.Цель изобретения - упрощение технологии изготовления,Для этого камеры выполнены в виде отдельных корпусов клаапнов с расточками для седел и каналами подвода и отвода пара, закрепленными,своими нижними торцами внутри корпуса коробки.На фиг. 1...

Номер патента: 366266

Опубликовано: 01.01.1973

Авторы: Авербах, Лезман

МПК: F01D 17/08

Метки: отбором, пара, турбины

...- расширить диапазон регулирования и повысить экономичность.Для этого уменьшают уставку регулятора давления в отборе по сигналу регулятора скорости вращения на уменьшение расхода пара в часть высокого давления.На фиг. 1 приведена схема, реализующая предложенный способ; на фиг, 2 - диаграмма режимов работы.Часть 1 высокого давления и часть 2 низкого давления турбины оборудованы регулирующими клапанами 3 и 4 с сервомоторами 5 и 6, управляемыми сигналами регулятора 7 скорости вращения и регулятора 8 давления пара в отборе через промежуточные усплители 9 и 10. Корректирующая связь 11 обеспечивает одновременно с изменением расхода пара через часть 1 высокого давления изменение по сигналу регулятора 7 скорости 5 вращения и изменение...

Номер патента: 359432

Опубликовано: 01.01.1972

Авторы: Лезман, Харьковский

МПК: F01D 17/10, F15B 9/06, G05B 6/05 ...

Метки: 359432

...- повышение быстродействия сервомотора,. Для этого в предлагаемом сервомоторе наружный пордшень вьвполцен с двусторонним подводом рабочей жидкости и сцабкен блокирующим золотником.1-1 а чертеже представлеца конструктивная схема опцсываевоого сервомотора.В корпусе 1 сервомотора раоположены нарукный 2 ц вцутрецций 8 поршни со штоком 4 и црукицой 5. Через траверсу б шток воспринимает усилие, дсйству 1 ощее на илапан. Рычаг 7 связывает поток с управляющим золотником 8.При увеличении давления импульсного масла под золотником 8 последний поднимается подводя рабочее масло под внутренний 8 и нарукажный 2 поршни. Поршни совместно преодолевают противодействие клапана и пружицы и смещаются вверх. Ход,поршня 2 выбирают так, чтобы он сел ца...
