Система регулирования турбины с отбором пара

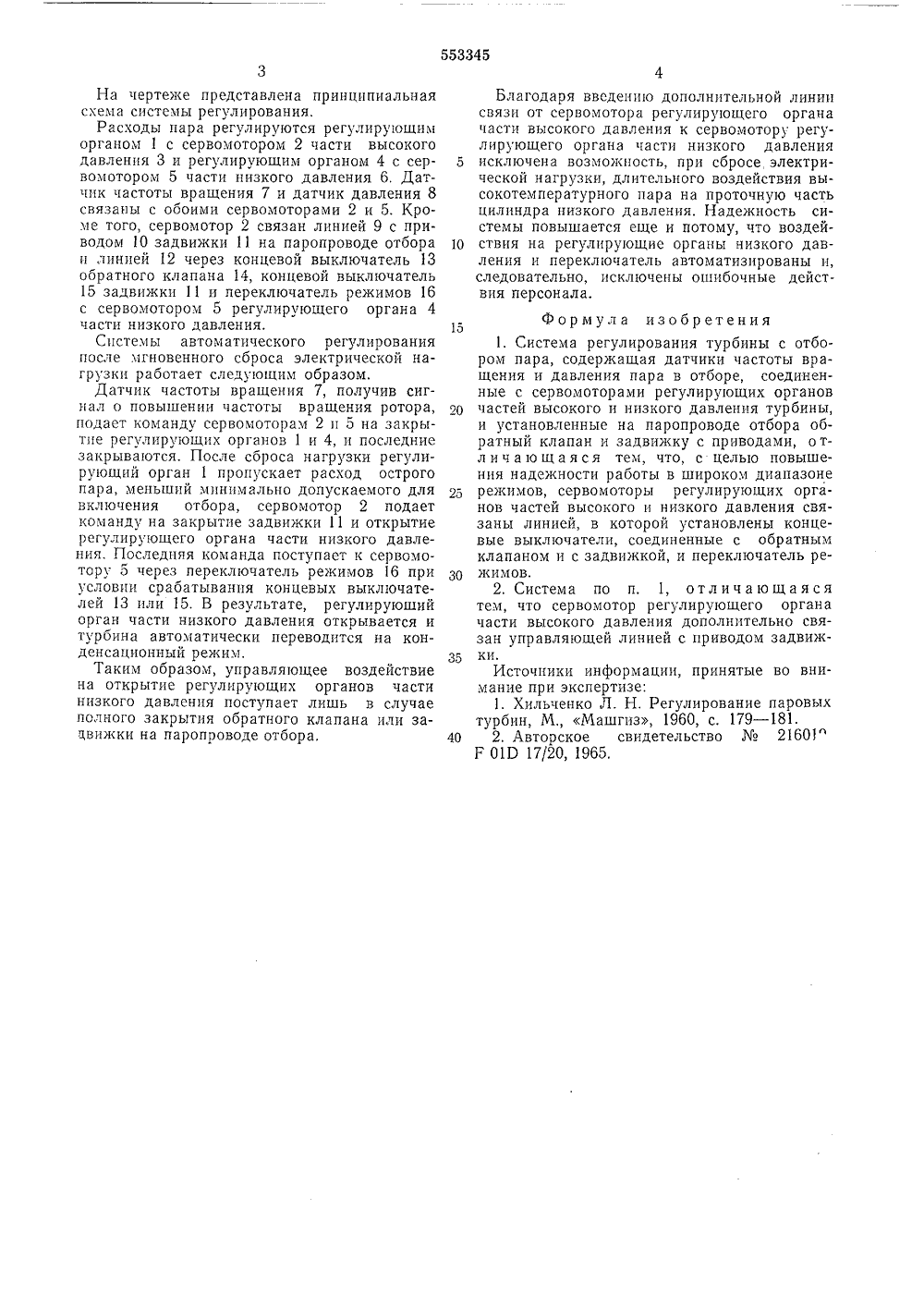

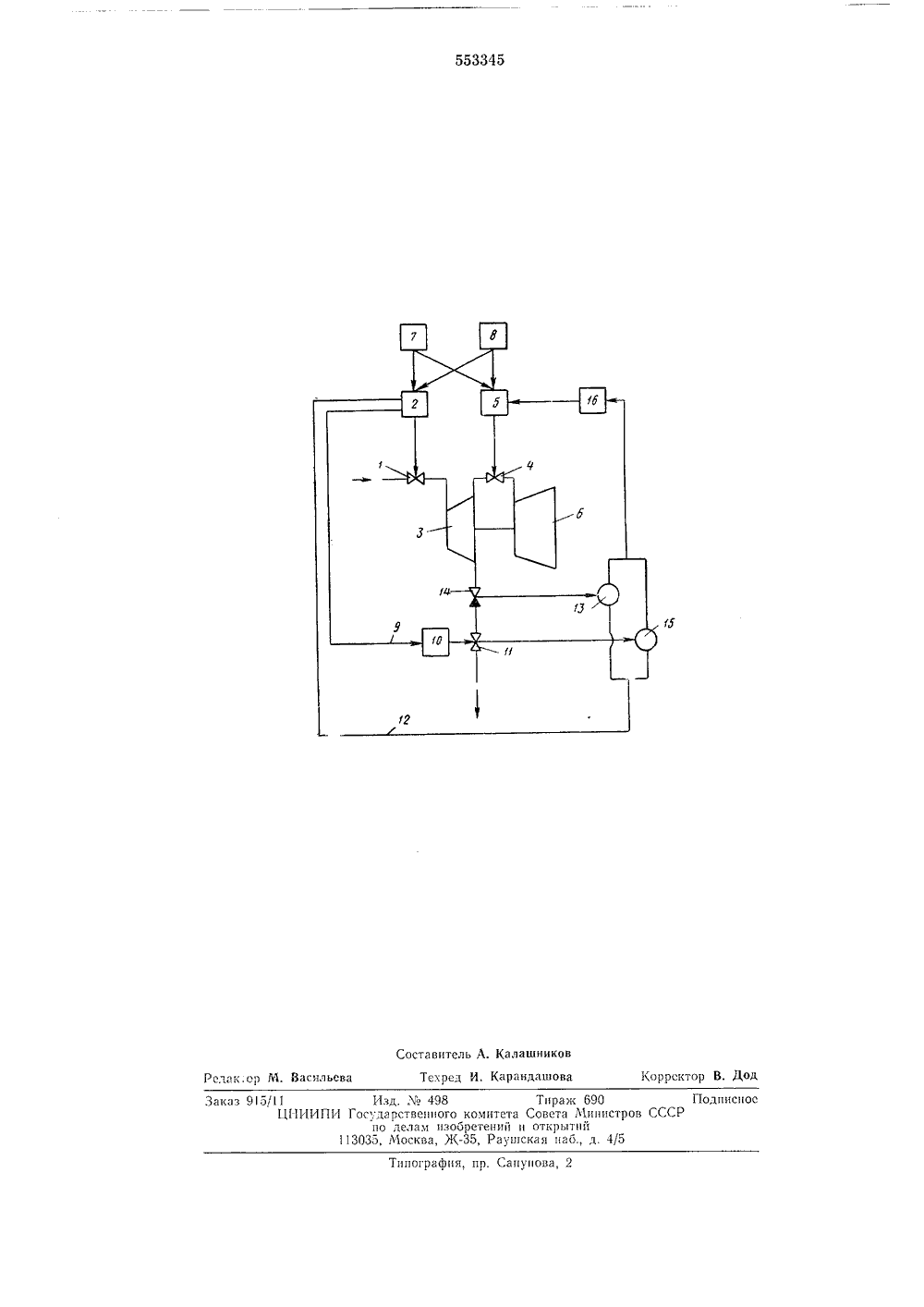

т553345 Союз Советских Социалистических Республик(22) Заявлено 31.10,75 (21) 2187256/06с присоединением заявки Ке(51) М. Кл.- Г 010 120,/Г 01 К 7,38 Государстеекнык комитет Совета Министров СССР по делам изобретенийи открытий(71) Заявитель Харьковский филиал Центрального конструкторского бюро Главэнергоремонта(54) СИСТЕМА РЕГУЛИРОВАНИЯ ТУРБИНЫ С ОТБОРОМ БАРАИзобретение относится к теплоэнергетике и может быть использовано прп автоматизации теплофикационных турбин.Известны системы автоматического регулирования паровой турбины с отбором пара, служащей приводом электрического генератора. Системы содеркат датчики частоты вращения и давления пара в отборе, подключенные к сервомоторам регулирующих органов частей высокого давления и низкого давления турбины, и обратный клапан на паропроводе отбора (1. При изменении частоты вращения сервомоторы регулирующих органов частей высокого и низкого давления получают сигналы одинаковых знаков, а при изменении давления пара в отборе - сигналы разных знаков. Обратный клапан, установленный на паропроводе отбора, закрывает доступ пара из паропровода в турбину при сбросе, дублируя в этом случае функции регулирующих органов части низкого давления.Недостатком таких систем является низкая н адеж ность р а боты тур бины.Известна также система регулирования турбины с отбором пара, содержащая датчики частоты вращения и давления пара в отборе, соединенные с серовомоторами регулирующих органов частей высокого и низкого давления турбины, и установленные на паропроводе отбора обратный клапан и задвижку с прподами 2. В этой сстеме посту тр нз паропровода отбора в турбину псрекрьпп- ется нр сбросе нагрузки и обратным клан;- ном, и, прн необходимост, задкижкой, чт5 повышает надежность системы.Эта система является блпжаншсй к нрсд агаемой по технической суппостдстгасмому результату.Недостатком такой системы является те надежия работа трбны в ртде режион,например, после сброса электрчсской нагрузк в режиме работь с отоором пар;1, Зк как после прикрытия регулирующего органа части низкого давления в результате дроссс лирования повышается температура пара, иступающсго в часть низкого датзлен:я, чо может вызвать быстрый разогрев ротора и рост его относительного расшреця. 20 Цель изобретения - повышснпе надекностн работы в гцироком диапазоне режимов.Для достижения поставленной цели сервомоторы регулирующих органов частей высокого и низкого давления связаны лшней, вкоторой установлены концевые выключатели,соединенные с обратным клапаном и с задвижкой, и переключатель режимов. Сервомотор регулирующего органа части высокогодавления дополнительно связан управляюцсй30 линией с приводом задвижки, 553345На чертеже представлена принципиальная схема системы регулирования.Расходы пара регулируются регулирующим органом 1 с сервомотором 2 части высокого давления 3 и регулирующим органом 4 с сервомотором 5 части низкого давления 6, Датчик частоты вращения 7 и датчик давления 8 связаны с обоими сервомоторами 2 и 5. Кроме того, сервомотор 2 связан линией 9 с приводом 10 задвижки 11 на паропроводе отбора и линией 12 через концевой выключатель 13 обратного клапана 14, концевой выключатель 15 задвижки 11 и переключатель режимов 16 с сервомотором 5 регулирующего органа 4 части низкого давления.Системы автоматического регулирования после мгновенного сброса электрической нагрузки работает следующим образом.Датчик частоты вращения 7, получив сигнал о повышении частоты вращения ротора, подает команду сервомоторам 2 и 5 на закрытие регулирующих органов 1 и 4, и последние закрываются. После сброса нагрузки регулирующий орган 1 пропускает расход острого пара, меньший минимально допускаемого для включения отбора, сервомотор 2 подает команду на закрытие задвижки 11 и открытие регулирующего органа части низкого давления. Последняя команда поступает к сервомотору 5 через переключатель режимов 16 при условии срабатывания концевых выключателей 13 или 15. В результате, регулируюший орган части низкого давления открывается и турбина автоматически переводится на конденсационный режим,Таким образом, управляющее воздействие на открытие регулирующих органов части низкого давления поступает лишь в случае полного закрытия обратного клапана или задвижки на паропроводе отбора, 10 Благодаря введению дополнительной линии связи от сервомотора регулирующего органа части высокого давления к сервомотору регулирующего органа части низкого давления исключена возможность, при сбросе электрической нагрузки, длительного воздействия высокотемпературного пара на проточную часть цилиндра низкого давления. Надежность системы повышается еще и потому, что воздействия на регулирующие органы низкого давления и переключатель автоматизированы и, следовательно, исключены ошибочные действия персонала. Формула изобретения1, Система регулирования турбины с отбором пара, содержащая датчики частоты вращения и давления пара в отборе, соединенные с сервомоторами регулирующих органовэ 0 частей высокого и низкого давления турбины,и установленные на паропроводе отбора обратный клапан и задвижку с приводами, о тличающаяся тем, что, с целью повышения надежности работы в широком диапазоне25 режимов, сервомоторы регулирующих органов частей высокого и низкого давления связаны линией, в которой установлены концевые выключатели, соединенные с обратнымклапаном и с задвижкой, и переключатель ре 30 жимов.2 Система по п. 1, отличающаясятем, что сервомотор регулирующего органачасти высокого давления дополнительно связан управляющей линией с приводом задвиж 35Источники информации, принятые во внимание при экспертизе:1. Хильченко Л. Н. Регулирование паровыхтурбин, М., Машгиз, 1960, с. 179 в 1,40 2, Авторское свидетельство Мо 21601"Г 01 Р 17/20, 1965, 553345Составитель А, Калашников Текрел И, Карандашова Рсдак,ор М. Васильева Корректор В. Дод Типография, пр, Сапунова, 2 Заказ 95/11 ИздЧо 498 Тираж 690 Подписное Ц 1-1 ИИПИ Государственного комитета Совета Министров СССР по делам изооретеиий и открытий 113035, Москва, МС, Раушская иаб., д. 4/5
