F16K 13/02 — с запорными поверхностями, имеющими форму небольших сегментов цилиндра, и подвижным элементом, установленным поворотно

Номер патента: 136990

Опубликовано: 01.01.1961

Автор: Киричек

МПК: F16K 13/02, F16K 31/02

Метки: вакуумных, задвижка, систем

...недостаток, обеспечивая, как показали испытания опытного образца задвижки, необходимую скорость закрытия.Сущность изобретения заключается в том, что каретка задвижки нагружена винтовыми пружинами и снабжена подвижным штырем, сцепляющим затвор с кареткой при разгоне ее и взаимодействующим с неподвижным клином для отцепления затвора от каретки в конце ее хода, Затвор для смягчения удара о стенку корпуса снабжен резиновыми амортизаторами. Для отвода каретки в исходное положение против действия пружин до сцепления ее выступа с захватом, управляемым электромагнитом, применена рукоятка, палец кривошипа которой вставляют в прорезь каретки.На чертеже схематически показано устройство описываемой зад. вижки.Задвижка состоит из корпуса 1 и...

Номер патента: 275623

Опубликовано: 01.01.1970

МПК: F16K 13/02

Метки: быстродействующий, вакуумный, затвор

...служащие опорами для торцов осей, выполненных, например, сферическими. 20На фиг, 1 изображен описываемый затвор с манжетным управлением, продольный разрез; на фиг, 2 - то же, поперечный разрез; на фиг. 3 - затвор с сильфонным уплотнением, продольный разрез; на фиг. 4 - шарнирное 25 соединение рычажной системы, разрез.Затвор содержит корпус 1, заслонку 2, рычажную систему 3, вал 4 привода б, который может быть ручным, электрическим или пневматическим. Уплотнение вала выполнено ман А. Алексеев, Е. ф. Кузыклях жетным б или сильфонным 7. Рычажная система состоит из звена а, соединенного с приводом, звена б, вращающегося на оси 8 в кронштейне 9 и соединенного шарниром 10 с заслонкой 2, звена в, связывающего между собою звенья а и б....

Номер патента: 309191

Опубликовано: 01.01.1971

Автор: Ткачев

МПК: F16K 13/02, F16K 31/50

Метки: задвижка, пневмотранспорта, сегментная

...фиг, 2 - сечение по А - Л на фиг. 1; на фиг. 3 - вид по стрелке Б на фиг. 2.Устройство содержит корпус 1, разделенный на две изолированные друг от друга камеры 2 и 8. В корпусе шарнирно установлен подвижный сегмент 4, который своим валом выходит в камеру 3, где на его конец жестко посажен рычаг б. Другой конец вала свободно входит в паз гайки 6, которая перемещается по резьбе шпинделя 7, вращаемого за маховик 8, В камере 2 расположен фигурный подпружиненный козырек 9. Седло 10 задвижки неподвижно закреплено в корпусе 1 и покрыто износоустойчивым материалом. Работает задвижка следующим образом.При вращении маховика 8 и шпинделя 7,гайка 6 пазом вращает вал сегмента 4 через рычаг 5, сегмент 4 поднимается и открывает 5 проходной тракт....

Номер патента: 323605

Опубликовано: 01.01.1972

Авторы: Бородай, Бусиок, Паншин, Степин

МПК: F01D 17/00, F16K 13/02

Метки: ijtgt, itvha, tdif, запорно-сбросной, йнсмена, клапанвсесоюзнаяи, „лпй

...клапанов оказываются достаточно большими.Целью изобретения - уменьшение перестановочного усилия привода.Для достижения этого дроссельный орган выполнен в виде закрепленных на валу привода поворотных заслонок. С целью повышения плотности такого клапана на запорных кромках заслонок и седел установлены гибкие полукольца,На чертеже представлены запорно-сбросный клапан, разрезы по А - А, Б - Б и В - В, а также узлы Д и Е.В корпусе 1 сбросной части и корпусе 2 запорной части клапана взаимно перпендикулярно расположены поворотные заслонки 3 и 4, закрепленные на валу привода 6, При перемещении поршня 7 привода б зубчатая рейка 8 поворачивает вал 6, перераспределяя расходы пара в турбину (заслонка 4) и в сбросную емкость (заслонка 3). Так к...

Номер патента: 326394

Опубликовано: 01.01.1972

Автор: Гомельский

МПК: F16K 13/02

Метки: 326394

...15 ц соединен с цсй герметично32 б 394 Ь зд.94 каз 517715 аж 448 ЦНИИПИ одп испо ипографин, пр. Сапунова,эластичной манжетой 16. Конец вала 11 жестко сосдинен с тяговым рычагом 17. Последний соединен с приводом сливного клапана (электромагнитпым, механическим, гидравлическим и т. д. и с крышкой 13 корпуса. На чертеже штрихпунктирной линией указано положение клапана при сливе рабочей жидкости,В исходном положении клапана 6 в корпусе сливного клапана патрубки 2 и 3 сообщены. Рабочая жидкость подается насосом в направлении, указанном стрелкой Б, ца разбрызгиватели посудомоечной машины. Прц этом клапан 6, перекрывающий патрубок 4, утоплен в нишу 7 корпуса и не препятствует движению жидкости, Клапан удерживается в этом положении пружиной...

Номер патента: 327701

Опубликовано: 01.01.1972

Авторы: Ииостранец, Ииостранна

МПК: F16K 13/02, F24F 13/08

Метки: воздуха, например, расхода

...поршнем помещен в корпус 9, сцабжешый аксиальцым виц том 10 с контргайкой 11, упирающимся в конец поршня. На внешцей поверхности цилиндра расположена температурная шкала 12.Соотношение диаметра цилиндра к его длше может составить 1: 50.20 Посредством трубки 18 внутренняя частьрегулирующего цилиндра соедицеца с внутренней частью цилиндра 14 термопдравлического датчика.Зубчато-реечцый цсполцительный мехацизм 25 выполнен в виде зубчатой рейки с зубом цакаждой стороне, прц этом вершины каждого цз двух зуоцов имеют форму плоской поверхцостц, параллельной цацравлецшо движения поршня 8. Заслоцка выполцеца с полотнищами 30 15, Верхций коцец саждого из которых Выцолlб Г пен в виде вилки 16 пз планок 17 и 18. Кроме того, каждое пз полотнищ имеет...

Номер патента: 333354

Опубликовано: 01.01.1972

Авторы: Керро, Косое

МПК: F16K 13/02

Метки: 333354

...седла для шариковых запорных эле 10 ментов 9 и 10. Внутри втулок 2 и б размещенысоответственно подвижные седла 11 и 12, пружины 18 и 14 и толкатели 15 и 1 б. Толкатель15 центрируется в отверстии поперечины 17и опирается одним концом на регулировочный15 болт 18. Поперечина 17 соединена с поперечиной 19 посредством тяг 20. С поперечиной 19связан толкатель 1 б. Рамка, образованная поперечинами 17 и 19 и тягами 20, удерживаетсяв крайнем левом положении пружиной 21, опи 20 рающейся на крышку 22. Усилие пружины 21,преодолевая сопротивление пружины 14, опирающейся через седло 12 на втулку 5, передается через толкатель 1 б и элемент 10 на седло втулки 4, При отсутствии в распределителе25 рабочей жидкости под давлением элемент 9может...

Номер патента: 399672

Опубликовано: 01.01.1973

Авторы: Керро, Косов

МПК: F16K 13/02

Метки: двухпозиционньш, распределитель, шариковый

...через седло б на втулку 2, передается через толкатель 15, шарик 5 и седло 7 на корВЫЙ РАСПРЕДЕЛИТЕЛ пус 1. В корпусе имеются подводящие и слиьныс каналы а, б, в, г и д.Прн отсутствии в,распределителе давления рабоче 11 жидкости шарик 4 находится между ссдламн. При подаче давления рабочей жидкости в полость 1 ежду шариками шарик 4 поджимается к седлу втулки 2, Сила, воздействующая на шарик б от давления рабочей жидкости, перемещает шарик б и всю рамку вправо, сжимая пружину 14 и через толкатсль 18 и поперечины 10 н 12 передается на шарик 4, частично уравновешивая силу, воздействующую на шарик от давления рабочей жидкости, Сила поджатия арика 4 к седлу определяется разницей усилий пружин 8 и 14.Переключается распределитель путем...

Номер патента: 499435

Опубликовано: 15.01.1976

Авторы: Волынский, Левит, Лезман

МПК: F16K 13/02

Метки: клапан, регулирующий

...сервопривода.Цель изобретения состоит в улучшении аэродинамических характеристик клапана.В соответствии с изобретением эта цель достигается тем, что в поворотной заслонке выполнено отверстие, в котором установлена дополнительная заслонка с седлом, закрепленная на внутреннем валу, размегценном в полости вала поворотной заслонки.На фиг. 1 показан поперечны" разрез предлагаемого клапана; на фиг. 2 ечение по А-А на фиг. 1.Клапан содержит корпус 1, седло 2, поворотную заслонку 3, закрепленную на валу 4. В поворотной заслонке выполнено отверстие 5, в котором установлена дополнительная заслонка 6 с седлом 7, закрепленная на внутреннем валу 8 размещенном в полости вала 4 поворотной заслонки 3. И, Лезман и М, М. Волынский В положении...

Номер патента: 503547

Опубликовано: 15.02.1976

Автор: Калвин

МПК: F16K 13/02

Метки: затвор, шиберный

...фиг. 1 - 4 представлена конструкция предлагаемого затвора. К нижнему днищу (фиг. 1) резервуара 1 для разливки жидкого металла жестко присоединено седло 2 с отверстием, На нижнем днище резервуара 1 закреплена плита 3, к которой с помощью шарниров 4 с одной стороны и болтов 5 с другой стороны присоединена рама 6, включающая направляющие 7 шибера 8, соединенные с рамой 6 шпильками 9. Постоянный контакт шибера 8 с седлом 2 обеспечивается с помощью пружин 10. Головки болтов 5 срезаны параллельно образующим тела болта, что позволяет разъединять плиту 3 с рамой 6, повернув болт 5 на угол 90 дощения с ответной прорезью в гнездепри замене седла или шибера,На фиг. 2 представлен продольный5 седла 2 и шибера 8 при совмещенныхпых отверстиях...

Номер патента: 511459

Опубликовано: 25.04.1976

Автор: Рублевский

МПК: F16K 13/02

Метки: запорное

...большей дуги, занимаемой полосой сквозных отверстий. Лента 3 охватывает затвор 2, при определенном положении которого лента 3 перекрывает полосу сквозных отверстий, при этом плотное прилегание бесконечной ленты к затвору 2 достигается тем, что ролики 4 укреплены на сепараторах, выполненных в виде звеньев цепи3из планок 5 и пальцев 6, охватывающих затвор 2, причем один из пальцев 7 сепаратора прикреплен к корпусу затвора, а противостоящее ему звено 8 - к натяжному устройству 9. Среди звеньев цепи с подвижными пальцами 6 два звена, симметрично расположенные относительно натяжного устройства 9, имеют овальные отверстив "а" и б в планках 5, в которых пальцы 6, соединяющие соседние звеньямогут перемещаться по дуге натяжным устройством...

Номер патента: 825205

Опубликовано: 30.04.1981

Автор: Арст

МПК: B08B 9/02, B08B 9/032, F16K 1/12 ...

Метки: промывки, трубопроводов

...органа, козырек 13, сливнойканал 14 и штуцера для присоединениятрубопроводов: сигнального 15, сбросного 16, поливного 17, Боковая поверхность органа 10 имеет направляющий зигзагообразный паз 18На кор Опусе 6 расположен защитный колпачок19,после снятия которого путем поднимания толкателя можно работойустройства управлять вручную.Устройство для промывки трубопроводов. работает следующим образом.Во время полива запорный орган10 опущен в седло 12. Перед окончанием полива с блока 1 управлениякратковременно подают воду в сигналь Оный трубопровод 2. Под действием гидродинамического удара и возрастающего напора воды, поступающей, черезштуцер 15, сегментный клапан 7 пово- .рачивается против часовой стрелкидо тех пор, пока не откроет проходводе...

Номер патента: 1170212

Опубликовано: 30.07.1985

Авторы: Давыденков, Зеликман, Липавский

МПК: F16K 13/02

Метки: регулирующее

...1 схематически представлено предлагаемое устройство,вид спереди; на фиг, 2 - то же,вид сбоку; на фиг. 3 - сечение А-Ана фиг. 1.Устройство содержит корпус 1, вцентральном канале Й которого размещена опорная пружина 3, на торца.". которой установлены затворы 4и 5, прилегающие в своих крайнихположениях к соответствующим кромкам 6 и 7 центрального канала илик соответствующим седлам 8 и 9, вкоторых выполнены центральные отверстия.В зтих центральных отверстияхустановлены связанные с затворами4 и 5 соответствующие толкатели 10и 11, закрвпленные на опорной рамке 12 корпуса, установленной на пружине 13 и связанной с чувствительным элементом мембраной 14. Опорная рамка 12 центрируется с помощью 12фторпластовых прокладок 15. В корпусе 1...

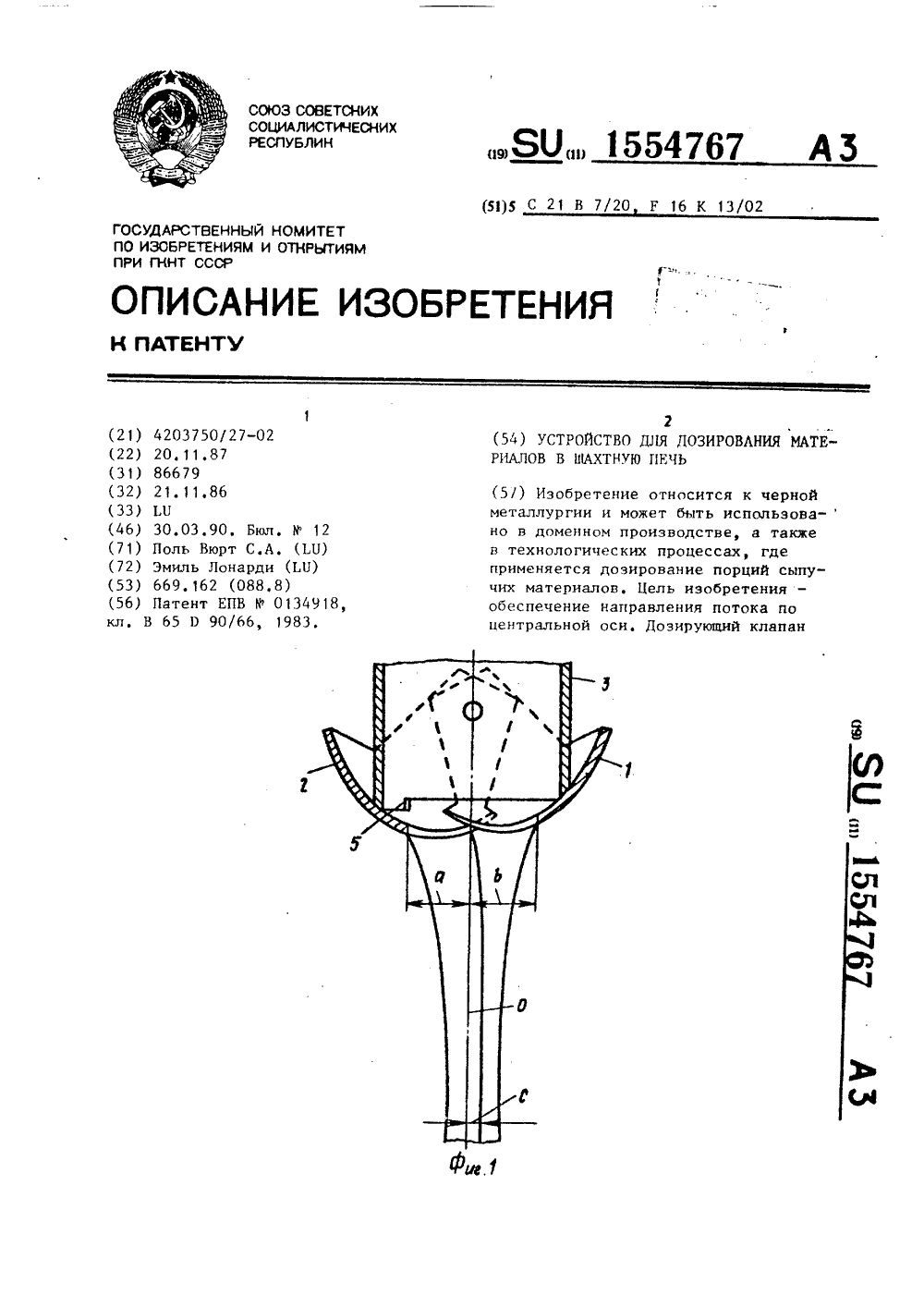

Номер патента: 1554767

Опубликовано: 30.03.1990

Автор: Эмиль

МПК: C21B 7/20, F16K 13/02

Метки: дозирования, печь, шахтную

...от гидравлическогоцилиндра 16, смонтированного поворотным образом на оси 17, установленнойна опорной пластине 18, соединеннойс патрубком 3. Через конец штока 19цилиндра 16 проходит штырь 15, соединяющий рычаги-опрокидыватели.На Фиг,5 показан механизм в положении смыкания заслонок, тогда как конструкция на фиг.6 является следствиемвыдвижения штока 19 гидравлическогоцилиндра 16, что соответствует раскрыву клапана эа счет поворота в противоположные стороны поперечин 8 и 9.Поводок 11, оказывающий действиена заслонку 2 большего радиуса, выполнен регулируемым по длине. С этойцелью поводок 11 выполнен в виде гидравлического устройства, цилиндр 20которого шарнирно соединен с поперечиной 9, а шток 2 шарнирно...

Номер патента: 1597106

Опубликовано: 30.09.1990

Авторы: Эдуард, Эмиль

МПК: C21B 7/18, C21B 7/24, F16K 13/02 ...

Метки: дозирования, печи, преимущественно, сыпучих, шахтной

...цилиндр 27 встроен датчик 23 известнойконструкции, обеспечивающий сигналы,представляющие положение цилиндра 27,т.е. степень выдвижения штока 26. Каквидно из фиг. 7, выдвижение штока 26гидравлического цилиндра 27 вызываетповорот на угол о( втулки 21 вокругоси вращения заслонок 1 и 2 и за счетскрепления втулки 21 с опорной пласти -ной 19 вызывает соответствующий поворот обоих валов 7 и 8 и заслонок 1 и2 вокруг той же оси.На фиг. 9 изображена схема управления поворотом втулки 21 в функции углового рдскрыва заслонок 1, 2, С валом7 связан датчик 29 угловых положений,постоянно обеспечивающий сигнал обугловом положении р заслонки 1 относительно какого-либо эталонного положения, например сомкнутого. Полученнаяинформация передается в...
