Номер патента: 1055494

Опубликовано: 23.11.1983

Авторы: Гординская, Костаков, Петров, Синицын

МПК: A61B 17/56, A61N 1/20

Метки: введенных, вокруг, нагноений, профилактики, спиц, чрескостно

...- 2 раза должно быть больше суммарной ппощади спиц, находящихся в тканях. Обычно в качестве индифферентного 55эпектрода испопьзуют пластину нз нержавеющей стапи площадью 15 - 20 см; индифферентный электрод фиксируют через гигроскопическую прокпадку, смоченную водой ипи физиологическим раствором поваренной соли, проксимапьнее чрескостно введенных спиц, причем периодически один раз в 3 - 4 дня необходимо менять мес. то расположения индифферентного эпектрода ввиду возможного развития при дпитепьном постоянном воздействии попожительного потенциала апектрического тока деструктивных изменений в месте контакта электрода, Плотность тока постепенно по 1 мкА/см 2 за день увепичивают за 5 сут до максимально допустимых эюче-. ний и оставпяют на...

Номер патента: 1009917

Опубликовано: 07.04.1983

Авторы: Баглаев, Бечуцкий, Вировка, Костаков, Лобза, Мартыненко, Снакин, Чередниченко, Шляпников

МПК: B65D 55/12

Метки: герметичная, тара

...в виде скоб,контактирующих с выступами, и уплот"нение, снабжена дополнительными выступами, расположенными,в средней части на внешней. стороне боковых стенок корпуса и контактирующими с концами скоб, при этом дополнительныевыступы одной боковой стенки корпуса смещены относительно дополнительных выступов другой стенки корпуса 45так, что при раскрытии тары концыскоб остаются в контакте с дополнительными выступами лишь одной боковой стенки корпуса.На фиг. 1 схематически изображена 50герметичная тара; на фиг. 2 - корпустары беэ крышки, план; на фиг. 3 -герметичная тара, с крышкой, план;на фиг. 4 - разрез А-А на фиг. 1.Герметичная тара содержит корпус 551, крышку 2, скобы 3 и прокладку 4.Корпус 1 и крышка 2 снабжены выступами и...

Номер патента: 958252

Опубликовано: 15.09.1982

Авторы: Баглаев, Бечуцкий, Вировка, Костаков, Снакин, Шляпников

МПК: B65D 6/00

Метки: грузов, тара, транспортирования, хранения

...для фиксации сопроводительной документации, на наружной поверхности указанной боковой стенки тары параллельно 2ей укреплена пластина, а лепестки образованы на пластине.На фиг. 1 - изображена часть стенкитары с пружинящим зажимом; на фиг. 2 -сечение А - А на фиг. 1,5 Тара для хранения и транспортированияразличных грузов представляет собой пластмассовый штабелируемый ящик. В местахрасположения зажима стенки 1 выполненыдвойными. Наружная ее часть 2 выполненаболее тонкой в виде пластины, и на нейнанесена прорезь 3, образующая лепестки 4пружинящего зажима. Внутренняя частьдвойной стенки выполняется по толщинеосновной стенки 5 и остается цельной,Утоненная наружная часть двойной стенки1 придает лепесткам больше гибкости и облегчает закладку...

Номер патента: 938915

Опубликовано: 30.06.1982

Авторы: Костаков, Мартыненко, Юр

МПК: A43C 13/10

Метки: защитного, металлического, носка, обуви

...методом точечной сварки с последующей отделкой и маркировкой носка 1).Недостатком этого способа является большая трудоемкость процесса из-за наличия большого количества операций.Цель изобретения - снижение трудоемкости.Эта цель достигается тем, что в способе, включающем операции вытяжки заготовки до образования полусферы, обсечки и рассекания на две полупары, вытяжку производят в направлении вдоль следа обуви с образованием полукруглой перемычки между полупарами, расположенной перпендикуляр но следу обуви, рассекают вытянутую заготовку вдоль перемычки с последующим об- разованиеМ удлиненной кромки путем выпрямления частей перемычки, затем удлиненную кромку калибруют и вырубают из нее крепители.938915 Фиг. г,2 ла гидравлическом прессе с...

Номер патента: 631665

Опубликовано: 05.11.1978

Авторы: Ежков, Зиятдинов, Костаков

МПК: F01D 11/00

Метки: вала, турбомашины, уплотнение

...относительно вала 3 размещеныплавающие кольца 4 со стороны газовойполости машины и кольца 5 - со стороны атмосферы,Камера 2 подключена к линии 6 ичи затворной жидкости. В камере 2,частности внутри кольца 5 установледатчик 7 наличия газа в затворной жидкости, подключенный через усилитель 8и исполнительный механизм 9 к клапану10, установленному на линии 11 подводаФие. 2 Фиг затворной жидкости в кольцевой канал 12, выполненный в кольце 4, отделяющем 1 амеру от газовой полости машины.Датчик может быть выполнен емкостным, например в виде стального корпуса 13 со съемной крышкой 14. В корпусе 13 установлены два пакета металлических пластин 15 и 16, Для их крепления и изоляции предусмотрены штифты 17 и 18. Для протока масла в корпусе 13 и...

Номер патента: 357279

Опубликовано: 01.01.1972

Авторы: Боханов, Заховаев, Костаков

МПК: D01B 3/00, D01G 9/00

Метки: угаров

...имеющей пильчатые рабочие органы и выполненной, например, в виде предпрочеса 5 кардочесального аппарата. Приемный барабан б предпрочеса имеет чиститель 7, представляющий собой вращающуюся щетку с пневмоудалением сора. К главному барабану предпрочеса 5 подсажена съемная щетка 8. Далее установлены находящийся под разрежением сетчатый барабан 9 и накатные валики 10.В узле питания предпрочеса отсутствуютпитающие цилиндры, стянутые пильчатой лен той, так как их зубья быстро забиваются,Скорости рабочих органов разрыхлительноймашины в несколько раз превышают скорости обычного предпрочеса, что обеспечивает лучшую очистку клочков волокон приемным ба рабаном путем более интенсивного протаскивания их по колосникам. Питающий рифленый цилиндр при...

Номер патента: 347244

Опубликовано: 01.01.1972

Авторы: Костаков, Крюков, Марков

МПК: B63H 21/30, F16M 9/00

Метки: жестких, механизмов, монтажа, прокладках, сворки, устанавливаемых

...10 своих местах. В отверстия опорного фланцаподрамника устанавливают динамометры в количестве, равном количеству опорных площадок. Производится нагружение динамометров до отрыва редуктора от стенда с точ постыл +0,02 млт, При этом на динамометры приходится примерно 70 - 80% веса редуктора, Остальная часть веса распределяется на три опорные площадки. Величины нагрузок на динамометры заносятся в форму ляр. Не изменяя положения редуктора, подопорный фланец подрамника устанавливают технологические прокладки, после чего производится окончательная сборка линии движения редуктора. На судостроительном заво де агрегат в сборе устанавливается на судовой фундамент и при помощи трех клиновых домкратов, расположенных под тремя опорными площадками...

Номер патента: 346545

Опубликовано: 01.01.1972

Авторы: Костаков, Лавров, Родионов, Сидоренко, Соловьев, Спиридонов, Ястребов

МПК: F16L 51/02

Метки: компенсаторвсесоюзнаяпатентно-би5лио-fwcjman, сильфонный, схинне-нц1

...сечении оболочку, прямолинейные участки которой жестко соединены с концевыми фланцами.Однако такие сильфонныене обеспечивают равномерного рнапряжений по профилю оболочзначительные габариты,Цель изобретения - уменьшить напря ция в оболочке компенсатора и обеспечить компактность.Достигается это тем, что оболочка выполнена обращенной внутрь компецсатора, а сочленение ее криволинейного участка с прямолинейным выполнено по дуге окружности с радиусом, равным радиусу закругления концевых флаццев.На чертеже представлен предлагаемый компецсатор. Оболочка 1, обращенная внутрь компенсатора, приварена к фланцам 2 и 3, Переход криволинейного участка оболочки компенсатора к прямолинейному плотно облегает за круглеция концевых фланцев. Это...

Номер патента: 338853

Опубликовано: 01.01.1972

Авторы: Костаков, Лучко, Михалевич, Центральный

МПК: G01L 13/00, G01P 3/20

Метки: гидродинамических, лагов, переносное, регулировки

...блоком.Устройство р аботает следующим образом.Для проведения работ по регулировке лага гидропресс и уравнительный бачок с помощью шлангов 1 б подключают к спльфонному аппарату 17 лага, после чего заполняют гидропресс, уравнительный бачок и шланги 9 и 1 б жидкостью, напрмер водой.При отсутствии перепада давлений в сильфонном аппарате лага поршень гидропресса находится в коайнем правом положении, и жидкость уравнительного бачка через отверстие гидропресса и шланг 1 б сообщается с338853 Предмет изобретения Составитель П. ЛегкодухТехред Л, Богданова Корректор В. Жолудева 1 едактор В. Борисова Заказ 1764/14 Изд.650 Тираж 448 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д....

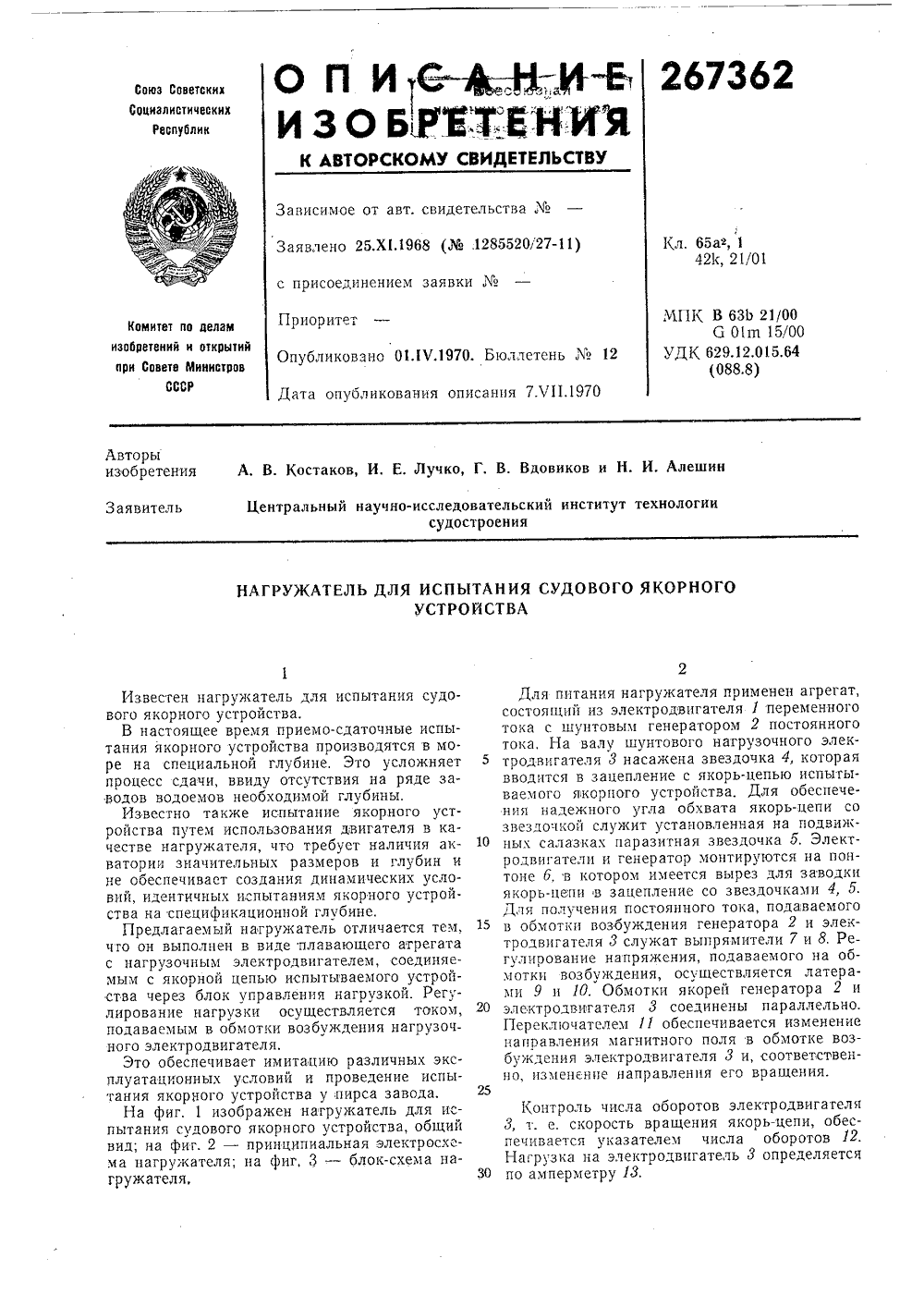

Номер патента: 267362

Опубликовано: 01.01.1970

Авторы: Алешин, Вдовиков, Костаков, Лучко, Центральный

МПК: B63B 21/00, G01M 15/00

Метки: испытания, нагружатель, судового, якорногоустройства

...звездочка б. Электродвигатели и генератор монтируются на понтоне б, в котором имеется вырез для заводки якорь-цепи в зацепление со звездочками 4, 5.Для получения постоянного тока, подаваемого 15 в обмотки возбуждения генератора 2 и электродвигателя 3 служат выпрямители 7 и 8, Регулирование напряжения, подаваемого на обмотки возбуждения, осуществляется латерами 9 и 10, Обмотки якорей генератора 2 и 20 электродвигателя 3 соединены параллельно,Переключателем 11 обеспечивается изменение направления магнитного поля в обмотке возбуждения электродвигателя 3 и, соответственно, изменение направления его вращения.25 Контроль числа оборотов эл3, т. е, скорость вращения як печивается указателем числа Нагрузка на электродвигатель 30 по амперметру...

Номер патента: 197455
