Хрущев

Номер патента: 1171031

Опубликовано: 07.08.1985

Авторы: Андреев, Люсов, Мудрак, Хрущев

МПК: A61H 1/02

Метки: 1-ша, болезнью, больных, гипертонической, лечения, стадии

...комбинации различных медикаментозных препаратов, но эффект от лечения был очень слабый. Последнее ухудшение наступило через неделю после выписки из стационара. На фоне лечения АД повысилось до 210/110 мм рт, ст в связи с чем госпитализирована.Исключена симптоматическая гипертония, а проведенная диагностическая велоэргометрия показала снижение толерантности к физической нагрузке из-за выраженной гипертонической реакции. Пороговая мощность составила 25 Вт, при этом АД поднялось до 240/130 мм рт. ст. Через день начато лечение индивидуально дозированными физическими тренировками без применения медикаментозных средств. Лечение начато с толерантной нагрузки 25 Вт, которую через 4 над. удалось повысить только до 75 Вт. Повторное...

Номер патента: 1124485

Опубликовано: 30.05.1985

Авторы: Бочкарев, Григорьева, Павлов, Самойленко, Седов, Тушов, Хрущев

МПК: A61L 2/00, A61L 2/14

Метки: лекарственных, медицинского, назначения, полимерных, средств, стерильных, шовного

...установлено, что облучением изделий и лекарственных средстн в дозах 0,25"2,0 Мрад (2,5- 55 20 кГр) достигается стерильность свыше 957 изделий, имевших до стерилизации микробную загрязненность не выше 1000 клеток на издетще, Единичные микроорганизмы (обычно споры) отмирают н течение 1-3 месяцев после облучения.П р и м е р 1, Системы взятия и переливания крови (всего использовалось около 50 ООО образцов), естественно контаминированные н процессе заводского изготовления 50-400 клетками микроорганизмов или искусственно контаминиронанные спорами сенной палочки, антракоида и фекальными стрептококками, облучают н дозах 1-1,5 Мрад (10-15 кГр) (доза, регламентированная утвержденной технологией, 2,5 Мрад) и подвергают обычной процедуре контроля...

Номер патента: 949869

Опубликовано: 30.01.1985

Авторы: Кашуренко, Парфенов, Фрейман, Хрущев

МПК: A01B 41/04

Метки: прополки, прореживания, растений

...с гидромоторами 8 периодического действия сгидравлическим торможением в концехода, электрогидравлические распределители 9 управления, выходное 5 каналы которых параллельно подсоединены к сливной магистрали, а входные каналы электрогидравлических распределителей 9 каждой пере-, живающей секции при помощи трубо 10 провода 10 параллельно подсоединены к,пневмогидравлическому аккумулятору 11 с эластичной разделительнойдиафрагмой и связаны с напорноймагистралью 2.через параллельносоединенные дроссель 12 и обратныйклапан 13, пропускающий жидкостьиз напорной магистрали 2 к гидромоторам 8, а также для каждогорабочего органа датчик 14 обнаруОожения растений, электрически связанный через блоК обработки сигналов с соответствующим...

Номер патента: 1132109

Опубликовано: 30.12.1984

Авторы: Борисов, Брыжик, Классен, Матвеев, Платонов, Редько, Рядинский, Хлусов, Хрущев

МПК: F23D 17/00

Метки: газомазутная, горелка

...12,Недостатком известной горелки являетсянизкая производительность из-за охлаждения мазута по длине форсунки.Цель изобретения - повышение производительности. 30Поставленная цель достигается тем, что газомазутная горелка, содержащая воздухоподводящий корпус, в котором соосно р азмещены газоподводящая труба, имеющая на выходе дроссельный участок, и цент ральная мазутная форсунка, причем между корпусом и газоподводящей трубой установлен лопаточный завихритель, дополнительно содержит тепловую трубу с кольцевой зоной конденсации, размещенной в газоподводя-щей трубе и образующей кольцевой зазор с 09мазутной форсункой, и зоной испарения, вынесенной за пределы корпуса.На чертеже представлена газомазутная горелка, продольный разрез.Газомазутная...

Номер патента: 1126605

Опубликовано: 30.11.1984

Авторы: Айкашев, Антонов, Варава, Кузнецов, Никулин, Осадчий, Пефтиев, Хрущев

МПК: C21B 7/24

Метки: доменной, плавки

...агломерата, поступающего в доменный цех, практически всегда выше температуры воздуха, то за время выборки его из бункеров она снижается. Поэтому температура каждой новой партии агломерата всегда выше температуры предыдущей. Следовательно, если непрерывно контролировать температуру агломерата, то .по повышению его температуры можно судить о времени поступления в доменную печь агломерата новой партии и своевременно ввести, если это необходимо, корректировку состава шихты, Для исключения ошибки в определении времени поступления в печь агломерата новой партии повышение температуры должно быть не ниже 10-157. от ее минимального значения, предшествовавшего этому повы-. шению. Величина 10-157 определена на основании практического опробования...

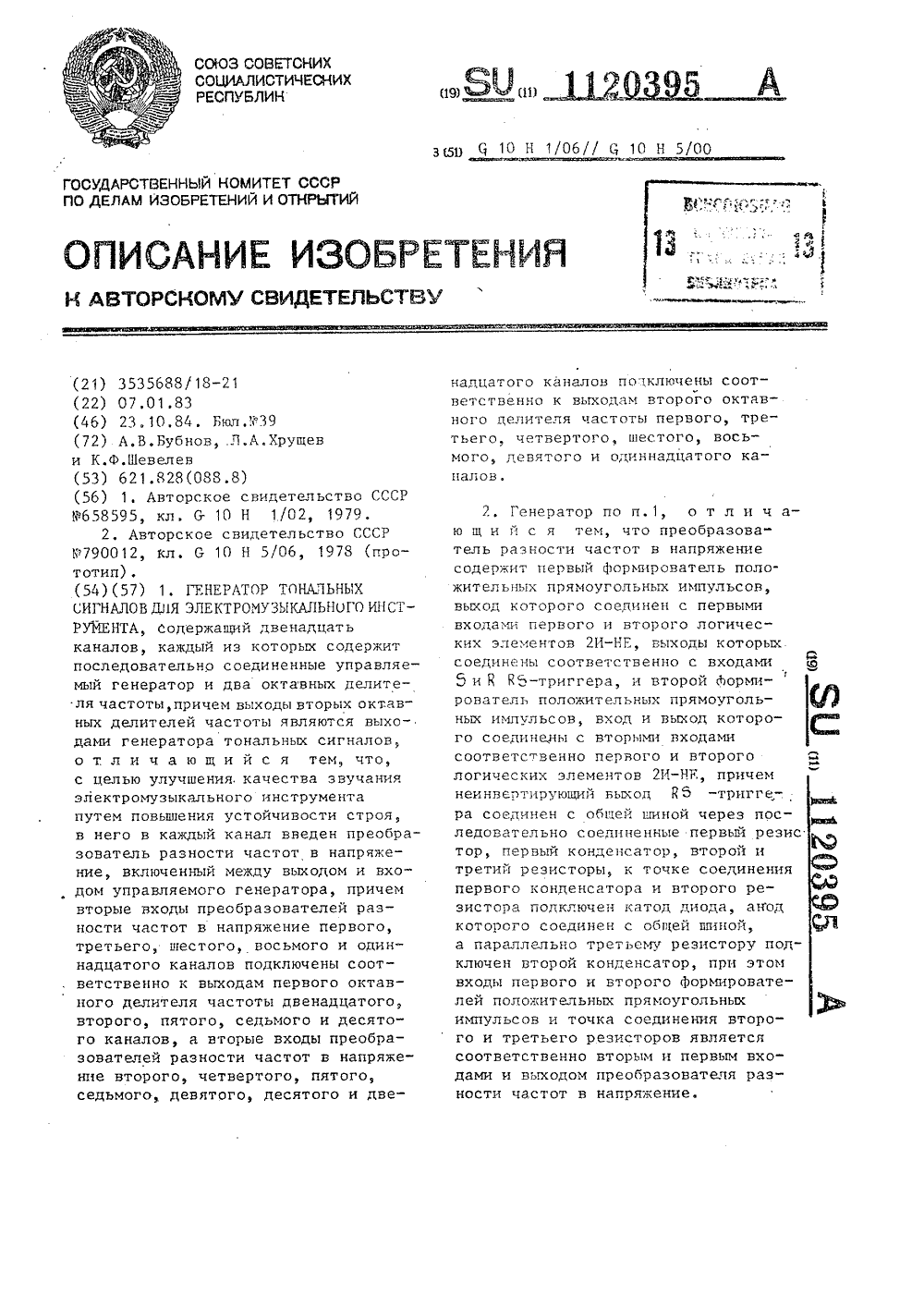

Номер патента: 1120395

Опубликовано: 23.10.1984

Авторы: Бубнов, Хрущев, Шевелев

МПК: G10H 1/06

Метки: генератор, инструмента, сигналов, тональных, электромузыкального

...1соединен с первыми входами первого и Второго логических элементов 2 И-ИЕ 19 и 20., Второй вход первого логи:еского элемента 2 И-ИЕ 19 соединс.н с входом второго формирователя 18 положительных прямоугольных импульсов вьход которого соединен с вторым вхогом второго логического элемента 2 И-.1 Е 20, Выходы первого и Второго логических элементов 2 И-НЕ 19 и Г) соединенысоответственно с входами 5 и 1 1 ив триггера 21. Между неинвертирующим выходом 815 -триггера 21 и общей шиной включены последовательно соединенные первый резистор 22, первый конденсатор 23, второй и третий резисторы 24 и 25, Точка соединения первого конденсатора 23 и второго резистора 24 соединена также с катоО дом диода 26, анод которогс соединен с Сбщей шиной, а параллельно...

Номер патента: 1110481

Опубликовано: 30.08.1984

Авторы: Бояринов, Зиятдинов, Калинкин, Кафаров, Кротов, Писаренко, Полянский, Хрущев

МПК: B01J 8/02

Метки: безградиентный, реактор

...3, нагреваясь до нужной температуры, попадает в реакционныйобъем, где контактирует с катализатором 7, Выходит из реактора черезотверстие 20. Контроль температуры ведется по показаниям термопары вставленной в карман термопары 12. Перемешивание газа осуществляетсяпоршнем 8, приводимым в возвратнопоступательное движение магнитнойкатушкой 17.Испытания реактора на безградиент.ность по концентрации проводились методом иМпульсного ввода трассера,Известно, что в аппарате идеального смешения логарифм выходной концент1110481 Таблица 1 Номер кривой Объем ка- Объемная ско- Давление,на граф, 2 тализатора, рость гелия, Р, атм(фиг.1 и 2) Чк, мл. Ч, мл/мин Температура, оС 120 50 40 0 400 40 50 800 50 40 120 200 0 400 200 800 200 10 Таблица...

Номер патента: 1104159

Опубликовано: 23.07.1984

Авторы: Бандин, Гамольский, Дейко, Калачев, Рыбцов, Хрущев, Царицын

МПК: C21B 7/20

Метки: доменной, загрузки, печи

...регулирования радиуса расположения вершины гребня приведены в табл. 1 и 2.Технология загрузки по изобретению следующая.П р и м е р 1. Уровень засыпки 1,5 м, система загрузки ЛЛКК. За 15 с до начала открытия большого конуса диаметром 4200 мм опускают кольцо диаметром 5000 мм, высотой 900 мм на глубину 150 мм в габарит траектории ссылающегося кольцевого потока шихты, Кольцо опускают со скоростью 50 мм/с.Открывают большой конус обычным способом. Шихта со скоростью свободного падения ссыпается с конуса вниз, встречает кромку (основание) кольца и падает вертикально вниз.Отклонение потока шихты, ссыпающегося вниз, от вертикали прй такомоспособе загрузки: равно 0П р и м е р 2. Уровень засыпки 0,5 м, система загрузки ККЛЛ , За 15 с до начала...

Номер патента: 1090816

Опубликовано: 07.05.1984

Авторы: Анцыгин, Маралов, Охотников, Хрущев

МПК: E04B 1/345

Метки: двухслойного, двухслойное, охлаждения, пневматического, пневматическое, сооружение, сооружения

...сч 0 0Счпср(т рно-в,1,1)кнос И 01;режи 1( и эк(пг 1) 11 тир с 10 ч Обс 10 с(мжеци 5:,;10(.1(.,Исе сп;10 жецО БОл.1) хосирсегИтс, И 1,( и Боз,р хол)Орньч р к;(Б, )п(, ЯХСТ;НОБ,1 ЕННЬЧ;1 ОДИП Н;ПРГИБ,10) ГО 0 Бвоз. И 1;ОЙ прослойк(. сое;)ин(.ннь 1)1 И БО (5 хоки)дачи ( ца цет;(,ячи. (рич(х; ц; Ис., -.;,.: ц.) д ;; С:НЬЧИ БОЛ.ХОБ 0.1 Ч(: 1( )( Л О ПП Г(.,Ьэксп,;1-. Ир сч),1 0(гь( Оч( с 00 р) ж(И(я.ралбрь 3 ИБсл( Б.ь сц(О/к(п 1 Й 7,(к)О1.11)П(1 Ц(И.ПР(БГ 5.К)ПИ)(И ПО;111(И Н(Ь(:и 11КОМ;Ц Е От Р;1 ЕцЕ 1 Н(, Ц; БЦ Т;)С НС 11Обол(икс )срОд;чиков1 О1) Я 1 Г т Сост,(ни(л,1 ирлоп;) Рс,(акти р . Гратилло Текред 11. В( рсКорр( л) ор 11;.)рдей и Вакз 2824 2 Ь Тираж бвв10.(п и си(и ВНИИПИ Государственного комитета ССС,Р по делам изобретений н...

Номер патента: 1089279

Опубликовано: 30.04.1984

Авторы: Думкина, Хрущев

МПК: E21F 15/02

Метки: закладочного, массива, обезвоживания

...состоящее иэ ме- З таллической сетки и мешковины, укладываемых поверх труб, размещенных в выработанном пространстве 121.Недостатком указанного устройства является малая фильтрующая по 35 верхность, включающая лишь площадь дренажных отверстий. Это приводит к тому, что при наличии в гидросмеси значительного количества мелких частиц дренажная система быстрозабивается шпамом и становится непригодной для дальнейшего использования.Цель изобретения - интенсификация процесса обезвоживания и повышение надежности работы устройства путем увеличения площади фильтрующей поверхности. Поставленная цель достигается тем, что в устройстве для обезвоживания закладочного массива, включающем трубопроводы с отверстиями дпя сбора воды и средство для...

Номер патента: 1066051

Опубликовано: 07.01.1984

Авторы: Абрамович, Заковряшин, Лукашенко, Панченко, Столяр, Хрущев, Черданцев, Шойхет

МПК: H05K 1/18

Метки: печатных, плат

...проводников. тактный блок 5, который шарнирно приНаиболее близким к предлагаемом , Р ованию 1, и блок 6 изкреплен к основанию по технической сущности является уст-.мерения, сое,циненный с к н,циненный с контактным ройство для контроля печатных плат п через коммутатор 7блоком 5 че ез коим содержащее контактное поле об азо " блок 5 выполнен в виде30 Контактный блок ванное единичными контактными груп- ора еди ичиых контактных групп, лами, состоящими из контактов, рас-объединенных в линейки 8. Располоположенных последовательновдоль женные со смещением по одной из осей одной из осей координатной сетки вкоординатной сетки. одна относительно ее узлах с переменным шагом и равно другойПодпружиненные контактные мерно расположенных вдоль другой...

Номер патента: 1053875

Опубликовано: 15.11.1983

Авторы: Александров, Беляков, Гришин, Долбенко, Карасева, Котов, Куликов, Кучумов, Смирнов, Хрущев, Хухрий, Чернышов

МПК: B02C 15/04

Метки: бандаж, валка, мельницы, размольного, среднеходной

...цель достигается тем,что в бандаже размольного валка среднеходной мельницы, содержащем элементы, образующие наружную поверхность и виде дуги н поперечном сечении с наружным слоем из износостойкого материала, элементы выполнены в виде соосно и жестко сопряженных между собой колец, поперечные сече 10ния которых образуют полное поперечное сечение бандажаНа фиг. 1 изображен бандаж, состоящий из трех соосно расположенныхкольцевых тел вращения, разрез; нафиг. 2 - то же, вид в плане,Бандаж состоит из боковых частей1, между которыми зажата центральнаячасть 2. Каждая из частей выполненадвухслойной. Слои жестко соединенымежду собой за счет сварки металловн горячем состоянии. Материалом наружного, рабочего слоя является легированный, главным...

Номер патента: 300069

Опубликовано: 23.10.1983

Авторы: Алексеев, Батуркин, Гойман, Давыдов, Мишин, Мягков, Прохоров, Самодаев, Федоров, Филонов, Хрущев, Широков

МПК: C04B 31/40

Метки: минерально-органического, сырья

...обработки минерально- органического сырья.Известны способы обработки минерально органического сырья путем пред-. варительного первмешивания, сепарации металлов, уплотнения, дробления и измельчения,Бель изобретения - обеспечение сте О ридизации минерально органического сььрья и повышение произвоцительности, Это цостигается тем, что уплотнение минерально-органического сырья осушествдя 1 от при температуре 40-80 С и аавлеОнии 4-15 ати, а иэмвльчение осущест-вляют в процессе транспортировки в среце сушильного агента при температу рах 500-1000 С, направляя сырье по цвум каналам, выхоаы которых надрав дены навстречу аруг другу. 69 2Способ осуществляется оде цуюшим образом.Минерально-органическое сырье, поступает в бункер, из которого...

Номер патента: 1045338

Опубликовано: 30.09.1983

Авторы: Плотников, Стальная, Хрущев

МПК: H02M 1/08

Метки: преобразователем, синхронизатор, системы

...синхронизации,Указанная цель достигается тем, 35что в синхрониэаторе системы управления преобразователем, содержащемтрехфазный трансформатор, вход которого предназначен для подключения ксиловой сети, резистор и оптроны почислу, выходных каналов синхронизатора, светодиоды оптронов соединеныв трехфазную мостовую схему, вход которой подключен к выходу трехфазноготрансформатора, а выход подключен крезистору, причем выходы оптроновявляются выходными каналами синхронизатора.На фиг. 1 приведена принципиальная схема предлагаемого синхронизатора; на фиг. 2 - временные диаграм мы его работы, где Ч - фазные напряжения, подводимые к светодиодам оптронов, включенных по мостовой схеме выпрямления;5- А - последовательность импульсов на выходах...

Номер патента: 1012384

Опубликовано: 15.04.1983

Авторы: Бари, Дегтев, Карпиловский, Львовский, Пузырев, Степаненко, Филатов, Хрущев, Юдин

МПК: H02H 7/06

Метки: автономной, замыкания, защиты, короткого, потребителей, установки, электроэнергетической

...от короткого замыкания, содержащее синхронный генератор переменного тока, параллельнообмотке возбуждения которого подключен блок автоматического регулирования напряжения, пороговый эле"мент и блок продольно-дифференциальной защиты с исполнительнымэлементом, дополнительно снабжено тиристорным ключом, диодом и регулирующим резистором, при этом квыходным зажимам блока автоматического регулирования напряженияпоследовательно с пороговым элементом подключен тиристорный ключ, цепьуправления которого через диод ирегулирующий резистор соединена свыходными зажимами синхронного генератора,На фиг, 1 приведена функциональная схема предлагаемого устройства,на фиг. 2 - внешняя характеристикасинхронного генератора; на фиг. 3выходная(...

Номер патента: 1002717

Опубликовано: 07.03.1983

Автор: Хрущев

МПК: F22B 1/26

Метки: котел

...желоб, верхний витоккоторого расположен под сквознымкольцевым зазором, а нижний сообщенс водяным объемом корпуса.На чертеже показан котел, общийвид,Котел содержит выполненный в видеусеченного конуса корпус 1, снабженный патрубком 2 подвода воды и патрубком 3 отвода пара, который установлен в меньшем основании конусообразной направляющей перегородки 4,большее основание которой обращеновниз и образует со стенками корпусасквозной кольцевой зазор 5,На внутренней поверхности корпуса 1 жестко закрепленавставка 6,,образующая спиралеобразный жедоб 7.Верхний виток желоба 7. расположенпод зазором 5, а нижний сообщен сводяным объемом 8.Патрубок 3 окружен заполненнойводой полостью 9, имеющей в нижнейчасти кольцевую щель 10. Полость 91002717...

Номер патента: 985286

Опубликовано: 30.12.1982

Авторы: Капустин, Хрущев, Шахматов, Шнапир

МПК: E21C 37/18

Метки: буровых, расширитель, скважин, термический

...стали, например Х 28 Н 48 В 5 . Гайка 7 препятствует осевому перемещению керамического блока 4 и кожуха б. В нижней части корпуса 1 выполнена коническая резьба, в которой закреплен инструмент 3. Элементы 5 электрически соединены посредством бурового става 2 и кабеля 8 с токосъемными кольцами 9, установленными в верхней 35 части бурового става 2, одно кольцо закреплено на ставе через изолятор 10, а другое - без изолятора. Кольца 9 подключены к источнику питания посредством контактных щеток 11. 40Термический расширитель работает следующим образом.При вращении става 2 и подачи его на забой породоразрушающий инструмент 3 разрушает породу и образует скважину, При достижении глубины скважины, соответствующей началу котлового...

Номер патента: 982156

Опубликовано: 15.12.1982

Авторы: Бимбирекова, Ковалев, Тазов, Хрущев

МПК: H02K 24/00

Метки: бесконтактный, вращающийся, линейный, трансформатор

...обмоткивозбуждения и квадратурную, расположенные на статоре, электрически взаимно перпендикулярные синусную и косинусную обмотки, расположенные нароторе, а также две обмотки коЛьцевого трансформатора, одна из которыхрасположена на статоре, а другая нароторе, причем первая обмотка соеди 35нена последовательно.с обмоткой возбуждения и подключена к источникупитания, а вторая подключена к косинусной обмотке, синусная обмотказамкнута накоротко, квадратурная об 40мотка подключена к нагрузке, введенконденсатор, включенный последовательно с вторичной обмоткой кольцевого трансформатора,На чертеже представлена структурная схема бесконтактного ЛВТ,45Бесконтактный ЛВТ содержит электрически взаимно перпендикулярныеобмотку возбуждения 1 и...

Номер патента: 979633

Опубликовано: 07.12.1982

Авторы: Лебедкин, Потапов, Хрущев

МПК: E21C 37/18

Метки: магнетитовых, разрушения, руд, током, электрическим

...смонтированы эластичныекамеры, заполненные магнитным порошком.2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что опорныймагнит выполнен в виде электромаг;нита.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 740952, кл. Е 21 С 37/18, 1977.: 2. Авторское свидетельство СССРВ 459597, кл. Е 21 С 37/18, 1972(прототип). 3нем подпружиненным электрододержателем и электрод, подключенный посредством кабеля к источнику тока, снабжено скрепленным с корпусом опорным магнитом с магнитопроводом, причем на разомкнутых опорных поверх ностях последнего смонтированы элас" тичные камеры, заполненные магнитным порошком.Кроме .того, возможно выполнение опорного магнита в виде электромаг О нита.На чертеже...

Номер патента: 969449

Опубликовано: 30.10.1982

Авторы: Александров, Беляков, Гнездилов, Гришин, Карасева, Куликов, Лазарев, Смирнов, Старых, Хрущев

МПК: B22D 27/06

Метки: прибылей, смесь, экзотермическая

...аувеличение к бурному протеканиюэкзотермической реакции, что сопровождается выбросами металла.Алюминиевый порошок обеспечиваетгорение смеси. С учетом количестваалюминия, введенного с алюмино-магниевьм порошком, количество алкминиевого порошка составит 6-10.Увеличение или уменьшение вводимого алюминиевого порошка приводитк нарушению протекания реакциигорения. Содержащийся в составе смесисиликокальций в количестве 0,5-3способствует ее лучшеному горению.Кроме этого силикокальций нейтрализует вредное действие элементов,образующихся при горении, что ведетк сохранению шаровидной формы графита в чугуне.При изготовлении отливок из чугуна с шаровидным графитом до окончания их кристаллизации (0,5-1,0 ч)происходит интенсивное испарениемагния из...

Номер патента: 962535

Опубликовано: 30.09.1982

Авторы: Маралов, Сопоцько, Хрущев

МПК: E04G 11/04

Метки: возведения, железобетонного, опалубка, свода

...поперечныйразрез;на фиг. 2 - возведенное в опалубке сооружение, поперечный разрез.10 Опалубка для возведения железобетонного свода включает металлические пластины 1, соединенные междусорой шарнирами 2 с герметиэирующимиэлементами 3На пластинах 1 укреплены жесткие пространственйые арматурные каркасы 4, соединенные между собой упругоподатливыми связями 5.Поверх слоя бетонной смеси 6 уложенаупругая оболочка 7, предотвращающаясползание бетонной смеси при подъеме опалубки. Подачу воздуха в опалубку производят посредством воэдухонагнетальной системы 8.Работа опалубки осуществляетсяследующим обраэом.25 На уложенные в горизонтальном положении металлические пластины 1 с.арматурными каркасами 4 укладываютслой бетонной смеси 6 и...

Номер патента: 926418

Опубликовано: 07.05.1982

Автор: Хрущев

МПК: F22B 1/26

Метки: котел

...установленной в корпусе 3 с образованием 15кольцевого канала 9, подключенногонижним концом.к водяному объему нижнего участка корпуса 3, а верхнимк сквозному кольцевому зазору между направляющей перегородкой Ь и .;щкорпусом 3. Обечайка 8 со стороныкольцевого канала 9 снабжена воронкообразными карманами 10 в зоне которых в стенке обечайки 8 выполненыперепускные отверстия 11. Котел также снабжен установленной под отводящим патрубком 2 корпуса 3, распределительной камерой 12, образованной двумя конусами:, направленнымиоснованиями вниз, и подключеннойверхним участком к водопроводу б,а нижним - к кольцевому каналу 9 ивнутренней полости обечайки 8,Котел работает следующим образом.В нижнюю часть корпуса 3 черезпатрубок 1 подают воду,...

Номер патента: 909076

Опубликовано: 28.02.1982

Авторы: Кулешова, Маралов, Сопоцько, Хрущев

МПК: E04G 11/04

Метки: возведения, железобетонных, монолитных, опалубка, пневматическая, сооружений

...арматура свода состоит из спиралей, концы которых шарнирно закреплены на фундаменте 7, и гибких стержней,проложенных в спиралях навстречу другдругу. Одик конец каждого стержня закреплен на фундаменте 7. Кроме того, в комплектопалубки входит мягкое обтягивающее покрытие 8, состоящее из двух полотнищ. Нижний край каждого полотнища прикрепляется к фундаменту 7 прижимной планкой 9, аверхний край полотнища с помощью упругого элемента 1 О прикрепляется к фундаменту свода 7 на противоположной стороне,Размер полотнищ выбирается таким, чтобыпри поднятой опалубке обеспечить перекрытие краев не менее чем на 50 см. Введениев верхнее полотнище упругих элементов позволяет регулировать степень обжатия бетона и, кроме того, позволяет...

Номер патента: 908812

Опубликовано: 28.02.1982

Авторы: Батеха, Бачинин, Гречихин, Любимов, Плоткин, Хрущев

МПК: C21B 7/16

Метки: доменной, дутьевая, печи, фурма

...осуществляется с целью уменьшитьсопротивление газоподводящего тракта в случае недостаточного давления природного газа.Переключение подачи газа осуществляется кранам, установленным вблизи фланца фурмы.Для того, чтобы исключить течение топливно.го потока по внутренней поверхности фурмыи обеспечить хорошее смешение с дутьем ско.рость истечения природного газа (мазута) приреально возможных изменениях его расходадолжна составлять 0,7 - 1,2 скорости дутья. Приуменьшении этого отношения ниже 0,7 наблю.дается ухудшение степени окисления природ.ного газа в фурменной полости и ева использования. Увеличение этого соотцошепил выше1,2 приводит к перемещению факела к противоположной стенке фурми и существешюмуувеличению потерь тепла с охлаждающей...

Номер патента: 907694

Опубликовано: 23.02.1982

Авторы: Купчиков, Парамонов, Плотников, Хрущев

МПК: H02J 3/24

Метки: межсистемной, разрыва, фиксации, электропередачи

...небаланса активной мощности в узловой точке с( с помощью арифметического устройства 5 по следующей формуле: Формула изобретения Способ фиксации разрыва межсистемной электропередачи путем измерения активной мощности в доаварийном и послеаварийном режимах, о т л и ч аю щ и й с я тем, что, с целью повышения надежности Фиксации разрыва, измерение активной мощности в после- аварийном режиме производят после окончания динамического переходного процесса, дополнительно в тот же момент времени измеряют производную частоты (ускорение) энергосистемы, вычисляют отношение разности. значений активной мощности в доаварийном и послеаварийном режимах к ускорению энергосистем, сравнивают эту величину с заданной уставкой и при и 65 ческого...

Номер патента: 900365

Опубликовано: 23.01.1982

Авторы: Купчиков, Савич, Стальная, Хрущев

МПК: H02J 3/24

Метки: генератора, синхронного, торможения, электрического

...и окончанию паузы АПВ, На второй ступени одновременно с окончанием паузы АЛВ отключают оставщуюся часть тормозныхрезисторов. После отключения тормоз Оных резисторов второй ступени изображающая точка возвращается в точкухарактеристики П (Фиг. 1), котораясоответствует предаварийному режимуработы генератора. 1 ЭУстройство содержит блок 1 определения величины сброса электрическоймощности, блок 2 измерения скольжения, управляемое реле 3 времени, датчик 4 мощности генератора, подключен- ррный к входу блока 1 определения тяжести аварии и к входу блока 5 фиксации предаварийной мощности, один извыходов которого соединен с блоком 1,другой - с первым входом управляемого реле 3 времени, со вторым входом .которого связан блок 2...

Номер патента: 899650

Опубликовано: 23.01.1982

Авторы: Герасимов, Доброскок, Истеев, Коробов, Курунов, Пефтиев, Стецюренко, Хрущев

МПК: C21B 5/00

Метки: доменной, плавки

...Москва, Ж, Раушская наб д. 4/5 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 В зависимости от знака и величины изменения амплитуды рудной на- грузки соответственно изменится и перепад. Перепад давления может отличаться от экстремального, минимального значения, и если он уменьшается, значит управляющее воздействие полезно и следует продолжать его в том же направлении, посредством изменения амплитуды переменной руд- О ной нагрузки игг; импульсной загрузки, а если он увеличится, нужно производить обратные воздействия, т.е. изменять амплитуду в обратном направлении. Иэ этого следует, что 1% амплитуда не всегда является опти.мальной для различных интервалов времени работающей печи, т.е. не ,ЪвсеГда минимальный экстремум общегоЬ ер...

Номер патента: 898564

Опубликовано: 15.01.1982

Авторы: Ковалев, Ковалева, Тазов, Хрущев

МПК: H02K 17/42

Метки: асинхронный, тахогенератор

...- повышение точности тахогенератора.25 Указанная цель достигается тем, что в асинхронный тахогенератор, содержащий ротор, обмотку возбуждения и30 выходную обмотку, введен блок, реализующий функцию Ч = Ч 0, а выходнаяВыхобмотка снабжена дополнительным выводом, соединенным с одним входом блока, другой вход и один из выходов которого соединены с одним из концов выходной обмотки. 1 При относительной частоте вращения ротора 1 асинхронного тахогенератора Ч ЭДС выходной обмотки 3 Ч 1+1 Чгде О - напряжение возбуждения асинхронного тахогенератора;а, р - коэффициенты, определяемыесобственными параметрами обмоток и намагничивающегоконтура синхронного тахогенератора.На вход блока 4 подается напряже- ние где К - отношение числа витков части...

Номер патента: 890426

Опубликовано: 15.12.1981

Авторы: Бритов, Ковалев, Куликов, Прозоров, Хрущев

МПК: G08C 25/00

Метки: датчиков, параметров, угла

...при проверке асимметрии нулевых точек и остаточных ЭДС нулевые положения определяют экспериментально по минимуму отношения 4 123Необходимость установки ротора датчика в заданные угловые положения и поворот ротора с малой частотой вращения усложняе процесс измерения параметров датчиков угла.890426 Формула изобретения 20 Способ определения параметровдатчиков угла, заключающийся в пос ледовательном измерении отношениявыходного сигнала к входному черезравные угловые положения ротора и измерении фазы выходного сигнала,о т л и ч а ю щ и й с я тем, что,с целью упрощения процесса определения параметров датчиков угла, результаты измерения отношения выходногосигнала к входному и измеренные эна"чения сдвига фазы выходного сигналаанализируют...

Номер патента: 883591

Опубликовано: 23.11.1981

Автор: Хрущев

МПК: F22B 27/12

Метки: вихревой, парогенератор

...3 с закрепленной на нем крыльчаткой завихрителя 4, установленной с образованием шаровой центральной полости 5 и периферийногозазора 6.Корпус 1 снабжен патрубками 7 и 8, соответственно, для подвода воды и отвода пара, датчиками уровня 9 и отстойником 10.Парогенератор работает следующим образом.Через патрубок 7 в корпус 1 подается вода, которая под действием883591 формула изобретения Составитель А.ШиковЛазаренко Техред С.Мигунова Корректор Л.Бокшан акто Тираж 472 Подписное рственнжо комитета СССР м изобретений к открытий а, Ж, Раушская наб., д. 4 каз 10184/58 ВНИИПИ Г по дел 13035, Моск. Проектна вращающейся крыльчатки 4 отжимается к стенкам корпуса 1, образуя водяную рубашку. Воспринимая тепло от пламени горелки 2, вода испаряется и пар...
