Номер патента: 1650783

Опубликовано: 23.05.1991

Авторы: Арнольд, Геращенко, Ключников, Крюковский, Пак, Петухов, Поляков, Савинов, Турушев, Хитров, Шван, Щербинин

МПК: C25C 3/08

Метки: алюминиевого, катодное, электролизера

...дополнительнойнаклонной стенки 7 с косынками 11 создаетжесткую (треугольная форма) конструкциюбоковых стенок 1 кожуха. Треугольная форма верхнего фланцевого узла 8 также резкоповышает его жесткость, он компенсируетчасть усилий, действующих на него, и наряду с этим равномерно передает нагрузку накожух. Отсутствие контрофорсов, которыелокально компенсируют нагрузку, позволяет кожуху равномерно деформироватьсяпод действием усилий, если они начинаютпревышать предельные. Но даже при этомфутеровка кожуха равномерно обжата, таккак стенки 1 кожуха равнопрочны в силуотсутствия контрофорсов.Угол наклона дополнительной стенки 7к боковой стенке. 1 кожуха, как показали20 25 30 35 40 вия контрофорсов на предлагаемом катод 50 55 5 10...

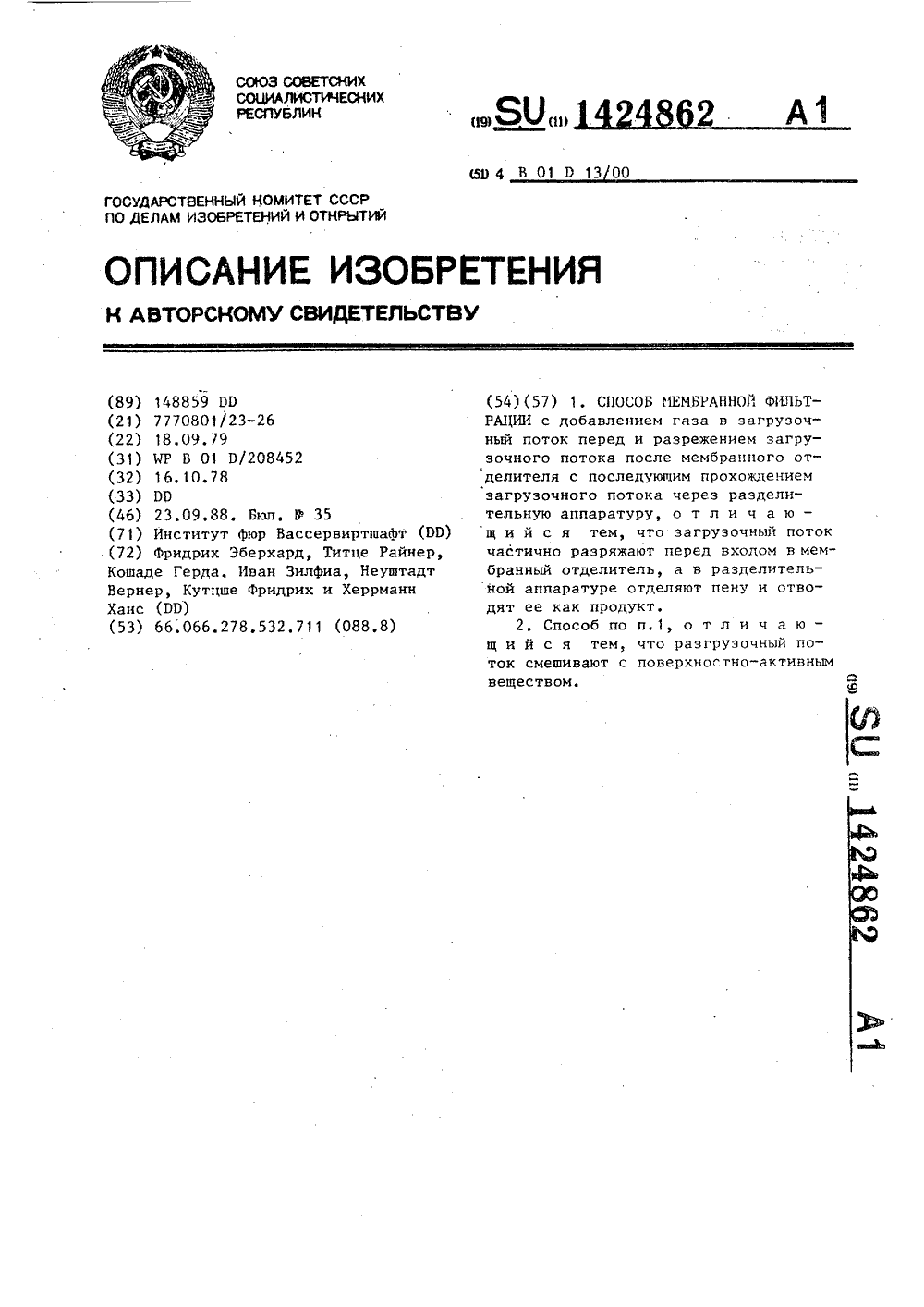

Номер патента: 1424862

Опубликовано: 23.09.1988

Авторы: Кошаде, Кутцше, Неуштадт, Титце, Фридрих, Херрманн, Шван

МПК: B01D 13/00

Метки: мембранной, фильтрации

...загрузочный поток перекрывается периодически за короткое время, Вследствие этого ца части:- цах, которые уже отложились или возникли на мембране образуются газовые пузырьки, так что происходит отделение от поверхности мембраны, Снсва подаваемый загрузочный поток смь. - вает эти частицы вместе с прилипающими воздушными пузырьками.Для особых случаев решением может служить расширение способа, выражающееся в подаче поверхностно-активныхвеществ для растворения. Оно рицимается в расчет при растворах с нелостаточцой стабильцостью ленообразовация и с цеГлаголрцятными свойствами частиц.На фиг. 1 дана установка для осуществления способа с реле времени для периодического отключения; на фиг. 2 - установка с вторым газовсасывающим штуцером с...

Номер патента: 1365371

Опубликовано: 07.01.1988

Авторы: Иванов, Иосилевич, Медведев, Рогинский, Фонарев, Шван

МПК: H05B 3/48

Метки: погружной, электронагреватель

...элемента с шестьюо жилами соответственно с 1. = 60 и т.д.При этом полость предыдущего блока практически полностью перекрывается стенками последующего и образуются каналы 8 (Фиг. 1) для размещения резистивных проводов 2.В результате канал 8 надежно изолирует резистивные жилы 2 друг от друга и от корпуса нагревателя 1. Кроме того, благодаря повоиоту блоков образуется надежный замок, который не допускает смещения резистивных жил.Размеры каналов 8 соответствуют ширине полки 7 Т-образной полости, что позволяет использовать резистивные провода 2 произвольных диаметров и обеспечивает возможность создания нагревателей, значительно отличающихся по мощности и размерам.Ф о р м у л а изобретенияПогружной электронагреватель, содержащий корпус и...

Номер патента: 1275793

Опубликовано: 07.12.1986

Авторы: Иосилевич, Медведев, Рогинский, Фонарев, Шван

МПК: H05B 3/30

Метки: панельный, электронагреватель

...эле -мент 8 (на Фиг.2 изображена максимальная величинапрогиба),При сжатии коробов прессом нагревательный элемент 8 фиксируется также прямолинейными выступами 6 и ответными углублениями 7 (фиг.3). Такая Фиксация повышает надежностькрепления нагревательного элемента8, так как в местах изгиба нагревательного элемента увеличивается сила трения между ним и корпусом, препятствующая его перемещению в случае тряски или вибрации. Короба 1 и 2 в дугообразно-изогнутом положении стягивают фиксато 93 3ром 5. В предлагаемом электронагревателе фиксатор выполнен в виде трех обечаек, расположенных по длине изгибаемой стороны, а в сечении имеющих подковообразную форму с шириной паза., равной удвоенной толщине отбортовок.Посредством холодного вывода...

Номер патента: 1046975

Опубликовано: 07.10.1983

Авторы: Иосилевич, Кулямина, Рогинский, Фонарев, Шван, Штейнберг

МПК: H05B 3/06

Метки: гибкий, электронагреватель

...ель изобретения - упрощение сборки и разборки нагревателя.Указанная цель достигается тем, чтов гибком электронагревателе, содержащем многожильный резистивный элемент, каждые две жилы которого размещены в термостойких изоляционных бпоках с открытыми полостями, уложенных по дпине в набор и скрепленных фиксаторами резистивных жид, установленными по торцам набора, набор блоков выполнен из посдедоватедьно чередующихся бпоков двух типов, в первом иэ которых две полости ддя резистивных жид образованы между выступом Т-образной формы, выпопненным. по оси симметрии блока в ппоскости, перпендикудярной продольной оси нагревателя, и боковыми стенками бпокв, а во втором - одна попость, Т-образная форма которой выполнена сим метричной упомянутому...

Номер патента: 930754

Опубликовано: 23.05.1982

Авторы: Иосилевич, Райхел, Фонарев, Холмогоров, Чижевский, Шван

МПК: H05B 3/48

Метки: трубчатый, электронагреватель

...между внутреннейстенкой оболочки 1 и резистивным элементом2. Внутренняя полость электронагревателя запол.иена диэлектрическим наполнителем, 5 из мате- Ириала с низкой теплопроводностью.Толщина изоляционного слоя выбрана впределах не менее 1/2 диаметра проволокирезистивного элемента и не более 2/3 тогоже диаметра. 20Материал изоляционного слоя повышеннойтеплопроводности имеет постоянную консистенцию жидкой сметаны и возможна промазкаи проникновение его в пустоты оболочки ре.зистивного элемента и в пространство между резистивным элементом и внутренней по.верхностью трубчатой оболочки нагревателя1, а шаг намотки равен суммарному диаметру нихромовой жилы и изоляции из стекло.волокна. 30При изготовлении резистивная жила в изоляции из...

Номер патента: 647895

Опубликовано: 15.02.1979

Авторы: Белорунов, Гусев, Иосилевич, Райхел, Фонарев, Шван

МПК: H05B 3/78

Метки: погружной, резистивный, трубчатый, электронагреватель

...разогрева жидкости путемповышения ее конвективности.Поставленная цель достигается тем,что указанное ребро установлено симметрично вдольвсей дпины корпуса, боковые его стороны охватывают нагреватель с зазором, а поперечная сторонаотогнута по дуге от него.Благодаря такому оребрению перегретый продукт скапливается под ним иудерживается боковыми сторонами, приэтом продукт разогревает ребоо, атечпо от поспеднего передается. основной массе продукта по всей площадиребра, т.е, позволяет разогревать основную массу продукта на большей площади, практически равной плошади емкости, в которой находится продукт.При применении предлагаемого нагревателя продукт под ребром нагреваетсядо более высокой температуры по сравнению с остальной...

Номер патента: 575276

Опубликовано: 05.10.1977

Авторы: Евменов, Никулина, Шван

МПК: B65D 85/00, G01N 1/00

Метки: блок-кассета, проб

...крышкой 8 с расположенной на ней ручкой 9.На крышке выполнены загрузочное отвер- О стие 10 и прорезь 11, соединяющая загрузочное отверстие с ее наружной кромкой, а также - углубления 12 для фиксации при загрузке ячеек.На боковой поверхности корпуса 4 закреплены прижимные планки 13, имеющие выступ 14, взаимодействующий с углублениями 12 крышек. Одна из планок верхним краем взаимодействует с прорезью 11 в крышке. Подвеска-собиратель 1 представляет собой сдвоенную Г-образную петлю, взаимодействующую с каждой из рх чек кассет.В процессе работы кассеты снимаю подвески-собирателя и раздают в звенья э тролизеров.При заполнении ячеудерживают кассету, дку за ручку. при это575276 Фиг.1 ПОСЛЕДОВатЕЛЬЦО СОВМСЦаЮт С КажДОй ЯЧЕйкой и через...

Номер патента: 462316

Опубликовано: 28.02.1975

Авторы: Райхел, Фонарев, Шван

МПК: H05B 3/06

Метки: блок, электронагревателей

...элекбчатой штангой 3 и рующего трубчатые а свободном конце одатчик 5, обеспечиленного режима рагревателей. Изобретение относится к электротермии, в частности к блокам трубчатых электронагревателей.Известен блок электронагревателей, содержащий укрепленные во фланце трубчатые электронагреватели, зафиксированные в диске с пазами, и трубчатую штангу для размещения термодатчика. Недостатком такой конструкции является ее малая жесткость и недостаточная надежность при эксплуатации.В предлагаемой конструкции диск жестко связан со штангой.Это позволяет увеличить жесткость конструкции и повысить надежность блока электронагревателей.На фиг. 1 изображен пэлектронагревателей; наА - А на фиг. 1. агревател ыми в не 4, фикс ли 2. Н щен терм ь устано...

Номер патента: 435904

Опубликовано: 15.07.1974

Авторы: Базаров, Изобретени, Тихомиров, Шван

МПК: B23F 5/04

Метки: бочкообразованияо, зубошлифовальный, механизмом, нтеэфонд, станок, ттт

...поджатие стойки черезэксцентрик 8 к основанию 10 обеспечиваетсягидроцилиндром 11,25Предмет изобретенияЗубошлифовальный станок с механизмомбочкообразования, работающий абразивнымчервяком, в стойке которого подвижно смонЗО тированной на основании, установлен эксцентИзобретение относится к станкостроению и может быть использовано в зубошлифовальных станках, работающих абразивным червяком.Известен зубошлифовальный станок с механизмом бочкообразования, в котором эксцентрик вала, смонтированного в стойке, входит в расточку отверстия станины.Недостаток известного станка состоит в том, что стойка его под действием механизма поворачивается в горизонтальной плоскости, и утонение разноименных сторон обрабатываемого зуба получается...

Номер патента: 168485

Опубликовано: 01.01.1965

Авторы: Божутин, Ленинградский, Шван

МПК: G01F 23/18

Метки: жидкостей, налива, ограничитель, уровня

...достижении пределкостью, повышение давлжит сигналом для отклюжидкости.На чертеже изображеного ограничителя. рииного прекращения подачи жидкости в емкость в устройстве предусмотрен рычаг 9.Ограничитель работает следующим образом: перед заполнением емкости жидкостью 5 заливной патрубок 1 с сигнальной трубкой 7устанавливается в емкость до упора 10, при нажиме на рычаг 3 открывается клапан 2 и золотниковый распределитель 8 сжатого воздуха перемещается. Сжатый воздух под дав лением 3 - 4 ат,к подается в сигнальную трубку и очищает ее от остатков жидкости, Одновременно с этим золотнпковый распределитель нажимает на пусковую кнопку 11 и включает электродвигатель насоса, подающего 15 жидкость в емкость, При освобождении рычага пружина 12...

Номер патента: 134096

Опубликовано: 01.01.1960

Авторы: Божутин, Брагин, Шван

МПК: C23D 9/10

Метки: автоматической, выгрузки, загрузки, нее, печь, эмалируемых

...помони приводного троса 11, соединенного с приводной фрикционной передачей посредством резиновых амортизаторов. Перекрытие клапанов, подающих си(атьй воздух в пневматические устройства, производится электромагнитами 12.ЛгТохатпзаця раооты мапшпы осуцесвляется при помощи рел" времени, концевых выключателей и других известных устройств.При нажатии и, сковой кнопки электромапшты 12 включают пневматические устройства, поднимакнцие заслонку печи и загрузочнуО,вилку. Последняя, поднявлис, вк,Очаст реверсивный электродвигатель 13, приводящий в действие фрпкционные диски 14, которые, соприкасаясь своей центральной частью с фрикцпопным колесом 15, сообщают .ему медленное вращение, передаваемое через ременную передачу 16 и редуктор 17 барабану...
