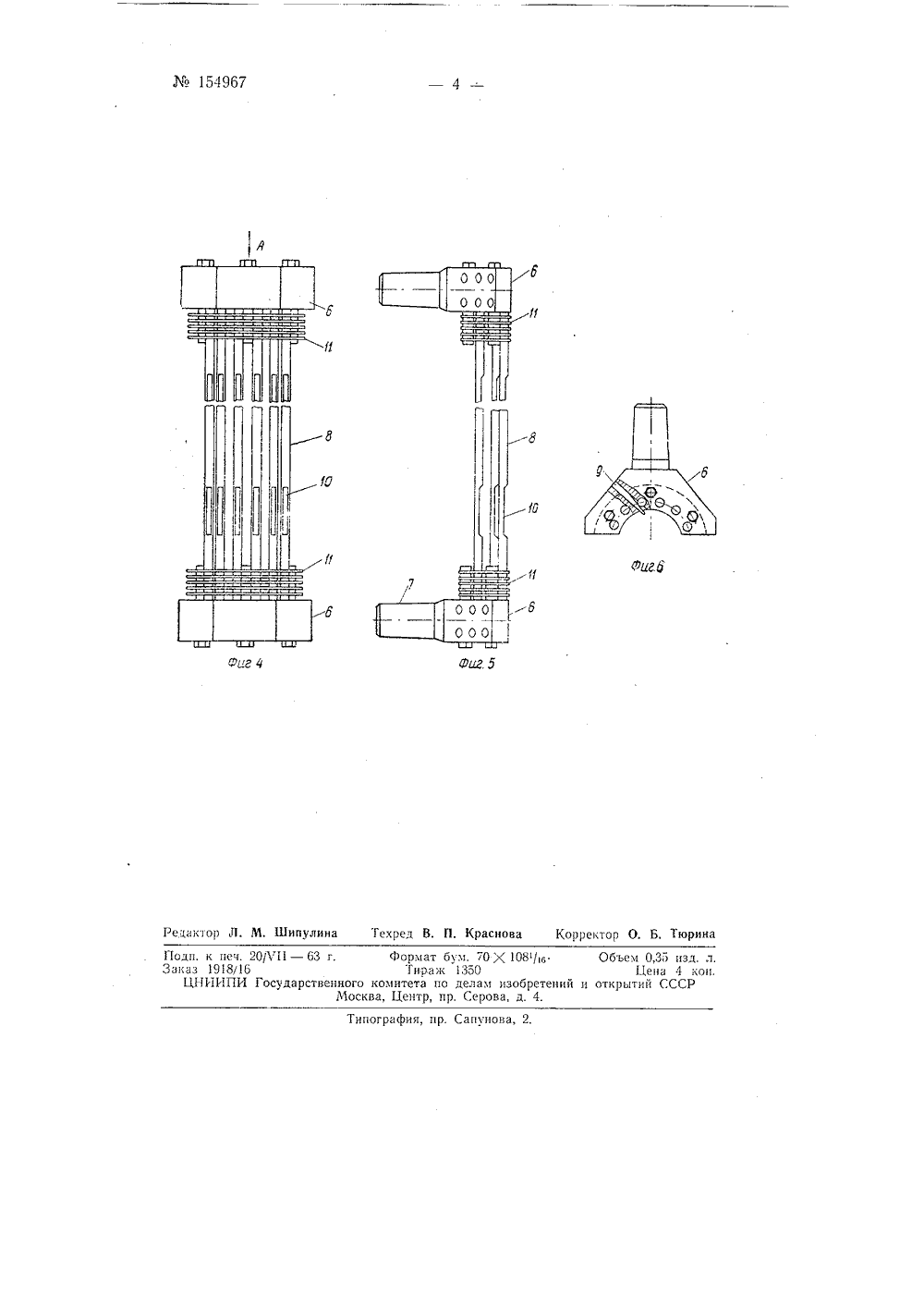

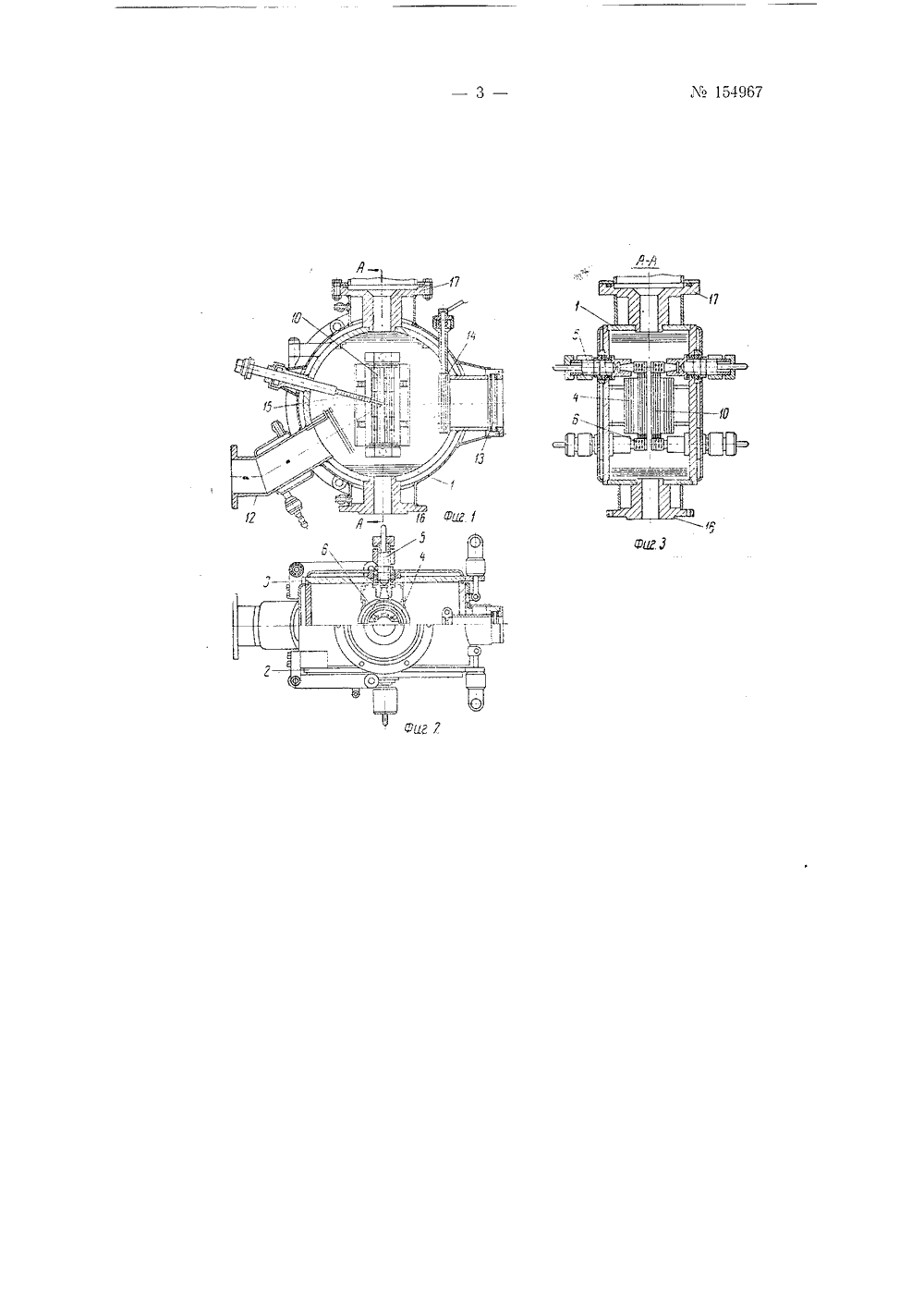

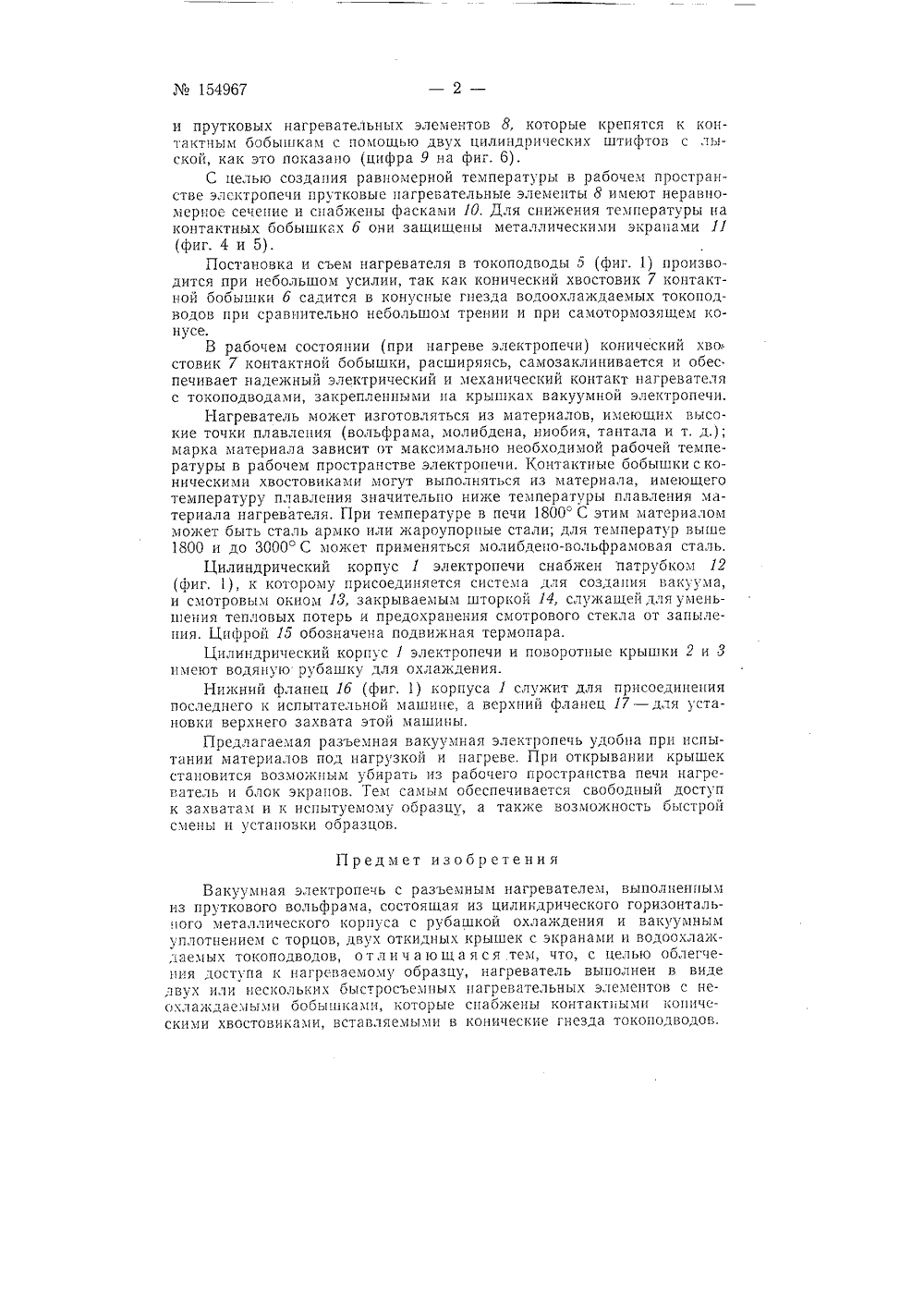

Класс Н 05 Ь; 21 Ь, 15 Н 05 Ь; 216, 2 вв Ж 154967 Подггисная груггпа Ло 9 А КУУМ Н А 1 ров. Червон ЕКТРОПЕЧЬ С АГРЕВАТЕЛЕМ ЪЕМНЫМ Заявлено 21 февраля 1 Комитет по делам изобретений и отг. за Л"в 765ытий при Сов 28/24-7ете Министров СССРаков ЛЪ 11 за 1963 г. убликовано ь Бюллетене изобретений и товарных з Предлагаемая электропечь, предназначенная для длительных или кратковременных испытаний материалов как в вакууме, так и в зашигной среде, относится к известному типу печей, снабженных цилиндрическим горизонтальным металлическим корпусом, с рубашкой охлаждения и вакуумным уплотненном с торцов, двумя откидными крышками с экраном и водоохлаждаемыми токоподводами. С целью облегчения доступа к нагреваемому образцу предлагается разъемный нагреватель, изготовленный из пруткового вольфрама, выполнить в виде двух или нескольких быстросъемных нагревательных элементов с неохлаждаемыми бобышками, которые снабжены контактными коническими хвостовиками, вставляемыми в конические гнезда токоподводов,На фиг 1. показана предлагаемая электропечь (вид спереди); на фиг. 2 - вид ее сверху; на фиг. 3 - разрез по линии А-А на фиг. 1; на фиг, 4 и 5 - в двух проекциях нагреватель этой электропечи; на фиг.6 - вид по стрелке А на фиг. 4.Цилиндрический корпус 1 электропечи (фиг. 1 и 3), ось которого расположена в горизонтальной плоскости, снабжен по торцам вакуумными уплотнениями и закрывается двумя поворотными крышками 2 и 3 1 фиг, 2). На крышках закреплены блоки экранов 4 и водоохлаждаемые токоподводы 5, заканчивающиеся копусными гнездами, в которые вставляются конические хвостовики контактных бобышек быстросъемного нагревателя.Быстросъемный нагреватель (фиг. 4 - 6) представляет собой металлическую конструкцию, состоящую из двух контактных бобышек (подковообразной формы) б, снабженных коническими хвостовиками 7,154967и прутковых нагревательных элементов 8, которые крепятся к контактным бобышкам с помощью двух цилиндрических штифтов с лыской, как это показано (цифра 9 па фиг. б).С целью создания равномерной температуры в рабочем пространстве электропечи прутковые нагревательные элементы 8 имеют неравномерное сечение и снабжены фасками 10. Для снижения температуры на контактных бобышкях б они защищены металлическими экранами 11 (фиг, 4 и 5).Постановка и съем нагревателя в токоподводы б (фиг. 1) производится при небольшом усилии, так как конический хвостовик 7 контактной бобышки б садится в конусные гнезда водоохлаждаемых токоподводов при сравнительно неоольшом трении и при самотормозящем конусе.В рабочем состоянии (при нагреве электропечи) конический хво:.стовик 7 контактной бобышки, расширяясь, самозаклинивается и обес печивает надежный электрический и механический контакт нагревателя с токоподводами, закрепленными на крышках вакуумной электропечи.Нагреватель может изготовляться из материалов, имеющих высокие точки плавления (вольфрама, молибдена, ниобия, тантала и т, д.); марка материала зависит от максимально необходимой рабочей температуры в рабочем пространстве электропечи. Контактные бобышки с коническими хвостовиками могут выполняться из материала, имеющего температуру плавления значительно ниже температуры плавления материала нагревателя. При температуре в печи 1800 С этим материалом может Оыть сталь армко или яароупорные стали; для температур выше 1800 и до 3000" "С может применяться молибдено-вольфрамовая сталь,Цилиндрический корпус 1 электропечи снабяен патрубком 12(фиг. 1), к которому присоединяется система для создания вакуума, и смотровым окном 13, закрываеьыъ шторкой 14, служащейдляуменьшения тепловых потерь и предохранения смотрового стекла от запыления. Цифрой 15 обозначена подвижная термопара.Цилиндрический корпус 1 электропечи и поворотные крышки 2 и 3 имеют водяную рубашку для охлаждения.Нижний фланец 1 б (фиг, 1) корпуса 1 служит для присоединения последнего к испытательной машине, а верхний фланец 17 - для установки верхнего захвата этой машины,Предлагаемая разъемная вакуумная электропечь удобна при испытании материалов под нагрузкой и нагреве, При открывании крышек становится возможным убирать из рабочего пространства печи нагреватель и блок экранов. Теы самым обеспечивается свободный доступ к зяхватяъ 1 и и испытуемому Ооразцу, я также Возможность Оыстрой смены и установки образцов.Предмет изобретенияВакуумная электропечь с разъемным нагревателем, выполненным из пруткового вольфрама, состоящая из цилиндрического горизонтального металлического корпуса с рубашкой охлакдения и вакуумным уплотнением с торцов, двух откидных крышек с экранами и водоохлая,иемых токоподводов, отличающаяся тем, что, с целью облегчения доступа к нагрсвяемому образцу, нагреватель выполнен в виде двух или нескольких быстросъемных нагрегятельных элементов с неОхляждс 1 еъЫъ 1 и Оооышкями, которые спяб 2 кены контактными кОниче - скими хвостовиками, вставляемыми в конические гнезда токоподводов, М 154967Ло 1549 б 7 Редак пулин раснова х ед 08/и етени4 венного ком Москва, одп. к печ. 20/Л 1 -зказ 198/1 бЦНИИПИ Государ рмат бум. 0 К 1 Гираж 1350 ета по делам из птр, пр. Серова,Типография, пр. Сапунова, 2,рректор О. Б, Тюрин Объем 035 изд. л Цена 4 коп ткрытий СССР
