Стартер тлеющего разряда для газоразрядных ламп

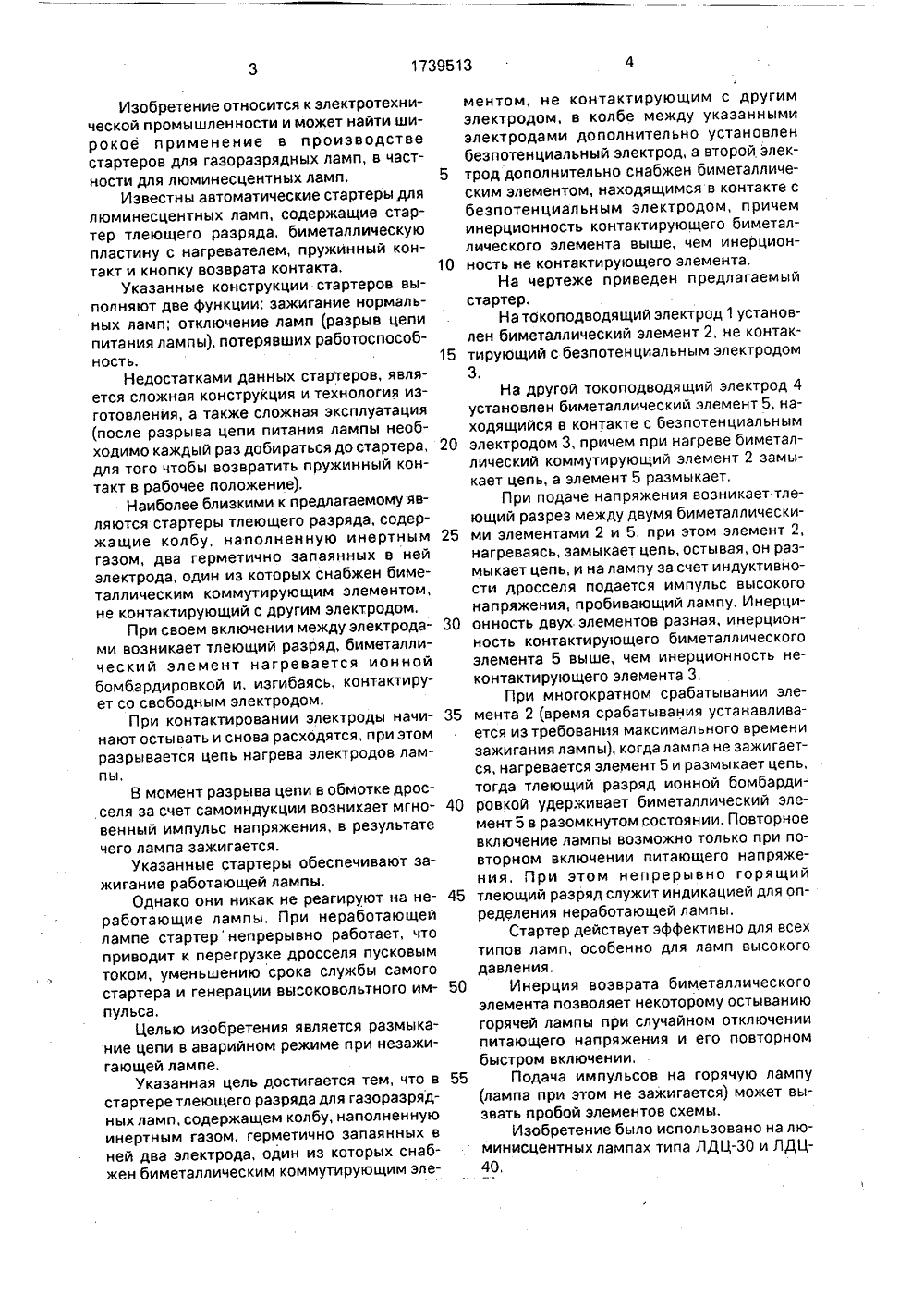

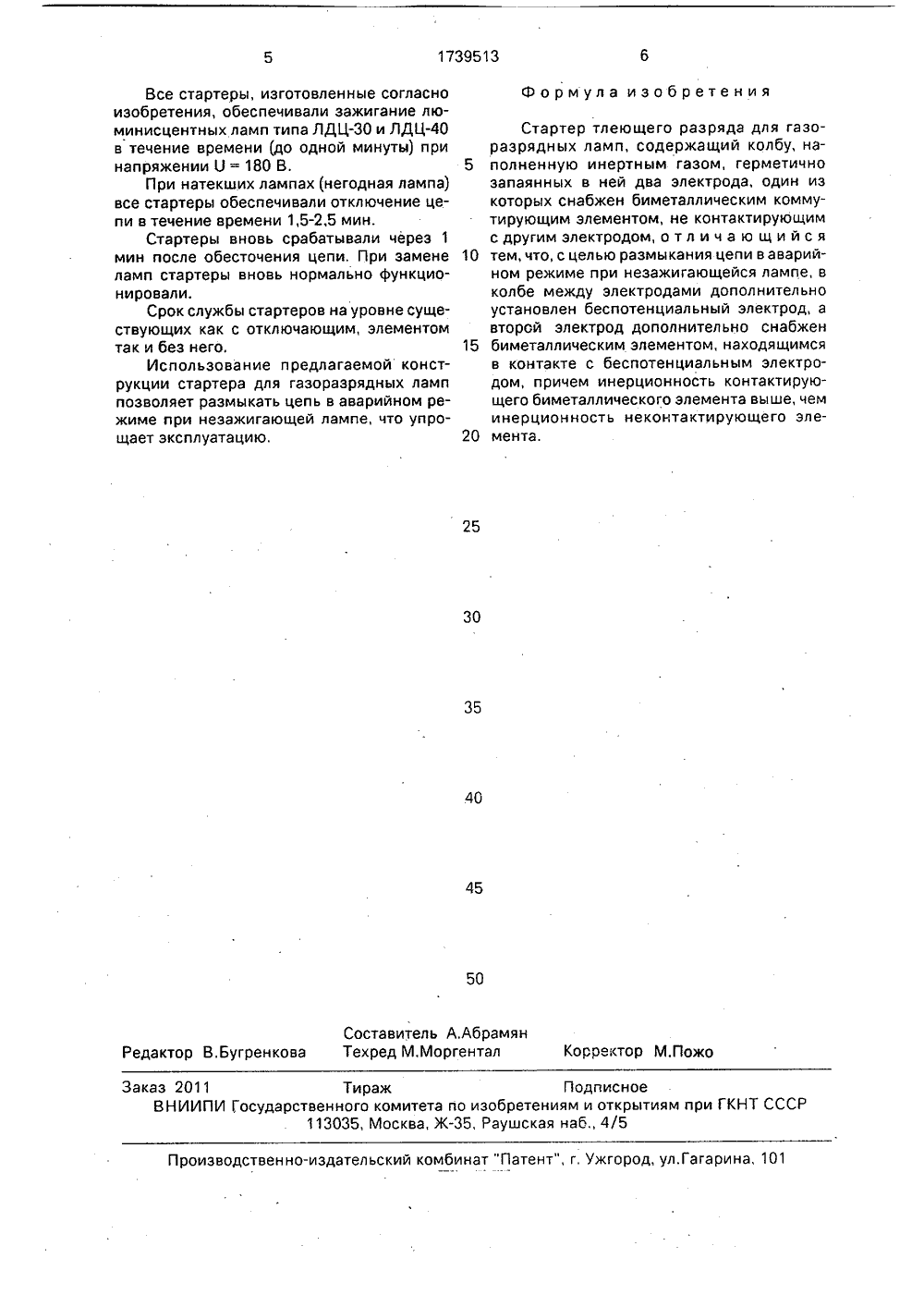

(21) (22) выи заводн ветотехники и я, 1968, с. 321 ЗРЯДА зрядных ламцентныхламп,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР 4863754/0704,09.90(54) СТАРТЕР ТЛЕЮЩЕГОГАЗОРАЗРЯДНЫХ ЛАМП.Я 2 1739513 А 1 Стартер тлеющего разряда для газоразрядных ламп содержит колбу, наполненную инертным газом, герметично запаянных в ней два электрода 1, 4, один из которых снабжен биметаллическим коммутирующим элементом 2, не контактирующим с другим электродом 4. В колбе между указанными электродами дополнительно установлен безпотенциальный электрод 3, а электрод 4 дополнительно снабжен биметаллическим элементом 5, находящимся в контакте с безпотенциальным электродом 3, причем инерционность контактирующего биметаллического элемента 5 выше, чем инерционность неконтактирующего элемента 2, 1 ил,Изобретение относится к электротехнической промышленности и может найти широкое применение в производстве стартеров для газоразрядных ламп, в частности для люминесцентных ламп.Известн ы автоматические стартеры для люминесцентных ламп, содержащие стартер тлеющего разряда, биметаллическую пластину с нагревателем, пружинный контакт и кнопку возврата контакта.Указанные конструкции стартеров выполняют две функции: зажигание нормальных ламп; отключение ламп (разрыв цепи питания лампы), потерявших работоспособность.Недостатками данных стартеров, является сложная конструкция и технология изготовления, а также сложная эксплуатация (после разрыва цепи питания лампы необходимо каждый раз добираться до стартера, для того чтобы возвратить пружинный контакт в рабочее положение).Наиболее близкими к предлагаемому являются стартеры тлеющего разряда, содержащие колбу, наполненную инертным газом, два герметично запаянных в ней электрода, один из которых снабжен биметаллическим коммутирующим элементом, не контактирующий с другим электродом,При своем включении между электродами возникает тлеющий разряд, биметаллический элемент нагревается ионной бомбардировкой и, изгибаясь, контактирует со свободным электродом.При контактировании электроды начинают остывать и снова расходятся, при этом разрывается цепь нагрева электродов лампы.В момент разрыва цепи в обмотке дросселя за счет самоиндукции возникает мгновенный импульс напряжения, в результате чего лампа зажигается.Указанные стартеры обеспечивают зажигание работающей лампы,Однако они никак не реагируют нг неработающие лампы. При неработающей лампе стартернепрерывно работает, что приводит к перегрузке дросселя пусковым током, уменьшению. срока службы самого стартера и генерации высоковольтного импульса.Целью изобретения является размыкание цепи в аварийном режиме при незажигающей лампе.Указанная цель достигается тем, что в стартере тлеющего разряда для газоразрядных ламп, содержащем колбу, наполненную инертным газом, герметично запаянных в ней два электрода, один из которых снабжен биметаллическим коммутирующим элементом, не контактирующим с другим электродом, в колбе между указанными электродами дополнительно установлен безпотенциальный электрод, а второй элек трод дополнительно снабжен биметаллическим элементом, находящимся в контакте с безпотенциальным электродом, причем инерционность контактирующего биметаллического элемента выше, чем инерцион ность не контактирующего элемента.На чертеже приведен предлагаемыйстартер,На тбкоподводящий электрод 1 установлен биметаллический элемент 2, не контак тирующий с безпотенциальным электродом3.На другой токоподводящий электрод 4установлен биметаллический элемент 5, находящийся в контакте с безпотенциальным20 электродом 3, причем при нагреве биметаллический коммутирующий элемент 2 замыкает цепь, а элемент 5 размыкает.При подаче напряжения возникает тлеющий разрез между двумя биметаллически 25 ми элементами 2 и 5, при этом элемент 2,нагреваясь, замыкает цепь, остывая, он размыкает цепь, и на лампу за счет индуктивности дросселя подается импульс высокогонапряжения, пробивающий лампу. Инерци 30 онность двух элементов разная, инерционность контактирующего биметаллическогоэлемента 5 выше, чем инерционность неконтактирующего элемента 3,При многократном срабатывании эле 35 мента 2 (время срабатывания устанавливается из требования максимального временизажигания лампы), когда лампа не зажигается, нагревается элемент 5 и размыкает цепь,тогда тлеющий разряд ионной бомбарди 40 ровкой удерживает биметаллический элемент 5 в разомкнутом состоянии. Повторноевключение лампы возможно только при повторном включении питающего напряжения, При этом непрерывно горящий45 тлеющий разряд служит индикацией для определения неработающей лампы.Стартер действует эффективно для всехтипов ламп, особенно для ламп высокогодавления.50 Инерция возврата биметаллическогоэлемента позволяет некоторому остываниюгорячей лампы при случайном отключениипитающего напряжения и его повторномбыстром включении,55 Подача импульсов на горячую лампу(лампа при этом не зажигается) может вызвать пробой элементов схемы.Изобретение было использовано на люминисцентных лампах типа ЛДЦи ЛДЦ 40,1739513 Формула изобретения 25 30 35 40 50 Составитель А.АбрамянРедактор В,Бугренкова Техред М.Моргентал Корректор М.Пожо Заказ 2011 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Все стартеры, изготовленные согласно изобретения, обеспечивали зажигание люминисцентных ламп типа ЛДЦи ЛДЦв течение времени (до одной минуты) при напряжении 0 = 180 В.При натекших лампах (негодная лампа) все стартеры обеспечивали отключение цепи в течение времени 1,5-2,5 мин.Стартеры вновь срабатывали через 1 мин после обесточения цепи, При замене ламп стартеры вновь нормально функционировали.Срок службы стартеров на уровне существующих как с отключающим, элементом так и без него.Использование предлагаемой конструкции стартера для газоразрядных ламп позволяет размыкать цепь в аварийном режиме при незажигающей лампе, что упрощает эксплуатацию. Стартер тлеющего разряда для газоразрядных ламп, содержащий колбу, на полненную инертным газом, герметичнозапаянных в ней два электрода, один из которых снабжен биметаллическим коммутирующим элементом, не контактирующим с другим электродом, о т л и ч а ю щ и й с я 10 тем, что, с целью размыкания цепи в аварийном режиме при незажигающейся лампе, в колбе между электродами дополнительно установлен беспотенциальный электрод, а второй электрод дополнительно снабжен 15 биметаллическим элементом, находящимсяв контакте с беспотенциальным электродом, причем инерционность контактирующего биметаллического элемента выше, чем инерционность неконтактирующего эле мента.
