H04L 7/02 — регулирование скорости и(или) фазы с помощью принятых кодовых сигналов, которые не содержат особой синхронизирующей информации

Номер патента: 677124

Опубликовано: 30.07.1979

Автор: Юрцевич

МПК: H04L 7/02

Метки: псевдослучайных«, сигналов, синхронизации, тактовой

...1, первый перемнрой перемножитель 3, реве4, сумматор 5, элемент Инератор 7, управляющий элтель 9, счетчик 10, опорныйдополнительный блок задерУстройство работает слзом.677124 аж 779 аз 675/906 Изд, Мо 1 ПО одписио Тип. Харьк. фил. пред. Пате Входной сигнал поступает на вход первого перемножителя 2 непосредственно и через блок задержки 1, где происходит перемножение входного сигнала с его сдвинутой на время тз копии. На втором перемно жителе 3 также происходит перемножение двух сдвинутых на тз копий опорного сигнала.Если длительность элементарных импульсов (определяющих период тактовой частоты) опорного и принимаемого сигнала не равны, то на выходе обоих перемножителей 2 и 3 будут сипналы, о т л и ч а ющи е с я друг от друга....

Номер патента: 678696

Опубликовано: 05.08.1979

Авторы: Галль, Литвак, Савин

МПК: H04L 7/02

Метки: времени, вхождения, интегральной, распределения, синхронизм, функции

...производится сравнение интервала временивосстановления синхронизма с временным интервалом, задаваемым Фор- , 5мирователем 3.Ключ 4 и блок 5 совпадения, управляемые сигналами от дифференцирующего блока 7 и формирователя 3, разрешают прохождение импульса с выхода 10дифференцирующего блока 7 на входвторого счетчика б - счетчика числауспехов, причем только в моментывремени, когда восстановление синхРонизма меньше или равно заданномувременному интервалу.Автоматизация процесса измеренияосуществляется за счет того, чтопосле восстановления .синхронизма вырабатывается очередной сигнал в бло. ке 7, который снова вызывает очередной сбой синхронизма. В моментвосстановления синхронизма на выходеблока 1 фиксации состояния синхрониэма происходит...

Номер патента: 678697

Опубликовано: 05.08.1979

Авторы: Никитин, Старовойтов

МПК: H04L 7/02

Метки: м-последовательности, синхронизации

...формирования местнойМ-последовательности с соответствующей фазой при выполнении всехк уравнений, вычисления функции взаимной корреляции местной и принимаемой М-последовательности, сравнения значения этой функции с заданным порогом и изменения фазы местнойМ-последовательности по результатусравненияОднако этот, способ имеет низкуюпомехоустойчивость и значительноевремя вхождения в синхронизм,Целью изобретения является повышение помехоустойчивости и сокращение времени вхождения в синхронизм,Для этого в способе синхронизации М-последовательности путем проверки п+1 символов принимаемойМ-последовательности к уравнейиями, связывающими эти символы, формирования местной М-последовательности с соответствующей фазой привыполнении всех к...

Номер патента: 678698

Опубликовано: 05.08.1979

Автор: Фридман

МПК: H04L 7/02

Метки: синхронизации

...пе678 б 98 Формула иэобрет ени я ЦИИ Тир Заказ 4587/5075 Подпи сно риодические последовательности импульсов. Режимы настройки фазируемыхгенераторон 3 выбраны таким образом,что фронт опорного сигнала совпадает с паузой импульсов. Формирование импульсов фазирования и обнуления совпадает с паузой высокочастотных сигналов фазируемого генератора3. Формирование одиночных импульсовпроисходит по. спаду высокочастотных сигналов. Таким образом, на одиниз входов триггера 8 поступают одиночные импульсы, частота которых определяется частотой сигналов фазируемого генератора 3, а на другойвход - сигналы обнуления, следуемыес частотой опорных сигналов. С приходом фазирующего импульса триггер8 переводится в нулевое состояние,а с приходом следующего...

Номер патента: 681566

Опубликовано: 25.08.1979

Автор: Ганькевич

МПК: H04L 7/02

Метки: многоканальных, равнодоступных, связи, синхронизации, систем

...другой выход распределителя временных каналов соединен через управляемый коммутатор с другими входами блока тактовой синхронизации, коммутируемого временного дискриминатора, распределителя временных каналов и Фильтра, а дополнительный выход блока фазиронания соединен с дополнительным входом управляемого коммутатора, соответствующий вход которого и выход коммутируемого нременного дискриминатора соединены с соответствующими выходом и входом блока тактовой синхронизации, при этом один из входов коммутируемого временного дискриминатора соединен с входом фильтра, а на управляющий вход управляемого коммутатора поданы сигналы управления, нвццен блок выбора циклового синхросигнала, ко входам которого подключены дополнительные выходы блока...

Номер патента: 681567

Опубликовано: 25.08.1979

Авторы: Егоров, Кособоков, Покровский, Провоторский, Хворостенко, Цимблер

МПК: H04L 7/02

Метки: групповой, каналах, манипуляцией, синхронизации, фазовой

...синхроимпульсоввыполнен в виде объединенных повходу перемножителя 7 и Фазовогодетектора 8, выход которого черезперемножитель 7 подключен к входусинхронного детектора 9, причем кдругим входам фазового и синхронного детекторов 8 и 9 подключен выходФазовращателя 10. в 381 5 Устройство работает следующим образом. ЮНа передающей стороне предлагаемого устройства в Фазовом манипуляторе 2 группового сигнала на Фазоманипулированный информацией сигнал накладывается сигналом 15 групповой синхронизации дополнитель" ная манипуляция на угол, равный 90Процесс выделения синхроимпульсов происходит следующим образом.Принимаемый сигнал поступает на один вход Фазового детектора 8, на второй вход которого подается опорное напряжение с демодулятора б,...

Номер патента: 681568

Опубликовано: 25.08.1979

Авторы: Бирюков, Згурский

МПК: H04L 7/02

Метки: биимпульсного, опорной, сигнала, фазоманипулированного, формирователь, частоты

...и 2, которые выполнены как однополупериодные, линии задержки 3 и 4,элементы вычитания 5 и б, элементИЛИ 7 и ждущий мультивибратор . 8.На фиг. 1 также показаны входная9 и выходная 10 шины.Устройство работает следующимобразом,На входы однополупериодных выпрямителей 1 и 2 подается биимпульсный фазоманипулированный сигнал10(см. фиг. 2 а), у которого первыеположительные или отрицательныезначащие позиции биимпульсов передаются нулевым уровнем при изменениифазы. На выходах выпрямителей фор- )5мируются нерегулярные последователь"ности импульсов (см. фиг. 2 б, в),которые поступают на входы элементоввычитания 5 и б непосредственно ичерез линии задержки 3 и 4 (см. 20фиг. 2 г, д). На выходах элементоввычитания формируются последовательности...

Номер патента: 681569

Опубликовано: 25.08.1979

Автор: Ганькевич

МПК: H04L 7/02

Метки: многоканальных, равнодоступных, связи, синхронизации, систем

...содержит фильтр 1, блок 2 фазирования, распределитель 3 временных каналов, блок 4 тактовой синхронизации, управляемый коммутатор5, коммутируемый временной дискриминатор 6, блок 7 записи кода, реверсивный счетчик 8, блок 9 памяти,управляемый делитель 10, причемна управляющие входы управляемогокоммутатора 5 и блока 2 фазированияподаны сигналы управления.Устройство работает следующимобразом.На этапе вхождения в синхронизмпроизводится фазирование распределителя 3 по синхросигналу, принимаемому с минимальной задержкойотносительно тактовых точек временных каналов, и фазированиеуправляемого коммутатора 5 по синхросигналам, принятым в соответствующих временных каналах, с помощьюблока 2 фазирования. Одновременнопроизводится коррекция фазы...

Номер патента: 681570

Опубликовано: 25.08.1979

Авторы: Попше, Чернявская

МПК: H04L 7/02

Метки: дискретных, сигналов, фазирования

...корректирующий сигнал на добавление к поступающим от задающего генератора 1 одного импульса (в случае, когда опорный сигнал отстает на фазе от входного) или на вычитание из поступающих импульсов одного импульса (когда опорный сигнал опережает входной).При отсутствии перерыва в связи импульсы от блока управления 3 корректируют фазу опорного сигнала на выходе делителя 2 и одновременно через элемент ИЛИ 11 поступают на информационный вход регистра сдвига б, тактирующий вход которого подключен к выходу делителя 2. Кроме того, эти импульсы поступают на соответствующие раздельные входы триггера 7, осуществляющего по ним коммутацию выхода регистра 6 сдвига на соответствующий управляемый вход делителя 2 в автономном режиме...

Номер патента: 690643

Опубликовано: 05.10.1979

Авторы: Кузнецов, Павлов

МПК: H04L 7/02

Метки: автоподстройки, дискретной, импульсов, тактовых, фазы

...нмпульсиых йоследова-. ходной ймнульсной последователъиостельностей, к другим входаи которо- тй в виде узкого импульса, совпадаго подключен выход задающего генвра- ющего по времени с одним нз импуль"- гора".через фюрйирователь импульсных . сов на входе элемента 11 (фиг. 2 г)40 эпбстуйает на счетнйй вход счетногоМииатор импульсов., к входам которо- триггера )О, который изменяет своего подключены соответственно выход : состояние в момент очередного входзадающего гейератора и вйход Фазово- ного импульса (фиг. 2 г,е), Это приго днскрнмннатрра, а выход дискрими-водит к тому что начиная с этогоц, .Э Фнатора" нмоульсов йодключен к допол- момент, на вход делителя 4. частотынительйому входу блока нереклЮченйя : йа 4 инает поступать...

Номер патента: 694982

Опубликовано: 30.10.1979

Авторы: Болдырев, Кузнецов

МПК: H04L 7/02

Метки: синхронизации

...на выходе элементы И -НЕ 5 однократно потенциал оудет иметьуровень лог. О, а на выходе элемента И 7сохранится уровень лог. О. Ь этом случаер азряд 13 (и+1) р азрядн ого регистр а сдвигаа 1 окажется отключенным, а разряд 12отключенным однократно. Еоэффициентделения (и+1) разрядноо регистра сдвига 1 однократно будет равен (2-1-п - 1).При поступлении входного сигнала, попаДающеГО В зону добале, дисир 11 минатор б вырабатывает сигналы, уровни которых на первых входах элементов И - НЕ 5 иИ 7 равны соответственно лог. О и лог. 1.Формирователь 4, Уак и в предыдушсмслучае, однократно вырабатывает потенциал лог. 1.На выходе элемента И - НЕ 5 будет постоянно потенциал лог, 1, а на выходе элемента И 7 будет однократно лог. 1. Разряд12 (и+1)...

Номер патента: 696620

Опубликовано: 05.11.1979

Авторы: Гвергждис, Каяцкас, Ярутис

МПК: H04L 7/02

Метки: генераторов, синхронизации, тактовых

...4, и усилителей 5, сумматор 6, фильтр 7 нижних частот, управляемыйгенератор 8, второй делитель 9 частоты, опорныйгенератор 10, пороговый блок 11,Устройство синхронизации тактовых генераторов работает следующим образом,На первый вход входных ключей 2 подаетсясигнал тактовой частоты, который выделяетсяиз поступающих импульсных потоков интеграль.ной сети связи. Эти тактовые сигналы также подаются на один из входов блоков 1 управления.На другой вход входных ключей 2 подается управляющий сигнал с одного нз выходов блоков1, через другие входы которых подаются соответствующие сигналы начальной установки дели.телей 3, чтобы избежать неопределенности состояния в начальный момент времени.После установки, делителей 3 в исходное состояние на...

Номер патента: 698145

Опубликовано: 15.11.1979

Автор: Хисамов

МПК: H04L 7/02

Метки: последовательности, псевдослучайной, синхронизации

...детектора 9 качества отсутствуют, нули от блока 3 через блок 8 поступают ца счетчик 7 и после совпадений в блоке 3 сигнал счетчика 7 сбрасывает счетчик 6, счетчик 10 и переводит формирование местной ПСП н автономный режим при помощи ключей 1 и 4, которые соответственно отключают регистр " от канала и переключают его в автономный режим работы. Переход н режим автономного формирования местной ПСП влечет за собой выполнение операции выделения сигнала фазового пуска в Лецифраторе 5, на50 который ПСП поступает параллельным кодом из регистра 2 (показано широкой стрелкой). При этом, выделение сигналов фазового пуска на приеме и передаче происходит синхронно,Таким образом, операция формирования55 местной ПСП в автономном режиме выполня. ется...

Номер патента: 698146

Опубликовано: 15.11.1979

Авторы: Вертлиб, Гордон, Прощенко

МПК: H04L 7/02

Метки: фазокорректирующее

...1 смещаетфазу выходного сигнала.Предложенное устройство имеет простуюконструкцию.5 гера 2 одного счетного импульса (операция "вычитание, осуществляемая каждым фронтом инормдционпой последовательности) .Элемент И 3 осуществляет формирование коротких импульсов, длительность которых соответствует длительности входных импуль. сов, а фаза - фазе сигналов на выходе первого 3-К триггера 2, С этой целью элемент И 3 осуществляет запрет отрицательными импульсами формирователя 5 (фиг, 2 е.д, запрещаются импульсы Ч, ЧП), т,е, формируется последовательность импульсов, количество которых соответствует количеству перепадов, переносимых на второй 1-К триттер 2.Элемент И 4 совмещает функции фазового дискриминатора и формирователя коротких...

Номер патента: 702534

Опубликовано: 05.12.1979

Авторы: Зуев, Саккус, Сафронов

МПК: H04L 7/02

Метки: инверсной, м-последовательности, модуляцией, синхронизации

...генератора 2. При этом значения указаннойфункции вычисляются с знаком плюс, когда рекуррентные уравнения в принимаемой последовательности выполняются (прием прямого отрезка последовательности) и с знаком фминус, когда эти уравнения не выполняются (прием инвертированных отрезков последовательности), Когда в принимаемой последовательности будет обнаружен отрезок, на котором рекуррентные уравнения О + в тактов подряд ныполнились (или и+в тактов подряд не выполнились) коррелятор достигнет порога + и (-)и ). Сигнал с блока 11 замыкания обратной связи через переключатель 1 введетТаким образом, предложенное устройство позволяет сократить время синхронизации по сравнению с известными устройствами за счет ввода его в синхронизм как на прямых,...

Номер патента: 702535

Опубликовано: 05.12.1979

Авторы: Калика, Карпенко, Лосев, Сосницкий, Чурус

МПК: H04L 7/02

Метки: диксретной, информации, передачи, синхронизации, систем, стартстопных

...выход счетчика тактов, к счетномуй входу которого подключен выход задающего генератора, а выходы разрядов счетчика тактов подключены к соответствующимвхода м дешифратора, отличаощееся, тем,что, с целью сокращения времени вхождения в синхронизм, введены и - 1 счетчиков тактов и регистр сдвига, при этом куправляющему входу регистра сдвига подключен выход формирователя входных импульсов, ко входу сброс - выход блока выделения признака фазы, а выходы рета гистра сдвига подключены ко входамсссброси счетчиков тактов, к счетным входам и - 1счетчиков тактов подключен выход задающего генератора, а контрольные выходыи - 1 счетчиков тактов подключены к соответствующим входам блока выделения признака фазы.Источники информации,принятые во...

Номер патента: 705694

Опубликовано: 25.12.1979

Автор: Алексеев

МПК: H04L 7/02

Метки: импульсов, фазирования

...устанавливается "1", . Поэтому полученные тактовые импульсы проходят через первый элемент 6 совпадения и синхронизируют генератор 1 импульсов, который в этом случае выдает импульсы с частотой равной тактовой частоте поступающего сигнала05694 оставитель М, Хаз хред М. Келемеш орректор Ю. Макарен Хлудо Редакто 8060/65 Тираж 775 ПодписноеЦНИИПИ Государственного комитета СССР,по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 ак илиал ППП "Патент", г. Ужгород, ул, Проектная, 4 3 . 7 Тактовые импульсы также проходят через вто-ф рой элемент 7 совпадения на счетчик 8. В слу чае появления перерыва в сигнале на выходе устройства, счетчик .8 не устанавливается в ну. левое состояние и после заполнения выдает на выходе "1",...

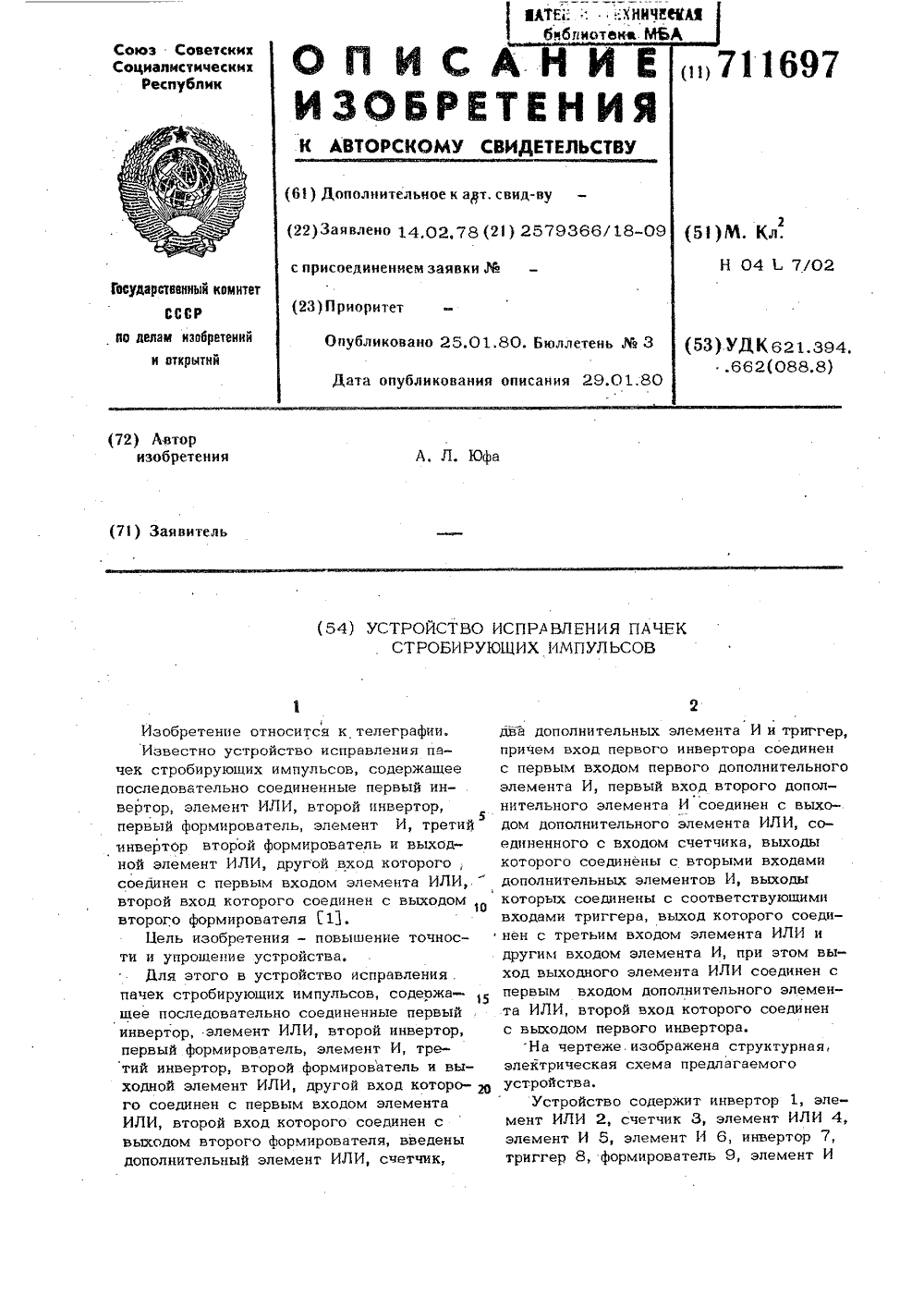

Номер патента: 711697

Опубликовано: 25.01.1980

Автор: Юфа

МПК: H04L 7/02

Метки: импульсов, исправления, пачек, стробирующих

...полярности , Данная последовательность импульсов поступает на вход элемента И 10, на другой вход которого поступает положительный перепад напряжения с единичного выхода триггера 8. Выходной сигнал элемента И 10, инвертируясь инвертором 11, поступает на вход формирователя 12 импульсов, открывая его. Открывшись, формирователь 12 импульсов формирует импульс отрицательной полярности С, формируя последовательность стробирующих импульсов, которая с выхода формирователя 12 импульсов, поступает на третий вход элемента ИЛИ 4 и на вход выходного элемента ИЛИ 13, на другой вход которого поступает также инвертированная йизертором 1.входная последовательность 11697стробируюших импульсов. Выходной сигнал элемента ИЛИ 13 поступает на элемент ИЛИ 2 и на...

Номер патента: 718938

Опубликовано: 29.02.1980

Автор: Курилов

МПК: H04L 7/02

Метки: импульсов, синхронизации, формирования

...9, а также зажимы 10 и 11 соответственно выхода основной последовательности и сцнхроцмпульсов.Работает устройство следующим образом,718938 Заказ 141/17 Изд. М 175 Тираж 729 ПО Поиск исное Типография, пр. Сапунова Блок 2 формирования основной последовательности преооразует последовательность тактовых импульсов в циклически повторяющуюся последовательность требуемой структуры, снимаемую с зажима 10, причем в начальный момент каждого цикла последовательности на дополнительном выходе блока 2 формируется импульс, который запускает генератор 6 пилообразного напряжения. В регистр 3 записывается номер требуемого синхроимпульса, равный количеству тактов между синхроимпульсом и импульсом на дополнительном выходе блока 2 формирования основной...

Номер патента: 720761

Опубликовано: 05.03.1980

Авторы: Ашмарин, Большаков, Точилин, Черешнев

МПК: H04L 7/02

Метки: синхронизации

...сброс через элемент ИЛИ 11обнуляет счетчик 5 по заднему фронту. На счетный вход счетчика 5 поступают импуль ф сы с генератора 4 тактовой частоты.Счетчик 5 начинает новый цикл пбдсчетапосле поступления обнуляющего импульса.При подсчете необходймого КоличестЪЪ импульсов элемент И-ИЛИ 12, "М"котором набирается нужное состояние счетчика 5, вырабатывает импульс 1, снимаемый с выхода 14, таакжеэтот "импульс 6:Яй эле- мент ИЛИ 1 О поступает на общий выход 15, от которого сбрасывается второй триггер 9, запрещающий прохождение нового импульса, и через элемент ИЛИ 11 происходит обнуление счетчика 5. Ввод второго триггера 9, который запрещает формирование нового выходного импульса, осуществляетсясигналом с предпоследнего выхода разрядов...

Номер патента: 720762

Опубликовано: 05.03.1980

Автор: Саломатин

МПК: H04L 7/02

Метки: рекуррентных, сигналов, синхронизации

...сигнала на другом выходе блока 6. Для исключения возможности попадания35устройства в запрещенное состояние (ложное обнаружение на первом этапе и бесконечнодолгое время поиска на втором) поискна втором этапе производится в защитном интервале времени Т , задаваемом после"довательно соединенными коммутатором 7,счетчиком 8 и блоком 9 дешифраторов. Вход счетчика 8 подключен к соответствующему выходу генератора 4, на выходе которого каждому периоду опорных копий сигнала соответствует один положительный импульс. 4 Блок 9 дешифраторов настроен на состояния разрядов счетчика 8, задаваемых величиной защитного интервала. На первом этапе поиска выход блока 6 первого этапа через коммутатор 7 подключен к входу счетчика 8.При завершении первого этапа...

Номер патента: 720763

Опубликовано: 05.03.1980

Автор: Кочемасов

МПК: H04L 7/02

Метки: синхронизации

...работает следующим образом.Входной сигнал с выхода блока 1 фор- фмирования импульсной последовательности, представляющий собой смесь полезных импульсов с периодом повторения Т (фиг. 2 а, сплошные линии) и импульсов помехи (фиг. 2 а, пунктир), имеющий вид случайной д импульсной последовательности, поступает на входы формирователя 7 импульсов, в котором осуществляется их нормировка по длительности, форме и амплитуде с тем, чтобы обеспечить равномерный спектр в полосе частот Ю )1/т достаточного уровня зф мощности. Далее этй импульсы (фиг, 2 а) вместе с напряжением с выходов разрядов 5 делителя 4 частоты 11 = 1/тр генератора 2 тактовых импульсов поступают на входы ключей 6. Поскольку принцип работы всех и каналов устройства синхронизации...

Номер патента: 720764

Опубликовано: 05.03.1980

Авторы: Обухович, Шестаков, Якимайнен

МПК: H04L 7/02

Метки: приема, пуска, сигналов, фазового

...интервале, Величину интервала счета и количество импульсов в пачке выбирают, исходя из продолжи-. тельности синхроинтервала принимаемого" сигнала и количества синхроим- . 25 пульсов. Для получения практически удовлетворительных характеристик обнаружения пачки фронтов выбирают интервал счета несколько больше длительности синхроинтервала, а число Зр импульсов в пачке - меньше количества передаваемых синхроимпульсов . При этих условиях импульсы в пачке могут следовать с пропусками, что,обеспечивает защиту устройства от действия импульсных помех, и счет может быть начат с ложного импульса, но синхросигнал не будет пропущен.На выходе селектора 2 импульс появляется в момент поступления на его вход последнего импульса пачки. Если количество...

Номер патента: 720765

Опубликовано: 05.03.1980

Автор: Курилов

МПК: H04L 7/02

Метки: импульсов, синхронизации, формирования

...регистр номера импульсов, выходы которого через последовательно соединенные блок элементов И, счетчик и переключается в положение, в котором элемент И 3 открывается и тактовые-импульсы от генератора 11 начинаютпоступать в счетчик 5 и в Формирователь 12, Из состояния счетчика 5 выдешифратор подключены к одному извходов триггера, выход которого через элемент И подключен к счетномувходу счетчика, о т л ич а ю щ е ес я тем, что, с целью повышения почитается число поступающих от генератора 11 импульсов, причем при поступ- мехоустойчивости, введены дополниленин на вход счетчика 5 количестватактовых импульсов, равного номерусинхроимпульса, счетчик 5 принимаетнулевае состояййе,причем на" выходе 40 45 дешифратора 8 появляется импульс, который...

Номер патента: 723785

Опубликовано: 25.03.1980

Автор: Платонов

МПК: H04L 7/02

Метки: двоичных, регенератор, символов

...5равна нулю.45 Одновременно обнаружение импульсного сигнала и оценку его амплитудыможно осуществить, например, с помощью дискретных накопителей,В случае флюктуирующих.лучей оцен 50 ку текущей амплитуды с последующимобнаружением можно осуществить вкаждом элементе временной дискрети -зации также с помощью фильтров Калмана.В результате перемножения огибающей процесса на оценку амплитуды сильные лучи, усиливаются больше (подчеркиваются), а слабые - меньше (подавляются)После перемножения на оценку амплитуды сигналы вычитаются и40 на выходе вычислителя 18 разностиполучается биполярный видеосигнал.Мощности обнаруженных лучей суммируются в интеграторе 11. Таким образом, наличие умножителей 16 и 17,а также обнаружителя 5 позволяет от...

Номер патента: 726668

Опубликовано: 05.04.1980

Авторы: Мелконян, Морозов, Полиевский, Хмельницкий, Цукублин

МПК: H04L 7/02

Метки: двухступенчатый, регенератор

...возможными скоростями сдвига фазы на входе регенерятора,Выход блока 5 регистрации первой ступени соединен с входом блока 6 регистрации второй ступени, схема подстройки которого работает аналогичным образом, эа исключением того, что между вьиодами фазового дискриминатора 8 и входами делителя 10 включены делитель 12 вычитания и делитель 13 добавления, обеспечивающие уменьшение коррекционного эффекта во второй ступени более чем на два порядка по отношений к первой. Большой коррекционный эффект первой ступени обеспечивает быстрое вхождение в синхронизм и правильную регистрацию при любых скоростях "качаний" фазы входного сигнала, а малый коррекционный эффект второй ступени позволяет не передавать такие "качания" на выход регенератора и...

Номер патента: 726669

Опубликовано: 05.04.1980

Авторы: Бельтюков, Конкевич

МПК: H04L 7/02

Метки: аналого-цифровое, задержкой, импульсного, псевдослучайного, сигнала, слежения

...сигнала по мере поступления на еговход импульсов считывания с делителя 13с частотой/К, поступающих с генератора 7 тактовйх импульсов через первыйключ 6.Коэффициенты деления г и К устанавливаются в соответствии с требованием частоты опроса преобразователя 10аналог-код".Период опроса может быстькак больше, так и меньше периода отслеживаемого сигнала и устанавливается всоответствци с требомниями точности слежения. Частота считывания в 2 раза выше частоты опроса.Ь-,количество разрядов регистров9 и 12Таким образом- частота генератора тактовых импульсов.В момент, когда дополнительный регистр 13 устанавливается в положение "0, на входы третьего и второго ключей 15 и 22 поступает импульс, сформиромнный в дешифраторе 14, который открывает второй...

Номер патента: 731604

Опубликовано: 30.04.1980

Автор: Ореханов

МПК: H04L 7/02

Метки: пропорциональным, регулированием, синхронизации, тактовой

...поступает на вход 1 триггера 16 и через инвертор 13 запирает вход элемента И 7, при этом импульсом с задающего генератора 1 производится запись 1 г триггере 16. При снятии сигнала на входе включается счетчик 10, а счетчик 9 устанавливается в исходное состояние, на выходе дешифратора 12 появляется сигнал О, который поступает на вход К триггера 16 и через инвертор 14 запирает вход элемента И 8, при этом производится запись О в триггере 16. Выход триггера 16 является выходом принимаемой информации. С выхода триггера 16 информация поступает в узел 5. В узле 5 формируются передние и задние фронты посылок принимаемого сигнала и подаются на фазовый дискриминатор 4, в котором сравнивается момент прихода импульса фронта 1 с узла 5 и момент...

Номер патента: 734889

Опубликовано: 15.05.1980

Автор: Григорьев

МПК: H04L 7/02

Метки: фазирования

...задающего генератора 6. Указанные сигналы через первый блок 19 запрета попадают на второй усреднитель 15, изменяя его состояние. Состояние второго усреднителя 15 с помощью преобразователя 21 код-частота преобразуется в частоту колебания, подаваемого через второй дополнительный делитель 12 частоты н вход первого блока 7 добавления- вычитания импульсов, В результате осуществляется изменение частоты колебания на выходе этого блока и соответственно на выходе первого делителя 8 частоты, подключенного ко второму входу перемножителя . Причем знак изменения частоты колебания на втором входе перемножителя 1 противоположен знаку расхождения частот в канале, за счет чего осуществляется постепенная компенсация расхождения частот с точностью до...

Номер патента: 738186

Опубликовано: 30.05.1980

Автор: Саломатин

МПК: H04L 7/02

Метки: д-последовательности, поиска

...нулевой логический уровень, В этом случае тактовые импульсы не проходят через элемент 17 И, При нулевом корреляционномзначении на выходе коррелятора 18разряды двОичного счетчика 14 устанавливаются сразу, в момент считывания, вединичное состояние, .триггер16 устанавливается в нулевбе Состояние импульсом с выхода дешифратора15 и тактовые импульсы не проходятна выход элемента 17 И,Таким образом, на выходе элемента17 И формируются символы нелинейнопреобразованной последовательностив виде групп тактовых импульсов. Число импульсов в группе равно положительному корреляционному значению,вычисленному в конце интервала вычисления коррелятора 18, Тактовыеимпульсы на выходе элемента 17 Ипоявляются только при положительныхкорреляционных...
