Способ передачи видеоимпульсов цифровой информации

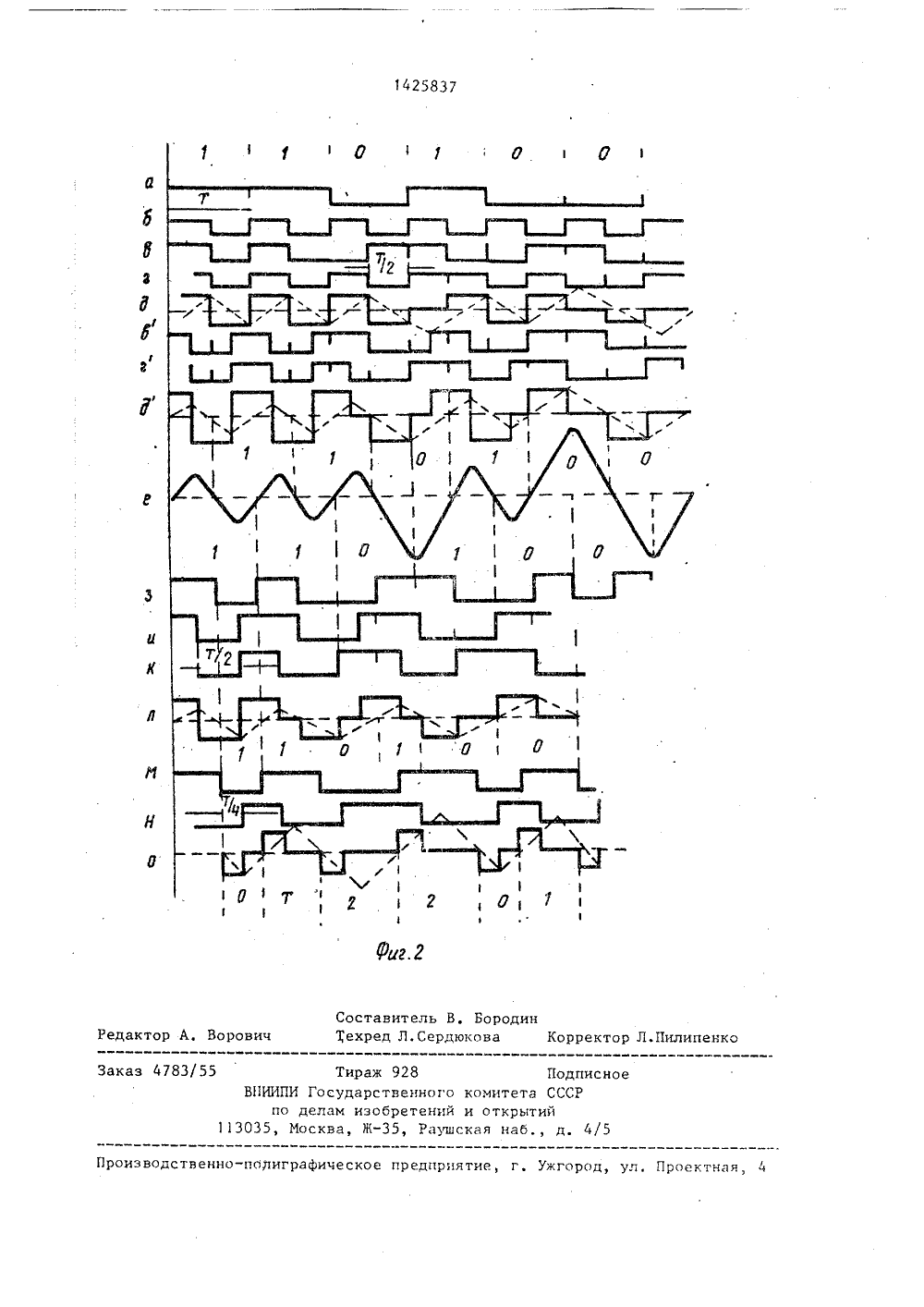

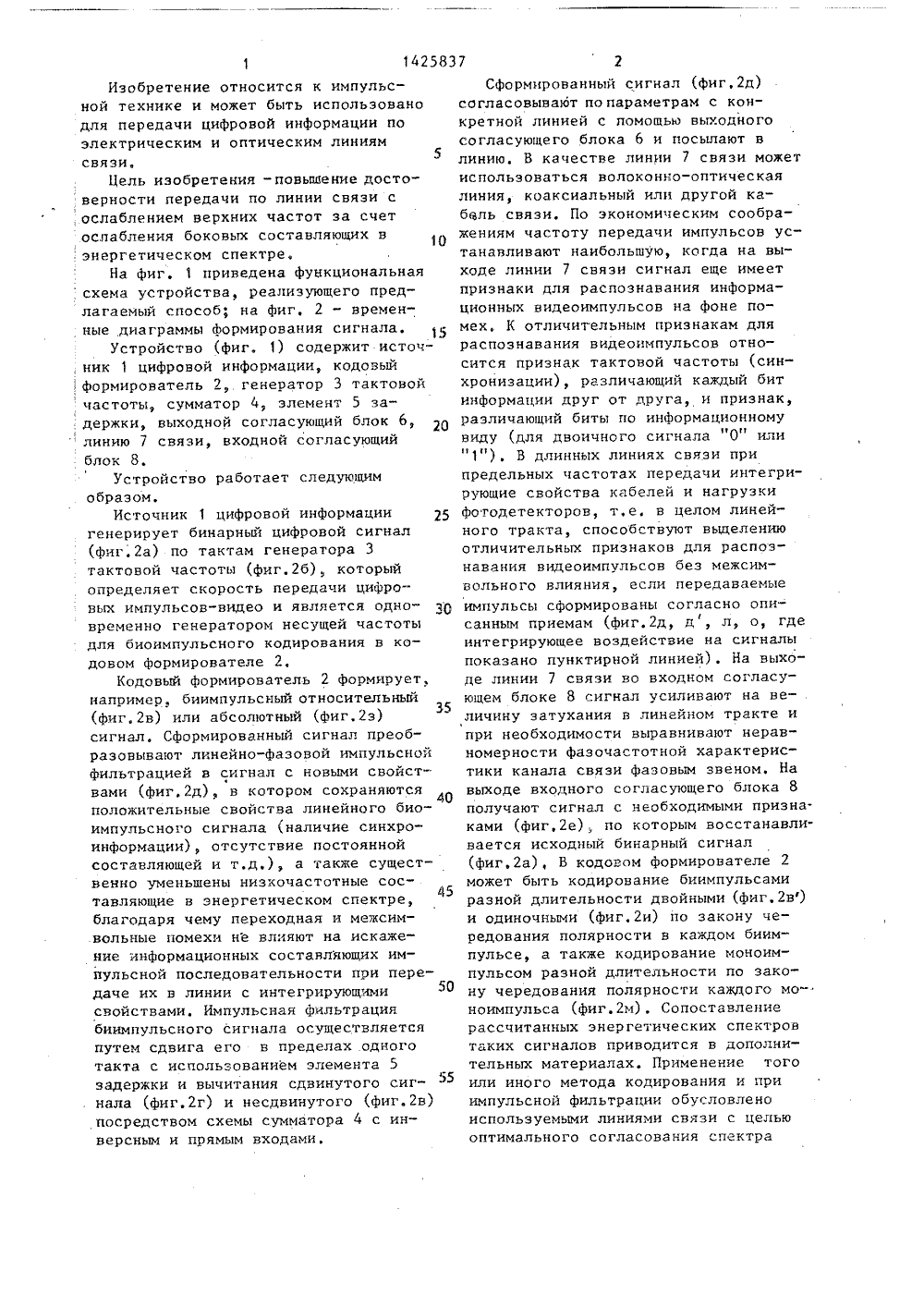

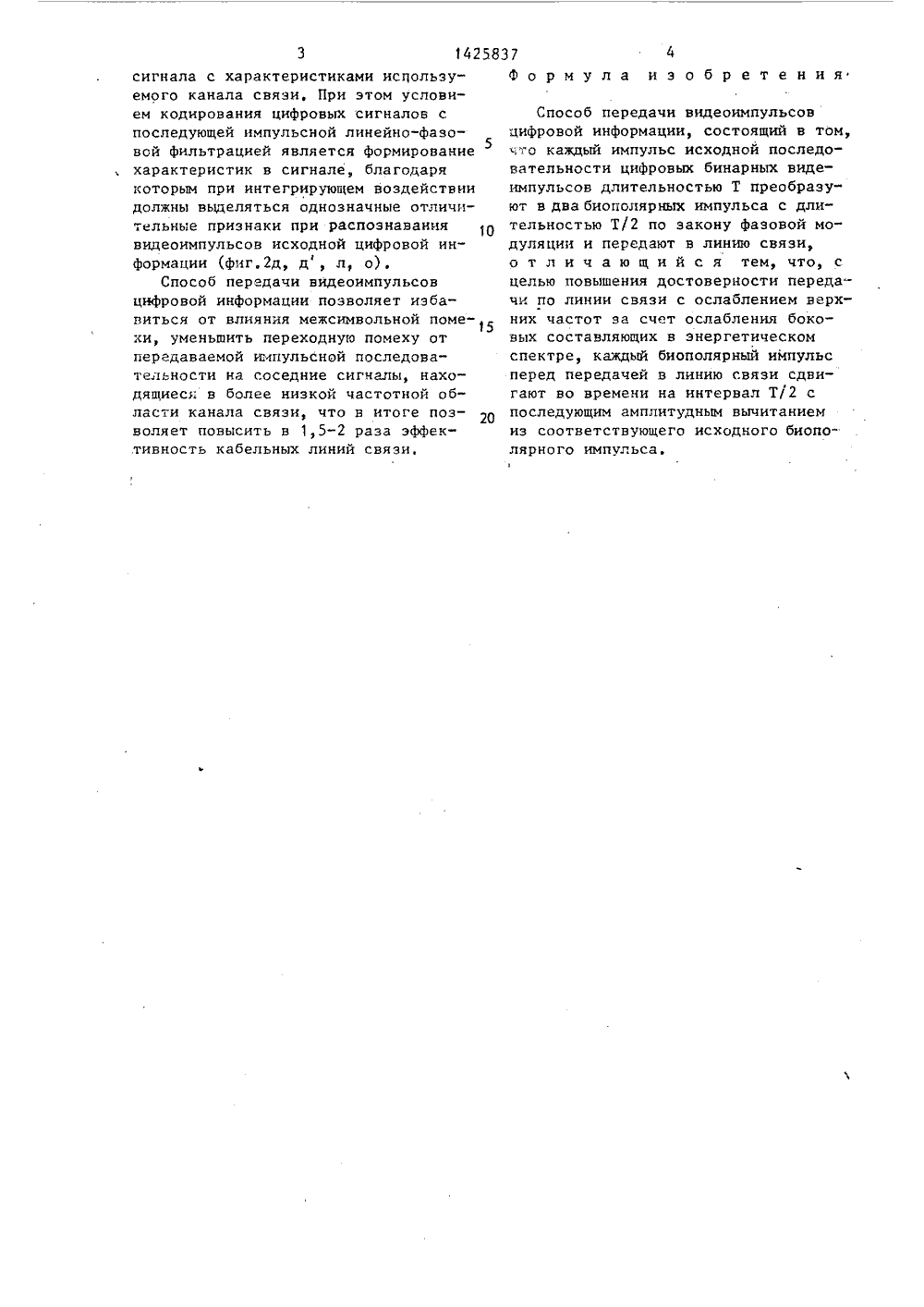

ООЗ СОВЕТСНИКОЦИАЛИСТИЧЕСКИСПУБЛИК 0 4 Н 03 М 3/О ЕННЫЙ КОМИТЕТ СССРЗОБРЕТЕНИЙ И ОТНРЫТИИ ГОСУДАРС ПО ДЕЛА ОПИСАНИЕ ИЗОБРЕТЕ(71) Специальное конструкторско-технологическое бюро с опытным производством при Белорусском государственном университете им. В,И, Ленина(56) Авторское свидетельство СССРУ 1164892, кл, Н 03 М 13/00, 1985,Шварцман В.О Емельянов Г.А.Теории передачи дискретной информации, М.: Связь, 1979, с, 138,(54) СПОСОБ ПЕРЕДАЧИ ВИДЕОИМПУЛЬСОВЦИФРОВОЙ ИНФОРМАЦИИ(5) Изобретение относится к импульсной технике и может быть использовано дляпередачи цифровой информации поэлектрическим и оптическим линиямсвязи. Цель изобретения - повышение достоверности передачи за счет ослабления боковых составляющих в энергетическим спектре, Устройство содержит источник 1 информации, формирователь 2 кодовый, генератор 3 тактовой частоты, сумматор 4, элемент 5 задержки, выходной согласующий блок 6, линию 7 связи и входной согласующий блок 8. Суть способа заключается в формировании из исходного бинарного сигнала биимпульсного фазоманипулированного сигнала, сдвига каждого импульса на один такт и вычитания соответствующих импульсов из исходной биимпульсной последовательности, передаче сформированного сигнала по линки связи. Врезультате преобразований изменяется спектр сигнала, а его передача по линии связи, в которой ослабляются верхяяе частоты спектра, осущестепяется с более высокой достоверностью. 2 ил,142583Изобретение относится к импульсной технике и может быть использовано для передачи цифровой информации по электрическим и оптическим линиям связи,Цель изобретения -повышение достоверности передачи по линии связи с ослаблением верхних частот за счет ослабления боковых составляющих вэнергетическом спектре,На фиг, 1 приведена Функциональнаясхема устройства, реализующего предлагаемый способ; на Фиг, 2 - временные диаграммы формирования сигнала.Устройство (фиг, 1) содержит источник 1 цифровой информации, кодовый. Формирователь 2,. генератор 3 тактовойчастоты, сумматор 4, элемент 5 задержки, выходной согласующий блок 6,линию 7 связи, входной согласующийблок 8.Устройство работает следующимобразом,Источник 1 цифровой информациигенерирует бинарный цифровой сигнал(Фиг,2 а) по тактам генератора 3тактовой частоты (Фиг,2 б), которыйопределяет скорость передачи цифровых импульсов-видео и является одно Овременно генератором несущей частотыдля биоимпульсного кодирования в кодовом формирователе 2,Кодовый Формирователь 2 формирует,например, биимпульсный относительный(фиг,2 в) или абсолютный (Фиг 2 з)35сигнал, Сформированный сигнал преобразовывают линейно-фазовой импульснойФильтрацией в сигнал с новыми свойствами (фиг,2 д), в котором сохраняютсяположительные свойства линейного биоимпульсного сигнала (наличие синхроинформации), отсутствие постоянноисоставляющей и т.д.), а также существенно уменьшены низкочастотные сос 45тавляющие в энергетическом спектре,благодаря чему переходная и межсимвольные помехи не влияют на искажение информационных составляющих импульсной последовательности при переГодаче их в линии с интегрирующимисвойствами, Импульсная Фильтрациябиимпульсного сигнала осуществляетсяпутем сдвига его в пределах одноготакта с использованием элемента 5задержки и вычитания сдвинутого сигнала (фиг.2 г) и несдвинутого (фиг.2 в)посредством схемы сумматора 4 с инверсным и прямым входами7 2Сформированный сигнал (фиг,2 д) согласовывают попараметрам с конкретной линией с помощью выходного согласующего блока 6 и посылают в линию, В качестве линии 7 связи можетиспользоваться волоконно-оптическая линия, коаксиальный или другой кабель связи, По экономическим соображениям частоту передачи импульсов устанавливают наибольшую, когда на выходе линиисвязи сигнал еще имеет признаки для распознавания информационных видеоимпульсов на фоне помех, К отличительным признакам для распознавания видеоимпульсов относится признак тактовой частоты (синхронизации), различающий каждый бит информации друг от друга, и признак, различающий биты по информационному виду (для двоичного сигнала 0 или 1), В длинных линиях связи при предельных частотах передачи интегрирующие свойства кабелей и нагрузки Фотодетекторов, т,е, в целом линейного тракта, способствуют выделению отличительных признаков для распознавания видеоимпульсов без межсимвольного влияния, если передаваемые импульсы сформированы согласно описанным приемам (фиг,2 д, д, л, о, где интегрирующее воздействие на сигналы показано пунктирной линией). На выходе линии 7 связи во входном согласующем блоке 8 сигнал усиливают на ве- . личину затухания в линейном тракте и при необходимости выравнивают неравномерности фазочастотной характеристики канала связи фазовым звеном. На выходе входного согласующего блока 8 получают сигнал с необходимыми признаками (Фиг,2 е),. по которым восстанавливается исходный бинарный сигнал (Фиг,2 а), В кодовом Формирователе 2 может быть кодирование биимпульсами разной длительности двойными (Фиг,2 в) и одиночными (фиг.2 и) по закону чередования полярности в каждом биимпульсе, а также кодирование моноимпульсом разной длительности по закону чередования полярности каждого моноимпульса (Фиг.2 м), Сопоставление рассчитанных энергетических спектров таких сигналов приводится в дополнительных материалах. Применение того или иного метода кодирования и при импульсной фильтрации обусловлено используемыми линиями связи с целью оптимального согласования спектра14258сигнала с характеристиками используемого канала связи, При этом условием кодирования цифровых сигналов с последующей импульсной линейно-Фазовой фильтрацией является формирование5 характеристик в сигнале благодаря которым при интегрирующем воздействии должны выделяться однозначные отличительные признаки при распознавания видеоимпульсов исходной цифровой информации (фиг,2 д, д, л, о).Способ передачи видеоимпульсов цифровой информации позволяет избавиться от влияния межсимвольной поме хи, уменьшить переходную помеху от передаваемой импульсной последовательности на соседние сигналы, находящиеся в более низкой частотной области канала связи, что в итоге позволяет повысить в 1,5-2 раза эффек.тивность кабельных линий связи,37 4 Формула изобретения Способ передачи видеоимпульсовцифровой информации, состоящий в том-,то каждый импульс исходной последовательности цифровых бинарных видеимпульсов длительностью Т преобразуют в два биополярных импульса с длительностью Т/2 по закону Фазовой модуляции и передают в линию связи,о т л и ч а ю щ и й с я тем, что, сцелью повышения достоверности передачи по линии связи с ослаблением верхних частот за счет ослабления боковых составляющих в энергетическомспектре, каждый биополярный импульсперед передачей в линию связи сдвигают во времени на интервал Т/2 споследующим амплитудным вычитаниемиз соответствующего исходного биополярного импульса,Составит Техред Л Редактор А, Ворови орректор Л.Пилипенк аказ 4783 5 д. 4/5 на Производственно-полиграфическое предприятие, г, Ужгород,Проектна Тираж 928 ВНИИПИ Государственного по делам изобретений 3035, Москва, Ж, Раушс
