Формирователь импульсов

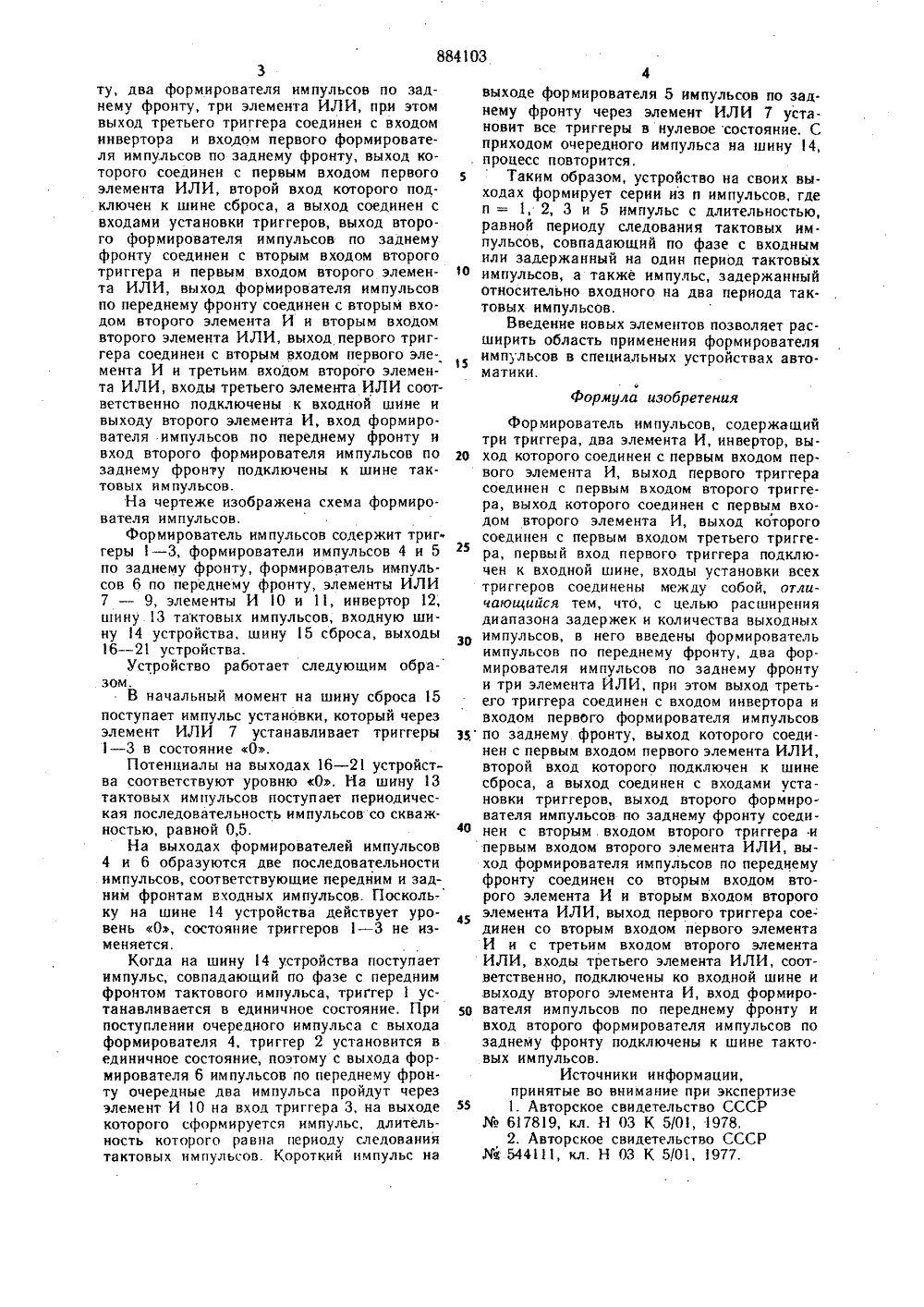

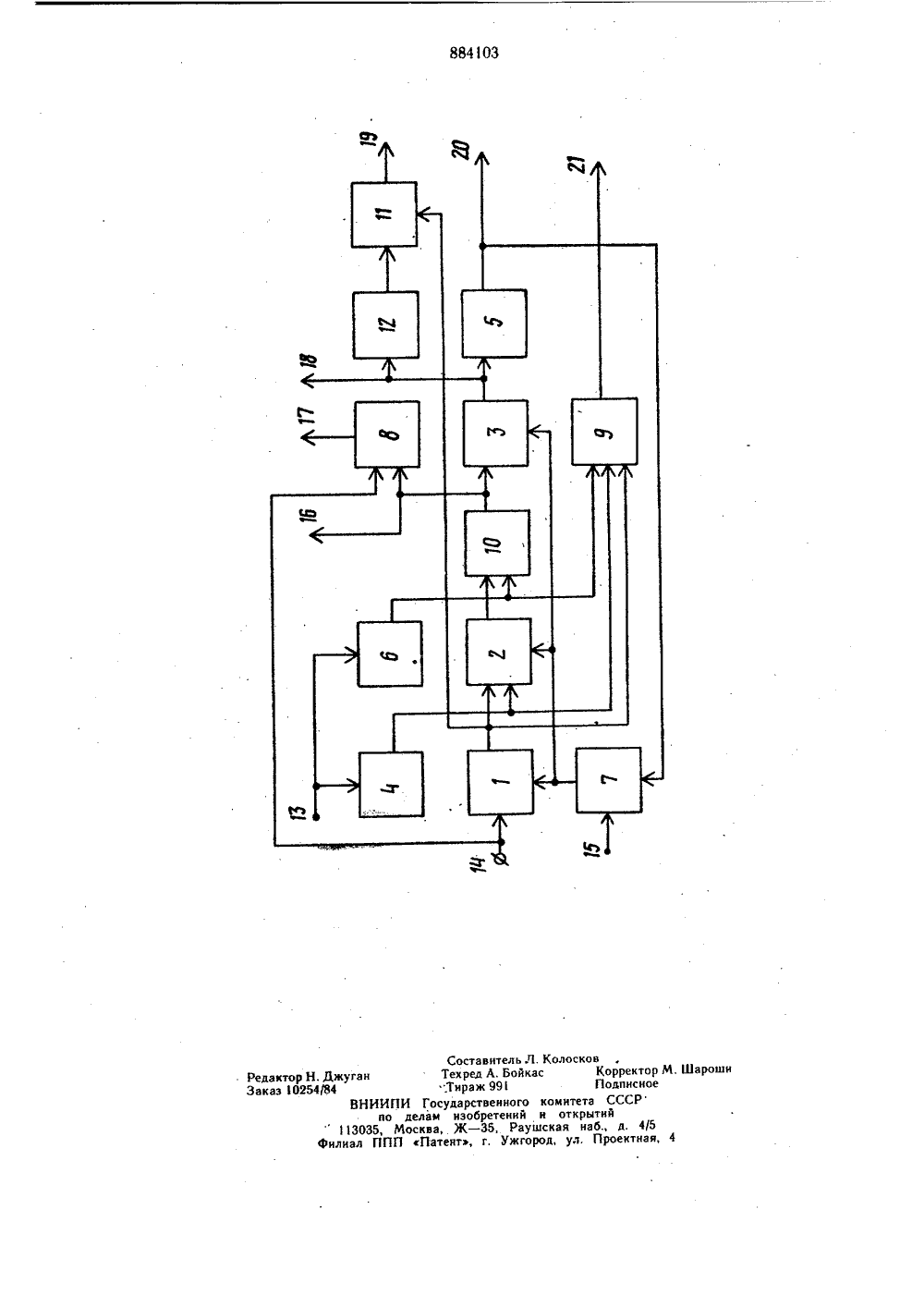

Союз СоветскихСоциапмстмческихРеспублик АВТОРСКОМУ СВИДЕТЕЛЬСТВУ23) Приоритет - Опубликовано 23, 1.81. Бюллетень43 Дата опубликования описания 28.11.81 3) УДК 621.374 (088.8) о делам лаовре 1 еннй и вткрмтий(71) Заявите 4) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ 1Изобретение относится к области им-.пульсной техники и может быть использоваюв схемах автоматики в различных областях народного хозяйства.Известны формирователи импульсов, предназначенные для временного согласо-, вания входных сигналов с импульсами так- а ,тового генератора, содержащие триггеры, логические элементы, формирователи 1,Однако .такие формирователи имеют огваниченную область применения.1 ОНаиболее близким к изобретению по технической сущности является формирователь импульсов, содержащий три триггера, два элемента И, элемент НЕ, вход которого соединен с первым входом первого элемента И, другой вход первого элемента И подключен к первому выходу первого триггера, второй выход которого соединен с вторым входом второго элемента И, первый вход второго элемента И подключен к выходу элемента НЕ, выходы первого и второго элементов И подключены соответственно к пер- а вым входам второго и третьего триггеров, выходы которых соединены с соответствующими третьими входами первого и второго элементов И и со входами первого триггера 12).Недостатком данного устройства является то, что оно не позволяет сформировать импульс с длительностью, равной периоду тактовых импульсов и задержанный относительно входного на период тактовых импульсов; импульс, задержанный на 2 периода тактовых импульсов относительно входного; пачку импульсов прй воздействии входного импульса.Цель изобретения - расширение диапазона задержек и количества выходных импульсов,Цель достигается за счет того, что в формирователь импульсов, содержащий три триггера, два элемента И, инвертор, выход которого соединен с первым входом первого элемента И, выход первого триггера соединен с первым входом второго триггера, выход которого соединен с первым входом второго элемента И, выход которого соединен с первым входом третьего тригге. ра, первый вход первого триггера подключен к входной шине, входы установки всех триггеров соединены между собой, введены фор. мирователь импульсов по переднему фрон.884103 51015 чФормула изобретения 20 25 30 3ту, два формирователя импульсов по заднему фронту, три элемента ИЛИ, при этом выход третьего триггера соединен с входом инвертора и входом первого формирователя импульсов по заднему фронту, выход которого соединен с первым входом первого элемента ИЛИ, второй вход которого подключен к шине сброса, а выход соединен с входами установки триггеров, выход второго формирователя импульсов по заднему фронту соединен с вторым входом второго триггера и первым входом второго элемента ИЛИ, выход формирователя импульсов по переднему фронту соединен с вторым входом второго элемента И и вторым входом второго элемента ИЛИ, выход первого триггера соединен с вторым входом первого элемента И и третьим входом второго элемента ИЛИ, входы третьего элемента ИЛИ соответственно подключены к входной шине и выходу второго элемента И, вход формирователя импульсов по переднему фронту и вход второго формирователя импульсов по заднему фронту подключены к шине тактовых импульсов.На чертеже изображена схема формирователя импульсов.Формирователь им пульсов содержит триггеры- 3, формирователи импульсов 4 и 5 по заднему фронту, формирователь импульсов 6 по переднему фронту, элементы ИЛИ 7 - 9, элементы И 10 и 11, инвертор 12, цину 13 тактовых импульсов, входную шину 4 устройства, шину 5 сброса, выходы 16 - 21 устройства.Устройство работает следующим обра- зом.В начальный момент на шину сброса 15 поступает импульс установки, который через элемент ИЛИ 7 устанавливает триггеры 1 - 3 в состояние О.Потенциалы на выходах 16 - 21 устройства соответствуют уровню 0. На шину 13 тактовых импульсов поступает периодическая последовательность импульсов со скважностью, равной 0,5,На выходах формирователей импульсов 4 и 6 образуются две последовательности импульсов, соответствующие передним и задним фронтам входных импульсов. Поскольку на шине 14 устройства действует уровень 0, состояние триггеров- 3 не изменяется.Когда на шину 14 устройства поступает импульс, совпадающий по фазе с передним фронтом тактового импульса, триггер 1 устанавливается в единичное состояние. При поступлении очередного импульса с выхода формирователя 4, триггер 2 установится в единичное состояние, поэтому с выхода формирователя 6 импульсов по переднему фронту очередные два импульса пройдут через элемент И 10 на вход триггера 3, на выходе которого сформируется импульс, длительность которого равна периоду следования тактовых импульсов. Короткий импульс на 4выходе формирователя 5 импульсов по заднему фронту через элемент ИЛИ 7 установит все триггеры в нулевое состояние. С приходом очередного импульса на шину4, процесс повторится,Таким образом, устройство на своих выходах формирует серии из и импульсов, где п = 1, 2, 3 и 5 импульс с длительностью, равной периоду следования тактовых им. пульсов, совпадающий по фазе с входным или задержанный на один период тактовых импульсов, а также импульс, задержанный относительно входного на два периода тактовых импульсов.Введение новых элементов позволяет расширить область применения формирователя импульсов в специальных устройствах автоматики. Формирователь импульсов, содержащий три триггера, два элемента И, инвертор, выход которого соединен с первым входом первого элемента И, выход первого триггера соединен с первым входом второго триггера, выход которого соединен с первым входом второго элемента И, выход которого соединен с первым входом третьего триггера, первый вход первого триггера подключен к входной шине, входы установки всех триггеров соединены между собой, отличающийся тем, что, с целью расширения диапазона задержек и количества выходных импульсов, в него введены формирователь импульсов по переднему фронту, два формирователя импульсов по заднему фронту и три элемента ИЛИ, при этом выход третьего триггера соединен с входом инвертора и входом первого формирователя им пульсов55 по заднему фронту, выход которого соединен с первым входом первого элемента ИЛИ,второй вход которого подключен к шинесброса, а выход соединен с входами установки триггеров, выход второго формирователя импульсов по заднему фронту соеди 40 нен с вторым входом второго триггера ипервым входом второго элемента ИЛИ, выход формирователя импульсов по переднемуфронту соединен со вторым входом второго элемента И и вторым входом второгоэлемента ИЛИ, выход первого триггера соединен со вторым входом первого элементаИ и с третьим входом второго элементаИЛИ, входы третьего элемента ИЛИ, соответственно, подключены ко входной шине ивыходу второго элемента И, вход формиро 50 вателя импульсов по переднему фронту ивход второго формирователя импульсов позаднему фронту подключены к шине тактовых импульсов,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 617819, кл. Н 03 К 5/01, 1978,2. Авторское свидетельство СССР544111, кл. Н 03 К 5/01, 977.".Тираж 991 П ВНИИПИ Государственного комитетапо делам изобретений и открыт 13035, Москва, Ж - 35, Раушская наб иал ППП сПатеит, г, Ужгород, ул. П Горректор М.одпнсноеСССРйд. 4/5роектнаи, 4
