Формирователь импульсов

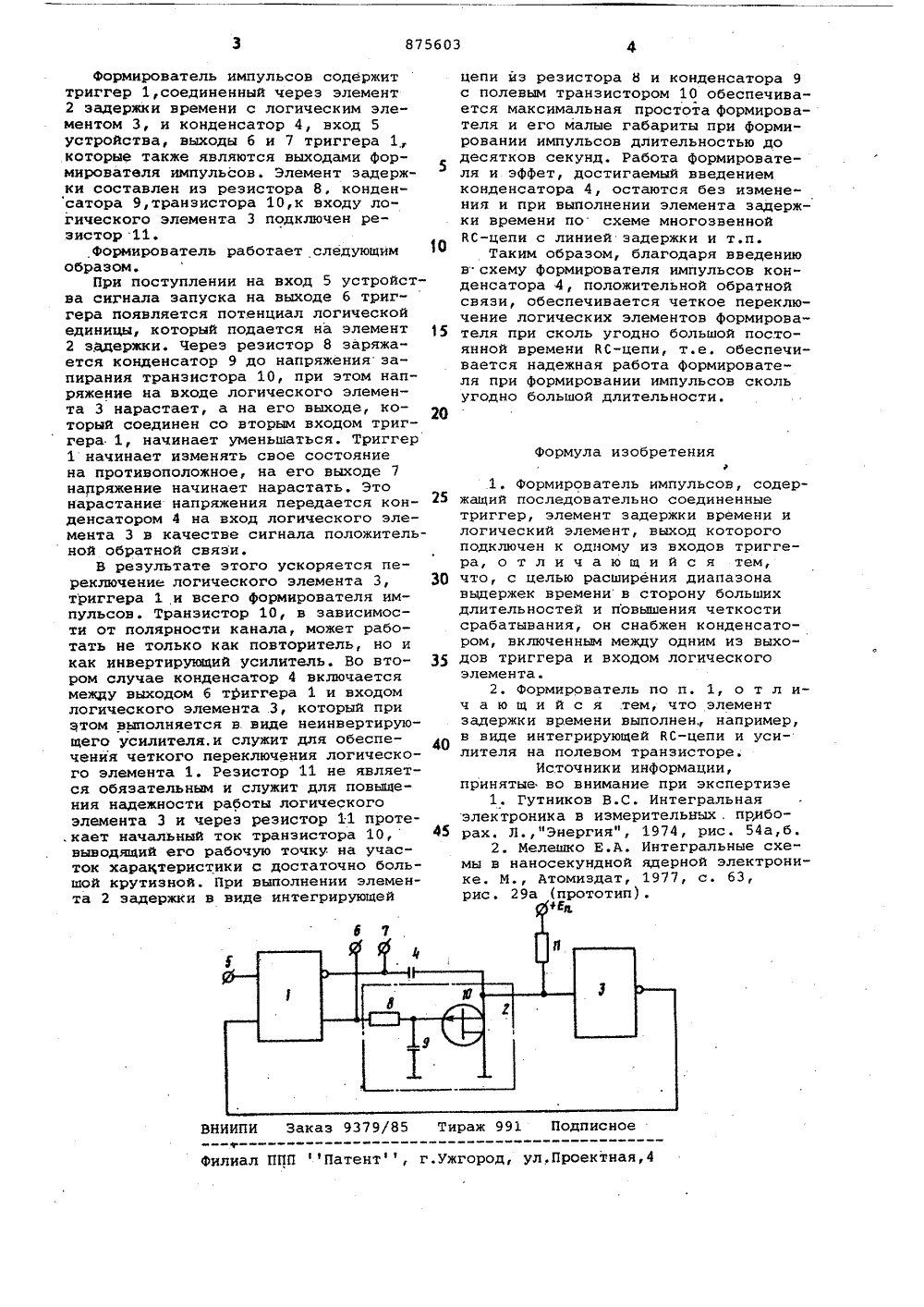

Союз Советских Социалистических Республик(22) Заявлено 270280 (21) 2885942/18-21 с присоединением заявки Но -23) Приоритет Н 03 К 5/01 Государственный комитет СССР по делам изобретений и открытий(088.8) 54) ФОРМИРОВАТЕЛЬ ИМПУЛЬС Изобретение относится к импульс- ной технике и может быть использовано для формирования импульсов, преимущественно секундного и миллисекунд- ного диапазона, в устройствах, выпол 5 ненных с применением интегральных микросхем.Известны Формирователи импульсов, содержащие два логических элемента и элемент задержки времени, позволяющие формировать импульсы длительностью до единиц миллисекунд 13 .Однако при формировании импульсов большей длительности эти устройства получаются громоздкими и работают не-достаточно надежно.Наиболее близким к изобретению по технической сущности является формирователь импульсов, который содержит последовательно соединенные триггер, 20 элемент задержек времени и логический элемент, выход которого подключен к одному из входов триггера 23 .Недостатком известных формирователей импульсов является то, что они не позволяют получить четкий задний Фронт при формировании импульсов длительностью более 100 мс вследствие того, что логические элементы охвачены задержанной отрицательной обрат ной связью, которая стремится к установлению линейного режима работы логических элементов. В результате переключение логических элементов сопровождается колебательным процессом,Нафронте выходного сигнала появляютсянесколько коротких импульсов (аналогично "дребезгу" контактов). В течение этого времени логические элементы работают в режиме, не предусмотренном техническими условиями, и поэтой причине могут выйти из строя.Цель изобретения - расширение диапазона выдержек времени в сторонубольших длительностей и повышение четкости срабатывания.Поставленная цель достигается тем,что формирователь импульсов, содержащий последовательно соединенныетриггер, элемент задержки времени и .логический элемент, выход которогоподключен к одному из входов триггера, снабжен конденсатором, включенныммежду одним из выходов триггера ивходом логического элементаЭлементзадержки времени выполнен, например,в виде интегрирующей кГ-цепи,и усилителя на полевом транзисторе,На чертеже схематически изображенопредлагаемое устройство,875603 ВНИИПИ Заказ 9379/85 Тираж 991 Подписи тент, г.ужгород, ул,Проектная,4 лиал ПП формирователь импульсов содержиттриггер 1,соединенный через элемент2 задержки времени с логическим элементом 3, и конденсатор 4, вход 5устройства, выходы б и 7 триггера 1,которые также являются выходами Формирователя ,ульсов. Элемент задерж 5ки составлен иэ резистора 8, конденсатора 9,транзистора 10,к входу логического элемента 3 подключен резистор 11,формирователь работает следующим 10образом.При поступлении на вход 5 устройства сигнала запуска на выходе 6 триггера появляется потенциал логическойединицы, который подается на элемент 52 задержки. Через резистор 8 заряжается конденсатор 9 до напряжения запирания транзистора 10, при этом напряжение на входе логического элемента 3 нарастает, а на его выходе, который соединен со вторым входом триггера 1, начинает уменьшаться. Триггер1 начинает изменять свое состояниена противоположное, на его выходе 7напряжение начинает нарастать. Этонарастание напряжения передается конденсатором 4 на вход логического элемента 3 в качестве сигнала положительной обратной связи.В результате этого ускоряется переключение логического элемента 3, 30триггера 1 и всего формирователя импульсов. Транзистор 10, в зависимости от полярности канала, может работать не только как повторитель, но икак инвертирующий усилитель. Во втором случае конденсатор 4 включаетсямежду выходом 6 триггера 1 и входомлогического элемента 3, который приэтом выполняется в виде неинвертирующего усилителя,и служит для обеспечения четкого переключения логического элемента 1. Резистор 11 не является обязательным и служит для повышения надежности работы логическогоэлемента 3 и через резистор 11 проте.кает начальный ток транзистора 10, 45выводящий его рабочую точку на участок характеристики с достаточно большой крутизной. При выполнении элемента 2 задержки в виде интегрирующей цепи иэ резистора 8 и конденсатора 9 с полевым транзистором 10 обеспечивается максимальная простота формирователя и его малые габариты при формировании импульсов длительностью до десятков секунд. Работа формирователя и эффет, достигаемый введением конденсатора 4, остаются без изменения и при выполнении элемента задержки времени по схеме многоэвенной ВС-цепи с линией задержки и т.п.Таким образом, благодаря введению в" схему формирователя импульсов конденсатора 4, положительной обратной связи, обеспечивается четкое переключение логических элементов формирователя при сколь угодно большой постоянной времени ВС-цени, т.е. обеспечивается надежная работа формирователя при Формировании импульсов сколь угодно большой длительности,формула изобретения.1. Формирователь импульсов, содержащий последовательно соединенныетриггер, элемент задержки времени илогический элемент, выход которогоподключен к одному из входов триггера, о т л и ч а ю щ и й с я тем,что, с целью расширения диапазонавыдержек времени в сторону большихдлительностей и повышения четкостисрабатывания, он снабжен конденсатором, включенным между одним иэ выходов триггера и входом логическогоэлемента.2, Формирователь по и. 1, о т л ич а ю щ и й с я .тем, что элементзадержки времени выполнен например,в виде интегрирующей КС-цепи и усилителя на полевом транзисторе.Источники информации,принятые во внимание при экспертизе1, Гутников В.С. Интегральнаяэлектроника в измерительных . приборах. Л.,"Энергия", 1974, рис. 54 а,б.2. Мелешко Е.А, Интегральные схемы в наносекундной ядерной электронике. М., Атомиэдат, 1977, с. 63,рис. 29 а (прототип).
