H03K 3/2893 — бистабильные с гистерезисом, например триггеры Шмитта
Триггер шмитта

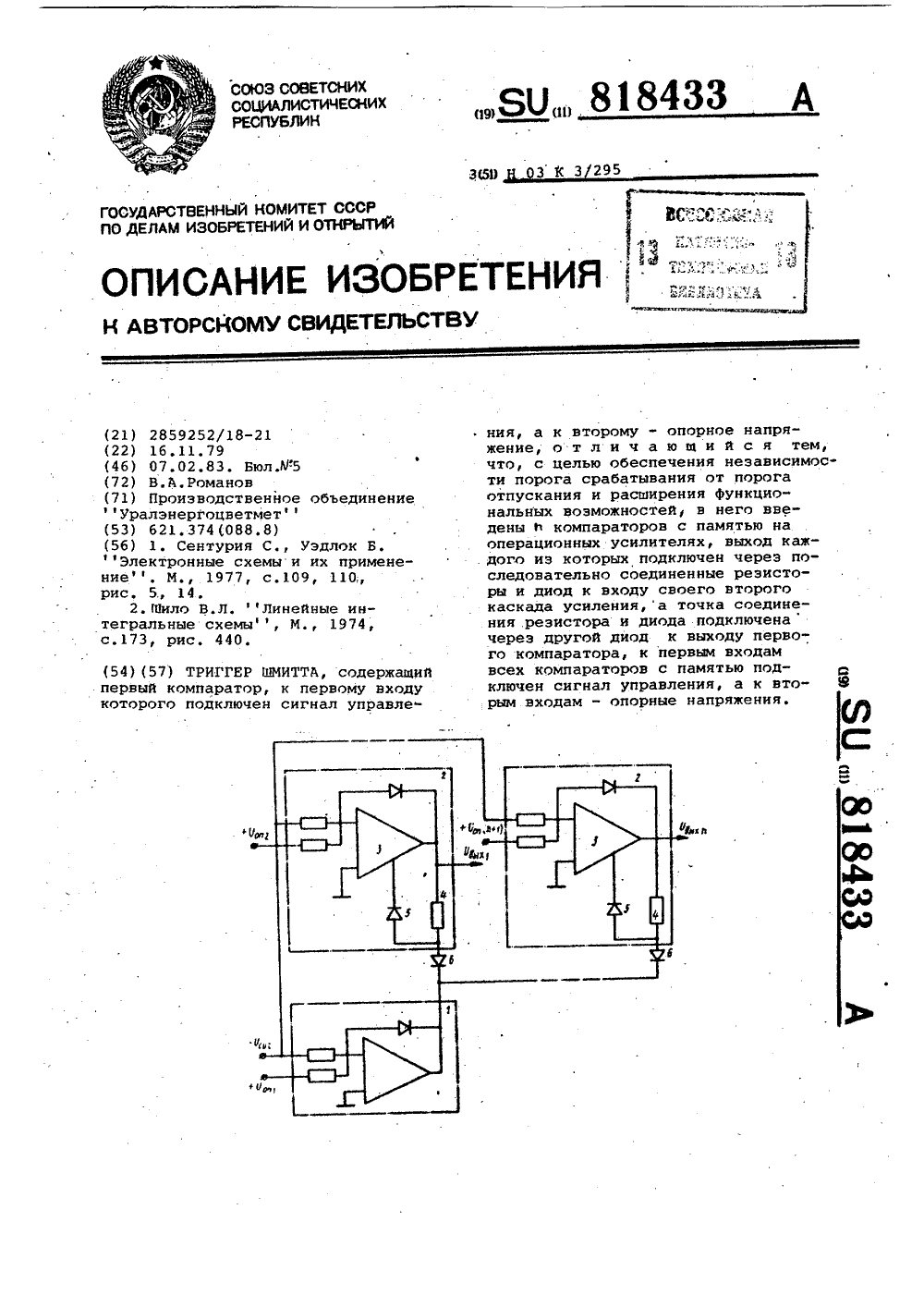

Номер патента: 818433
Опубликовано: 07.02.1983
Автор: Романов
МПК: H03K 3/2893
...устройств наиболееблизким по технической сущности кданному изобретению является триггер.Шмитта,который состоит из компаратора, охваченного положительной обратной связью, на первый. вход которого подается сигнал управления а нвторой - опорное напряжение 2 ,Петля гистерезиса такого триггера Шмитта может смещаться, величина ее смещения зависит от поданного на его вход опорного напряжения Еог, Однако он имеет существенный недостаток, так как его петлягистереэиса остается симметричнойотносительно опорного напряжения,т.е. установить порог отпусканиятриггера Шмитта независимо от порога срабатывания невозможно.Целью настоящего изобретенияявляется обеспечение независимостипорога срабатывания от порога отпускания и расширение функциональных...
Триггер шмитта
Номер патента: 1112534
Опубликовано: 07.09.1984
МПК: H03K 3/2893
...1,2 и 4 соединены соответственно через резисторы 7 - 9 с шинойпитания.База транзистора 1 подключена к входутриггера. Эмиттер транзисторачерез транзистор 5 соединен с эмиттером транзистора2, последний в свою очередь соединен с выходом генератора 6 тока.Эмиттер транзистора 3 соединен с коллектором . транзистора 1, коллектор тран:зистора 3 - с базой транзистора 2 и через резистор 10 с общей шиной, а база транзистора 3 подключена к делителю напряжения на резисторах 11 и 12, включенномумежду шиной питания и общей шиной. Базатранзистора 4 через делитель напряженияна резисторах 3 и 4 соединена с коллектором транзистора 2, коллектор транзистора 4 - с выходом триггера и через делитель напряжения на.резисторах 15 и 16 сбазой и эмиттером...
Триггер шмидта

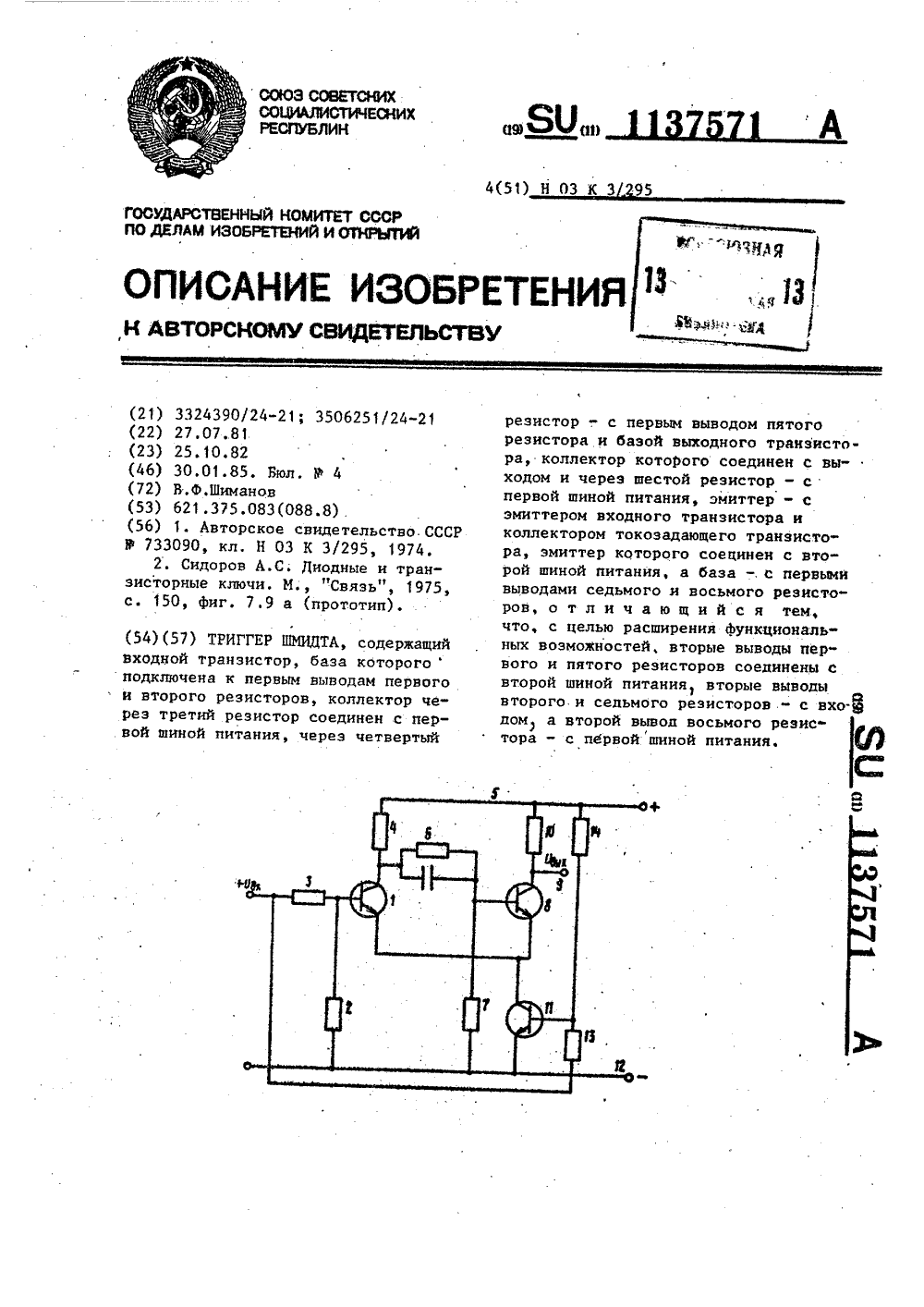

Номер патента: 1137571
Опубликовано: 30.01.1985
Автор: Шиманов
МПК: H03K 3/2893
...резисторов - к общей шине, а второй вывод восьмого резистора - к второй шине питания Г 21 .Однако и данный триггер Шмидта имеет узкие функциональные возможности так какон не фиксирует3нулевой уровень входного сигнала.Цель изобрстения - расширение функциональных возможностей триггера Шмидта.Для достижения поставленной цели в триггере Шмидта, содержащем 5 О входной транзистор, база которого подключена к первым выводам первого и второго резисторов, коллектор через третинрезистор соединен- с первой шиной питания, через четвертый 55 резистор - с первым выводом пятого резистора и базой выходного транзистора, коллектор которого соединен с выходом и через шестой резнстор - с первой шиной питания, эмиттер - с эмиттером входного .транзистора...
Триггер
Номер патента: 1145465
Опубликовано: 15.03.1985
Автор: Турченков
МПК: H03K 3/2893
Метки: триггер
...напряжения, коллекторы первого и третьего транзисторов соединены с базами третьего ивторого транзисторов соответственночерез второй и третий резисторы,а второй вывод первого резистораподключен к входу триггера,На чертеже представлена принципиальная схема предложенного триггера.Триггер содержит первый 1 и второй 2 транзисторы первого типа проводимости, третий транзистор 3 второго типа проводимости, три резистора 4-6, два диода 7 и 8 и два источника 9 и 10 напряжения, база транзистора 1 соединена с первым выводом резистора 4, коллектор через резистор 5 - с базой транзистора 3, эмиттер которого соединен с шиной 11 питания, коллектор через резистор 6 - с базой транзистора 2, коллектор которого соединен с эмиттером транзистора 1,...
Триггер шмитта
Номер патента: 1160543
Опубликовано: 07.06.1985
Авторы: Колосов, Лапковский
МПК: H03K 3/2893
...первого типа проводимости, и третий 3 и четвертый 4 транзисторы второго типа проводимости, кол 2лекторы транзисторов 1 и 2 через, резисторы 5 и 6 соединены с шиной питания, база транзистора 1 подключена к входу триггера, эмиттер - к генератору 7 тока. Эмиттеры транзисторов 3 и 4 соединены соответственно с коллекторами транзистора 1 и транзистора 2, а коллекторы, через резисторы 8 и 9 соответственно с общей шиной, базы транзисторов 3 и 4 подключены к делителю напряжения на резисторах 10 и 11, включенному между шиной питания и общей шиной, база транзистора 2 соединена с коллектором транзистора 3, эмиттер с первым дополнительным генератором 12 тока, к эмиттерам транзистора 1 и транзистора 2 подключены катоды первого 13 и второго 14...
Триггер шмидта
Номер патента: 1188863
Опубликовано: 30.10.1985
Автор: Тархов
МПК: H03K 3/2893
...в переменный и усиления его "бездрейфовым" усилителем с требуемым коэффициентом усиления. Все это позволяет более точно фиксиро вать момент прохождения входимого сигнала через нуль.На чертеже представлена структурная электрическая схема триггера Шмидта. 25Устройство содержит триггер Шмидта 1, модулятор 2, усилитель переменного тока 3, управляющий генератор 4, элемент задержки 5, элемент согласования. 6, 3 -триггер 7. Выход моду 30 лятора 2 через усилитель 3 соединен с входом триггера 1, а его выход через элемент 6 подключен к информационному выходу триггера 7, выход генератора 4 соединен с управляющим входом модулятора 2 и через элемент 5 - с входом синхронизации триггера 7, вход модулятора является входом 8 устройства, а выход...
Триггер в. и. турченкова
Номер патента: 1213522
Опубликовано: 23.02.1986
Автор: Турченков
МПК: H03K 3/2893
Метки: триггер, турченкова
...1-3 заперты и триггер ни 13522какого тока от источника входногонапряжения Б 6 не потребляет.11 ри превышении УЬ величинынапряжения У через базу третьеготранзистора 3, эмиттер первого транзистора 1, базу и коллектор второготранзистора 2 потечет ток, которыйсоздает на нагруэочном сопротивлении падение напряжения, Когда 10 эта величина напряжения превыситвеличину напряжения начала проводимости диода 9, через коллектортретьего транзистора 3 потечетток, вследствии чего увеличиваются 15 токи эмиттера третьего транзистора 3, ток базы, токи эмиттера иколлектор первого транзистора 1,базы, эмиттера и коллектора второготранзистора 2, что приведет к увеличению тока через диод 9, второйрезистор 6 и коллектор третьеготранзистора 3 и т,д т,е....
Триггер
Номер патента: 1241429
Опубликовано: 30.06.1986
Автор: Турченков
МПК: H03K 3/2893
Метки: триггер
...через диод 10 к базе транзистора,подэапирая его, в результате токэмиттера транзистора 8 уменьшается,а это приводит к уменьшению токачерез резистор 7 и увеличению токачерез пороговый элемент 2, коллектортранзистора 1, резистор 6, базуэмиттер и коллектор транзистора 3,к увеличению тока через диод 1 О,уменьшению тока эмиттера транзистора 8, к. увеличению тока через пороговый элемент 2 и т,д.,т.е. развивается релаксационный процесс, послекоторого транзисторы 1 и 3 входят врежим насьпцения, а транзистор 8 запирается (для надежного обеспечениязапертого состояния транзистора 8последовательно с его эмиттером можно включить один или несколько кремниевых диодов, не показанных нафиг. 1),При этом ток от входа 5 резистора 4 является суммой токов...
Триггер
Номер патента: 1269240
Опубликовано: 07.11.1986
Автор: Турченков
МПК: H03K 3/2893
Метки: триггер
...1 и через диод 9 - с дополнительным входом 10.Триггер работает следучзщим обраЕсли, величина входного напрякения Б на входе Я меньше уровня напряжения на входе 10 (Б, ), то все транзисторы 14,6 триггера заперты и напряжение Ь", на выходе 3 равно нулю. Нри превьшзении напряжением на входе 8 величины, при которой через базо-эмиттерный переход транзистора б потечет ток этот уровень задается уровнем напряжения на входе 10), через коллектор и базу транзисторов 6 и 4 потекут токи., вследствие чего транзистор 4 приоткрывается и по его колчектору, выходу 3 и резистору 2 начнет протекать ток и транзистор 1 приоткроется, вследствие чего напряжение между его коллектором и эмиттером понгзжается,это приводит к увечичевию через резистор 5 и...
Триггер
Номер патента: 1320878
Опубликовано: 30.06.1987
Автор: Турченков
МПК: H03K 3/2893
Метки: триггер
...эмиттере транзистора 3, вследствие чего увеличивается разность напряжений на шине 6 и эмиттере транзистора 3, что приводит к увеличению тока базы транзистора 3 и, следовательно степени открытия транзисторов 1 и 3. С увеличением тока коллектора транзистора 1 увеличивается, степень отпирания транзисторов 4, 3 и 1 и т,.д т.е. происходит лавинообразный процесс, и на выходной шине 7 скачком формируется передний Фронт выходного напряжения, величина которого становится равной величине напряжения начала проводимости эмиттер-базового перехода транзистора 3 и величине напряжения на средней точке делителя 9 напряжения.После этого дальнейшее увеличение выходного напряжения прекращается, так как ток коллектора транзистора 2 положительной полярности...
Триггер-формирователь
Номер патента: 1334367
Опубликовано: 30.08.1987
Авторы: Балаканов, Богданович, Павловец
МПК: H03K 3/2893
Метки: триггер-формирователь
...порога открывания транзистора 1, последний Приоткрывается,. его коллекторный ток через входной вывод 9 и общий вывод 11 отражателя 10 тока вызывает появление тока на выходном выводе 13, который, протекая через базу транзистора 7, вызывает его приоткрывание.Возникающий ток коллектора транзистора 7 приводит к уменьшению потенциала на выходе 4 устройства, а следовательно, к уменьшению напряжения на эмиттере транзистора 1. Это приводит к еще большему открыванию транзистора 1. В результате увеличи.вается выходной ток отражателя 10 тока в базу транзистора 7, что приводит к возникновению лавинообразного процесса переключения устройства в другое устойчивое состояние, в котором транзисторы 1 и 7 открыты, на выходе 4 устройства - низкий...
Триггер-формирователь
Номер патента: 1338014
Опубликовано: 15.09.1987
Авторы: Богданович, Грель, Поляков, Прохоренко
МПК: H03K 3/2893
Метки: триггер-формирователь
...3 происходит раньше, чем откроется транзисторУвеличение входного напряжения 45приводит к открыванию транзистора 3и создается цепь удержания аналогар-п-р-п структуры на транзисторахи 2 через резистор 11 и открытый .транзистор 3, однако аналог р-и-р-иструктуры пока еще выключен. Придальнейшем повышении напряжения навходе 5 происходит открывание транзистора 4 и возникновение базовоготока транзистора 1 через резистор 10и открытый транзистор 4, что приводитк возникновению лавинообразного процесса открывания транзисторов 1 и 2,составляющих транзисторный аналог р-п-р-и структуры, который заканчивается их насыщением. На выходе 12 устанавливается высокий потенциал. В процессе уменьшения входного напряжения происходит закрывание транзистора 4,...
Триггер шмитта
Номер патента: 1345319
Опубликовано: 15.10.1987
Авторы: Клименчук, Кожемяко, Лысенко
МПК: H03K 3/2893
...оптрона;11 - величина напряжения входвхного сигнала;Е - напряжение источника пита- ипряжения, что приведет к отпиранию первого МОП-транзистора 1 и протеканию тока через светоизлучающий диод 11, в результате чего последний нач 5 нет излучать свет и на прямом выходе 16 схемы появится оптический сигнал, что соответствует наличию на нем сигнала , Одновременно с этим благодаря оптической связи первого свето О диода 11 с первым 8 и третьим 10 фотодиодами последние открываются, через пятый резистор 7 начинает протекать ток от источника 14 питания, вызывая на пятом резисторе 7 падение15 напряжения, приложенное к затвору второго МОЧ-транзистора 2. При превышении падения напряжения на пятом резисторе 7 величины падения напряжения на третьем...
Триггер в. и. турченкова с регулируемым гистерезисом
Номер патента: 1401573
Опубликовано: 07.06.1988
Автор: Турченков
МПК: G01R 19/00, H03K 3/2893
Метки: гистерезисом, регулируемым, триггер, турченкова
...11 КС-цепи 9 мгновенно измениться не 1может, на выходе КС-цепи 9 в момент времени С, напряжение остается близким к нулю, а поэтому сразу же после окончания релаксационного процесса весь ток 1втекает в эмиттер транзистора 1. На этом этапе работы напряжение Б 8, может изменить своеВЫХзначение только лишь в том случае, если величина тока 1уменьшится до величины отпускания 1 , близкой к нулю, которая определяется напряжением на шине 7 и величиной сопротивления резистора 3, но это невозможно для импульсного входного сигнала с помехами, меньшими амплитуды сигнала. Время состояния, когда оба транзистора 2 и 12 заперты, определяется временем заряда конденсатора 11 через резисторы 4 и 13 до напряжения отпирания транзистора 12,...
Активный элемент релаксационного генератора
Номер патента: 1429299
Опубликовано: 07.10.1988
Автор: Боков
МПК: H03K 3/2893
Метки: активный, генератора, релаксационного, элемент
...выходной шине и. вюходу триггера. Шмитта.Предлагаемый элемент работает следующим образом,В исходном состоянии на выходетриггера Шмитта низкий потенциал, токозадающий элемент 4 закрыт, 1 = О.При увеличении входного тока 1,по шине 1 до величины 1 вы, триггераШйитта, при котором выходной транзистфр триггера выходит из насыщения,включается токозадающий элемент 4 иодновременно увеличивается потребление тока по шине 1. 1 , /(1-К),40 где ь 1 ть фф К Пвь = К 1 вх х К=Рв 1 мьКв)Одновременно уменьшается напряжение на шине 1 .(на входе триггера Шмитта). ивык - 1 в 1 выл.ты / (1-К) 1 влПв 11 ъыл Пвл Б ыхлУчитывая, что величину К можно изменять путем изменения величины сопротивления резистора б,можно изменять 1 в и крутизну БПри дальнейшем повышении...
Триггер
Номер патента: 1443136
Опубликовано: 07.12.1988
Автор: Турченков
МПК: H03K 3/2893
Метки: триггер
...7 р-и-ртипа через резистор 2 соединена с коллектором транзистора 5 п-р-п-типа,На эпюрах обозначены напряжения ц на входе дифференцирующей цепочки, (а); на выходе при различных значения постоянной времени (б) и на выходе триггера (в)45Триггер работает следующим образом.При поступлении на входную клемму 9 с источника 13 выходного сигнала импульса с амплитудой переднего фронта, достаточной для открывания транзистора 6 п-р-п-типа, он открывается напряжение на его коллекторе понижается, начинает протекать ток через резистор б (резистор нагрузки), открываются транзисторы 5 и 7 п-р-и=55 типй, увеличивая ток базы транзистора 6, т.е. развивается лавинообразный процесс, после которого все транзисторы оказываются в режиме насыщения,Выходная...
Триггер
Номер патента: 1465941
Опубликовано: 15.03.1989
Автор: Турченков
МПК: H03K 3/2893
Метки: триггер
...Иходится в пределах между напряжениям 1 пробоя порогового элемента 7(на - 25 пэяжение Ц.) и порогового элемецт 8 (напряжение П), триггер наход 11 тся во втором режиме работы при котором транз 11 стор 5 насыщен, а т 1 анзистср 6 заперт и триггер потгэб - эр лет от 11 ины 10 малую величину тока, а ток через резистор 12 отсутствует.В моментко 1 да величина вхолно 1"о нпряжеция достигнет величины напряжбни 1 срабатывания (напрякение Б )35 побивается пороговьй элемент 8 и в б,Ьзу транзистора 6 начинает протекать трк, в результате чего создается падение напряжеция на резистсре 12. В момент времени., когда (вследствие у 1 еньшения напряжения на ксллекторе Т 1 анзистора 6 и уменьшения тока базы тфанзистора 5начнет проводить диод 9 ,...
Триггер
Номер патента: 1499433
Опубликовано: 07.08.1989
Автор: Турченков
МПК: H03K 3/2893
Метки: триггер
...более отпираеттранзисторы 1-3, Ток через резистор 5 еще более увеличивается, еще более отпираются транзисторы 1-3 и т.д., т.е. происходит лавинообразный процесс, после которого транзисторы1-3 переходят в насыщенное состояние и на нагрузочном элементе 10 почти полностью имеет место падение напря. - жения, равное напряжению на шине 8 эа вычетом малого падения напряженияна коллекторно-эмиттерном переходе транзистора 2, В этом режиме величина входного сопротивления определя"ется величиной сопротивления транзистора 1, включенного по схеме с общим коллектором. Величина сопротивления резистора 4 может быть весьма высокой, поскольку для удержания транзистора 2 в насыщенном состоянии,величина тока базы транзистора 1 должна быть в произведение...
Триггер шмитта
Номер патента: 1555832
Опубликовано: 07.04.1990
Автор: Партала
МПК: H03K 3/2893
...на выходе инвертора (фиг, 26) падает до нуля, В это же время на прямом выходе(фиг, 2 г), открывается ключ 6 и питание подается на пороговый Формирователь 2. Пока входное напряжение (фиг,2 а) больше нуля, пороговый Формиро"ватель 2 заперт по входу и тока непотребляет, При пересечении нулевогоуровня при убывании входного сигналаоткрывается пороговый Формирователь 2,10на его выходе появляется быстронарастающее напряжение (Фиг, 2 в), котороепо входу К сбрасывает триггер ч (Фиг,2 г), При этом на прямом выходе триггера ч появляется логический "0",клюц 6 закрывается и питание отключается от порогового Формирователя 2,напряжение на выходе которого падаетдо нуля (Фиг. 2 в), На инверсном выходе триггера 4 появляется логическая"1" (фиг, 2...
Триггер
Номер патента: 1661972
Опубликовано: 07.07.1991
Автор: Баталов
МПК: H03K 3/2893
Метки: триггер
...к второй шине 10питания, которая через второй резистор 4соединена с коллектором второго р-и в ртранзистора 2, эмиттер которого подключен к эмиттеру первого и - р - и-транзистора1, через третий резистор 5 - к первой шине9 питания и к катоду стабилитрона 8, анодкоторого соединен с второй шиной 10 питания,Триггер работает следующим образом.Напряжение с коллектора первого транзистора 1 подается на базу второго транзистора 2 через первый резистор 3. Второй 4и четвертый б резисторы вместе с первымрезистором 3 задает статический режимвторого транзистора 2, Цепь, состоящая изстабилитрона 8 и третьего резистора 5,задает начальный уровень срабатываниятриггера, поддерживая определенный потенциал эмиттеров пергого 1 и второго 2транзисторов.При...
Триггер шмитта
Номер патента: 1667225
Опубликовано: 30.07.1991
Авторы: Григорьева, Кузнецов, Соколов, Шумилов
МПК: H03K 3/2893
...3 - резистор 5 - коллектор транзистора 1 - эмиттер транзистора 1. Выходное напряжение на выходе 13 близко к напряжению питания. При увеличении входного напряжения до величины большей, чем напряжение питания, когда напряжение в точке соединения резисторов 4,5 и диода 3 приближается к напряжению питания, базовый ток транзистора 2 уменьшается настолько, что транзистор 2 начинает закрываться. При этом напряжение в точке соединения диода 3 и резисторов 4 и 5 возрастает, что вызывает дальнейшее уменьшение базового тока транзистора 2, коллекторного тока транзистора 2, базового тока транзистора 1 и коллекторного тока транзистора 1. Этот процесс имеет лавинообразный характер и приводит к полному закрыванию транзисторов 1 и 2. Выходное...
Триггер шмитта
Номер патента: 1274585
Опубликовано: 27.08.2005
МПК: H03K 3/2893
Триггер Шмитта, содержащий операционный усилитель с двухполярным питанием, резисторный делитель, включенный между выходом операционного усилителя и общей шиной, выход резисторного делителя соединен с неинвертирующим входом операционного усилителя, отличающийся тем, что, с целью расширения функциональных возможностей путем получения третьего состояния по выходу, в него введен дополнительный операционный усилитель с двухполярным питанием, неинвертирующий вход которого соединен с выходом операционного усилителя, общая шина соединена с инвертирующим входом дополнительного операционного усилителя, выход которого соединен через первый дополнительный резистор с инвертирующим входом...
