Триггер шмидта

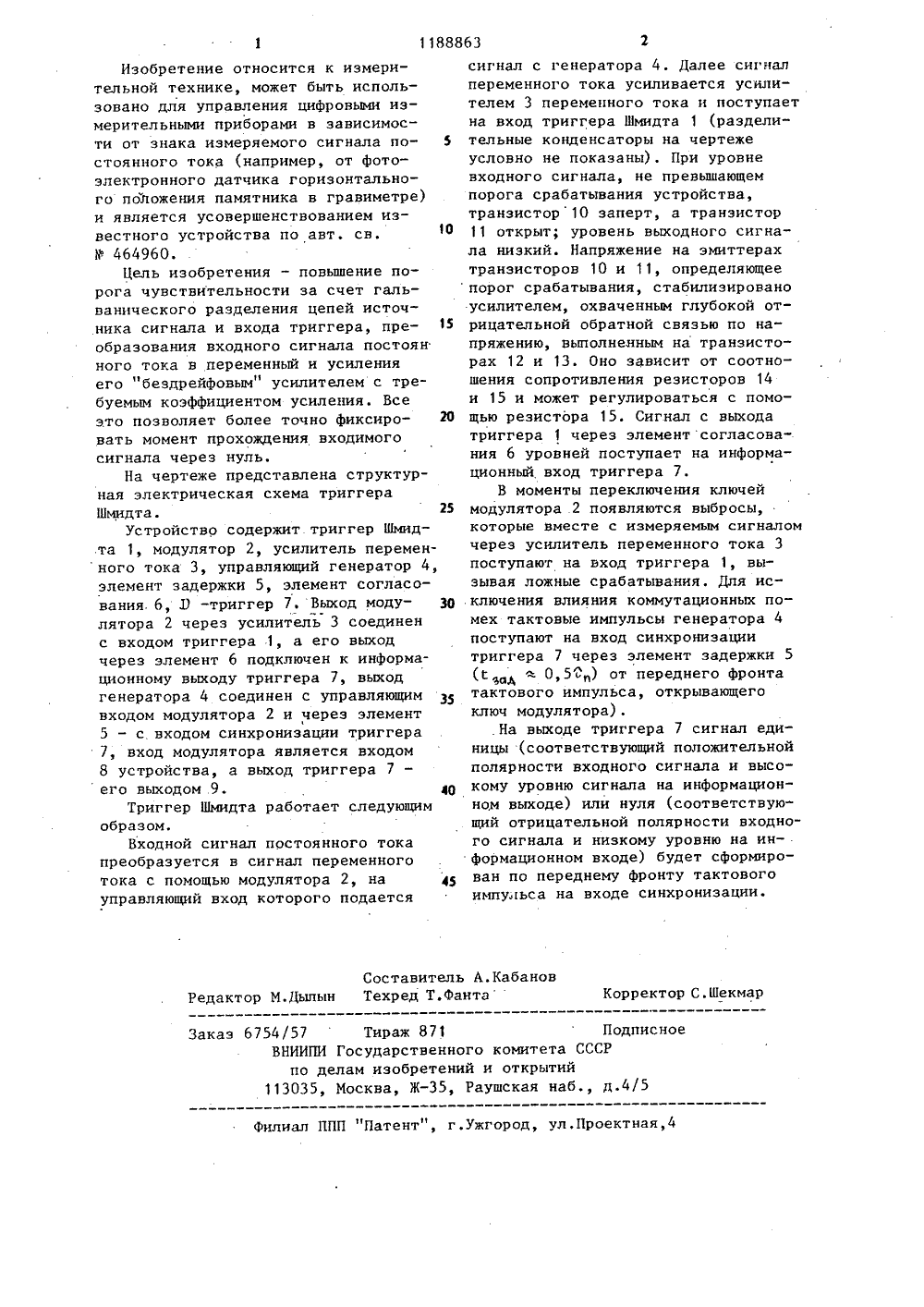

(51)4 Н 03 К 3 29 ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРпО делАм изОБРетений и ОтнРытии(71) Научно-производственное объединение по рудной геофизике "Рудгеофизика":(56) Авторское свидетельство СССРВ 464960, кл. Н 03 К 3/295, 15.05.74(54)(57) ТРИГГЕР ШМИДТА по авт. свУ 464960, о т л и ч а ю щ и й с я.тем, что, с целью повышения порогачувствительности, в него дополнительно введены модулятор, усилительпеременного тока, управляющий генератор, элемент задержки, элементсогласования и Э-триггер, причемвыход модулятора через усилительпеременного тока соединен с базойпервого транзистора, а информационный вход 2-триггера через элементсогласования подключен к коллекторувторого транзистора, выход управляю.щего генератора соединен с управляю.щим входом модулятора и через элемент задержки - с входом синхронизации О-триггера, вход модулятораявляется входом триггера Шмидта, авыход 0-триггера - его выходом.1188863 10 Составитель А.КабановРедактор М.Дылын Техред Т.Фанта Корректор С.Шекмар Заказ 6754/57Тираж 871 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Филиал ППП "Патент", г.Ужгород, ул .Проектная,4 Изобретение относится к измерительной технике, может быть использовано для управления цифровыми измерительными приборами в зависимости от знака измеряемого сигнала по стоянного тока (например, от фотоэлектронного датчика горизонтального положения памятника в гравиметре) и является усовершенствованием известного устройства по авт, св. В 464960.Цель изобретения - повышение порога чувствительности за счет гальванического разделения цепей источника сигнала и входа триггера, пре образования входного сигнала постоян ного тока в переменный и усиления его "бездрейфовым" усилителем с требуемым коэффициентом усиления. Все это позволяет более точно фиксиро вать момент прохождения входимого сигнала через нуль.На чертеже представлена структурная электрическая схема триггера Шмидта. 25Устройство содержит триггер Шмидта 1, модулятор 2, усилитель переменного тока 3, управляющий генератор 4, элемент задержки 5, элемент согласования. 6, 3 -триггер 7. Выход моду 30 лятора 2 через усилитель 3 соединен с входом триггера 1, а его выход через элемент 6 подключен к информационному выходу триггера 7, выход генератора 4 соединен с управляющим входом модулятора 2 и через элемент 5 - с входом синхронизации триггера 7, вход модулятора является входом 8 устройства, а выход триггера 7 -его выходом 9. 40Триггер Шмидта работает следующим образом.Входной сигнал постоянного тока преобразуется в сигнал переменного тока с помощью модулятора 2, на 45 управляющий вход которого подается сигнал с генератора 4. Далее сигнал переменного тока усиливается усилителем 3 переменного тока и поступает на вход триггера Шмидта 1 (разделительные конденсаторы на чертеже условно не показаны). При уровне входного сигнала, не превышающем порога срабатывания устройства, транзистор 10 заперт, а транзистор 11 открыт; уровень выходного сигнала низкий. Напряжение на эмиттерах транзисторов 10 и 11, определяющее порог срабатывания, стабилиэировано усилителем, охваченным глубокой отрицательной обратной связью по напряжению, выполненным на транзисторах 12 и 13. Оно зависит от соотношения сопротивления резисторов 14 и 15 и может регулироваться с помощью резистора 15. Сигнал с выхода триггера 1 через элемент согласования 6 уровней поступает на информационный вход триггера 7.В моменты переключения ключей модулятора 2 появляются выбросы, которые вместе с измеряемым сигналом через усилитель переменного тока 3 поступают на вход триггера 1, вызывая ложные срабатывания. Для исключения влияния коммутационных помех тактовые импульсы генератора 4 поступают на вход синхронизации триггера 7 через элемент задержки 5 (С - 0,5) от переднего фронта тактового импульса, открывающего ключ модулятора) .На выходе триггера 7 сигнал единицы (соответствующий положительной полярности входного сигнала и высокому уровню сигнала на информационном выходе) или нуля (соответствующий отрицательной полярности входного сигнала и низкому уровню на информационном входе) будет сформирован по переднему фронту тактового импульса на входе синхронизации.
