Триггер

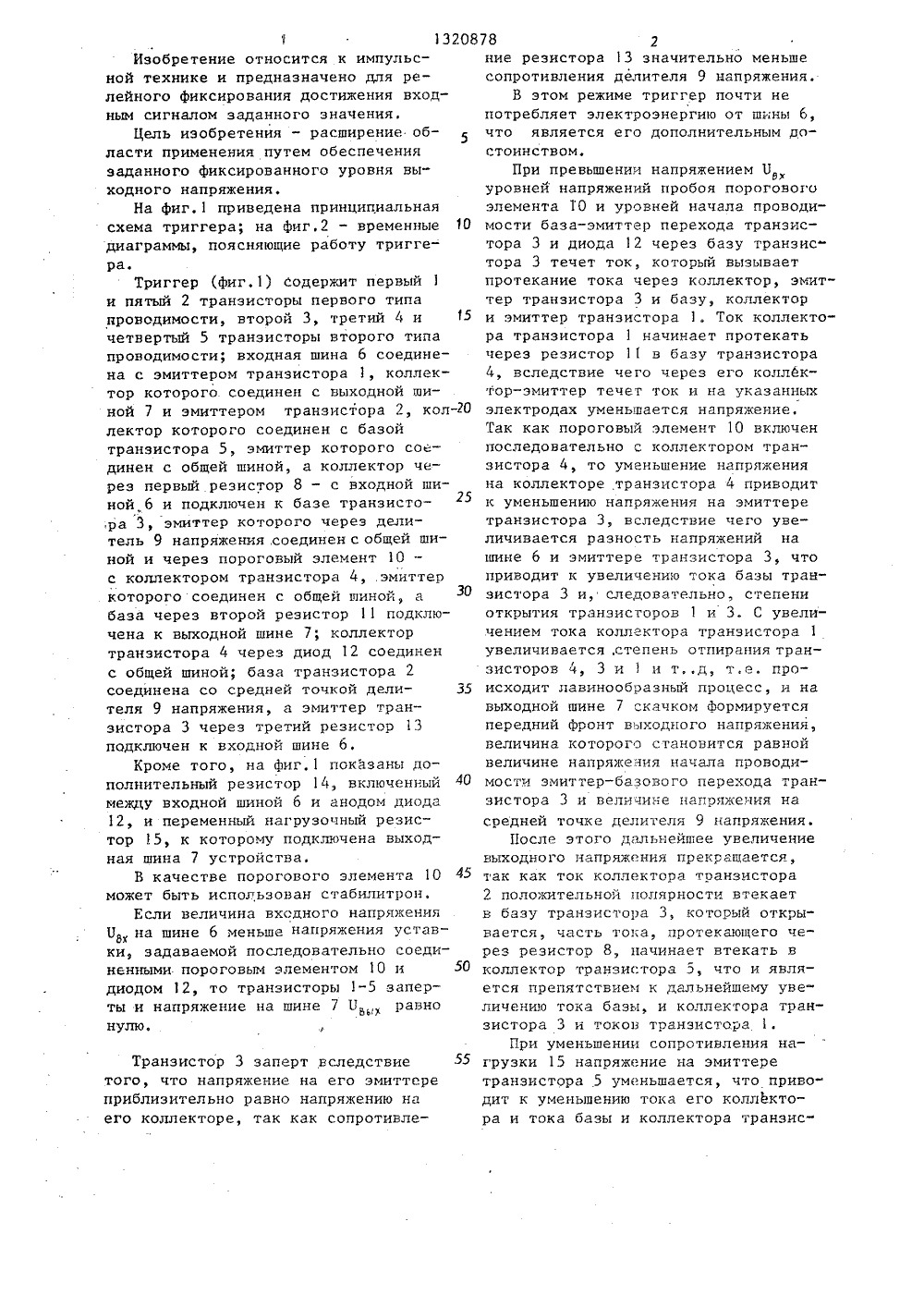

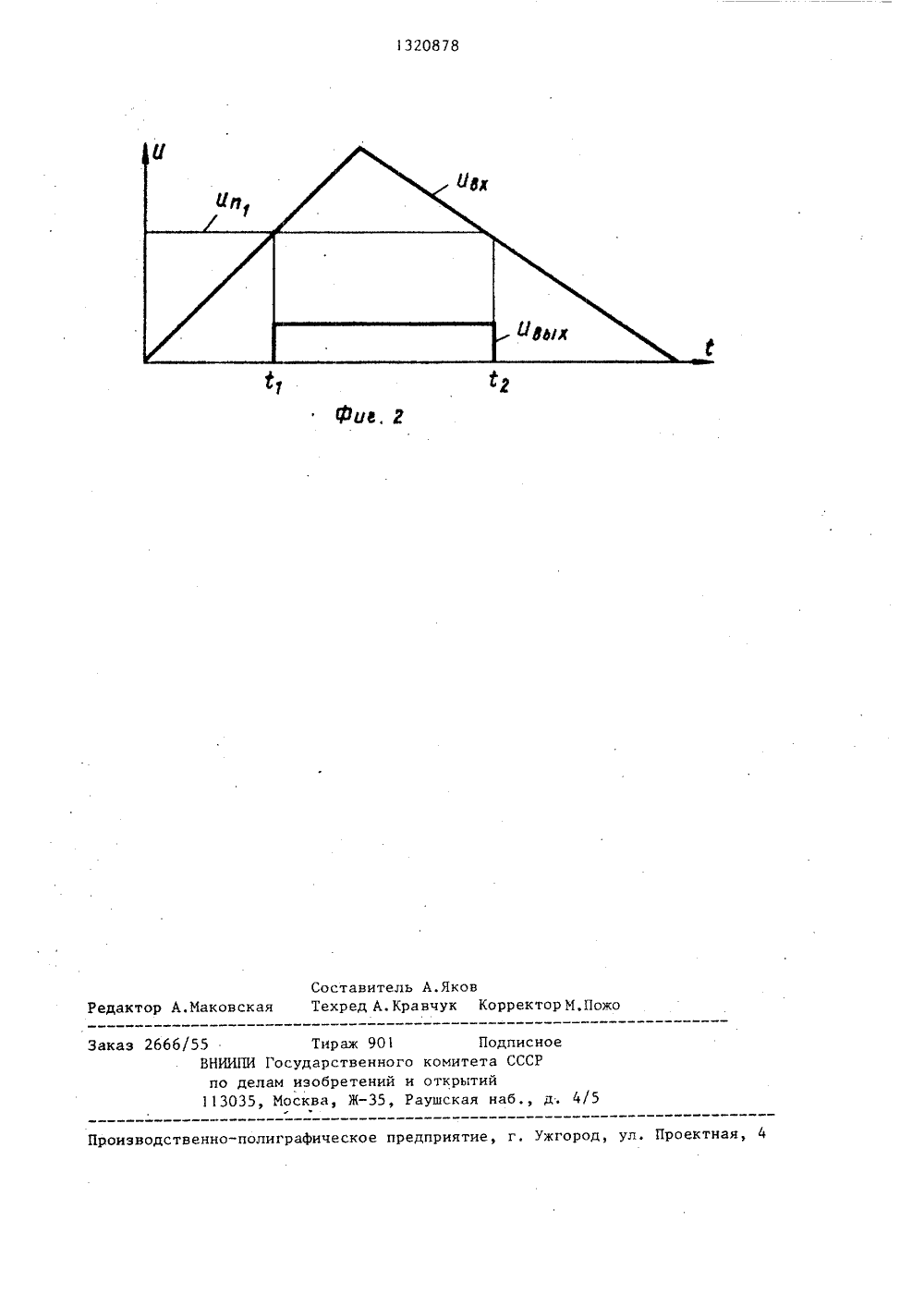

ОЮЗ СОВЕТСНИХ ОЦИАЛИСТИЧЕСНИХРЕСОУБЛИН 119) И 1)(21) (22) (46) (75) (53) заданного зная - расширение ем обеспечения го уровня вытройство содер, резисторы12 задания достижения поСССР1980.ССР1984. В 734 Ав В 126иство введетенциометр 9,е обеспечивао напряжениязирующих фак 54) 5) ГГЕ льсной те но для УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 795237/24-212.10.840.06.87. Бюл. Я 24.И,Турченков21.374(088,8)Авторское свидетельство69, кл. Н 03 К 3/286,орское свидетельство С240, кл Н 03 К 3/295,эобретение относится к хинке и может быть использоварелейного фиксирования достижения входным сигналом чения. Цель изобретени области применения пут заданного фиксированно ходного напряжения, Ус жит транзисторы 1, 3, 8, 11, 13, элементы 10 уровня напряжения, Для ставленной цели в устр ны транзисторы 2, 4, и резистор 14. Изобретен ет постоянство выходно ри различных дестабиорах. 2 ил.13208Изобретение относится к импульсной технике и предназначено для релейного фиксирования достижения входным сигналом заданного значения.Цель изобретения - расширение области применения путем обеспечениязаданного фиксированного уровня выходного напряжения,На фиг.1 приведена принципиальнаясхема триггера; на Фиг.2 - временные 10диаграммы, поясняющие работу триггера.Триггер (фиг.1) содержит первыйи пятый 2 транзисторы первого типапроводимости, второй 3, третий 4 и 15четвертый 5 транзисторы второго типапроводимости; входная шина 6 соединена с эмиттером транзистора 1, коллектор которого соединен с выходной шиной 7 и эмиттером транзистора 2, кол лектор которого соединен с базойтранзистора 5, эмиттер которого соединен с общей шиной, а коллектор через первый резистор 8 - с входной шиной,б и подключен к базе транзисто,ра 3, эмиттер которого через делитель 9 напряжения, соединен с общей шиной и через пороговый элемент 10 -с коллектором транзистора 4 эмиттеркоторого соединен с общей шиной, абаза через второй резистор 11 подключена к выходной шине 7; коллектортранзистора 4 через диод 12 соединенс общей шиной; база транзистора 2соединена со средней точкой делителя 9 напряжения, а эмиттер транзистора 3 через третий резистор 13подключен к входной шине 6,Кроме того, на фиг,1 показаны дополнительный резистор 14, включенный 40между входной шиной б и анодом диода12, и переменный нагрузочный резистор 15, к которому подключена выходная шина 7 устройства.В качестве порогового элемента 10 45может быть испогьзован стабилитрон.Если величина входного напряженияУ на шине 6 меньше напряжения устав 8 хки, задаваемой последовательно соединенными пороговым элементом 10 и 50диодом 12, то транзисторы 1-5 заперты и напряжение на шине 7 Ппх равнонулю.Р Транзистор 3 заперт вследствие 55того, что напряжение на его эмиттереприблизительно равно напряжению наего коллекторе, так как сопротивле 78 2ние резистора 13 значительно меньше сопротивления делителя 9 напряжения.В этом режиме триггер почти не потребляет электроэнергию от шины 6, что является его дополнительным достоинством.При превьппении напряжением Буровней напряжений пробоя порогового элемента 10 и уровней начала проводимости база-эмиттер перехода транзистора 3 и диода 12 через базу транзистора 3 течет ток, который вызывает протекание тока через коллектор, эмиттер транзистора 3 и базу, коллектор и эмиттер транзистора 1. Ток коллектора транзистора 1 начинает протекать через резистор 1 в базу транзистора 4, вследствие чего через его коллектор-эмиттер течет ток и на указанных электродах уменьшается напряжение. Так как пороговый элемент 10 включен последовательно с коллектором транзистора 4, то уменьшение напряжения на коллекторе транзистора 4 приводит к уменьшению напряжения на эмиттере транзистора 3, вследствие чего увеличивается разность напряжений на шине 6 и эмиттере транзистора 3, что приводит к увеличению тока базы транзистора 3 и, следовательно степени открытия транзисторов 1 и 3. С увеличением тока коллектора транзистора 1 увеличивается, степень отпирания транзисторов 4, 3 и 1 и т,.д т.е. происходит лавинообразный процесс, и на выходной шине 7 скачком формируется передний Фронт выходного напряжения, величина которого становится равной величине напряжения начала проводимости эмиттер-базового перехода транзистора 3 и величине напряжения на средней точке делителя 9 напряжения.После этого дальнейшее увеличение выходного напряжения прекращается, так как ток коллектора транзистора 2 положительной полярности втекает в базу транзистора 3, который открывается, часть тока, протекающего через резистор 8, начинает втекать в коллектор гранзистора 5, что и является препятствием к дальнейшему увеличению тока базы, и коллектора транзистора 3 и токов транзистора 1При уменьшении сопротивления нагрузки 15 напряжение на эмиттере транзистора 5 уменьшается, что приводит к уменыдению тока его коллектора и тока базы и коллектора транзис 1320878тора 5, к увеличению тока базы и кол.лектора транзистора 3 и токов транзистора 1, а также к повышению напряжения на сопротивлении нагрузки15. 5При увеличении сопротивления увеличивается напряжение на эмиттере .транзистора 2, что приводит к уменьшению тока базы транзистора 3 и токов транзистора 1. 10Таким образом, происходит поддержание выходного напряжения на заданном уровне при изменении потребляемо.го через переменное нагрузочное сопротивление тока. 15На выходной шине 7 напряжение постоянно и в том случае если Бизменяется,так как при этом изменяет"ся степень открытия транзисторов 1,2, Зи 5. 20Величину выходного напряжения УВ(хможно установить малой , регулируя ееделителем 9 напряжения , вплоть донапряжения , приблизительно равногонапряжению проводимости баз а- эми ттерного перехода транзистора 2 ( при напр яже нии на средней точке делителянапряжения , близкого к нулю) .Такое свойство полезно при со гласовании больших ур овней напряженийразличных схем электротехники с уровнями интегральной логики ,При снижении напряженИя Ндо в еличины уровня о тпуск ания ток базытранзистора 3 уменьшается настолько , 35что на шине 7 напряжение уменьшается , Это приводит к з апир анию т ранзистор а 4 , увеличению напряжения токабазы тр анзис тор а 3 и к еще больш . .-.з апир анию транзисторов 1 , 4 и т, д, , 40т . е . формируется крутой задний фронтвыходного напряжения .Таким образом , указанные конс труктивные отличия предложенной схемытриггера позволяют скачком иметь на ф выходе заданную величину напряжения в тот момент, когда входное напряжение Б. достигает заранее заданного значения, без использования специального источника напряжения, и обеспечивают постоянство выходного напряжения при различных дестабилизирующих факторах.Формула изобретенияТриггер, содержащий диод, три ре" зистора, первый транзистор первого типа проводимости, эмиттер и коллектор которого соединены соответственно с входной и выходной шинами триггера, база второго транзистора второго типа проводимости через первый резистор соединена с входной шиной, эмиттер третьего транзистора второго типа проводимости соединен с общей шиной, а база через второй резистор подключена к выходной шине, о т л и - ч а ю щ и й с я тем, что, с целью расширения области применения, в него введены делитель напряжения, пороговый элемент, четвертый транзистор второго типа проводимости и пятый транзистор первого типа проводимости, эмиттер которого соединен с выходной шиной, база - со средней точкой делителя напряжения, а коллектор - с базой четвертого транзистора, эмиттер которого .соединен с общей шиной, а коллектор подключен к базе второго транзистора, коллектор которого соединен с базой первого транзистора, а эмиттер подключен через делитель напря.:;ения к общей шине и через пороговый элемент соеанен с коллектором третьего транэистсра и первым выводом диода, второй вывод которого подключен к общей шине, а входная шина через третий резистор соединена с эмиттером второго транзистора,1320878 Составитель А.ЯковРедактор А.Маковская Техред А. Кравчук Корректор М,Пожо ка город, ул. Проектная, 4 изводственно-полиграфическое предприятие 666/55ВНИИПИпо1130 Тираж 901Государственного кам изобретений и оМосква, Ж, Рау Подписноемитета СССРкрытийская наб., д.
