Генератор импульсов

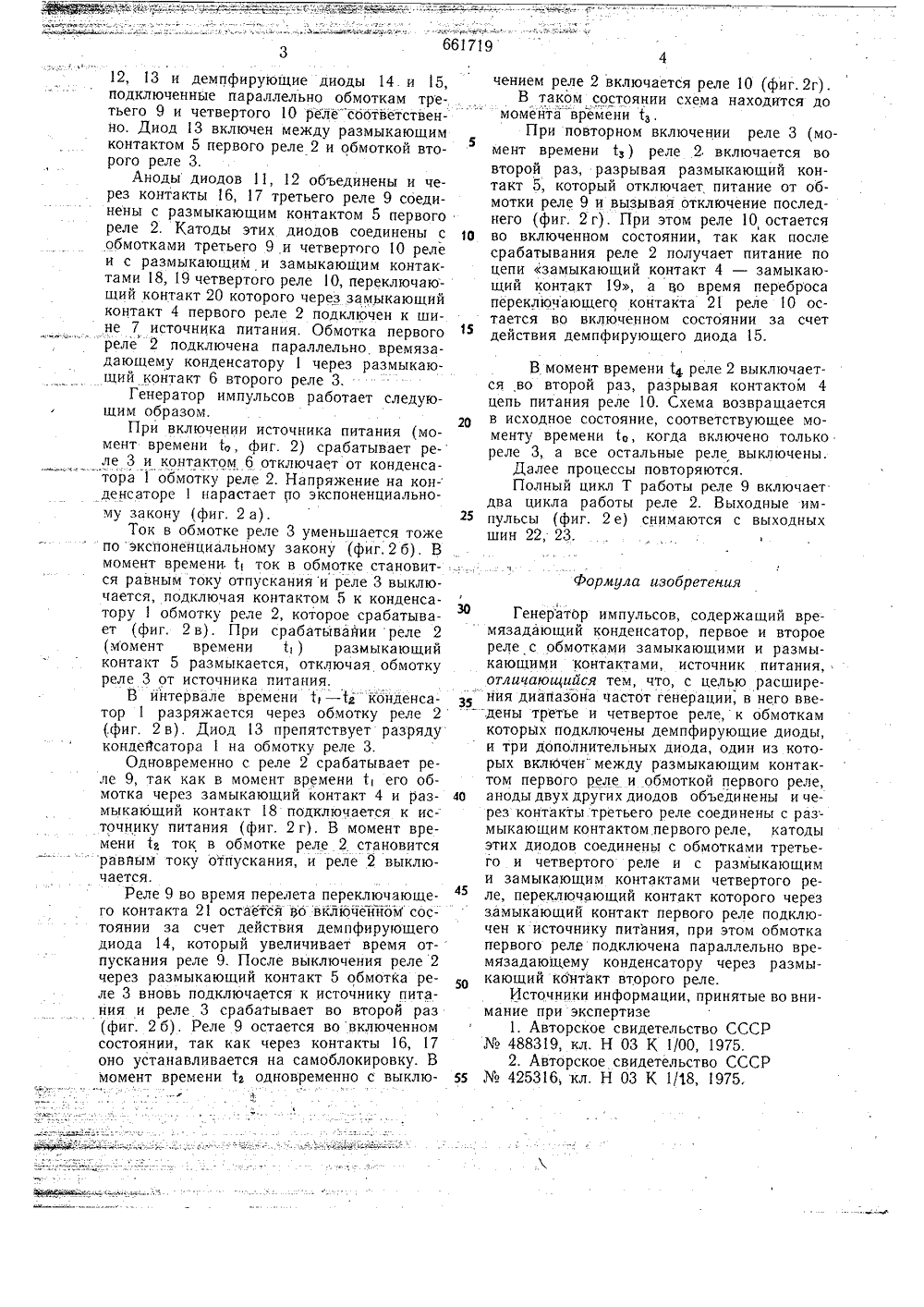

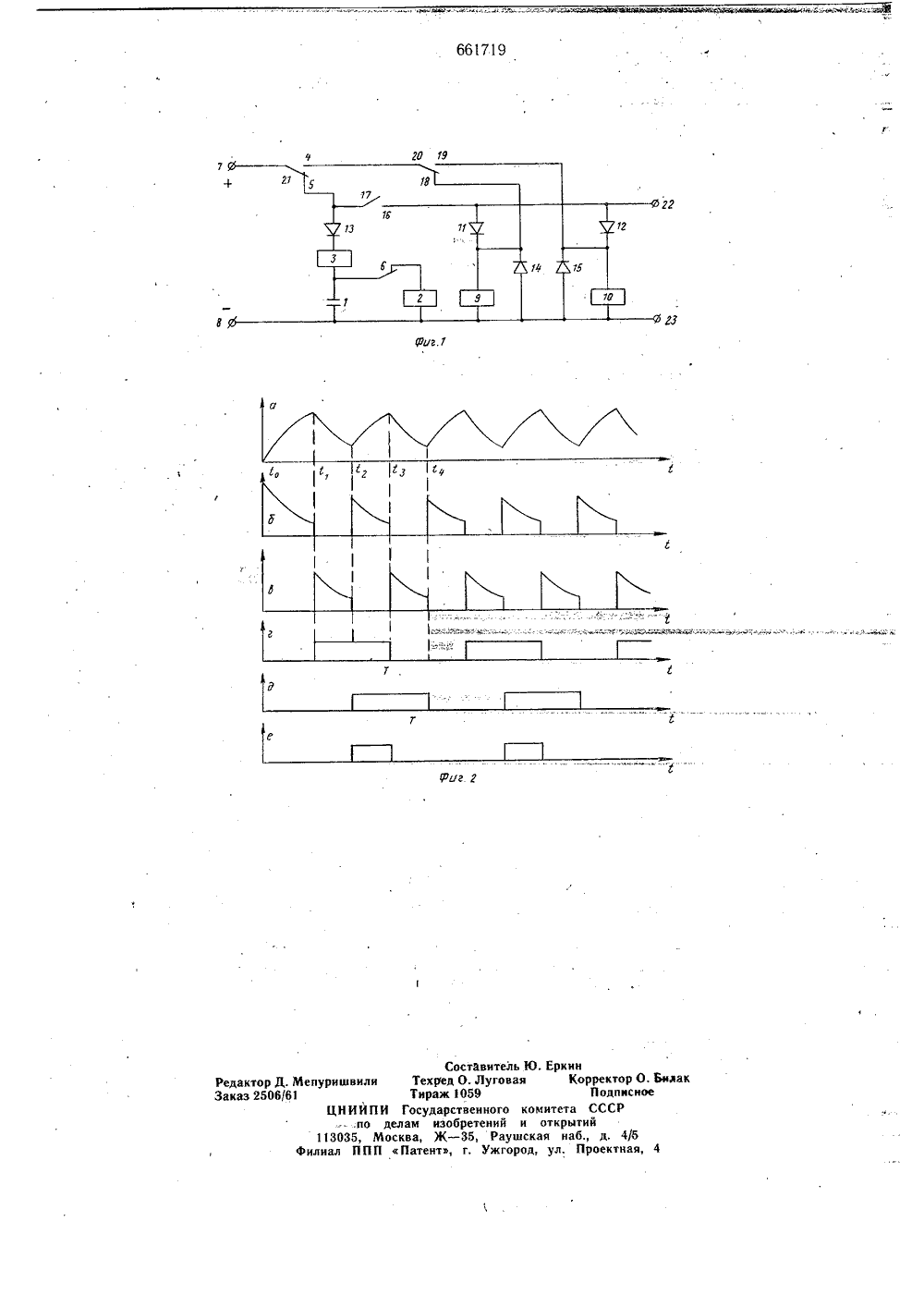

ОП ИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеотублнк(51) М. 3 К 1 осудзрственный конктет СССР оо делам изооретеей н открытой(54) ГЕНЕРАТОР ИМПУЛЬСОВ ся тем, что в гежащий времяза ое и второе реле ими и размыкаюк питания, введее, к обмоткам коИзобретение относится к импульснои технике и может быть использовано в устройствах автоматического управления и контроля.Известны генераторы импульсов 1, 2, Один из известных генераторов импульсов содержит два реле и два времязадающих конденсатора, подключенных к обмоткам этих реле. Недостаток этого генератора заключается в невозможности его применения на частотах ниже О,3 Гц .Наиболее близким техническим реше нием к данному изобретению является генератор импульсов, содержащий времязадающий конденсатор, первое и второе реле с обмотками и замыкающими и размыкающими контактами, источник питания 2,Однако этот генератор имеет сравнительно узкий диапазон частот генерации.Цель изобретения - расширение диапазона частот генерации.Данная цель достигаетнератор импульсов, содердающий конденсатор, первс обмотками и замыкающшими контактами, источнины третье и четвертое рел торых подключены демфирующие диоды и три дополнительных диода, один из которых включен между размыкающим контактом первого реле и обмоткой второго реле, аноды двух других диодов объединены и через контакты третьего реле соединены с размыкающим контактом первого реле, катоды этих диодов соединены с обмотками третьего и четвертого реле и с размыкающим и замыкаЮщим контактами четвертого реле, переключающий контакт которого через замыкающий контакт первого реле подключен к источнику питания, при этом обмотка первого реле подключена параллельно времязадающему конденсатору через размыкающий контакт второго реле.На фиг, 1 приведена принципиальная электрическая схема генератора импульсов, на фиг. 2 - диаграммы напряжений.Генератор импульсов содержит время- задающий конденсатор 1, первое 2 и второе 3 реле с замыкающим контактом 4 и размыкающими контактами 5 и 6 соответственно, источник питания, подключенный к шине 7 и шине 8.В генератор введены третье 9 и четвертое 10 реле, три дополнительных диода 11,661719 4 чением реле 2 включается реле 10 (фиг.2 г).В таком состоянии схема находится домоментавремени 1,.При повторном включении реле 3 (момент времени 1, ) реле 2 включается во второй раз, разрывая размыкающий контакт 5, который отключает питание от обмотки реле 9 и вызывая отключение последнего (фиг, 2 г). При этом реле 10 остается 10 во включенном состоянии, так как послесрабатывания реле 2 получает питание по цепи замыкающий контакт 4 - замыкающий контакт 19, а во время переброса переключающего контакта 21 реле 10 остается во включенном состоянии за счет действия демпфирующего диода 15. Формула изобретения Генератор импульсов, содержащий времязадающий конденсатор, первое и второереле с обмотками замыкающими и размыкающими контактами, источник питания,отличаюишйся тем, что, с целью расшире - ния диапазона частот генерации, в него вве.дены третье и четвертое реле, к обмоткамкоторых подключены демпфирующие диоды,и три дополнительных диода, один из которых включен" между размыкающим контактом первого реле и обмоткой первого реле,40 аноды двух других диодов объединены и через контакты третьего реле соединены с размыкающим контактом. первого реле, катодыэтих диодов соединены с обмотками третьего и четвертого реле и с размыкающими замыкающим контактами четвертого ре 45 ле, переключающий контакт которого череззамыкающий контакт первого реле подключен к источнику питания, при этом обмоткапервого реле подключена параллельно времязадающему конденсатору через размыкающий контакт второго реле.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР488319, кл. Н 03 К 1/00, 1975,2. Авторское свидетельство СССР55425316, кл. Н 03 К 1/18, 1975,12, 13 и демпфирующие диоды 14 и 15,подключенные параллельно обмоткам тре-.тьего 9 и четвертого 10 реле"соответственно. Диод 13 включен между размыкающимконтактом 5 первого реле 2 и обмоткой второго реле 3.Аноды диодов 11, 12 объединены и через контакты 16, 17 третьего реле 9 соединены с размыкающим контактом 5 первогореле 2. Катоды этих диодов соединены собмотками третьего 9 и четвертого 10 релеи с размыкающим и замыкающим контактами 18, 19 четвертого реле 10, переключающий контакт 20 которого через замыкающийконтакт 4 первого реле 2 подключен к шине 7 источника питания, Обмотка первогореле 2 подключена параллельно времязадающему конденсатору 1 через размыкающий контакт 6 второго реле 3.Генератор импульсов работает следующим образом.При включении источника питания (момент времени 1, фиг. 2) срабатывает ре-ле 3 и контактом 6 отключает от конденсатора 1 обмотку реле 2. Напряжение на кон-денсаторе 1 нарастает по экспоненциальному закону (фиг. 2 а).Ток в обмотке реле 3 уменьшается тожепо экспоненциальному закону (фиг. 2 б), Вмомент времени. 1 ток в обмотке становит-:.:ся равным току отпускания и реле 3 выключается, подключая контактом 5 к конденсатору 1 обмотку реле 2, которое срабатывает (фиг, 2 в), При срабатывании реле 2(момент времени 1 ) размыкающийконтакт 5 размыкается, отключая обмоткуреле 3 от источника питания.В интервале времени 1 в (г" конденсатор 1 разряжается через обмотку реле 2(фиг. 2 в). Диод 13 препятствует разрядукондейсатора 1 на обмотку реле 3.Одновременно с реле 2 срабатывает реле 9, так как в момент времени 1 его обмотка через замыкающий контакт 4 и размыкающий контакт 18 подключается к ис точнику литания (фиг. 2 г). В момент времени 1 з ток в обмотке реле 2 становитсяраввым току отпускания, и реле 2 выключается,Реле 9 во время перелета переключающего контакта 21 остается во включенйоМ сос-тоянии за счет действия демпфирующегодиода 14, который увеличивает время отпускания реле 9. После выключения реле 2через размыкающий контакт 5 обмотка реле 3 вновь подключается к источнику питания и реле 3 срабатывает во второй раз(фиг, 2 б). Реле 9 остается во включенномсостоянии, так как через контакты 16, 17оно устанавливается на самоблокировку. Вмомент времени 1 одновременно с выклюВ момент времени (4. реле 2 выключается во второй раз, разрывая контактом 4 цепь питания реле 10. Схема возвращается в исходное состояние, соответствующее моменту времени 10, когда включено только реле 3, а все остальные реле выключены.Далее процессы повторяются,Полный цикл Т работы реле 9 включает два цикла работы реле 2. Выходные импульсы (фиг. 2 е) снимаются с выходных шин 22, 23.." .по д113035, Моилиал П П П д. 4/5 ктная Редактор Д, МепуришвилЗаказ 2506/61 Составитель Техред О. Лугова Тираж 1059 Государственного елам изобретений сква, Ж - 35, Рауш Патент, г. Ужгоркомитетаи открыти ская наб., од, ул. Пр ректор О. Билак одписноеССР
