Генератор прямоугольных импульсов

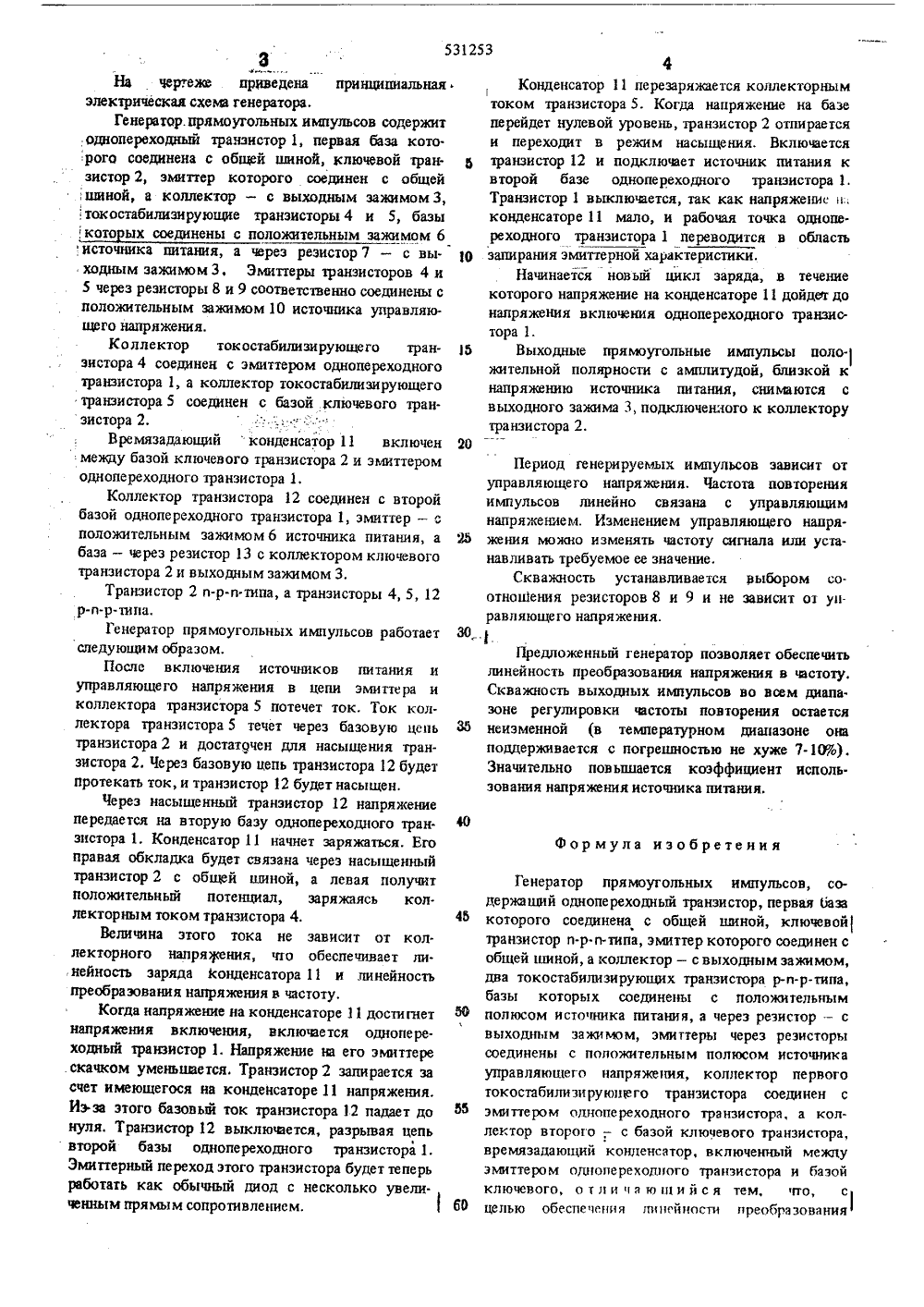

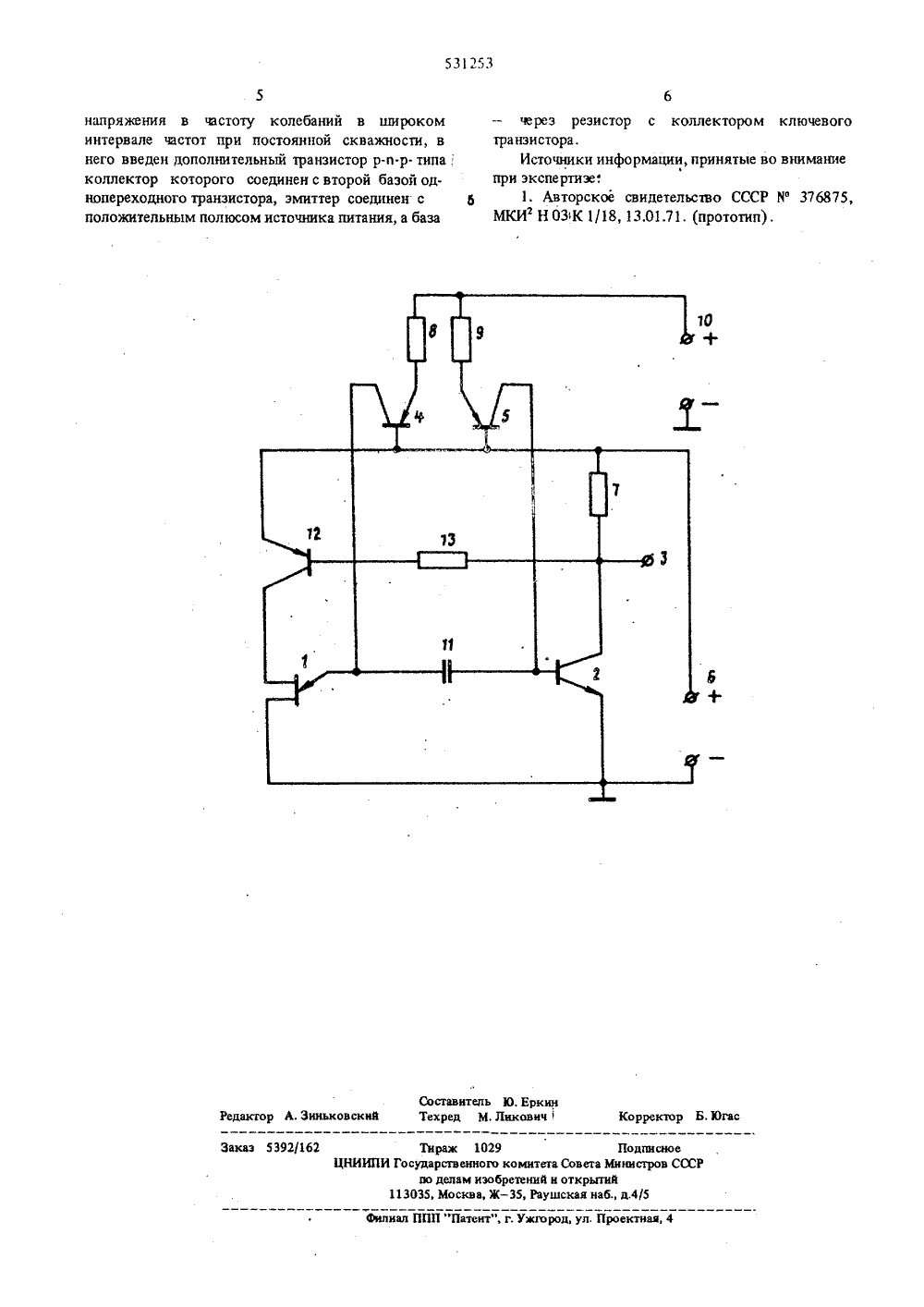

.дЯТ 1А ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советскик Социалистических Республик(11) 531253 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ полннтельиое к авт, свид-в ено 20.12 74 (21) 2085404/иненнем заявки ЗК 1/18 при осударственный комитетСовета Министров СССРпо делам изобретенийи открытий 3) Приоритет(43) Опубликовано 05.10.76. Бюллетень(4 б) Дата опубликования описания 21.01.7 Гуляев и Ю.Н. Ерофее(71) Заявит НЕРАГОг ПРЯМОУГОЛ 1 НЫ ИМПУЛ 1 СО, колебаний в широком интервале частот прпостоянной скважности. Для этого в генератор прямоугольных ивт;пульсов, содержащий однопереходный транзистор, первая база которого соединена с общей шиной, ключевой транзистор п.р-п-типа, эмиттер которого соединен с общей шиной, а коллектор - с вы.ходным зажимом, два токостабилизирующих 10 транзистора р-п-р-типа, базы которых соединены сположительным полюсом источника питания, а . через резистор - с выходным зажимом, эмиттерыкрез резисторы соединены с положительным полюсом источника управляющего напряжения, 15 коллектор первого токостабилизирующеготранзистора соединен с змиттером однопереходноготранзистора, а коллектор второго - с базой клю.чевого транзистора, времязадающий конденсатор, , включенный между эмиттером однопереходного 20 транзистора и базой ключевого, введен дополни.тельный транзистор рп.р-типа, коллектор которогосоединен с второй базой однопереходного трап.зистора, эмнттер соединен с положительным по люсом источника питания, а база - через резистор с И коллектором ключевого транзистора,является Изобретение относится к радиотехнике и может быть использовано и модулирующих устройствах.Известен генератор прямоугольных импульсов, содержащий однопереходный транзистор, первая база которого соединена с общей шиной, ключевой транзистор и р-и типа, эмиттер которого соединен с общей шиной, а коллектор - с выходным зажимом, два токостабилизирующих транзистора, базы которых соединены с положительным полюсом . источника питания, а через резистор - с выходным зажимом, эмиттеры через резисторы соединены с положительным полюсом источника управляющего напряжения, коллектор первого токостабилизирующего транзистора соединен с эмиттером однопереходного транзистора, а коллектор второго - с базой ключевого транзистора, времязадающий конденсатор, включенный между эмиттером однопереходного транзистора и базой ключевого (11.Однако известный генератор не обеспечивает линейности преобразования напряжения в частоту колебаний в широком интервале частот при постоянной скв ажности.Целью изобретения обеспечение,линейности преобразования напряжения в частоту 3) УДК 621.373,531(088.8)531253 б 30 И 20 3ФНа чертеже приведена принципиальнаяэлектрическая схема генератора,Генератор. прямоугольных импульсов содержитоднопереходный транзистор 1, первая база которого соединена с общей шиной, ключевой транзистор 2, эмиттер которого соединен с общей; токостабилизирующие транзисторы 4 и 5, базыкото ых соединены с положительным зажимом б источника питания, а через резистор 7 - с вы. ходным зажимом 3. Эмиперы транзисторов 4 и 5 через резисторы 8 и 9 соответственно соединены с положительным зажимом 10 источника управляющего напряжения,Коллектор ток остабилизирующего транзистора 4 соединен с эмиттером однопереходного транзистора 1, а коллектор токостабилизирующего транзистора 5 соединен с базой ключевого транзистора 2.Времязадающий конденсатор 11 включен между базой ключевого транзистора 2 и эмиттером однопереходного транзистора 1,Коллектор транзистора 12 соединен с второй базой однопереходного транзистора 1, змиттер - с положительным зажимомб источника питания, а база - через резистор 13 с коллектором ключевого транзистора 2 и выходным зажимом 3.Транзистор 2 п-р-п.типа, а транзисторы 4, 5, 12 р-п-р-типа,Генератор прямоугольных импульсов работает следующим образом.После включения источников питания и управляющего напряжения в цепи эмиттера и коллектора транзистора 5 потечет ток. Ток коллектора транзистора 5 течет через базовую цепь транзистора 2 и достаточен для насыщения транзистора 2. Через базовую цепь транзистора 12 будет протекать ток, и транзистор 12 будет насыщен.Через насыщенный транзистор 12 напряжение передается на вторую базу однопереходного транзистора 1. Конденсатор 11 начнет заряжаться, Его правая обкладка будет связана через насыщенный транзистор 2 с общей шиной, а левая получит положительный потенциал, заряжаясь кол. лекторным током транзистора 4.Величина этого тока не зависит от кол. лекторного напряжения, что обеспечивает линейность заряда Конденсатора 11 и линейность преобразования напряжения в частоту,Когда напряжение на конденсаторе 11 достигнет напряжения включения, включается однопереходный транзистор 1. Напряжение на его эмиттере . скачком уменьшается. Транзистор 2 запирается за счет имеющегося на конденсаторе 11 напряжения. Иэ за этого базовый ток транзистора 12 падает до нуля. Транзистор 12 выключается, разрывая цепь второй базы однопереходного транзистора 1, Эмиперный переход этого транзистора будет теперь работать как обычный диод с несколько увели. ченным прямым сопротивлением. Конденсатор 11 лерезаряжается коллекторным током транзистора 5. Когда напряжение на базе перейдет нулевой уровень, транзистор 2 отпирается и переходит в режим насыщения. Включается транзистор 12 и подключает источник питания к второй базе однопереходного транзистора 1. Транзистор 1 выключается, так как напряжение я. конденсаторе 11 мало, и рабочая точка однопереходного транзистора 1 переводится в область запирания эмиперной характеристики.Начинается новый цикл заряда, в течение которого напряжение на конденсаторе 11 дойдет до напряжения включения однопереходного транзистора 1.Выходные прямоугольные импульсы доло.) жительной полярности с амплитудой, близкой к напряжению источника питания, снимаются с выходного зажима 3, подключенного к коллектору транзистора 2. Период генерируемых импульсов зависит от управляющего напряжения. Частота повторения импульсов линейно связана с управляющим напряжением. Изменением управляющего напряжения можно изменять частоту сигнала или устанавливать требуемое ее значение.Скважность устанавливается выбором соотношения резисторов 8 и 9 и не зависит от управляющегоо напряжения. Предложенный генератор позволяет обеспечить линейность преобразования напряжения в частоту. Скважность выходных импульсов во всем диана. зоне регулировки частоты повторения остается неизменной (в температурном диапазоне она поддерживается с погрешностью не хуже 7-10%). Значительно повышается коэффициент исполь. эования напряжения источника питания,Формула изобретения Генератор прямоугольных импульсов, содержащий однопереходный транзистор, первая йза которого соединена с общей шиной, ключевой транзистор п-р.п-типа, эаттер которого соединен с общей шиной, а коллектор - с выходным зажимом, два токостабилизирующих транзистора р-п-р-типа, базы которых соединены с положительным полюсом источника питания, а через резистор - с выходным зажимом, эмиттеры через резисторы соединены с положительным полюсом источника управляюшего напряжения, коллектор первого токостабилизируюшего транзистора соединен с эмиттером одноперехопного транзистора, а коллектор второго - , с базой ключевого транзистора, времязадающий конденсатор, включенный межпу эмиттером однопереходпого транзистора и баэой ключевого, о тли чз ю щи йся тем, что, с целью обеспечения линейности преобразованияРед Тираж 1029 Подлы Государственного комитета Совета Мннистро ло делам изобретений и открытий осква, Ж, Раушскал набд.4/5, Проектнан, 4 напряжения в частоту колебаний в широкоминтервале частот при постоянной скважности, внего введен дополнительный транзистор р-п.р- типа,коллектор которого соединен с второй базой однопереходного транзистора, эмиттер соединен сположительным полюсом источника питания, а база через резистор с коллектором ключевоготранзистора.Источники информации, принятые во вниманиепри экспертизе1. Авторское свидетельство СССР М 376875,МКИт Н 031 К 1/18, 13.01.71. (прототип) .
