Генератор импульсов

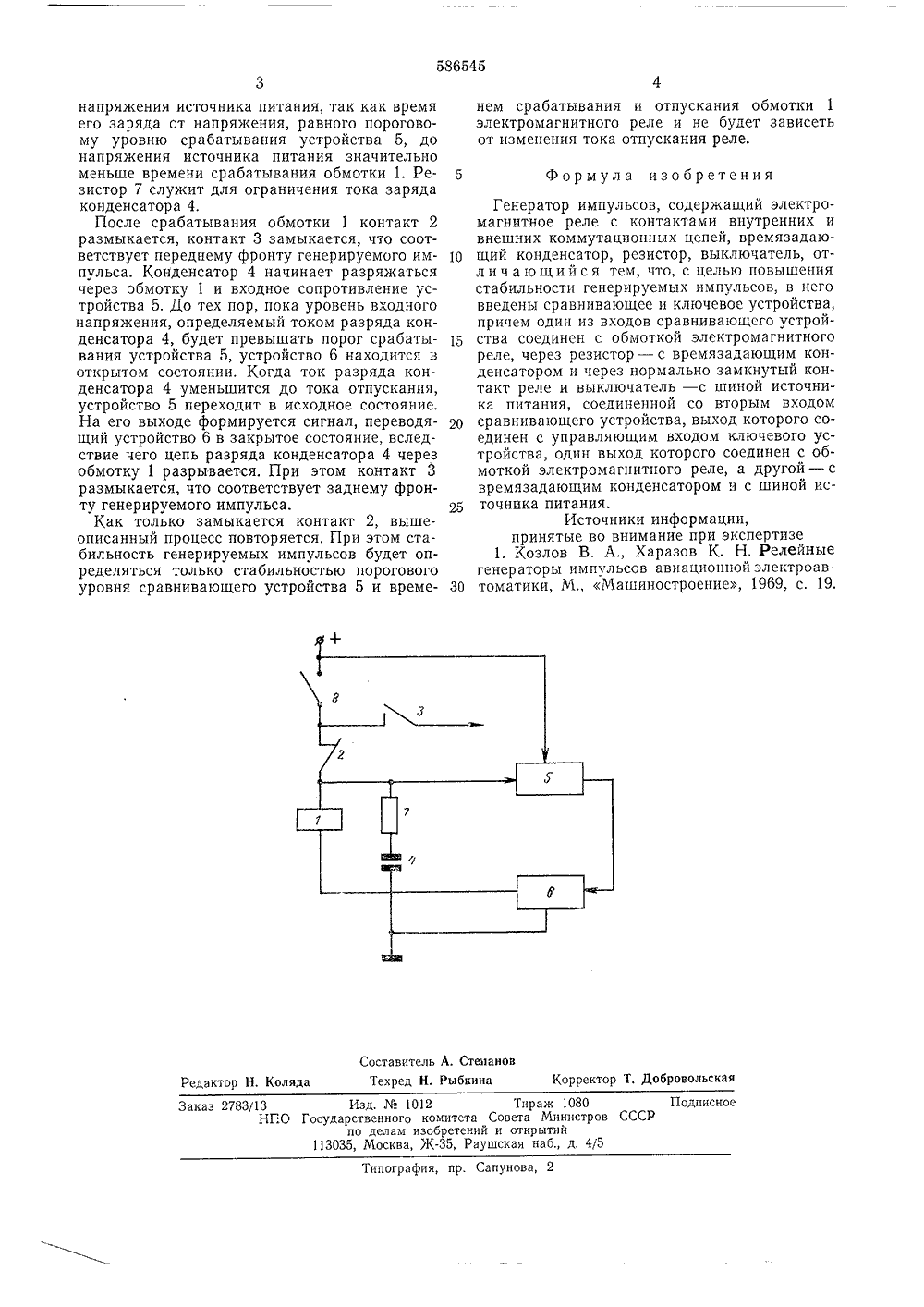

О П И С А Н И Е и 11 86545ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(45) Дата опубликования описания 25.01.78 Государственный комитат Совета Министров СССР 3) УДК 621.373(088.8) о делам изобрете и открытий(71) Заявител ГЕНЕРАТОР ИМПУЛЬС Изобретение относится к радиотехнике, вчастности, к импульсным генераторам, и может быть использовано в устройствах автоматики и телемеханики, работающих в областинизких и инфранизких частот.Известен генератор импульсов, содержащийэлектромагнитное реле с контактами внутренних и внешних коммутационных цепей, времязадающий конденсатор, резистор, выключатель 1, 1Однако, поскольку ток отпускания электромагнитного реле не является фиксированнойвеличиной, длительность генерируемых импульсов нестабильна.Цель изобретения - повышение стабильности генерируемых импульсов,Для этого в генератор импульсов введенысравнивающее и ключевое устройства, причем,один из входов сравнивающего устройства соединен с обмоткой электромагнитного реле, через резистор - с времязадающим конденсатором и через нормально замкнутый контакт реле и выключатель - с шиной источника питания, соединенной со вторым входом сравнивающего устройства, выход которого соединен суправляющим входом ключевого устройства,один выход которого соединен с обмоткой электромагнитного реле, а другой - с времязадающим конденсатором и с шиной источника питания. 3 1-1 а чертеже приведена принципиальная электрическая схема генератора.1 енератор импульсов содержит обмотку 1 электромагнитного реле с нормально замкнутым контактом 2 и нормально разомкнутым контактом 3, времязадающий конденсатор 4, сравнивающее устроиство 5, ключевое устройство б, резистор 7 и выключатель 8, причем первыи вход устройства 5 соединен через обмотку 1 с первым выходом устройства О, а через последовательно включенные контакт 2 и выключатель 8 - с положительной шиной источника питания, соединенной с вторым входом устройства 5, выход которого подключен к входу устройства 6, второй выход которого соединен с общей шинои источника питания и через включенные последовательно конденсаторы и резистор 7 - с первым входом устройства 5,Генератор работает следующим образом.При замыкании выключателя Ы (для первого периода) или контакта 2 ( для всех последующих) конденсатор 4 начинает заряжаться, Когда напряжение на нем достигнет порога сраоатывания устройства 5, на его выходе формируется сигнал, которыи переводит устройство 6 из закрытого исходного состояния в открытое. С этого момента начинается срабатывание обмотки 1. За время срабатывания конденсатор 4 успевает полностью зарядиться до586545 Составитель А. СтепановРедактор Н, Коляда Техред Н. Рыбкина Корректор Т, Добровольская Заказ 2783/13 Изд.1012 Тираж 1080 Подписное НГО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4(5Типография, пр. Сапунова, 2 напряжения источника питания, так как время его заряда от напряжения, равного пороговому уровню срабатывания устройства 5, до напряжения источника питания значительно меньше времени срабатывания обмотки 1. Резистор 7 служит для ограничения тока заряда конденсатора 4,После срабатывания обмотки 1 контакт 2 размыкается, контакт 3 замыкается, что соответствует переднему фронту генерируемого импульса. Конденсатор 4 начинает разряжаться через обмотку 1 и входное сопротивление устройства 5, До тех пор, пока уровень входного напряжения, определяемый током разряда конденсатора 4, будет превышать порог срабатывания устройства 5, устройство 6 находится в открытом состоянии. Когда ток разряда конденсатора 4 уменьшится до тока отпускания, устройство 5 переходит в исходное состояние. На его выходе формируется сигнал, переводящий устройство 6 в закрытое состояние, вследствие чего цепь разряда конденсатора 4 через обмотку 1 разрывается. При этом контакт 3 размыкается, что соответствует заднему фронту генерируемого импульса.Как только замыкается контакт 2, вышеописанный процесс повторяется, При этом стабильность генерируемых импульсов будет определяться только стабильностью порогового уровня сравнивающего устройства 5 и временем срабатывания и отпускания обмотки 1 электромагнитного реле и не будет зависеть от изменения тока отпускания реле. 5 Формула изобретения Генератор импульсов, содержащий электромагнитное реле с контактами внутренних ивнешних коммутационных цепей, времязадаю 10 щий конденсатор, резистор, выключатель, отл и ч а ю щ и й с я тем, что, с целью повышениястабильности генерируемых импульсов, в неговведены сравнивающее и ключевое устройства,причем один из входов сравнивающсго устрой 15 ства соединен с обмоткой электромагнитногореле, через резистор - с времязадающим конденсатором и через нормально замкнутый контакт реле и выключатель - с шиной источника питания, соединенной со вторым входом20 сравнивающего устройства, выход которого соединен с управляющим входом ключевого устройства, один выход которого соединен с обмоткой электромагнитного реле, а другой - свремязадающим конденсатором и с шиной источника питания.Источники информации,принятые во внимание при экспертизе1. Козлов В. Л., Харазов К. Н, Релейныегенераторы импульсов авиационной электроав 30 томатики, М., Машиностроение, 1969, с. 19.
