Формирователь импульсов для управления тиристорами

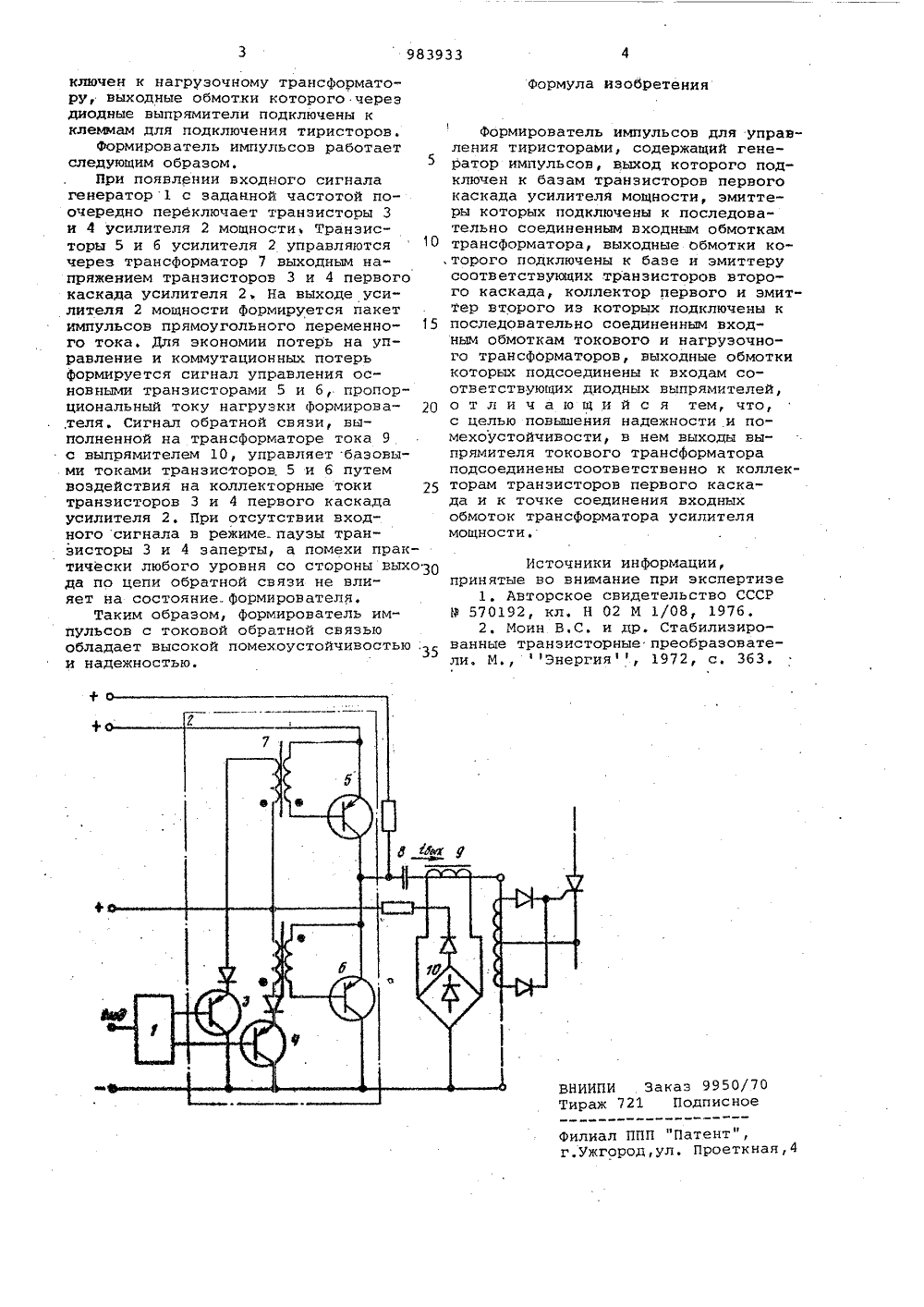

ОПИСАНИЕ Союз СоветскихСоциалистическихРеспублик АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 0207. 81(21) 3310620/24 с 11 М К 1 з 2 М 1/О исоединением заявки арствеииый коиитеСССРелам изобретенийи открытий су 23) ПриоритеОпубликованО 231282, Бюллетень Йо 47 Дата опубликования описания 23.12.82 2) Авторь изобретенХарьковский ордена Ленина политехническийим. В.И,Ленина и Государственный научно-исэнергетический институт им, Г.М.Кржижан ститутедовательскийского 71) Заявител(5 РМИРОВАТЕЛЬ ИМПУЛЬСОВ ДЛЯ УПРЯ которых подсоветствующих дНедостаткомявляется невость и обуя надежность.Целью изобретения является повышение надежности и помехоустойчивости формирователя импульсов.Поставленная цель достигается тем,что в устройстве выходы выпрямителятокового трансформатора подсоединенысоответственно к коллекторам транзисторов первого каскада и к точке соединения входных обмоток трансформатора усилителя мощности,На чертеже представлена .принципиальная электрическая схема формирователя импульсов.Формирователь импульсов содержитгенератор 1 импульсов, двухкаскадныйусилитель 2 мощйости, состоящий издвух транзисторов 3 и 4 первого каскада, двух транзисторов 5 и 6 второгокаскада и трансформатора 7 с двумяпоследовательно соединеннь 1 ми входными обмотками и двумя выходными обмоками,выход которого через конденса"тор 8 и токовый трансформатор 9 смостовым диодным выпрямителем 10 под 5чи ка 2 тИзобретение относится ксиловой .преобразовательной технике и может быть использовано в мощных высоковольтных преобразователях для управления тиристорами.Известны Формирователи импульсов, содержащие генератор импульсов, усилитель мощности и выходной трансформатор с диодным мостовым выпрямителем 1).Недостатком этих устройств является невысокая помехоустойчивость.Наиболее близким к изобретению по достигаемому результату является формирователь импульсов для управления тиристорами, содержащий генератор импульсов для управления тиристорами, выход которого подключен к базам транзисторов первого каскада усилителя мощности, эмиттеры которых подключены к последовательно соединенным входным обмоткам трансформатора, выходные. обмотки которого подключены к базе и эмиттеру соответствующих транзисторов второго каскада, коллектор первого и эмиттер второго из которых подключены к последовательно соединенным входным обмоткам токового и нагрузочного трансформаторов, выходные обмотки единены к входам соот-; иодных выпрямителей 1 2),известного устройствысокая помехоустойсловленная этим невысо983933 Формула изобретения Заказ 9950/7 21 Подписноеа ПП "Патент"д,ул. Проет Филиал г.ужго ая,4 ключен к нагрузочному трансформатору, выходные обмотки которого через диодные выпрямители подключены к клеммам для подключения тиристоров.формирователь импульсов работает следующим образом. 5При появлении входного сигнала генератор 1 с заданной частотой поочередно переключает транзисторы 3 и 4 усилителя 2 мощности Транзисторы 5 и 6 усилителя 2 управляются через трансформатор 7 выходным напряжением транзисторов 3 и 4 первого каскада усилителя 2, На выходе усилителя 2 мощности формируется пакет импульсов прямоугольного переменно го тока. Для экономии потерь на управление и коммутационных потерь формируется сигнал управления основными транзисторами 5 и 6, пропорциональный току нагрузки формирова П ,теля. Сигнал обратной связи, выполненной на трансформаторе тока 9 с выпрямителем 10, управляет базовыми токами транзисторов. 5 и б путем воздействия на коллекторные токи 25 транзисторов 3 и 4 первого каскада усилителя 2, При отсутствии входного сигнала в режиме паузы транзисторы 3 и 4 заперты, а помехи практически любого уровня со стороны выхо 30 да по цепи обратной связи не влияет на состояние формирователя,Таким образом, формирователь импульсов с токовой обратной связью обладает высокой помехоустойчивостью,35 и надежностью. Формирователь импульсов для управления тиристорами, содержащий генератор импульсов, выход которого подключен к базам транзисторов первогокаскада усилителя мощности, эмиттеры которых подключены к последовательно соединенным входным обмоткамтрансформатора, выходные обмотки которого подключены к базе и эмиттерусоответствующих транзисторов второго каскада, коллектор первого и эмиттер второго из которых подключены кпоследовательно соединенным входным обмоткам токового и нагрузочного трансформаторов, выходные обмоткикоторых подсоединены к входам соответствующих диодных выпрямителей,о т л и ч а ю щ и й с я тем, что,с целью повышения надежности и помехоустойчивости, в нем выходы выпрямителя токового трансформатораподсоединены соответственно к коллекторам транзисторов первого каскада и к точке соединения входныхобмоток трансформатора усилителямощности,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 570192, кл. Н 02 М 1/08, 1976.2. Моин В,С. и др, Стабилизированные транзисторные преобразователи. М., Энергия, 1972, с, 363,
