Способ управления последовательнопараллельно соединенными тиристорами

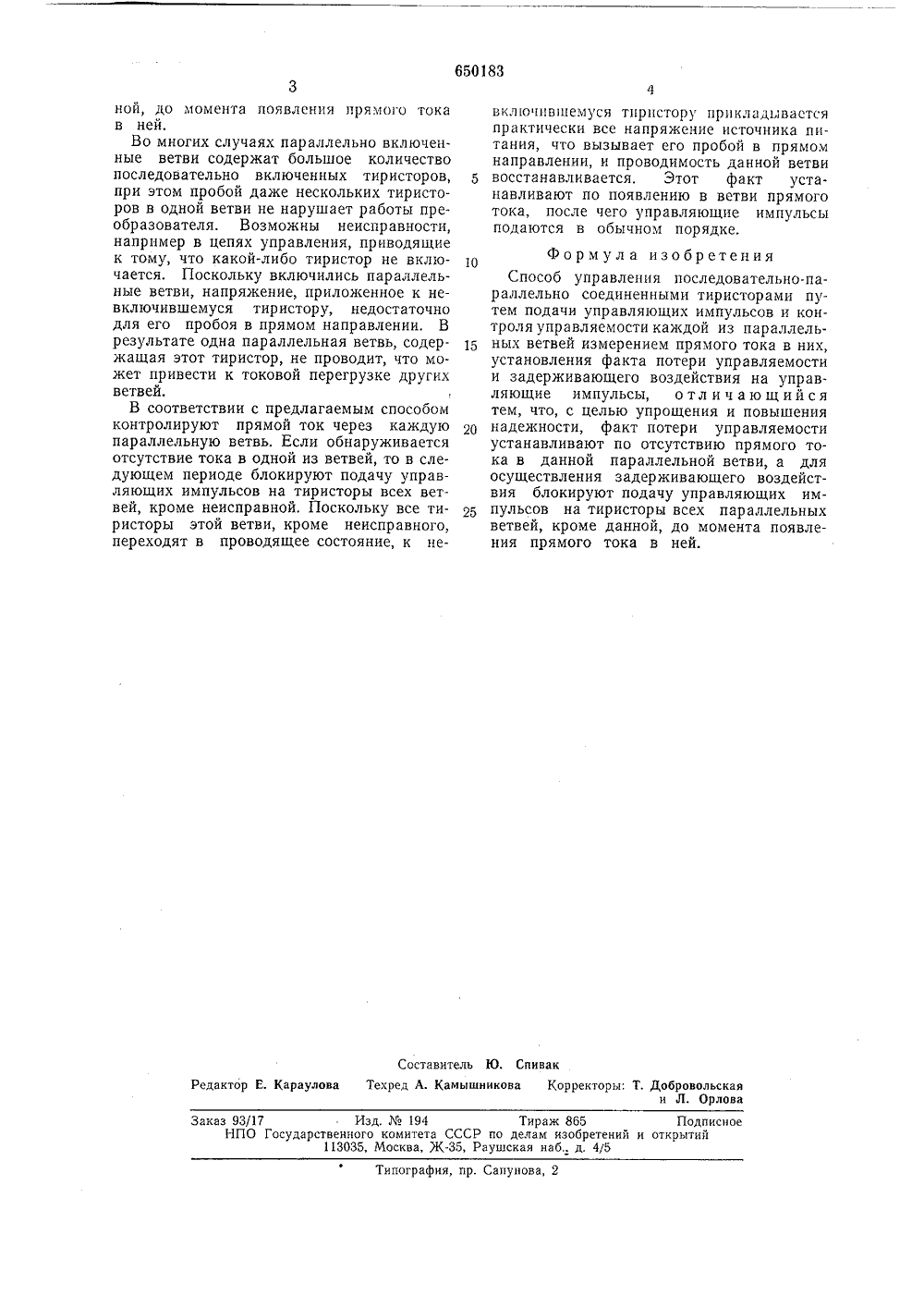

(и) 650183 ОПИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистическит РеспубликДата опубликования описания 28.02.79(71) Заявител Московское отделение Научно-исследовательского инститпостоянного тока 4) СПОСОБ УПРАВЛЕНИЯ ПОСЛЕДОВАТЕЛЬНО РАЛЛЕЛЬНО СОЕДИНЕННЫМИ ТИРИСТОРАМ Изобретение относится к преобразовательной технике и может использоваться в преобразователях с параллельными ветвями последовательно соединенных тиристоров без промежуточных поперечных связей между параллельными ветвями.Известно, что в преобразователях такого рода отказ на включение одного тиристора приводит к невключению всей ветви и, следовательно, к увеличению тока в остальных ветвях, что может привести к их перегрузке. Известен способ управления последовательно-параллельно соединенными тиристорами, в соответствии с которым при потере управляемости (невключении) одной параллельной ветви отключают весь преобразователь. Этот способ хотя и позволяет избежать перегрузки, требует отключения всего преобразователя.Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является способ управления, состоящий в том, что, контролируя прямой ток параллельных ветвей, устанавливают факт потери управляемости какой-либо из них по возрастанию прямого тока в остальных ветвях, после чего задерживают подачу управляющих импульсов на часть вентилей каждой параллельной ветви, кроме неисправной, до момента достижения напряжением на этой части вентилей некоторой определенной величины, Так как управляющие импульсы подаются только на тиристо ры параллельной ветви, в которой находится невключившийся тир истор, происходит его принудительное переключение по аноду или пробой, что восстанавливает нормальную управляемость данной ветви. Такой 0 способ управления применим только в томслучае, когда пробой одного или нескольких тиристоров в одной ветви не нарушает нормального функционирования преобразователя. Это имеет место, например, в пре образователях линии электропередач,Однако при реализации такого способазначительно усложняется система управления и возможны ложные задержки управляющих импульсов, При малых токах на грузки возможна работа с необнаруженнойпотерей управляемости одной параллельной ветви.Цель изобретения - упрощение способаи повышение надежности.Это достигается тем, что по предлагаемому способу факт потери управляемости устанавливают по отсутствию прямого тока в данной параллельной ветви, после чего блокируют подачу управляющих импуль сов на тиристоры всех ветвей, кроме данЗаказ 93/17 Изд, Мв 194 Тираж 865 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 ной, до момента появления прямого токав ней.Во многих случаях параллельно включенные ветви содержат большое количествопоследовательно включенных тиристоров,при этом пробой даже нескольких тиристоров в одной ветви не нарушает работы преобразователя, Возможны неисправности,например в цепях управления, приводящиек тому, что какой-либо тиристор не вклю- Г 0чается, Поскольку включились параллельные ветви, напряжение, приложенное к невключившемуся тиристору, недостаточнодля его пробоя в прямом направлении, Врезультате одна параллельная ветвь, содержащая этот тиристор, не проводит, что может привести к токовой перегрузке другихветвей,В соответствии с предлагаемым способомконтролируют прямой ток через каждуюпараллельную ветвь. Если обнаруживаетсяотсутствие тока в одной из ветвей, то в следующем периоде блокируют подачу управляющих импульсов на тиристоры всех ветвей, кроме неисправной. Поскольку все тиристоры этой ветви, кроме неисправного,переходят в проводящее состояние, к невключивп 1 емуся тиристору прикладывается практически все напряжение источника питания, что вызывает его пробой в прямом направлении, и проводимость данной ветви восстанавливается. Этот факт устанавливают по появлению в ветви прямого тока, после чего управляющие импульсы подаются в обычном порядке. Формула изобретенияСпособ управления последовательно-параллельно соединенными тиристорами путем подачи управляющих импульсов и контроля управляемости каждой из параллельных ветвей измерением прямого тока в них, установления факта потери управляемости и задерживающего воздействия на управляющие импульсы, о тл и ч а ю щ и й с я тем, что, с целью упрощения и повышения надежности, факт потери управляемости устанавливают по отсутствию прямого тока в данной параллельной ветви, а для осуществления задерживающего воздействия блокируют подачу управляющих импульсов на тиристоры всех параллельных ветвей, кроме данной, до момента появления прямого тока в ней.
