H02M 1/08 — схемы для генерирования управляющих напряжений в полупроводниковых приборах, используемых в статических преобразователях

Номер патента: 1248000

Опубликовано: 30.07.1986

Авторы: Аникеева, Никулин, Панасенко, Скоробогатов, Шипилло

МПК: H02M 1/08

Метки: коммутации, принудительной, тиристора

...избыточности схемного времени выключения тиристора.Устройство, осуществляющее способ принудительной коммутации тиристора, работает следующим образом.Для выключенйя тиристора 1, по которому протекает ток нагрузки, рас-, пределитель 8 вырабатывает импульс, соответствующий началу интервала ком" мутации, который поступает на синхро 1 О 15 20 25 30 35 40 низирующий вход широтно-импульсного модулятора 7 и передним фронтом задает момент начала выходного импульса последнего. Выходной импульс модулятора 7 поступает на вход усилителя- формирователя 4, в котором происходит его усиление и формирование к виду, зависящему от типа коммутирующего ключа 3, Датчик 5 тока измеряет анодный ток тиристора 1, и на его выходе образуется сигнал в виде...

Номер патента: 1248001

Опубликовано: 30.07.1986

Авторы: Джус, Усенко

МПК: H02M 1/08

Метки: нагруженным, преобразователем, электрофильтр

...симистором 2 возможно благодаря тому, .что контакт 9 реле 1 О зам-.кнут,.потому что при первоначальнойподаче напряжения на схему при отклю"чении симистора 2 пороговый датчик11 зафиксировал небольшое напряжение(около 3 кВ), Это напряжение обусловлено наличием цепи (резистор 3, конденсатор 4), установленной для защиты симистора 2 от перенапряжений.При возникновении разрядов в электрофильтре 6 (при нарушениях прочности изоляции кабеля) напряжение на 5 выходе выпрямителя отсутствует и по" роговый датчик 11 отключает реле 10, которое, размыкая свой контакт 9,снимает импульсы управления с симистора 2.После гашения дугового пробоя навыходе выпрямителя 5 появляется небольшое напряжение, которое через делитель 7 подается на датчик 11....

Номер патента: 1248002

Опубликовано: 30.07.1986

Автор: Джус

МПК: H02M 1/08

Метки: высокого, генерации, линиях, сигналов, управляющих

...импульсовс фазами 131,5 . и 165,5 на конденсаторе устанавливаются напряжениясоответственно 50 Ж и О, Таким образом, в данном случае. имеют место четыре равных по амплитуДе тока, генерируемые в сеть переменного тока.Эти импульсы вызывают возмущение напряжения сети и фиксируются приемниками.,юКоманду на генерацию сигналов дает командный ключ 6, при размыкании которого с блока питания на элемент И 10 поступает разрешающий сигнал.Импульсы на вход усилителя 2 начнут поступать после включения ВЯ-триггера 9. Последний может запуститься только первым (14,5 ) импульсом генераторов. При этом генератор должен вырабатывать импульс шире суммарного. времени запаздывания элемента И 10 и ВЯ-триггера 9. Благодаря этому всегда первым будет проходить...

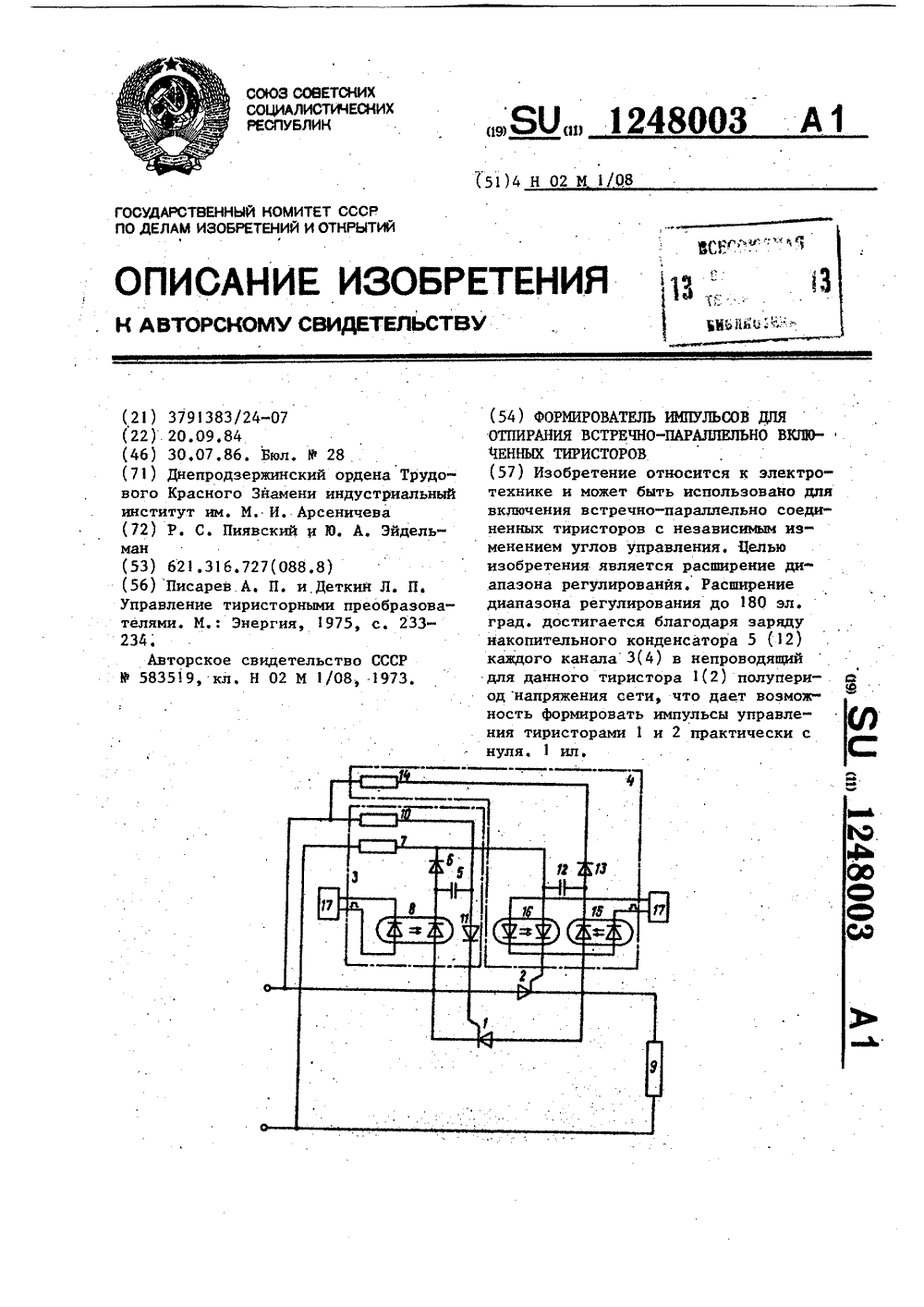

Номер патента: 1248003

Опубликовано: 30.07.1986

Авторы: Пиявский, Эйдельман

МПК: H02M 1/08

Метки: встречно-параллельно, импульсов, отпирания, соединенных, тиристоров, формирователь

...накопительного конденсатора.формирователь импульсов работает следующим образом.В полупериод питающего напряжения, .когда тиристор 1 находится под обратным напряжением, конденсатор 5 заряжается от питающей сети через диод 6 и резисторы 7 и 10. При этом диод 11 исКлючает возможность протекания за рядного тока через управляющий р-ппереход тиристора 1 в обратном для этого перехода направлении, что способствует улучшению условий работы управляющего перехода и стабилизации условий заряда накопительного конденсатора 5. В следующий полупериод, в ,момент подачи управляющего импульса от источника 17, происходит разряд накопительного конденсатора 5 через отпертый фототиристор оптрона 8 и диод 11 на управляющий переход тиристора 1, что...

Номер патента: 1249661

Опубликовано: 07.08.1986

Авторы: Матвеев, Старшинов

МПК: H02M 1/08

Метки: вентилем, электронным

...к выходу первого компаратора 5, входы которого подключены к дополнительному источнику 6 опорного напряжения и к выходу датчика 7 мощности, рассеи- ваемой на аноде вентиля 1. Выходы датчика 7 и датчика 8 мощности, рассеиваемой на управляющем электроде вентиля 1, подключены к входам второго компаратора 9, выход которого подключен к входу первого элемента И 10, другой вход которого подключен к выходу блока 4, а выход - к входу элемента ИЛИ 11, выход которого подключен к входу источника 2 питания, а другой вход - к выходу второго элемента И 12, первый вход которого через инвертор 13 подключен к выходу блока 4, а второй вход - к источнику 14 опорного напряжения. Вентиль 1 включен в цепь источника 15 питания последовательно с нагрузкой 16....

Номер патента: 1249662

Опубликовано: 07.08.1986

Авторы: Бронов, Гончаров, Забуга, Пантелеев, Рыжов

МПК: H02M 1/08

Метки: сигнала, формирования, широтно-импульсного

...тактовые интервалы и одновременно вспомога тельные импульсы, равные половине тактовых интервалов (диаграмма Я фиг. 3). При каждом импульсе преобразователя 2 входного сигнала одновременно с переключением триггера 3 20 происходит запуск всех одновибраторов 8 функционального генератора 4 (диаграммы (-Я фиг. 3), Каждый из одновибраторов формирует импульс определенной длительности, выбираемой 25 пропорциональной требуемому значению огибающей выходного сигнала на соответствующем тактовом интервале. Например, в случае формирования синусоиды иэ девяти импульсов на полупе риод где 1 - коэффициент пропорциональнос- З 5 ти, выбираемый с учетом ус- ловия тоят из двух частей: часть каждого импульса пропорциональна входной частоте (импульс триггера...

Номер патента: 1249663

Опубликовано: 07.08.1986

Авторы: Безгачин, Коробко, Никитин

МПК: H02M 1/08, H02M 7/155, H02M 7/537 ...

Метки: преобразователем, транзисторным

...длительность открытого состояния силового транзистора, необходимую для точной стабилизации выходного напряжения на уровне, за.данном управляющим напряжением Ц .В момент времени , когда напоя" жение 11 достигает величины управля" ющего напряжения Б , компаратор 4на очень короткое время проходит изсостояния с нулевым выходным потенциалом н состояние с высоким выходным потенциалом и на его выходесформируется короткий импульс(фиг, 2,г), Это происходит потому что высокий потенциал, поступив с выхода компаратора 4 на управляющий вход ключа 9, приводит к разряду конденсатора 8, т,е. к резкому уменьшению напряжения на выходе интегратора 5 (фиг, 2,6) и, следовательно, переходу компаратора 4 опять н состояние с нулевым потенциалом на выходе,...

Номер патента: 1251247

Опубликовано: 15.08.1986

Автор: Лавров

МПК: H02M 1/08

Метки: симистором

...регулятора заданной температуры.Цель изобретения - повышение технологичности схемы.На чертеже представлена принципиапьная схема устройства.Последовательно с нагрузкой 1,в качестве которой может использоваться нагревательный элемент, включен симистор 2,Параллельно переходу анод - катодсимистора 2 включена цепочка из последовательно соединенных переменного резистора 3, конденсатора 4 и диода 5. Общая точка резистора 3 иконденсатора 4 подключена к управляющему электроду симистора 2 через пороговый элемент 6, а к катоду симнстора 2 - через второй пороговый элемент 7. Переход управляющий электрод - катод симистора 2 шунтированиндуктивностью 8, второй диод 9 соединяет общую точку конденсатора 4и диода 5 с управляющим электродомсимистора...

Номер патента: 1251248

Опубликовано: 15.08.1986

Авторы: Александров, Ордынец

МПК: H02M 1/08

Метки: тиристором

...тиристораи аноду диода 15 соответственно.Устройство работает следующим образом.В исходном состоянии на первом входе элемента И-НЕ 4 отсутствует импульс управления, на выходе элемента И-НЕ 5 присутствует низкий уровень напряжения, транзистор 11 закрыт, напряжение на управляющем электроде тиристора 1 равно нулю. (фиг. 2) . При подаче сигнала управления на первый вход элемента И-НЕ 4 запускается генератор импульсов 2 и на выходе элемента И-НЕ 5 возникает пакет импульсов напряжения с длительностью, равной длительности сигнала управления, а фронт первого импульса пакета синхронизирован с фронтом импульса управления. Скважность импульсов пачки больше трех и определяется разными цепями перезаряда конденсатора 7: через резистор 8 и диод 9...

Номер патента: 1252874

Опубликовано: 23.08.1986

Авторы: Коган, Перецман

МПК: H02M 1/08

Метки: импульсным, потоянного, преобразователем

...трансформатора 26 Формируется импульс управления, которыйчерез диод 27 поступает на управляющий электрод разрядного тиристора 4импульсного преобразователя. Тирис-тор 4 открывается и коммутирующий 30 35 45 Устройство включает в себя формирователь 1 управления основным(зарядным) тиристором и Формирователь 2 для управления вспомогательным (разрядным) тиристором. Тиристорный импульсный преобразователь,для управления которым используется .устройство, содержит зарядный тиристор 3, разрядный тиристор 4, коммутирующий конденсатор 5, диоды 6 и 7,на выходе которого включена активно-индуктивная нагрузка 8, импульсный датчик 9 тока в цепи разрядноготиристора, причем первый выход Формирователя 1 соединен с управляющим электродом зарядного...

Номер патента: 1259383

Опубликовано: 23.09.1986

Автор: Шоломицкий

МПК: H02M 1/08

Метки: вентильных, вентилями, импульсов, преобразователей, формирователь

...5 заряжается от источника Бчерез резистор 8, определяющий частоту следования импульсов. При достижении У величины, большей Ц 21,5, процесс включения транзисторов 3 и 7 повторяется. Таким образом, устройствонаходится в автоколебательном режиме.Так как время формирования импульсовопределяется временем заряда конденсатора 5 через резистор б и внутрен нее сопротивление обмотки 4, а не отвремени насьпцения сердечника трансформатора 1, т.е. не от магнитногосостояния, то и формируемые импульсы З 0имеют равные длительности, как вобычном блокинг-генераторе с хронирующим (времязадающим). конденсатором.Таим образом, автоколебательныйрежим генератора обеспечивается усовием, что напряжение делителя 11, 1,на резисторах 12 и 13 всегда должнобыть меньше...

Номер патента: 1259431

Опубликовано: 23.09.1986

Авторы: Головченко, Грибанов, Денисенко, Ермаков, Малютин

МПК: H02M 1/08

Метки: импульсов, преобразователями, синхронизации, тиристорными

...не подается. Выходное напряжение интегратора 6 не изменяется, и на выходе сумматора 7 напряжение определяется опорным напряжением Ц, источника 8, Частота импульсов 1 ЙЧ 12 остается неизменной. Неизменной остается и Фаза напряжений 039 и 4 и Пз 1 04 относительно напряЖжений Ц , П соответственно.При появлении Фазового рассогласования (Фиг. 3) между выходными напряжениями счетчика 13 импульсов и напряжениями порогового элемента 2 и инвертора 3 Б , 0 и в зависимости от того, отстают Щ, О, Б ) или опережают М , 0 3 ) йо фазе выходные напряжения счетчика 13 импульсов напряжения П, О блок 4 выявления Фазового рассогласования вырабатывает сигналы: А+В=.Б5 фА+Вб фгде А = П 0 э 01,В = 0,.0, О,;3 4Сигналы П 5, У управляют ключевым...

Номер патента: 1261062

Опубликовано: 30.09.1986

Авторы: Володин, Клименко, Мусиенко

МПК: H02M 1/08

Метки: импульсов, преобразователя, тиристорами, формирования

...вход одного из блоков 11 гальванической развязки. При этом на выходе соответствующего блока 11 гальванической развязки возникает импульс управления силовым тиристором. После разряда накопительного конденсатора 7 пороговый элемент 9 остается включенным и шунтирует конденсатор 7. В это время дополнительный конденсатор 6 продолжает дозаряжаться. По окончании доэаряда дополнительного конденсатора 6 ток падает и становится меньше тока удержания порогового элемента 9. Последний выключается и расшунтирует накопительный конденсатор 7, конденсатор 6 начинает разряжаться на накопительный конденсатор 7, заряжая его с полярностью, обратной предыдущей, До прихода следующей полуволны напряжения дополнительный конденсатор 6 отдает запасенную им...

Номер патента: 1262653

Опубликовано: 07.10.1986

Авторы: Намитоков, Соколов

МПК: H02M 1/08

Метки: включения, симистора

...нагрузочныйрезистор 23 подается ток управления,но тиристор 7 закрыт, так как к нему приложено обратное напряжение секции 4. При смене полярности напряжения питающей сети энергия заряженного конденсатора 22 через нагрузоч 1262653ный резистор 23 и развязывающий резистор 8 прикладывается к управляющему1 переходутиристора 7 управления, Таккак в данном случае к тиристору 7 управления приложено прямое напряжение, 5то тиристор 7 управления открывается,При открывании тиристора 7 управленияна управляющий переход симистора 1поступает ток. Симистор 1 открывает 10ся, при этом через нагрузку 17 протекает первая полуволна тока, При протекании тока через нагрузку 17. с еезажимов снимается напряжение, подаваемое на выпрямительный мост 16,...

Номер патента: 1262654

Опубликовано: 07.10.1986

Авторы: Баракаев, Спув

МПК: H02M 1/08

Метки: высоковольтным, двусторонним, ключом, тиристорным

...13 формирует в первичныхобмотках трансформаторов 9 короткие импульсы тока различной поляр. ности. При этом токи втсричных обмоток в зависимости от полярности поочередно протекают через управляющие цепи встречно-параллельно включенных тиристоров,что обеспечивается диод 40 ным селектором, роль которого выполняют диоды 7 и 8. Одновременно с то- ком в цепи. управления тиристора возникает нарастающий ток в катушке 10,45 ется до прихода следующего импульса,За это время рассеивается энергия,накопленная в Тр 9, и после размыкания его выводов ложный импульс в цепях управления Т не возникает. 1 ил. 2причем в зависимости от полярности тока во вторичной обмотке открывается один из диодов 1 1 или 12. Индуктивность катушки 10 выбирается...

Номер патента: 1262655

Опубликовано: 07.10.1986

Автор: Карпук

МПК: H02M 1/08

Метки: импульсов, формирователь

...импульсных трансформаторов 6 и 7, формирующих импульсы для тиристоров преобразователя, работающих, например, в противофазе, через диоды 8 и 9 подключеныпараллельно тиристорам. Питаниеосуществляется от источника постоянного напряжения.,Резисторы 3 и 4 выбираются изусловия обеспечения тока в цепи,большего тока удержания тиристоров,При включении управляющим импуль сом тиристора 1 конденсатор 5 заряжается до величины напряжения пита -ния по цепи, + источника питаниярезистор 4 - конденсатор 5 - тиристор 1 - "-" источника питания.Приходящий затем управляющийимпульс на тиристор 2 открывает его,напряжение конденсатора 5 прикладывается с обратной полярностью ктиристору 1, закрывая его, Конденсатор 5, разряжаясь через первичнуюобмотку...

Номер патента: 1264270

Опубликовано: 15.10.1986

Авторы: Валеев, Загорский, Коваливкер

МПК: H02M 1/08

Метки: варианты, его, коммутации, преобразователя, принудительной, тиристоров

...и процесс коммутации заканчивается. ОРассмотрим принцип работы комму" тирующего трансформатора.Вторичная обмотка 19 трансформатора подсоединяется с помощью моста возвратных диодов 22 - 25 к зажимам 5 источника 6 питания. Таким образом, напряжение обмотки 19 не может превышать напряжение источника 6. Рсли напряжение обмотки 19 достигает напряжения источника 6, открываются противоположные плечи диодного моста 22 - 25, и ток обмотки 19 замыкается по цепи фильтрового конденсатора 6 источника, имеющего большую емкость.При этом напряжение фильтрового конденсатора почти не изменяется, Та. ким образом, во время протекания из-, быточноготока перезаряда конденса" торов обеих ЬС"цепей по первичной обмотке 17 трансформатора на ней...

Номер патента: 1264271

Опубликовано: 15.10.1986

Автор: Артамонов

МПК: H02M 1/08

Метки: синхронизирующего, формирования

...4 и 8 фазово-темпе-,- ратурная составляющая погрешности устройства от нестабильности емкости становится соизмеримой с фазово-температурной составляющей погрешности от нестабильности индуктивности качественно выполненного дросселя. При этом результирующая фазово-темпера О турная погрешность устройства может не превышать 0,01 эл.град. на один гардус изменения температуры. Технологические отклонения индуктивности дросселя и емкости конденсаторов от 15 расчетных значений не оказывают влия,ния на фазовую точность фильтра, так как полностью нейтрализуются в процессе настройки с помощью резистораактивно-емкостного фильтра, 20 а также резистора 2 индуктивно-емкостного фильтра.При возможных в эксплуатации отклонениях частоты сети от...

Номер патента: 1265937

Опубликовано: 23.10.1986

Авторы: Скляренко, Цепелев, Черняков

МПК: H02M 1/08

Метки: фазосдвигающее

...через подстроечныйрезистор 15 к источнику 16 стабиль- З 5ного напряжения,База разрядного транзистора 10формирователя 6 подключена к, среднему выводу резистора 4, а база коммутирующего транзистора 9 и конца цепочки из диода 7 и конденсатора 8формирователя 6 - к выходу блока 1синхронизации.Устройство работает следующим образом,45Синусоидальпое напряжение сетиограничивается по максимуму стабилитронами блока 1 синхронизации и преобразуется в последовательность энакопсременных трапецеидальных импуль сов. Импульсы напряжения отрицательной полярности, следующие с частотой питающей сети, используются для заряда конденсаторов 8 и 12 током, протекающим через диоды 7 и 11. Импуль", 55 сы напряжения положительной полярности, также следующие с...

Номер патента: 1267550

Опубликовано: 30.10.1986

Авторы: Валеев, Загорский, Иньков, Коваливкер

МПК: H02M 1/08

Метки: коммутации, преобразователя, принудительной, тиристоров

...по цепи: 12; 11, 6, 24, 20, 17, 12. Ток нагрузки на интервале временипереводится из ЬС-цепи 13,14 в ЬС-цепь 11, 12. В момент 1, открывается тиристор 3 и ток нагрузки переводится из ЬС-цепи 11, 12 в ЬС- цепь 9, 10, Конденсатор 10 перезаряжается по цепи: 10, 9, 4, 24, 20, 10, В момент 1 мгновенное значение тока конденсатора 10 становится меньше тока нагрузки и диод 24 запирается. Энергия, запасенная током нагрузки в коммутирующем реакторе 9,заканчивается током нагрузки в конденсатор 10 по цепи: 9, 4, 1, 29 10, 9, Таким образом, на интервале времени-1 п (Фиг.З) напряжение на коммутирующем конденсаторе 10 становится выше напряжения источника питания Ц.В момент 1 д начинается вывод избыточной энергии конденсатора 10 в источник 2...

Номер патента: 1269229

Опубликовано: 07.11.1986

Авторы: Бахнов, Жемеров, Каменецкая, Караев, Коляндр, Линник

МПК: H02M 1/08, H03K 3/02, H03K 3/80 ...

Метки: инфранизкой, сигналов, формирования, частоты

...равны: в точке а Ог55111( з 1 п - .;: в точке о Оз 1 п - ; в точ 11/ ке с Оз 1 п - ; в точке б Оз 1 п3 6 229П11 иНа интервале --- (на третьем3 2выходе дешифратора 3) замыкатся клю( 1чи 5-3, 5-3 , 6-3, 6-3 и потенциа.(ыравны; в точке а О зп в " ; в точке11О, в точке с Оз 1 п - ; в точкеД О.Генератор 4 пилообразного напряжения синхронизирован с задающим генератором 1, поэтому частота пилообразного напряжения равна частоте задающего импульсного напряжения во всем .диапазоне частот.На выходе компаратора 14 суммируются пилообразное напряжение низкой.частоты ифтреугольное напряжение высокой частоты (фиг. 211), На выходекомпаратора 14 получаем напряжение,соответствующее фиг. 2 Я. Этот сигналпоступает на вход инвертора 15. Выходные сигналы...

Номер патента: 1272416

Опубликовано: 23.11.1986

Авторы: Воронин, Тугов, Филиппова

МПК: H02M 1/08

Метки: выходных, импульсов, преобразователя, системы, тиристором, формирователь, энергии

...скорость изменения которого:определяется схемным и конструктивным исполнением силовой части преобразователя 2 энергии, вновь возникает излучение светодиода 18 оптрона 7, приводящее к насьпцению фототранзистора 16. При этом накоротко шунтируется управляющий переход тиристора 1. Помехоустой. чивость преобразователя 2 энергии в данном случае повьппается за счет то. го, что сигнал помехи, поступающий через паразитную емкость коллектор;ного перехода во входную цепь тирис тора 1 (эффект ЙБ/Й), отводится че-; резшунтирующий элемент на землю, что приводит также к уменьшению ЗО времени выключения тиристора 1, так как дополнительный заряд от воэдейст. вия эффекта не повышает общего крити ческого заряда в базах силового ти" ристора 1,...

Номер патента: 1274085

Опубликовано: 30.11.1986

Авторы: Даровский, Линийчук, Страшнов

МПК: H02M 1/08

Метки: ключом, переменного, полнофазного, тиристорным

...управляющем входе 22 в любой момент времени прохождения отрицательного полупериода напряжения на фазном выводе 2 исходное состояние контактора сохраняется до окончания 5 действия указанного отрицательного полупериода, При появлении потенциального сигнала управления на управляющем входе 22 при любом значении мгновенного положительного напряже О ния, превышающем напряжение включения по аноду вспомогательного тиристора 23, происходит включение этого тиристора и коммутирующего элемента 21, и по цепи: фазный вывод 2 - выпрями тельный диод 9 - вспомогательный тиристор 23 - основная часть вспомогательной нагрузки 20 - коммутирующий элемент 21 - нулевой вывод 3 проходит импульс тока, не оказывающий практи ческого влияния на остальные...

Номер патента: 1275684

Опубликовано: 07.12.1986

Автор: Астабатцян

МПК: H02M 1/08

Метки: автономного, импульсов, инвертора, регулированием, тиристорами, фазного, формирования, широтно-импульсным

...повышает надежность работы.Разбиение периода работы инверто -ра на 2" ш интервалов осуществляется делителем 3 на вход которогопоступают импульсы генератора. 2.Сигнал 1 управляет частотой генератора42 и, следовательно частотой Г выходного напряжения инвертора. Выходные сигналы а, " асчетчика 3 используются для Формирования широтнорегулируемых импульсов с частотой2 шй, т.е. частотой интервалов повторяемости, Эти сигналы поступают на.адресные входы мультиплексора 4, наего инФормационные входы подается сигнал 5 регулирования скважности. Длительность выходного сигнала мультиплексора 4 равна целому числу периодов генератора 2 и определяется числом единиц на инФормационных входах мультиплексора. Старшие разряды счетчика 3 используются...

Номер патента: 1275685

Опубликовано: 07.12.1986

Авторы: Валеев, Загорский, Иньков, Коваливкер

МПК: H02M 1/08, H02M 5/27

Метки: коммутации, принудительной, тиристоров

...тиристор 3. Конденсатор 15 начинает перезаряжаться по цепи: 15,9,18,22,3,14 и 15. Напряжение первичной обмотки 18 кожчутирующеготрансформатора через один из распределительных тиристоров группы 26прикладывается к запираемому тиристору преобразователяв обратномнаправлении,Б момент времени 1 включаетсякоммутирующий тиристор 5 и коммутирующий конденсатор 17 начинает перезаряжаться по цепи: 1718,22,5, 16и 17. На интервале времени(Фиг.3) ток в ЕС-цепи 14 и 15 спадает, а в .С-цепи 16 и 17 нарастаетдо, значения тока нагрузки, Такимобразом, ток нагрузки переводитсяиз ЬС-цепи 14 и 15 в ЕС-цепь 16 и 17.Во вторичных обмотках коммутирующего трансформатора 20 и 1 наводятся5 10 15 20 25 30 35 40 45 50 55 ЭДС взаимоиндукции, токи которых...

Номер патента: 1275686

Опубликовано: 07.12.1986

Авторы: Аникеева, Никулин, Панасенко, Скоробогатов, Шипилло

МПК: H02M 1/08

Метки: коммутации, принудительной, тиристора

...тиристора 3 равнялось расчетному для предельных эксплуатационных режимов преобразователя без запаса коммутационной устойчивости. Возникновение срыва коммутации обна-" руживают органом 8 контроля состояния тиристара 3, При этом на ега вы ходе вырабатывают сигнал срыва и посылают на вход блока 9. Сигнал с выхода 12 блока 9 направляют на управляющий вход 13 широтно"импульсного преобразователя 6, Амплитудои этого сигнала устанавливают максимальную 15 20 25 ЗО 35 40 45 ширину выходного импульса широтноимпульсного модулятора 6, т.е. задают значение схемного времени, гарантированно запираюцега тиристорЕсли преобразователь неисправен,не состаящуюся коммутацию тиристораобнаруживают органом 8 контроля состояния тиристора и посылают...

Номер патента: 1275687

Опубликовано: 07.12.1986

Авторы: Бойко, Сторожко

МПК: H02M 1/08

Метки: тиристором

...отсутствии управггяющега напряженя на базе транзистора 3 он эакОыт г так в абОткетрансформатора 6 не протекает. При этом .ивков тар 1 заперт,. так г;ак ЗцС обмотки 7 трансформатора а направлена встреч - на Фазному напряжению, прилаженному с управляющему переходу тиристара П,бм;, тги 7 сгзцае,рсг з аггт по така взаимной индукции этой обмотки.Пусть к базе транэистааа З пригожПО М.=:,.КСИЬЯЛЬНОЕ ИЯПОЯжЕгние управления 13, от истачвКа 2 тагца сапаг,и:тение К ПОЛНОСТЬЮ ОТКрЫТОГС грг;:-:Зистарарег -бЛИЗКО К ХУЛЮ, В ЭТОМ ага"ЗЕ ПОЛ ная индуктивность Ь таансфарматара г и имерна ранна212 л, Ф.где Ь, - индуктивность расс,еян;".обмоток", 7 и 9Если транзистор 2 закрыт и сопротивление В = с, в этсм случае полная ингцуктивнастг; Ь" ь+:,...

Номер патента: 1277313

Опубликовано: 15.12.1986

Автор: Славинский

МПК: H02M 1/08

Метки: силовым, транзистором

...- эмиттер транзистора 2, подключенный через второй диод 10 к коллектору транзистора 6, база которогочерез третий диод 11 подключена кисточнику управляющего напряжения 12.Устройство работает следующим образом,В режиме ожидания транзистор 6открыт вследствие создаваемого смещения на его базе источником 5 питания через резистор 7. На базахтранзисторов 1 и 2 поддерживается отрицательное запирающее напряжение,которое поступает с источника 8 питания через резистор 9, диод 10 иоткрытый транзистор 6, При поступлении от источника 12 переднего фронта управляющего импульса отрицательной полярности транзистор 6 закрывается, так как смещение на его базестановится недостаточным для его отпираний. Величина напряжения входного импульса, при котором...

Номер патента: 1279025

Опубликовано: 23.12.1986

Авторы: Андросов, Ковальчук, Подольский

МПК: H02M 1/08

Метки: преобразователем, тиристорным

...(1 а входе Л присутстпуег логичсс.кй поль) триггер 9 находится Б сос гояттт 1, когда ца выходе с при сутстзует логцческцй цо ть, а ца БыХОтц ,. - ЛОГЦЧЕСКаЯ ЕДЦНИЦат РаЗРЕ- зато".ая иботу нижней схемы И этетента :11-211 Л 11 3, которая ттропускает имуз ьсы с Быхода ГРцсрят 01)а 1 ца счет 5 г ый зход триггера. 9. Трптер 9 с при. садо.т каждого импульса подтверждает свое единичное состонте верхняя схеа И элемецта 2 ИИ 1 И 3 при этомь закрыта логическим нулем, поступающим с инверсного выхода триггера 9. Этим же нулем удерживается в нулевом состоянии счетчик 2 и закрываются элементы И 4 и 5, При поступлении управляющего сигнала (1)д, Фиг.2)первый же следующий за его фронтом импульс с выхода генератора 1 через нижнюю схему И элемента 2 ИИЛИ 3...

Номер патента: 1280678

Опубликовано: 30.12.1986

Автор: Шичков

МПК: H02M 1/08

Метки: включенными, встречно-параллельно, тиристорами
