Способ формирования импульсов управления тиристорами фазного автономного инвертора с широтно-импульсным регулированием

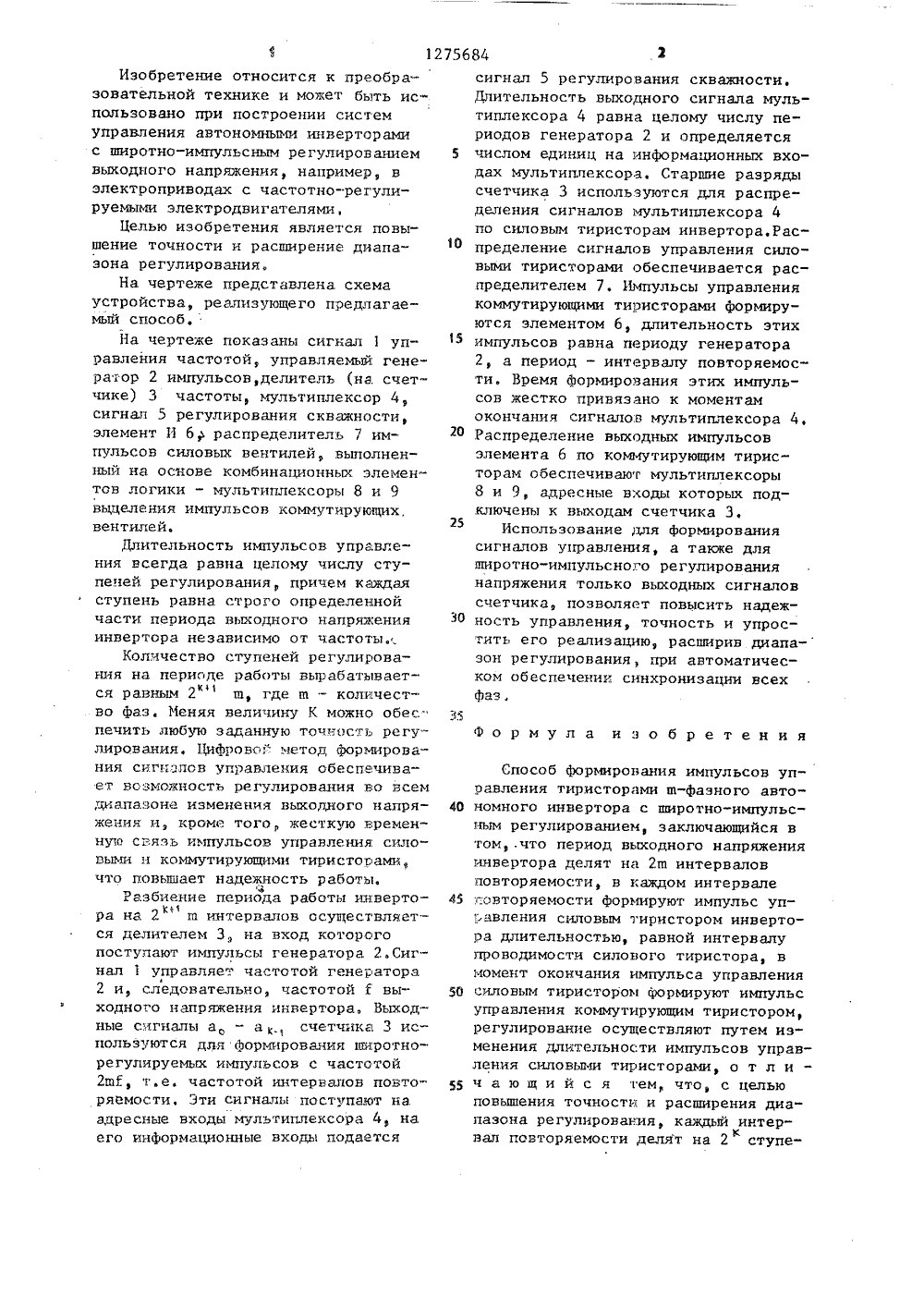

(19) (11) 1) 4 Н 02 М 1/08 Е Гяс,: скии инс 837,истемыерторами ИМПУЛЬСОВ АЗНОГО АВ- ТНО-ИМк пр ет быт втоном ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛЬС(54) СПОСОБ ФОРМИРОВАНИЯУПРАВЛЕНИЯ ТИРИСТОРАМИ шТОНОМНОГО ИНВЕРТОРА С ШИРОПУЛЬСНЦМ РЕГУЛИРОВАНИЕМ(57) Изобретение относитсобразовательной технике ииспользовано для управлени ными инверторами. Целью изобретенияявляется повышение точности и расширение диаг(аэона регулирования. Длительность импульсов управления равна целому числу ступеней регулирования, причем каждая ступень равна строго определенной части периода выходного напряжения инвертора независимо от частоты. Количество ступеней регулирования на периоде работы вырабатывается равным 2 ш,К+1 где щ - количество фаз. Меняя величину К, можно обеспечить любую заданную точность регулирования. Цифровой метод управления обеспечивает воэможность регулирования во всем диапазоне изменения выходного напряжения, жесткую временную связь импульсов управления, 1 ил.5 1 О 15 20 25 Изобретение относится к преобразовательной технике и может быть использовано при построении системуправления автономными инверторамис широтно-импульсным регулированиемвыходного напряжения, например, вэлектроприводах с частотно-регулируемыьи электродвигателями,Целью изобретения является повышение точности и расширение диапазона регулирования.На чертеже представлена. схемаустройства, реализующего предлагаемый способ,На чертеже показаны сигнал 1 управления частотой, управляемый генератор 2 импульсов, делитель (на счетчике) 3 частоты, мультиплексор 4,сигнал 5 регулирования скважности,элемент И 6 распределитель 7 импульсов силовых вентилей выполненный на основе комбинационных элементов логики - мультиплексоры 8 и 9выделения импульсов коммутирующих,вентилей.Длительность импульсов управления всегда равна целому числу сту"пеней регулирования, причем каждаяступень равна строго определеннойчасти периода выходного напряженияинвертора независимо от частотыКоличество ступеней регулирования на периоде работы вырабатывается равным 2 ш, где ш - количестК 1во Фаз. Меняя величину К можно обес"лечить любую заданную точность регулирования. ЦиФрово;" метод Формирования сигналов управления обеспечивает возможность регулирования во всемдиапазоне изменения выходного напряжения и, кроме того жесткую временную связь импульсов управления силовыми и коммутирующими тиристорамичто повышает надежность работы.Разбиение периода работы инверто -ра на 2" ш интервалов осуществляется делителем 3 на вход которогопоступают импульсы генератора. 2.Сигнал 1 управляет частотой генератора42 и, следовательно частотой Г выходного напряжения инвертора. Выходные сигналы а, " асчетчика 3 используются для Формирования широтнорегулируемых импульсов с частотой2 шй, т.е. частотой интервалов повторяемости, Эти сигналы поступают на.адресные входы мультиплексора 4, наего инФормационные входы подается сигнал 5 регулирования скважности. Длительность выходного сигнала мультиплексора 4 равна целому числу периодов генератора 2 и определяется числом единиц на инФормационных входах мультиплексора. Старшие разряды счетчика 3 используются для распределения сигналов мультиплексора 4 по силовым тиристорам инвертора.Распределение сигналов управления силовыми тиристорами обеспечивается распределителем 7, Импульсы управления коммутирующими тиристорами Формируются элементом 6, длительность этих импульсов равна периоду генератора 2, а период - интервалу повторяемости. Время Формирования этих импульсов жестко привязано к моментам окончания сигналов мультиплексора 4. Распределение выходных импульсов элемента 6 по коммутирующим тиристорам обеспечивают мультиплексоры 8 и 9, адресные входы которых подключены к выходам счетчика 3.Использование для Формирования сигналов управления, а также для широтно-импульсного регулирования напряжения только выходных сигналов счетчика, позволяет повысить надежность управления, точность и упростить его реализацию, расширив диапазон регулирования, при автоматическом обеспечении синхронизации всехФаз. Формула изобретения Способ 4 ирмирования импульсов управления тиристорами ш-Фазного автономного инвертора с широтно-импульсным регулированием, заключающийся в том,.что период выходного напряжения инвертора делят на 2 ш интервалов повторяемости, в каждом интервале повторяемости Формируют импульс управления силовым тиристором инвертора длительностью, равной интервалу проводимости силового тиристора, в момент окончания импульса управления силовым тиристором Формируют импульс управления коммутирующим тиристором, регулирование осуществляют путем изменения длительности импульсов управления силовьпщ тиристорами, о т л и - ч а ю щ и й с я тем что, с целью повышения точности и расширения диапазона регулирования, каждый интерк вал повторяемости делят на 2 ступе3 1275684 4ней регулирования, фиксируют момент и коммутирующими тиристорами окончания каждого интервала повторяе- устанавливают равной целому мости и в зафиксированный момент про- числу ступеней регулирования, а укаизводят.,указанное формирование им- занное изменение длительности импульпульсов управления коммутирующимисов управления силовыми тиристорами тиристорами длительность им 9осуществляют путем изменения числа пульсов управления силовыми - составляющих ступеней регулирования. Уира РдевшиесиаЖнивиристюрани лраИжие ннутациониинириоиарани Составитель В.МироновТехред В.Кадар Корректор Г.Решетни актор Г,Волкова аз 6577/ 631рственного комит изобретений и от а, Ж, Раушская Подписнота СССРч Тир ВНИИПИ Госуд по делам 113035, Моск
