Номер патента: 1275684

Опубликовано: 07.12.1986

Автор: Астабатцян

МПК: H02M 1/08

Метки: автономного, импульсов, инвертора, регулированием, тиристорами, фазного, формирования, широтно-импульсным

...повышает надежность работы.Разбиение периода работы инверто -ра на 2" ш интервалов осуществляется делителем 3 на вход которогопоступают импульсы генератора. 2.Сигнал 1 управляет частотой генератора42 и, следовательно частотой Г выходного напряжения инвертора. Выходные сигналы а, " асчетчика 3 используются для Формирования широтнорегулируемых импульсов с частотой2 шй, т.е. частотой интервалов повторяемости, Эти сигналы поступают на.адресные входы мультиплексора 4, наего инФормационные входы подается сигнал 5 регулирования скважности. Длительность выходного сигнала мультиплексора 4 равна целому числу периодов генератора 2 и определяется числом единиц на инФормационных входах мультиплексора. Старшие разряды счетчика 3 используются...

Номер патента: 921896

Опубликовано: 23.04.1982

Автор: Астабатцян

МПК: B60L 11/18

Метки: бортов, движением, индивидуальными, колес, левого, правого, средства, транспортного, электроприводами

...3 колес 4 левого и правого бор 15 Тов,Воздействием на педаль 1 управлениязадают величину напряжения на электродвигатели 3.На выходе блока 2 задания напряженияпоявляется сигнал. который поступает одновременно на блоки 5 и 6 сравнения левого и правого бортов, где сравниваются с сигналами коррекции, полученными в блоках 7и 8. Сигнал на выходе блока 7 получаетсяпри сравнении сигналов с датчиков 9 и 10921896 4леса обоих бортов имели запас по сцеплению, Тем самым улучшается устойчивость движения при повороте в широком диапазоне изменения скоростей при различных состояниях дорожного полотна.5 Формула изобретения 3вертикальных нагрузок колес левого и правого бортов.Если при повороте вертикальные нагрузки различаются, датчики 9 иО...

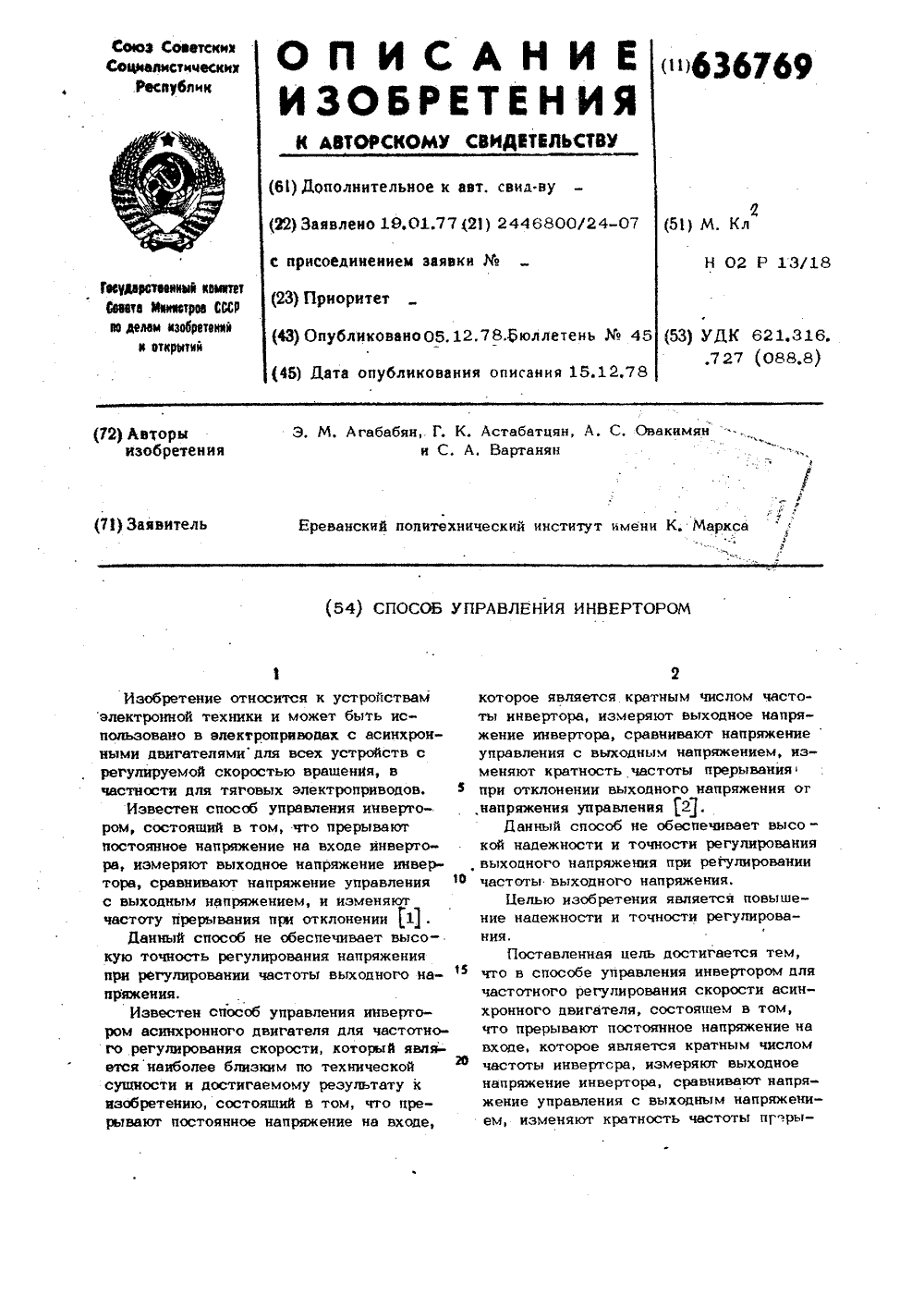

Номер патента: 636769

Опубликовано: 05.12.1978

Авторы: Агабабян, Астабатцян, Вартанян, Овакимян

МПК: H02P 13/18

Метки: инвертором

...способа содержит мультивибратор, 1, 1задающий частоту тока роторами , датчик скорости 2, асинхронный двигатель 3,блок 4 суммирования двух частот, выход5 блока суммирования, выдающий частоту переключения тиристоров, делитель час-ЗВтоты 6, дешифратор 7, позволяющий регулировать скважность импульсов, управление напряжением (педаль) 8, блок 9распределения импульсов, силовую часть10 инвертора, - частота вращении ро- Итора.Сигнал частоты 11 (фиг.2) поступаетс выхода блока суммирования 4 на входделителя частоты 6, на выходе которогополучают четыре положения напряжения 2912-15. Для выделения дискретных положений регулятора напряжения служит дешифратор 7,Из шестнадцати положений для регулирования напряжения используется тринадцать. Остальные три...
