H02M 1/08 — схемы для генерирования управляющих напряжений в полупроводниковых приборах, используемых в статических преобразователях

Номер патента: 767910

Опубликовано: 30.09.1980

Авторы: Заика, Минченко

МПК: H02M 1/08

Метки: тиристорами, фазового

...в виде выпрямителя, генератор 2 пилообразного напряжения, который включает источник 3 тока, разрядный ключ 4, хронирующий конденсатор 5, ключ б синхронизации, компаратор 7, выполненный в виде дифференциального усилителя 8 с управляемым генератором тока 9, опорный источник 10, резистивный,делитель 11,. триггер Шмитта 12, выходной формирователь 13, включающий времязадающий формирователь 14 и блокинг-генератор 15.Устройство. работает следующим образом.При подаче на вход выпрямителя 1 напряжения сети О (фиг.2) на входе разрядного ключа 4 и ключа б синхро низации появляются отрицательные полуволны Овыпрямленного синусоидального напряжения, Это приводйт к формированию на выходе ключа 4 линейного пилообразного напряжения О Щ той же...

Номер патента: 773853

Опубликовано: 23.10.1980

Авторы: Грязюк, Лобов, Паришкура

МПК: H02M 1/08

Метки: переменного, регулятором, тиристорным

...конденсаторов 5 и б подключе-.на к источнику переменного напряжения, а другая - к регулирующему элементу 4 и цепочке из последовательносоединенных диодов 9 и 10 и динистора11, который включен между диодами 9и .10, а к его аноду и катоду подключены соответственно катод и анод светодиодов оптронных тиристоров 12 и13, образующих оптронный коммутатор3. Оставшиеся выводы светодиодов оптронных тиристоров 12 и 13 подключенык общей точке соединения конденсаторов 5 и б, аноду и катоду фототиристоров оптронного коммутатора 3 и одной фазе источника переменного напряжения.Устройство работает следующим образом.В положительный полупериод питающего напряжения через диод 7 заряжается конденсатор до амплитудного значения источника переменного...

Номер патента: 773854

Опубликовано: 23.10.1980

Авторы: Землянский, Ищук, Черевань

МПК: H02M 1/08

Метки: импульса, тиристором, формирования

...от переднего или от заднегоФронта форсирующей части импульса.На фиг, 1 представлена блок-схемаустройства, реализую.цего предлагаемый способ формирования импульса управления тиристором; на Фиг. 2(а,б,в)временные диаграммы, поясняющие работу устройства.Устройство для формирования импульса управления тиристором 1 состоит из формирователя 2 форсирующейчасти импульса и формирователя 3 поддерживающей части импульса. На входформирователя 2 подается импульс отисточника 4 входного сигнала, а с еговыхода сигнал подается на сумматор 5773854 и,аз 7525/75 Тираж 783 Подписное ИИПИ филиал ППП"Патент",г.ужгород,ул.Проектная,и через формирователь запускающего сигнала 6 - на фход формирователя 3, выход которого также подключен ко входу сумматора 5,...

Номер патента: 775834

Опубликовано: 30.10.1980

Авторы: Драбович, Комаров, Мартынов, Ярош

МПК: H02M 1/08

Метки: модулированного, сигнала, фазо-импульсного

...иллюстрирующие предлвгвемый способ получения фвзо-импульсного модулироввйного сигнала; нв фиг.2 - блок-схема35 фвзо-импульсного модуляторе, ревлизую щего предлагаемый способ фвзо-импульс.ной модуляции.Исходное прямоугольное напряжение01 (фиг.1), полученное например, с и 40 мощью генератора прямоутольного напряжены, с периодом равным Т дифференцируют, причем постояннвя времени дифферен цироввния больше периодв Т. Требуемое напряжение О (фиг,2) можно 1 юлучить, применяя дифференцирующие Й С -пеночки, диффереыхивторы с замедлением, опере ионные усилители, в обратную связь которых ицпочены дифференцирующвя с замедлением Д,с -цепочка, Напряжение О получен 50ное после дифференцирования, срввниввют с прямоугольным нвпряжением О,...

Номер патента: 775835

Опубликовано: 30.10.1980

Авторы: Драбович, Комаров, Мартынов, Ярош

МПК: H02M 1/08

Метки: модулированного, сигнала, фазоимпульсного

...напрюкения подыаочен между выходом генератора и входом компаратораисточник управляющего сигнала подключен к затвору полевого транзистора, сток которого свя- заН со вторым входом компаратора, . а напряжений, иллюстрирующие работу устройства.Устройство для получения фазо-импульсного моделированного сигнала содержит генератор, сос тоящий из операционного усилителя 3., резисторов 2-5 и конденсатора 6, делителя напряжения, содержащего полевой транзистор 7, резисторы 8-11, конденсаторы 12,13, двухвходовой компаратор 14,В момент равенства напрюкений на входах операционного усилителя 1 происходит переключение схемы, при этом конденсатор заряжается до, например,6. Вовремя разряда конденсатора на резисторе4 формируется линейно-падающее...

Номер патента: 775836

Опубликовано: 30.10.1980

Авторы: Кузнецов, Логоткин, Чарноцкая

МПК: H02M 1/08

Метки: импульсов, тиристорами, формирования

...вторичной обмотки 14 импульсного трансформатора 9 подключено к катоду тиристора 3, а хонец этой обмотки - к аноду диода 13.Устройство работает следующим образом.При включении выпрямителя 1, хонден 50 сатор г заряжается до пикового значения выпрямленного напряжения, снижая величину пульс ицийОтфильтрованное напряжение приложено55 к аноду зарядного тиристора 3, который заперт до поступления на его управляю щий электрод вюлснающего импульса. В этот момент он открывается и подключь 36 а ет источник питания х элементам формнрОвания импульса: разрядному тиристору 4к накопительному хонденсатору 5.При этом конденсатор 5 заряжаетсячерез диод 6 до напряжения питающегоисточника. Заряд длится до тех пор, покатох через тиристор 3 не уменьшится...

Номер патента: 782075

Опубликовано: 23.11.1980

Авторы: Беляев, Сидоров

МПК: H02M 1/08

Метки: коммутатор, тиристорный, трехфазный

...с подачей импульса управления на тиристор 3 подается команда на включение тиристоров 4 и 5 и осуществляется заряд коммутирующего конденсатора 6 полярностью, указанной на чертеже, После заряда конденсатора 6 тиристоры 4 и 5 закрываются. Для получения широтно-импульсной модуляции указанного полупериода напряжения необходимо закрывать и открывать тиристор 3 по определенному закону. Закрыть тиристор 3 можно, включив коммутирующий тиристор 7. При этом к открытому тиристору 3 прикладывается напряжение обратной782075 Составитель В. ЛитвиненкоТехред К. Шуфрич Корректор М. ВТираж 783 ПодписноеИ Государственного комитета СССРделам изобретений и открытийосква, Ж - 35, Раушская наб., д. 45Патент, г. Ужгород, ул. Проектная, 4 Редактор Заказ 81...

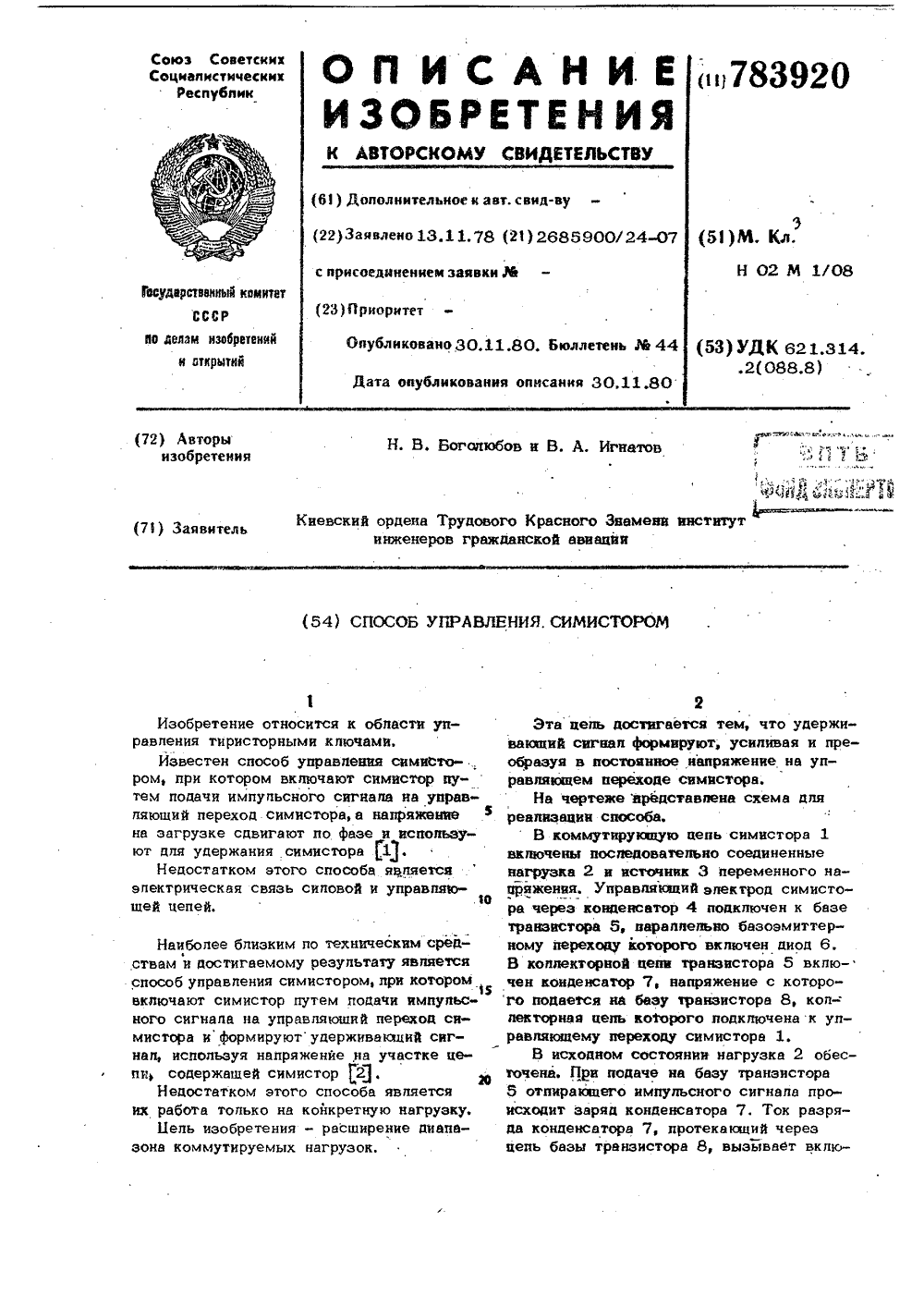

Номер патента: 783920

Опубликовано: 30.11.1980

Авторы: Боголюбов, Игнатов

МПК: H02M 1/08

Метки: симистором

...переменного нацряжения. Управляющий электрод симистора через конденсатор 4 подключен к базе транзистора 5, параллельно базоэмиттерному переходу которого включен диод 6. В коллекторной цепи транзистора 5 включен конденсатор 7, напряжение с которого подается на базу транзистора 8, коллекторная цепь которого подключена к управляющему переходу симистора 1.В исходном состоянии нагрузка 2 обесточена. При подаче на базу транзистора 5 отпирающего импульсного сигнала происходит заряд конденсатора 7. Ток разряда конденсатора 7, протекакхций через цепь базы транзистора 8, вызывает вклкО 4формула изобретенияСпособ управления симистором, при котором включают симистор путем подачиимпульсного сигнала на управляющий пе/реход симистора и формируют...

Номер патента: 783921

Опубликовано: 30.11.1980

Авторы: Гребенников, Денисов, Платонов, Темеров, Шалыгин

МПК: H02M 1/08

Метки: тиристором

...параметры импупьсов, состав ляющих пачку, увеличивается нх амппиту да, уменьшается длительность.При увепичении температуры до +125 С устройство уменьшает амплитуду и увеличивает длительность импульсов, следующих в пачке, За счет этого достигается постоянство средней температуры, управляющих переходов тиристоров независимо от темпербтуры окружающей среды. 3 7839На чертеже представлена блок-схемаустройства,Устройство для управпения тиристором1 содержит блок 2 синхронизации и задающий генератор 3, соединенные в каждомканапе управления через управляемый%ключ 4, промежуточный усипитепь 5 и выходной усипитель 6 мощности с управпякщнм переходом тиристора 1. Датчик 7температуры тиристора 1 через функцио 1 Ональные усилнтепи 8 соединен с...

Номер патента: 783922

Опубликовано: 30.11.1980

Авторы: Кирбабин, Омельченко, Переслегин, Созаев, Эргашев

МПК: H02M 1/08

Метки: тиристором

...с5токоограничитепьными резисторами 2 и 3,включающий 4 и выключающий 5 оптроны, соответственно со светодиодами 6 и7 и силовыми элементами 8 и 9, форсируюший конденсатор 10, пороговый эле 1 Омент 11, тиристор 12 а также шунтирующий диод 13 и конденсатор 14 фильтраисточника 1,Устройство работает следующим образом, 15В исходном состоянии силовая частьоптрона 5 включена, ток в нем поддерживается от источника 1 через резистор 3и конденсатор 10 заряжен ао максимального напряжения. При поступлении на оптрон 4 импульса от системы управленияпоследний включается и разряжает конденсатор 10 на управляющий переход тиристора 12, образуя узкий импульс большой амплитуды. Этот импульс выключаетоптрон 5, поскольку ток протекает через,него в непроводящем...

Номер патента: 788297

Опубликовано: 15.12.1980

Автор: Янсон

МПК: H02M 1/08

Метки: запирания, тиристоров

...10 (фиг, 3) выполнен на двух управляемых вентилях 34 и 35, катод и анод которых общей точкой подключены к последовательной цепи иэ конденсатора 9 и дросселя 25, другой конец цепи соединен со средним выводом вторичной обмотки 11, Начало и конец вторичной обмотки 11 соединены соответственно с анодом вентиля 34 и катодом вентиля 35,Принцип работы устройства (приусловии, что коммутирующий конденсатор разряжен) заключается в следующем.Подачей управляющих импульсов натиристоры 28, 21 и 24 начинается подготовительный цикл работы устройства (интервал времени ьс на фиг. 4 и 5). Конденсатор 9 заряжается по цепям;29-12-13-15-28-29 и 11-21-25-9- -24-11. Дополнительная обмотка 15 служит для уменьшения передаточного отношения трансформатора 8,...

Номер патента: 790082

Опубликовано: 23.12.1980

Автор: Уан-Золи

МПК: H02M 1/08

Метки: фазосдвигающее

...возможно при изме-нении нагрузки трансформаторов) калибровки напряжения 0 ро с с напряжение 0выпрямителя 9 - Ои берется больше Оросив цепь включается ограничивающий резистор 14, а калибрующая обмотка 8 черездиод подключается к Опит В этом случае Црссс строго пропорционально Упи,пФормула изобретения 3 79причем первичная обмотка насыщающегся трансформатора через транзисторблокинг-генератора, а обмотка рассышеныя через укаэанную параллельную цепьподключены к источнику питающего напряжения, а его вторичная обмотка связана с цепью управления ведомого преобразователя,Кроме того в фазосдвигающее устройство дополнительно введена калибруюшаяобмотка насыщаюшегося трансформатораподключенная через диод к источникупитающего напряжения, причем...

Номер патента: 797013

Опубликовано: 15.01.1981

Автор: Абрамович

МПК: H02M 1/08

Метки: тиристо-рами

...пакете импульсов, отбирающих тирис торы.Поставленная цель достигается тем то известное устройство для управления тиристорами снабжено блоком временного совпадения, вход которого подключен к выходам выпрямителя и блока синхроимпульсов, а выход - ко входу ключа.На фиг. 1 представлена блок-схема устройства для управления тиристорами," на фиг. 2 - временная диаграмма его работы.Устройство для управления тиристорами 1 содержит последовательно соединенные источник 2 питания, высо кочастотный генератор 3 разнополярных импульсов, согласующий трансформатор 4, со вторичными обмотками по числу тиристоров 1, каждая из которых через выпрямитель 5 и ключ б под 26 ключена к управляющему переходу соответствующего тиристора 1. Блок 7 временного...

Номер патента: 799088

Опубликовано: 23.01.1981

Авторы: Джус, Френкель

МПК: H02M 1/08

Метки: инвертора, токатиристорного

...инвертора включен третий элемент И, второй вход которого подключен к выходу триггера.На чертеже представлена схема уст. ройства.Ток инвертора 1 измеряется датчиком 2 и этот сигнал подключен к входу порогового элемента 3. Выход поро 15 гового элемента 3 подключен к триггеру 4. Кроме того, устройство содержит дифференцирующие цепи 5 и 6, схемы И 7, 8 и 9 совпадения, схему ИЛИ 10, распределитель 11 импульсов 20 и задающий генератор 12. Блоки 7, 8, 9 и 10 имеются в количестве, равном числу вентилей инвертора 1.Устройство работает следующим образом, 25При токе ниже уставки порогового элемента 3 триггер находится в состоянии, при котором на его выходе имеется сигнал поступающий на схемы И 7 и 8, обеспечивающие прохождение с первого выхода...

Номер патента: 801199

Опубликовано: 30.01.1981

Авторы: Иванов, Мульменко, Ройзман

МПК: H02M 1/08

Метки: тиристорами

...диод 2 и дроссель 3 к двум последовательно соединенным формирователям 4 и 5, каждый из которых состоит из конденсатора 6, подключенного через тиристор 7 и токоограничивающий элемент 8 к первичной обмот О ке выходного трансформатора 9, зашунтированной обратным диодом 10, Токо- ограничивающий элемент 8 может быть выполнен в виде линейного резистора или нелинейного сопротивления, на пример полевого транзистора,включенного по схеме стабилизатора тока. Устройство работает следующим образом, 20При подключении к источнику питания 1 происходит колебательный заряд конденсатора 6 до напряжения, большего половины напряжения источника (диоц 1 препятствует обратному разря д ду конденсаторов через источник).Отпирающие импульсы в управляющие...

Номер патента: 801200

Опубликовано: 30.01.1981

Автор: Долгов

МПК: H02M 1/08

Метки: блоками, силовымитиристорными

...устройства. Зоподключенными к нему делителями 7 и 8 напряжения и фронтокорректирующей цепочкой 9, блок 10 распределения импульсов управления по отдельным тиристорам вентильного тиристорного блока и собственно тиристорного блока 11.Фронтокорректирующая цепочка 9 состоит из накопительного конденсатора 12, динистора 13 и резистора 14.Устройство работает следующим образом.При подаче управляющего импулЬса О генератором первичных импульсов на вход формирователя 1 этот Формирователь генерирует пачку знакопеременных импульсов 0 Ф определенной частоты и крутизны фронтов. Эта пачка с некоторым запаздыванием пропускается мостовым выпрямителем, тиристором и Фронтокорректирующей цепочкой.Необходимая величина запаздывания реализуется таким...

Номер патента: 801201

Опубликовано: 30.01.1981

Автор: Ормоцадзе

МПК: H02M 1/08

Метки: фазоимпульсногоуправления

...Техред А, Ач Корректор Е. Па РедаКтоЗаказ 1 52/75 Тираж,74 ВНИИПИ Государстпо делам изобр 113035, Москва,Подписно енного комитета СССРтений и открытий"Патент Филиал П ка. Другой вход компаратора подключен к источнику управляющего сигнала б, а выход его - к управляющему электроду тиристора. К резистору под" ключена вторичная обмотка 7 сетевого трансформатора. 8 через дополнительный диод 9 так, что оба диода подключены к общей точке резистора катодами.Первичная обмотка 10 сетевого трансформатора подключена к сети переменного тока, к которому подключена также силовая схема вентильного преобразо" вателя.Устройство работает следующим образом.В положительный полупериод напряжения на вторичной обмотке трансформатора в момент напряжения...

Номер патента: 801202

Опубликовано: 30.01.1981

Авторы: Власьевский, Голованов, Моисеенко

МПК: H02M 1/08

Метки: тиристорами

...3 и 4 и резисторы 5 и б к одному, а эмиттерами кдругому выводу источника постоянного 35тока 7. Эмиттер-базовые переходытранзисторов 1 и 2 подключены к фазорегулирующему блоку 8 для регулирования фазы сигналов управления.Базы транзисторов 3 и 4 подключены рк одному из выводов источника постоянного тока 7 через резисторы 9 и10. Измерительный трансформатор переменного тока 11 нагруженный на резистор 12, цепочки 13 и 14 из двухпоследовательно включенных диодов об"разуют источник синхрониэирующегонапряжения.Устройство работает следующим образом.В один из полупериодов переменного 30напряжения синхронизации при помощифазорегулирующего блока В регулируется, например, момент открытия транзистора 1. На резисторе 5 выделяетсяпрямоугольный...

Номер патента: 803087

Опубликовано: 07.02.1981

Авторы: Арнаутов, Жуков, Орлов

МПК: H02M 1/08

Метки: управляющихимпульсов, формирователь

...дополнительным источником 8 питания, к которому подключен однопереходный транзистор 9. База второго транзистора и его нагрузка подключены через развязывающий диод 1 О н времязадающий резистор 11 соот803087 форлула изобретения Состави Техред А. Тираж 74 И Государственн делам изобретен Москва, Ж - 35,П Патент, г. Утель И. БашкатовБойкас Корректор О1 Подписноеого комитета СССРий и открытийРаушская наб., д. 4/5жгород, ул. Проектная, 4 Редактор Г. ПетроваЗаказ 10274/68ВНИИПпо113035,Филиал ПП ветственно к коллектору и оазе первого транзистора. База однопереходного транзистора 9 соединена с времязадающим конденсатором 11 через диод 7.Работает формирователь импульсов следующим образом. 5Напряжение основного источника питания выше, чем у...

Номер патента: 811433

Опубликовано: 07.03.1981

Авторы: Бенсман, Дикань, Колосов, Могилевский

МПК: H02M 1/08

Метки: коммутации

...1.Принцип прицудитслцого отключсцц тиритора 1 (имеОщего высокий класс. мощцость, устойчивость к воздействию токов перегрузки замыкания и имсющ(го В связи с этим большее время выключения) В режиме Оперативны.( коммутаций заключается в следующем, После снятия сигнала управления с тирцстора 1 и подачи на тиристор 5 одиночноО импулса управления длительГостью менее времени выключсни В контуре развивается колебателиый процесс за счет энергии, пакоплсцной В конденсаторе 4.В момецт 1, величина тока 1 . становится равной и диод 2 открывается, В результате чего ток из тнристора 1 полцость(о псрстскаст В конт 1 р коммутации. Как тОль. ко иап)5(жснис па коцденсаторс 4 (. с, стд- по В 1 п с 5 р 2 В ц ь м и ул ю ( .(О м с 1 12), ц р и это (ток В...

Номер патента: 811434

Опубликовано: 07.03.1981

Авторы: Безуглый, Землянский, Ищук, Черевань

МПК: H02M 1/08

Метки: тиристорамипреобразователя

...прямоугольных импульсов, выполненного в виде последовательно соединенных генератора 7 и усилителя 8 мощности. Выходы формирователей 3 и 6 подключены к входу электромагнитной размножающей системы 9. К выходу формирователя 3 подключен формирователь 10 запускающих сигналов, вход которого образован датчиком 11 тока, а выход - усилителем 12, подключенным к запускающему входу формирователя 6,Принцип работы устройства поясняется совместно с диаграммами (фиг. 2),Узкий первичный сигнал управления У от источника 2 поступает на вход формирователя 3 - управляющий переход коммутирующего элемента (тиристора) 5, который открывается и предварительно заряженная искусственная формирующая линия 4 разряжается, формируя в системе 9 импульс тока 1 с...

Номер патента: 811435

Опубликовано: 07.03.1981

Авторы: Архипенко, Белоножко, Богунов, Зайцев

МПК: H02M 1/08

Метки: вентилями, параллельносоединенными

...последовательно с которым включен отсскающий диод.На чертене представлена принципиаль11 ая схема предлагаемого устройства.Устройство для управления параллельносоединенными вентилями 1 содержит источник 2 сигнала управления, к выходу которого подключены последовательно соединенные первичные обмотки 3 выходных трансформаторов 4, вторичные обмотки 5 которых подключены к управляющим переходам вентилей 1. Дополнительные обмотки б через обратные диоды 7 подключены параллельно вентилям 1, последовательно с которыми включены отсекающие диоды 8.Устройство работает следующим обра(орректор В. На ожкова Подписпое Изд.82ВНИИ П И 1 осуд ар спо делам изобр113035, Москва, М(.3 Тирада 749сивого комитета СССРтеиий и откргятпйРаупская набд. 4/;э...

Номер патента: 817901

Опубликовано: 30.03.1981

Авторы: Абдулаев, Аллахвердиев

МПК: H02M 1/08

Метки: многофазный

...из которых подключен выход источникаопорного напряжения, к второму входу подключен выход соответствующей КС-цепочки.Выходные сигналы снимаются с резисторов 16 - 19 нагрузки.817901 формула изобретения Составитель И. ГоТехред А. БойкасТираж 730осударственного комм изобретений ива, Ж - 35, РаушскУжгород,еловаКорректор ГПодписноеитета СССРткрытийя наб., д. 4/5ул Проектная азаров И. Ковальчу1/74ВНИ едакто аказ 1 ИПИ Г по дел 13035, Моск лиал ППП П атент, г Преобразователь работает следующим образом.Каждая из параллельно включенных КС-цепочек сдвигает входной сигнал на постоянныи угол у= - , где п - число КС23 Гцепочек. Поэтому напряжения между средней точкой делителя напряжения на резисторах 2, 3 и средними точками КС-цепочек будут...

Номер патента: 817902

Опубликовано: 30.03.1981

Авторы: Гринберг, Иоспа, Рутманис, Чаусов

МПК: H02M 1/08

Метки: квазисинусоидального, многоступен-чатого, трехфаз-ного, формирования

...7, вырабатывающий двоичный кодфункции от 0,8611 м до 1,ОБА, цифроаналоговый преобразователь 8, формирующий817902 участок синусоиды от 0,0 Ц 4 до 0,5 Цц, цифро аналоговый преобразователь 9, формирующий участок синусоиды от 0,5 Цдо 0,86 Ьм, цифроаналоговый преобразователь 1 О, фор, мирующий участок синусоиды от 0,86 Ц до 1,0м, распределители 11 - 13 потенциалов с тремя выходными каналами, осуществляющие подключение блоков 8 - 1 О для формирования выходных напряжений, задатчик 14 уровня постоянного напряжения инвертирующий усилитель 15 с единичным усилением, ключи 16 - 31 двусторонней проводимости, операционный усилитель 32, выход 33 ступенчато-аппроксимированной синусоиды 1 мяпЫ, выход 34 ступенчатоаппуоксимированной синусоиды Ц, (яп...

Номер патента: 817903

Опубликовано: 30.03.1981

Авторы: Комаров, Шевченко

МПК: H02M 1/08

Метки: силовымтранзистором

...7 прямоугольных, сдвинутых по фазе напряжений, а вторичные обмотки 8 и 9 подключены через дополнительные отпирающий и запирающий выпрямители 10 и 11 ко входу транзисторного выпрямителя 12, выход которого подключен к база-эмиттерному переходу транзистора 1. Выпрямитель 12 состоит из двух последовательно соединенных ключей 13 и 14, каждый из которых состоит из двух параллельно включенных пар последовательно соединенных транзисторов 15- 18 и 19-22 соответственно. База-эмиттерные переходы транзисторов 15 и 16 ключа 13 и 19 и 20 ключа 14 подключены к дополнительным обмоткам 23 трансформатора 2, причем к базам транзисторов 15 и 19 подключены начала, а к базам транзисторов 16 и 20 - концы обмоток 23, база-эмиттерные переходы транзисторов 17 и...

Номер патента: 819896

Опубликовано: 07.04.1981

Авторы: Баракаев, Маслов, Нечаев, Федотов

МПК: H02M 1/08

Метки: высоковольтного, тиристорноговентиля, ячейка

...выбрать необходимый безопасный уровень напряжения включения рабочего тиристора. При угле регулирования 90 эл. град., т. е, когда напряжение включения запальной ветви равно максимуму, требуется некоторое время для снижения этого напряжения в процессе включения вспомогательного тиристора до выбранного безопасного уровня. Это время определит 20 25 Зо 35 максимальную величину задержки включения рабочего тиристора. При углах регулирования, меньших 90 эл. град., время достижения безопасного уровня будет уменьшаться и рабочий тиристор будет включаться с меньшей задержкой. Наконец, при угле 40 регулирования, соответствующем равенству напряжения включения запальной ветви указанному безопасному уровню, произойдет одновременное включение...

Номер патента: 819897

Опубликовано: 07.04.1981

Авторы: Григоренко, Григорьев, Суворкин, Товбин

МПК: H02M 1/08

Метки: симистором

...подк .чена кдиагонали переменного тока моста 4,а конденсатор 9 через мост 7 - куправляющему электроду симистора 2,Работает устройство следующим819897 Формула изобретения Заказ 1386/33 раж 730 ВНИИ писноо4 Филиал ППП "Патен Ужгоро Проектная,На силовые электроды закрытого симистора 2 через нагрузку 1 поступает перемеНное напряжение сети, которое Йреэ резистор 3 поступает на выпрямительный мост 4 и соединенные последовательно резистор 8 и конденсатор 9, Благодаря тому, что к выходу выпрямительного моста 4 подключен стабилитрон 5, на выходе мос та 4 образуется двухполупериодное выпрямленное напряжение, ограничен О ное стабилитроном 5, а на входе моста - переменное напряжение, также ограниченное стабилитроном 5. Выпрямленное напряжение...

Номер патента: 819898

Опубликовано: 07.04.1981

Авторы: Майдин, Никонов, Чумаков

МПК: H02M 1/08

Метки: импульсов, формирователь

...формирователь импульсов управления состоит из нуль-органа 1, выполненного на операционном усилителе,входы которого соединены с выходамиблока 2 управляющего напряжения и генератором 3 линейно-изменяющего напряжения, состоящего иэ транзистора4, конденсатора 5 и резистора 6. Выход нуль-органа 1 соединен с входомкС-триггера 7. Вход генератора линей но-изменяющегося напряжения соединенс выходами РС-триггера 7 и блока 8 синхронизации через схему ИЛИ 9.формирователь работает следующим образом РВ исходном состоянии выход триггера находится в состоянии "О", благодаря чему транзистор 4 закрыт и конденсатор 5, подключенный к неинвертирующему входу операционного усилителя 1, заряжается через резистор 6. ,Иа иивертирующйй вход операцион- ного...

Номер патента: 824383

Опубликовано: 23.04.1981

Авторы: Заверюха, Смирнов

МПК: H02M 1/08

Метки: ключом, силовымполупроводниковым

...полупроводниковым ключом; на фиг. 2 и 3- варианты устройства. Устройство для управления силовым полупроводниковым ключом 1 содержит источник 2 питания и источник 3 смещения, подключенные к управляющему переходу ключа 1, зашунтированному в обратном направлении диодом 4, через ограничительный элемент 5, ключевой элемент 6 и дополнительный ключевой элемент 7 соответственно. Дополнительный ключевой элемент 7 выполнен в виде двух транзисторов 8 и 9 разного типа проводимости, базы которых подключены к силовому электроду элемента 6, эмиттеры - к управляющему электроду ключа 1, коллектор транзистора 8 через ограничительный элемент подключен к положительному полюсу источника 2, а коллектор транзистора 9 через ограничительный элемент 10 подключен...

Номер патента: 824384

Опубликовано: 23.04.1981

Авторы: Брунс, Воробьев

МПК: H02M 1/08

Метки: сравнения, стабили-затора

...быть соединен с выводом 2, 2 О и, через резистор (на чертеже не показан),с выводом 1 для подключения к источнику питания Ц(или в некоторых указанных случаях к дополнительному источнику питания), вывод 4 для подачи (относительно общего8243843вывода 2) входного (сравниваемого) напряжения 1/щ и вывод 5 для снятия выходного напряжения 1.)ьд,Транзисторы 6 и 7 включены по дифферейциальной схеме с эмиттерным 8 и нагрузочным 9 резисторами. Делитель 10 опорного напряжения средней точкой соединен с базой транзистора 6. База второго транзистора соединена со средней точкой делителя на резисторах 11 и 12, причем другой конец резистора 11 соединен с опорным элементом (выводом 3), а другой конец резистора 12 - с выводом 4 для пода О чи входного...
