Формирователь импульсов для отпирания встречно-параллельно соединенных тиристоров

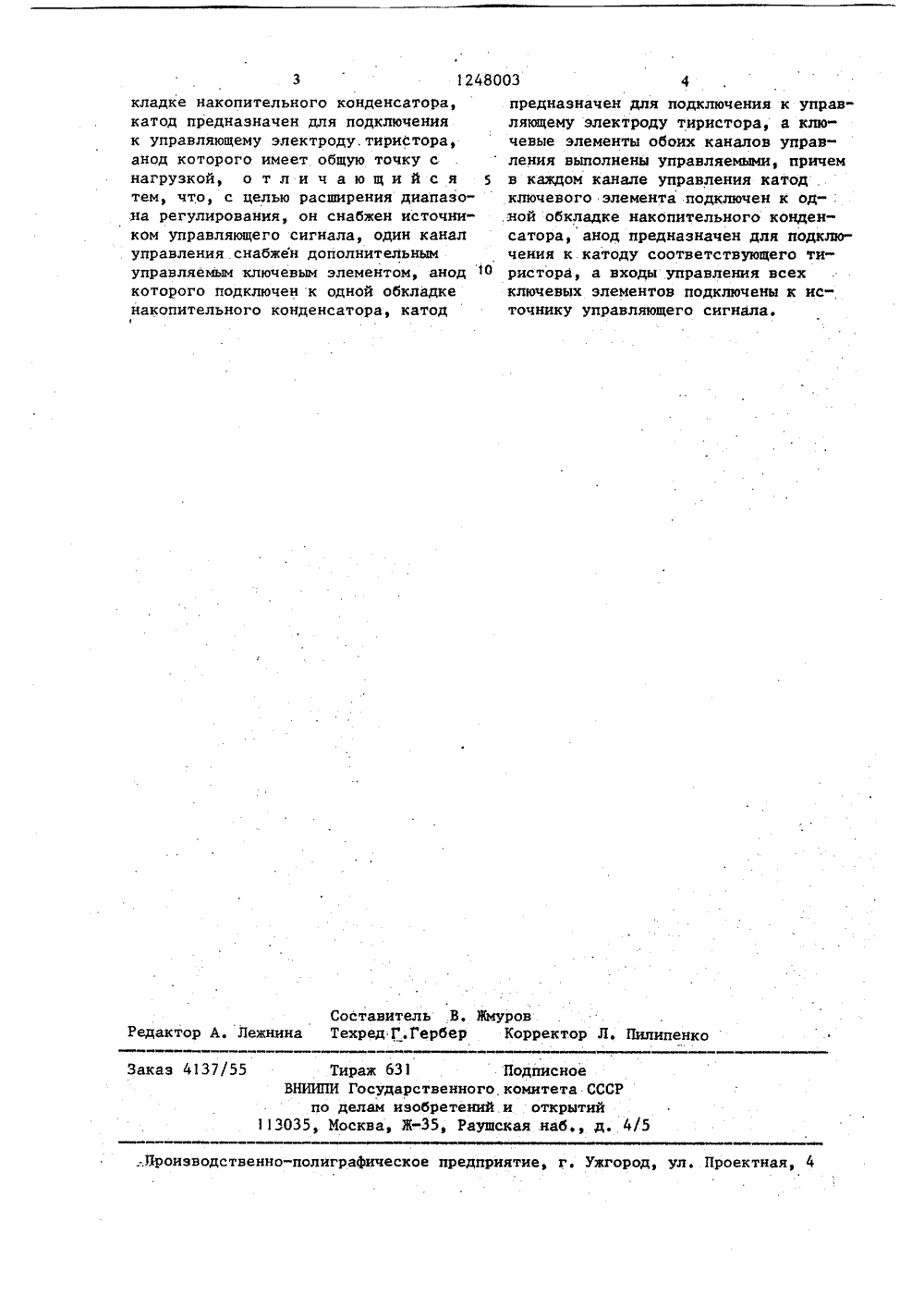

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК П БРЕТЕНИЯ КЬ ЙьО :(71) Днепродзержинский ордена Трудового Красного Знамени индустриальный институт им. М. И. Арсеничева (72) Р. С. Пиявский и 10. А. Эйдельман(56)Писарев А. П. и Деткин Л. П, Управление тиристорными преобразователями. М,: Энергия, 1975, с. 233- 234;Авторское сВ 583519, кл. видетельство СССРН 02 М 1/08, 1973. Ю. вЬ ОО Ю СУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗО АВТОРСКОМУ СВИДЕТЕЛ(51)4 Н 02 М 1/08 54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ДЛЯ ТПИРАНИЯ ВСТРЕЧНО-ПАРАЛЛЕЛЬНО ВКЛЮЕННЫХ ТИРИСТОРОВ 57) Изобретение относится к электроехнике и может быть использовано для ключення встречно-параллельно соедиенных тиристоров с независимым изенением углов управления. Целью зобретения является расширение дипазона регулирования. Расширение иапазона регулирования до 180 эл. рад, достигается благодаря заряду акопительного конденсатора 5 (12) аждого канапа 3(4) в непроводящий для данного тиристора 1(2) полунери- а д напряжения сети, что дает возможость формировать импульсы управленя тиристорами 1 и 2 практически с уля. 1 ил.Изобретение. относится к электротехнике и может быть использовано для включения встречно-параллельно соединенных тиристоров с независимым изменением углов управления. 5Целью изобретения является расширение диапазона регулирования.На чертеже представлена принципиальная схема предлагаемого формирова. теля. ОФормирователь импульсов для отпирания встречно-параллельно соединенных тиристоров 1 и 2 содержит два канала 3 и 4 управления. Канал 3 управления выполнен на накопительном 15 конденсаторе 5, одна обкладка которого через зарядную цепочку из после" довательно соединенных диода 6 и резистора 7 подключена к одной фазе сети и через ключевой элемент 8 - 20 к катоду тиристора 1, анод которого подключен к нагрузке 9, а другая об кладка через резистор 10 подключена к другой фазе сети и через разделительный диод 11 - к управляющему электроду тиристора 1. Канал 4 управления выполнен на накопительном конденсаторе 12 одна обкладка которого подключейа через зарядную цепочку из последовательно соединенных ЗО диода 13 и резистора 14 к другой фа-зе сети и через ключевой элемент 15 - к катоду тиристора 2, а другая обкладка - к точке соединения диода 6 . и резистора 7 и через дополнительный ключевой элемент 16 - к управляющему электроду тиристора 2. Входы управления ключевых элементов 15 и 1 б подключены к одному входу, а ключевого элемента Зф- к другому входу источни ка 17 управляющего сигнала.Управляемые ключевые элементы могут быть выполнены, например, на оптронах, светодибды которых образуют вход управления ключевого элемента, 45 а фототиристоры включены в цепь .разряда накопительного конденсатора.формирователь импульсов работает следующим образом.В полупериод питающего напряжения, .когда тиристор 1 находится под обратным напряжением, конденсатор 5 заряжается от питающей сети через диод 6 и резисторы 7 и 10. При этом диод 11 исКлючает возможность протекания за рядного тока через управляющий р-ппереход тиристора 1 в обратном для этого перехода направлении, что способствует улучшению условий работы управляющего перехода и стабилизации условий заряда накопительного конденсатора 5. В следующий полупериод, в ,момент подачи управляющего импульса от источника 17, происходит разряд накопительного конденсатора 5 через отпертый фототиристор оптрона 8 и диод 11 на управляющий переход тиристора 1, что приводит к отпиранию тиристора 1.Накопительный конденсатор 12 заряжается:от питающей сети через диод 13 и резисторы 7 и 14 в полупериод, когда тиристор 2 находится под обратным напряжением. При этом фототиристор оптрона 16 препятствует протеканию тока по цепи резистора 7, управляющий переход тиристора 2, отпертый тиристор 1 с падением практически всего напряжения питающей цепи на ре.зисторе 7, что могло бы помешать заряду конденсатора 12. В следующий полупериод, в момент подачи управляющего импульса от источника.17, конденсатор 12 разряжается черезотпертые фототиристоры оптронов 15 и 16 на управляющий переход тиристора 2, что приводит к отпиранию тиристора 2.Таким образом, благодаря зарядуснакопительного конденсатора каждогоканала в непроводящий для данного тиристора .полупериод напряжения сети возможно формирование импульсов управления тиристорами практически с нуля, что позволяет расширить диапазон регулирования до 180 эл.град.Формула изобретенияФормирователь импульсов для отпирания встречно-параллельно включенных тиристоров, содержащий два канала управления, выполненные каждый на на- .копительном конденсаторе, цепь заряда которого образована зарядной цепочкой из последовательно соединенных диода и резистора, включенной между соответствующей фазой сети и одной обкладкой накопительного конденсатора, другая обкладка которого подключена к точке соединения диода и резистора зарядной цепочки другого канала, цепь разряда накопительного конденсатора одного канала включает . ключевой элемент, а другого - ключе-. вой элемент и разделительный диод, анод которого подключен к другой обЗаказ 4137/55 Тираж б 31 Подписное ВНИИПИ Государственного, комитета СССР по делам изобретений и открытий 113035, Москва, Ж-. 35, Раушская .наб д, 4/5:.Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 кладке накопительного конденсатора, катод предназначен для подключения к управляющему электроду.тиристора, анод которого имеет общую точку с нагрузкой, о т л и ч а ю щ и й с я 5 тем, что, с целью расширения диапазо:на регулирования, он снабжен источником управляющего сигнала, один канал . управления снабжен дополнительным управляемым ключевым элементом, анод 10 которого подключен к одной обкладке накопительного конденсатора, катод 1 фпредназначен для подключения к управляющему электроду тиристора, а ключевые элементы обоих каналов управления выполнены управляемыми, причем в каждом канале управления катод ключевого элемента подключен к одной обкладке накопительного конденсатора, анод предназначен для подключения к катоду соответствующего тиристора, а входы управления всех ключевых элементов подключены к источнику управляющего сигнала.
